Descripción
Parámetros de trabajo:

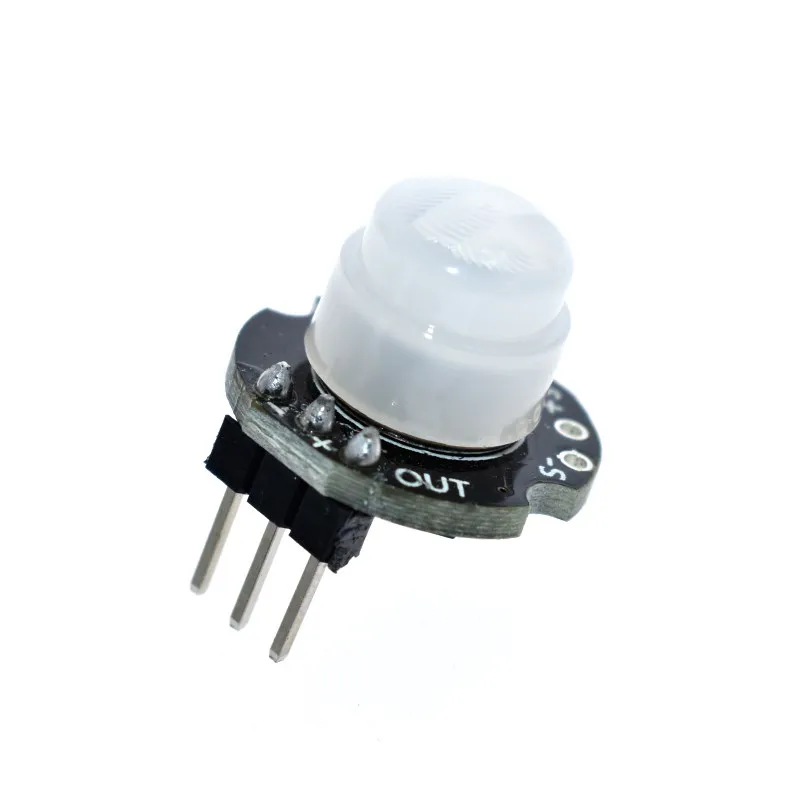

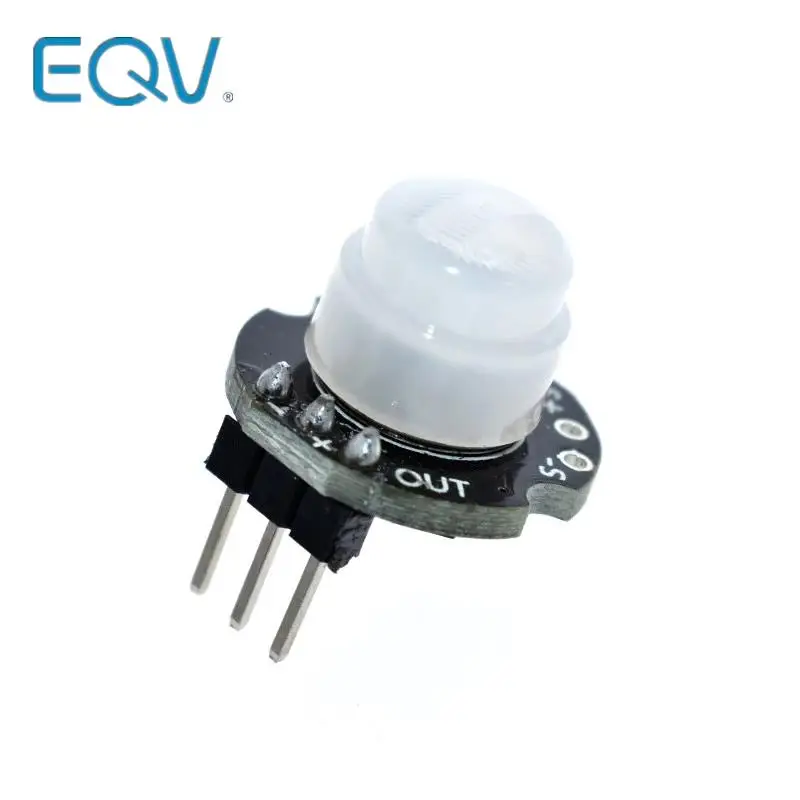

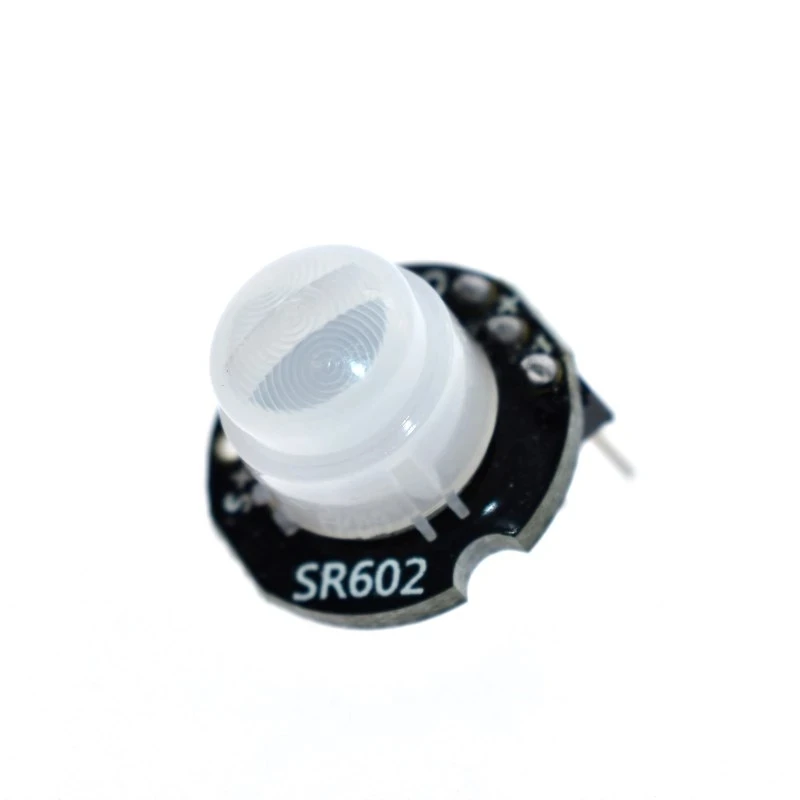

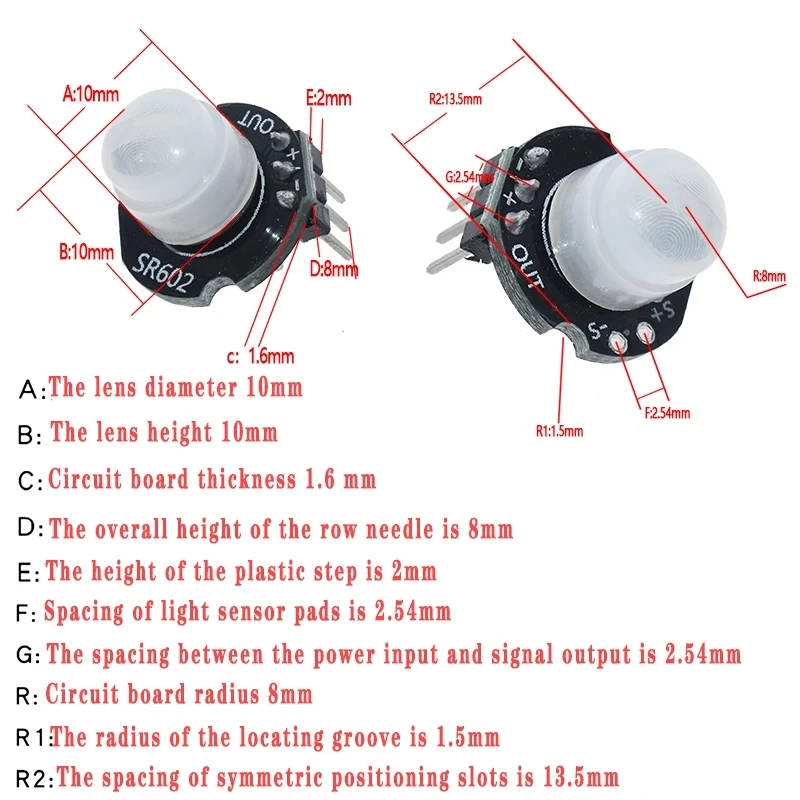

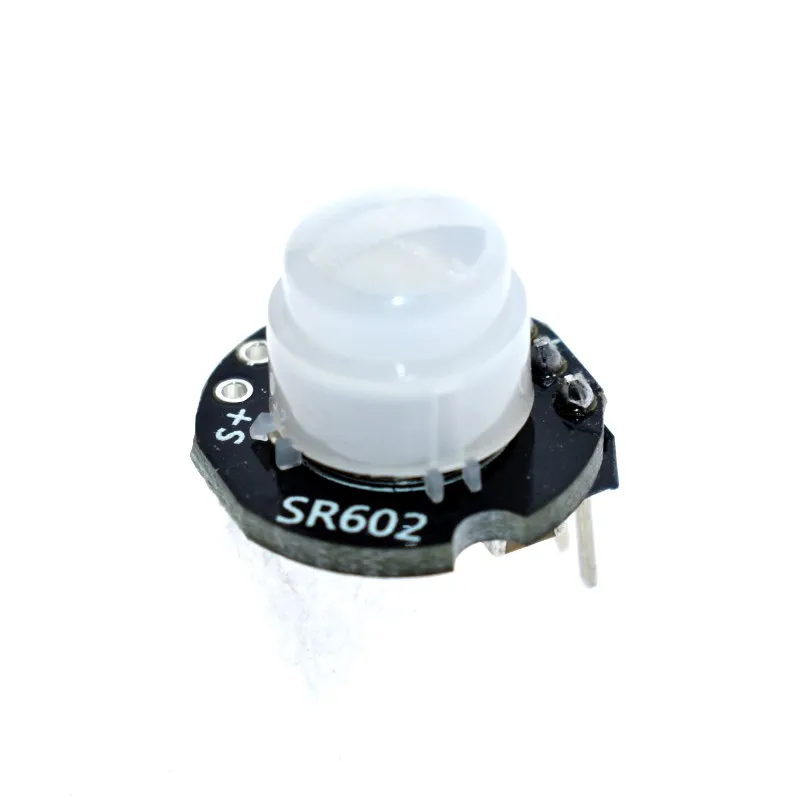

Módulo de sensor infrarrojo de cuerpo humano piroeléctrico, modelo:
Distancia de detección: hasta 5 metros; recomendado 0-3,5 M.
Salida: alto nivel, H=3,3 V, L=0V
Fuente de alimentación DC: 3,3 V-15V
Corriente de reposo: 20uA
Características y usos:
Este módulo tiene alta sensibilidad, respuesta rápida, pequeño consumo de energía estática, tamaño pequeño, fácil de instalar y está instalado.
La lente, el cabezal del PIN ha sido soldado y la fuente de alimentación se proporciona sin depuración. Se puede utilizar para luces de sensores corporales, alarmas, seguridad,
Imágenes de control de acceso bajo demanda, equipos automáticos para Agricultura, Silvicultura y minería.
Puntos clave:

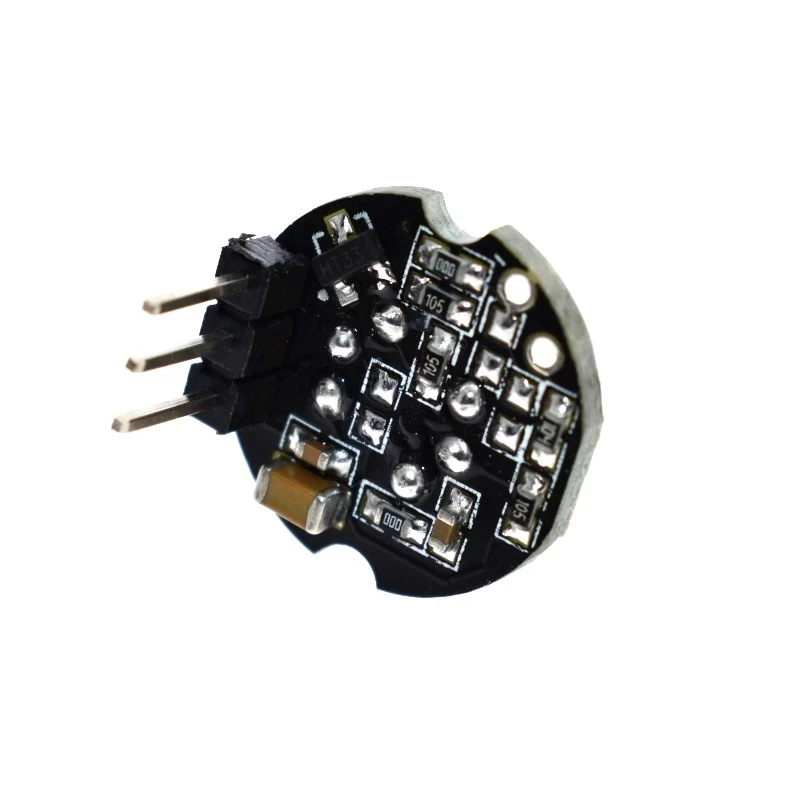

1. El tiempo de alto nivel de la salida de este producto es ajustable, de 2,5 segundos a 1 hora, el tiempo de salida establecido en la fábrica.
Son 2,5 segundos, y puede cambiar una resistencia de chip si necesita cambiarla. Lea el valor de resistencia correspondiente al tiempo de retardo típico.
Consulte el formulario correspondiente a continuación.
2. Tiempo de bloqueo, 2 segundos, no ajustable.
3. La fábrica se define como un disparador repetible y no se puede cambiar.
4. El voltaje de suministro de este módulo es de 3,3 V a 15V, y el voltaje límite es de 2,8 V a 18V.
5. La sincronización de salida del módulo es: salida de alto nivel durante 2 segundos después del encendido, luego baja, entra en espera
Estado. Si se cambia el tiempo de retardo, el tiempo en el que el módulo emite un nivel alto después del encendido aumentará en consecuencia, lo que se puede entender como
El tiempo de inicio después de entrar en el estado de funcionamiento normal después de la energía eléctrica aumentará.

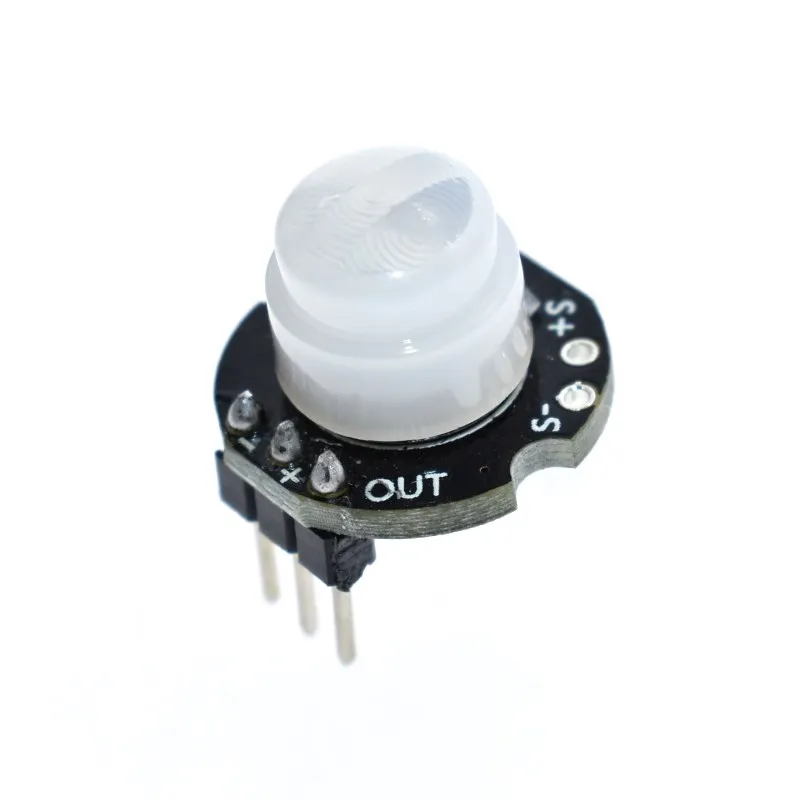

6. Después de instalar el elemento fotosensible, no funciona durante el día, funciona por la noche, no contiene componentes fotosensibles y funciona todo el día (No hay fotodiodos en el módulo, compre por separado si es necesario. Recomendado: fotodiodo F3 ordinario)
Se considera que no hay ningún elemento fotosensible instalado.
7. Este módulo es muy sensible, preste atención a la posición de instalación, trate de evitar la fuente de radiación de la fuente de calor (salida de aire/luz solar directa)

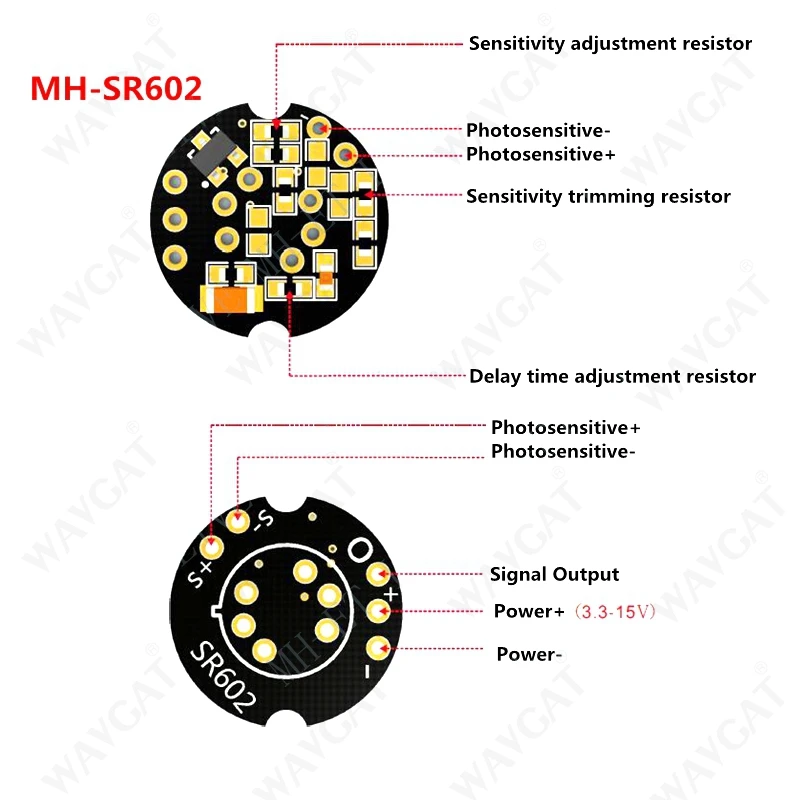

8. La sensibilidad de este módulo es graduable y necesitarás cambiar una resistencia de chip. Lea la tabla correspondiente a continuación para obtener más detalles.
Cuadrícula.
9. Al soldar con un soldador normal de 220V, es necesario desconectar la fuente de alimentación antes de soldar. Se recomienda utilizar
Soldador de bajo voltaje de 24V, como luz blanca doméstica 936.
10. Si sigue el MCU y conecta la lámpara, lea el Diagrama de Circuito de referencia a continuación.

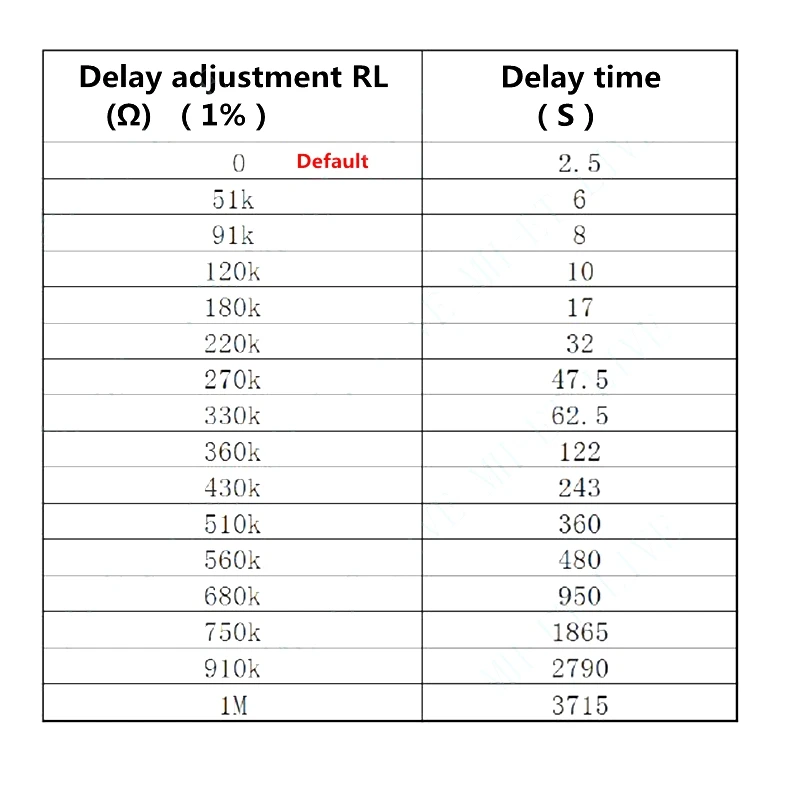

Instrucciones de ajuste del tiempo de retardo

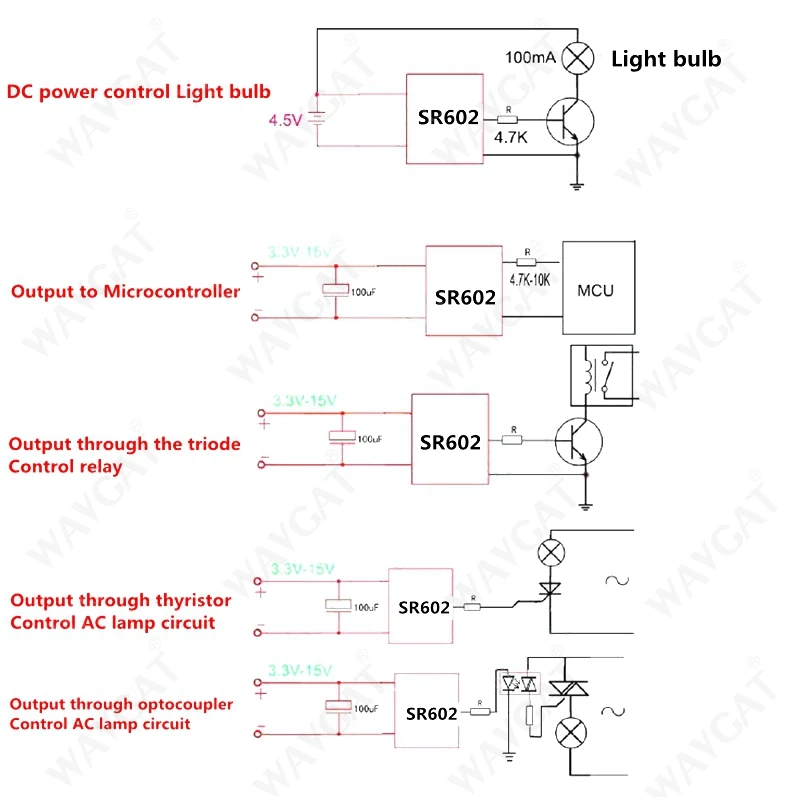

Circuito de referencia de prueba y aplicación
