Color
Descripción

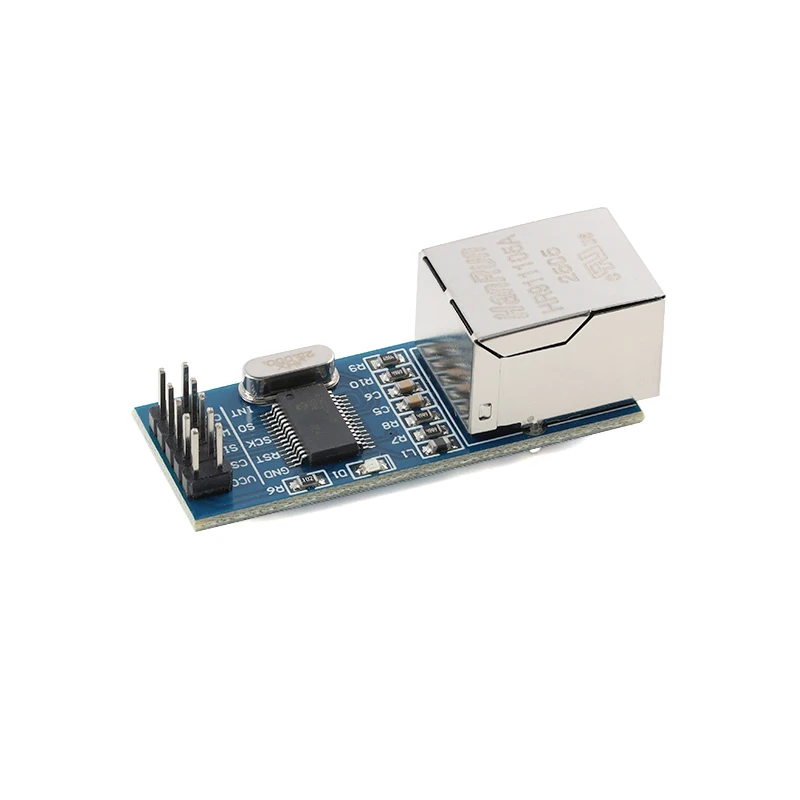

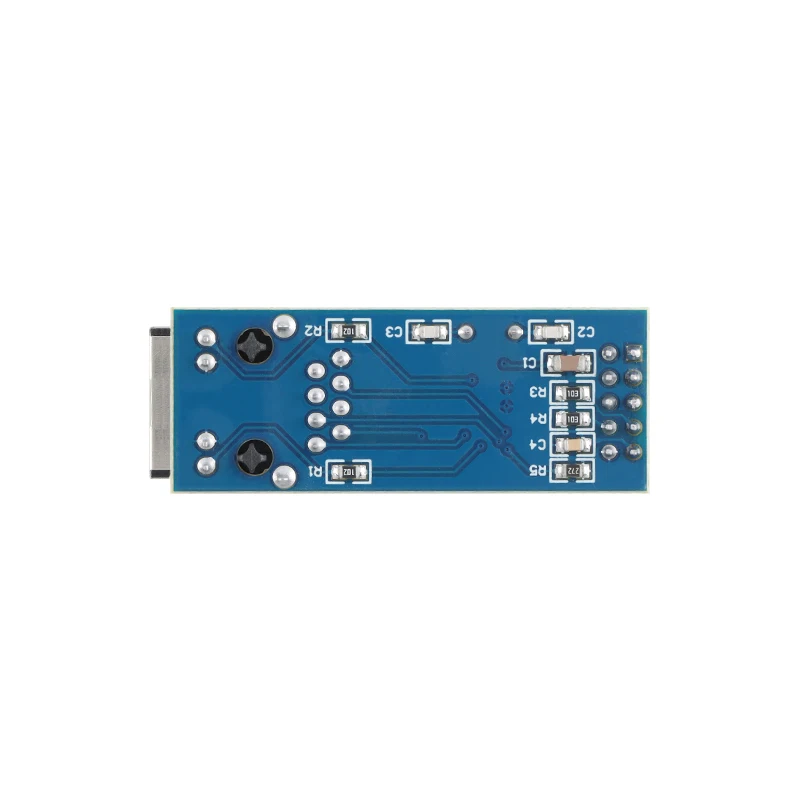

ENC28J60 Mini
Descripción del producto:
1.Placa de chip ENC28J60/SS.
2.El tablero de cristal de 25MHZ.
3.La placa de interfaz de red HR911105A.
4.Pin de fuente de alimentación de 3,3 V.

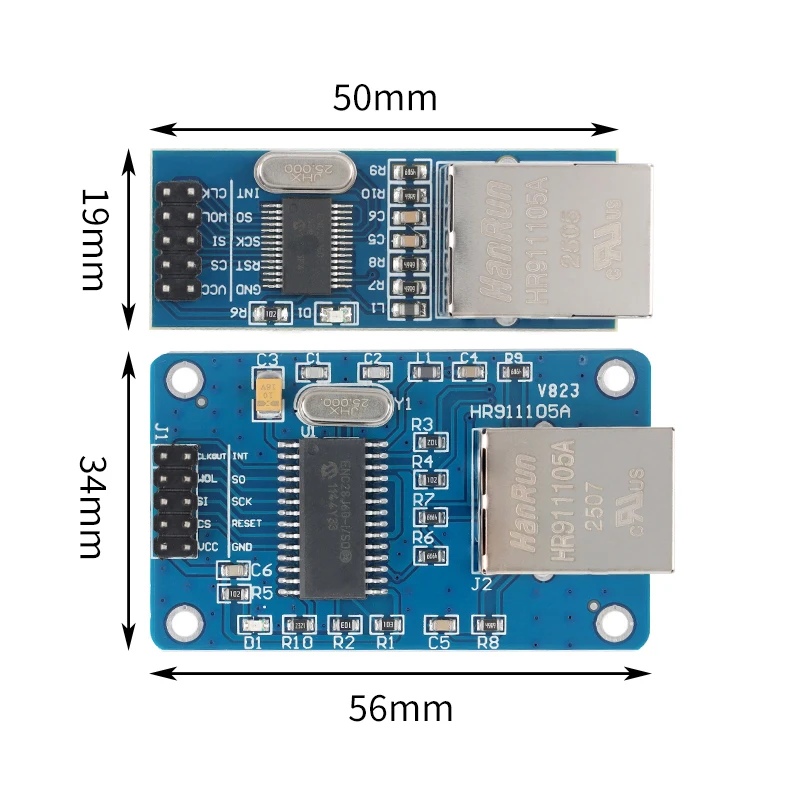

5.Tamaño: 48,8 (mm) x 18,5 (mm).

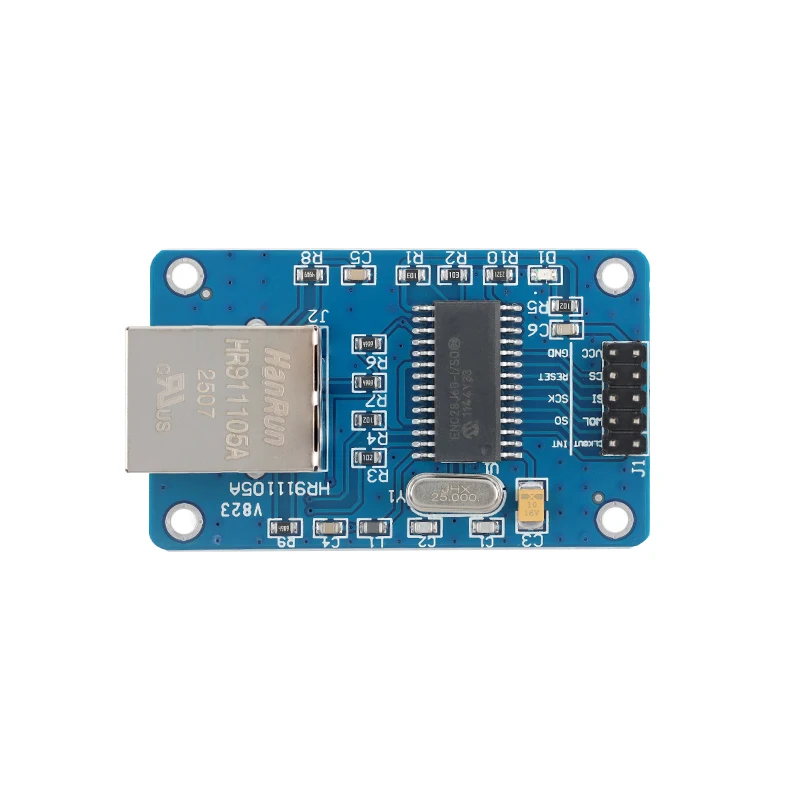

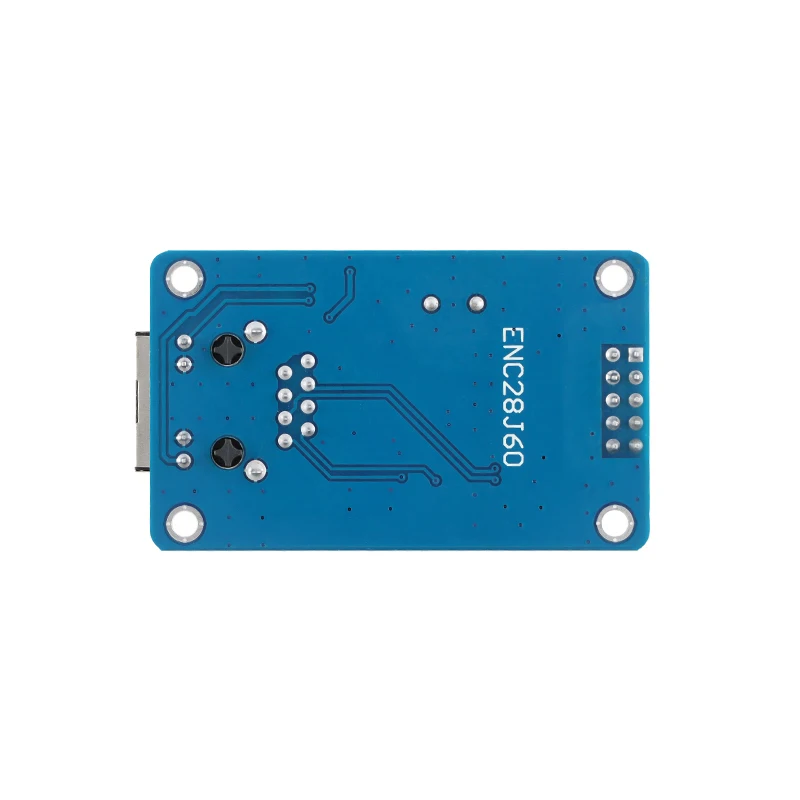

ENC28J60 de ancho
Descripción del producto:
placa de chip ENC28J60-I/SO.
el tablero de cristal de 25MHZ.
la placa de interfaz de red HR911105A.
Pin de alimentación de 3,3 V.
Tamaño: 56 (mm) x 34 (mm)
Recordatorio de depuración:
1, la dirección IP de la computadora a un segmento de red y módulo como el módulo IP 192.168.1.2, conjunto de computadora IP: 192.168.1.3; 192.168.1 es la sección 3;
2, cruce el cable de red conectado a la boca del módulo de red de la computadora y boca; (es decir, la red de cable 1 3,2 se cruza y luego no entiende que hay imágenes Baidu);
3, el módulo y la conexión MCU deben prestar atención a que la conexión de cada línea sea confiable (la superficie ni siquiera está conectada al bien);
4, y el puerto MCU IO para confirmar que es correcto;
5, el programa recompila, descargar, confirmar si descargar.STM32 y 51 IO
Instrucciones de cableado:
############Conexión STM32##########
STM32f103VBT6 ENC28J60 módulo u otro stm32
PC10----------- RESET
PC12--------- Modo de salida pull-up CS //PC12
//SPI1-
PA5----------- Modo de salida SCK / /
PA6----------- SO / / modo de entrada
PA7----------- Modo de salida SI / /
######51 microcontrolador########### //---------------------------------
Cambiar la dirección IP y la dirección MAC en uipopt.h
192.168.1.100
//--------------------------------- configuración del puerto en spi.h.
STC12C5A60S2 DIP OSC:18.432Msbit CSN=P1^0; / / 28J60-- CS (SS)
Sbit SIN=P1^1; / / MOSI
Punto SON=P1^2; / / MISO
Sbit SCKN=P1^3; / / SCK
RSTN de bits=P1^4; / / RST
Punto INTN=P3^3; / / INT
