Mini Displayport V1.4 Cable adaptador de cinta plana blindado DP 1,4 a Mini DP extensor macho 4K HDR para extensión de tarjetas gráficas GPU

Nombre de marca: ADT-LINK

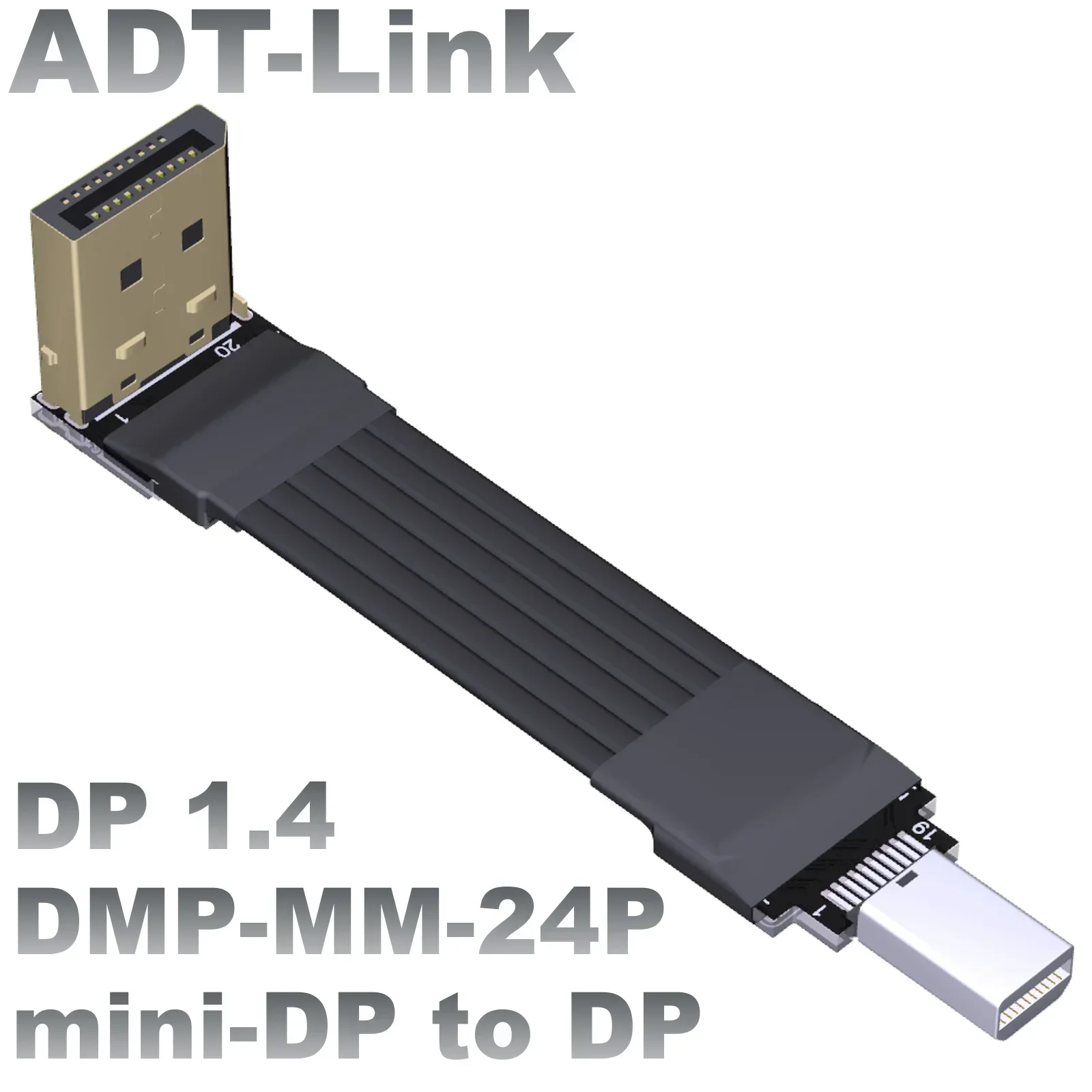

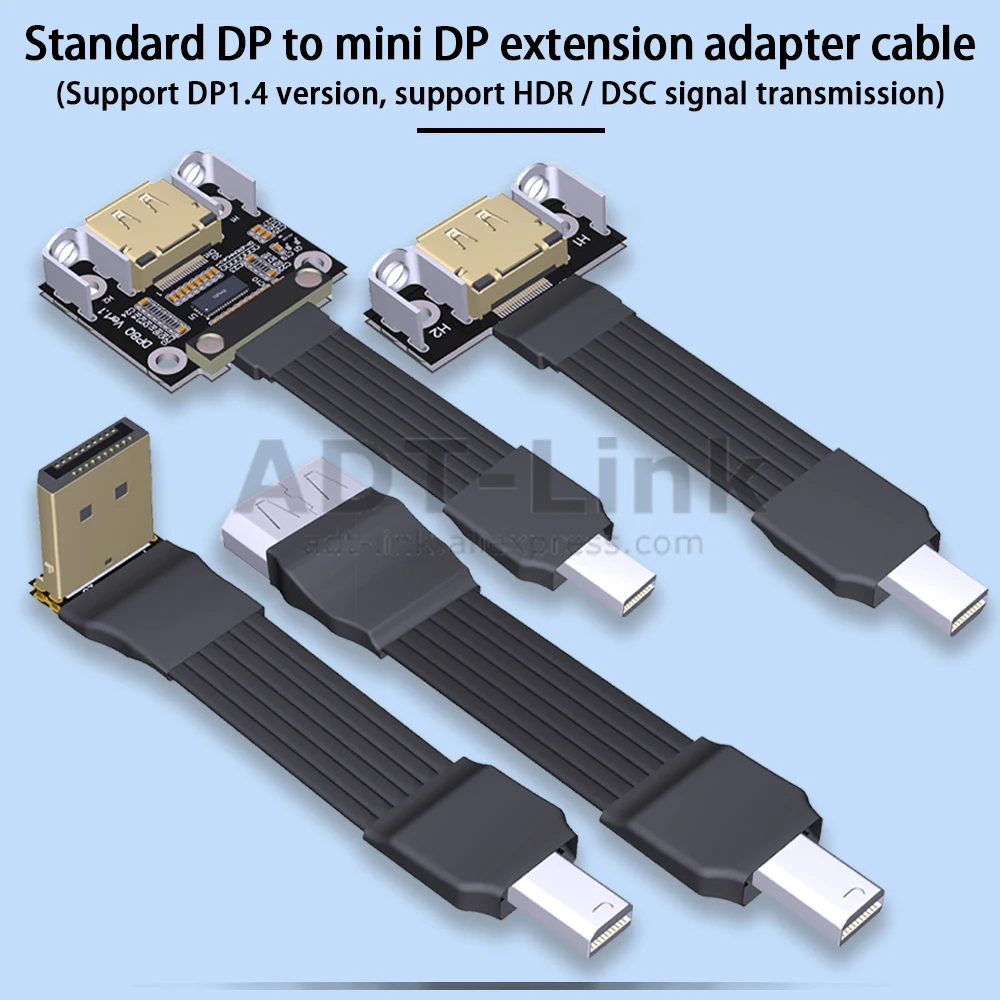

Nombre del producto: cable de extensión DP a Mini-DP estándar (interfaz DP grande a interfaz DP pequeña)

Modelo de producto: serie DMP-MM-24P

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar

Aplicación: Para tarjeta de vídeo, extensión de tarjeta gráfica

Especificaciones del producto: admite la versión DP1.4, admite transmisión de señal HDR/DSC

Frecuencia de actualización: 1080P-240Hz, 2K-144/165Hz, 4K-144Hz

Transmisión de audio: 32 bits/1536 kHz

Temperatura de trabajo: -20°C ~ 80°C

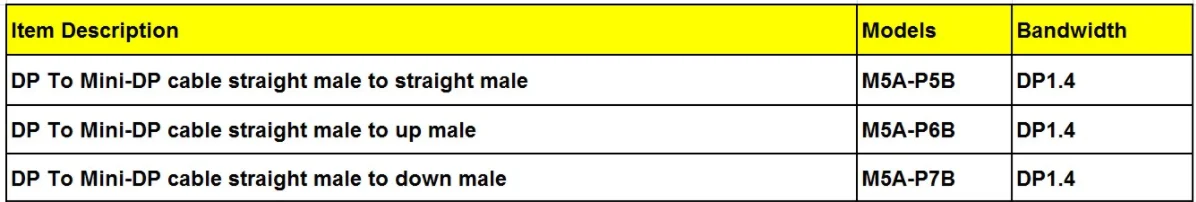

Descripción del número de pieza de la serie ADT DPM:

Nota 1:DP8B y DP8T no tienen marca/chip E.Después de conectar dos líneas DP en serie, es posible que la atenuación de la señal no cumpla con la velocidad máxima del DP1.4.DP8Q con marca electrónica/chip, la tecnología de chip activo puede mejorar la señal y admite DP1.4 de velocidad completa

Nota 2:El cable de extensión no admite 2 transferencias, es decir, la señal se atenuará si dos o más líneas DP están conectadas en serie.El chip sin relé no puede admitir la velocidad máxima de DP1.4 y debe reducirse en velocidad y frecuencia para usarse normalmente.

1) Descripción de la longitud del cable:

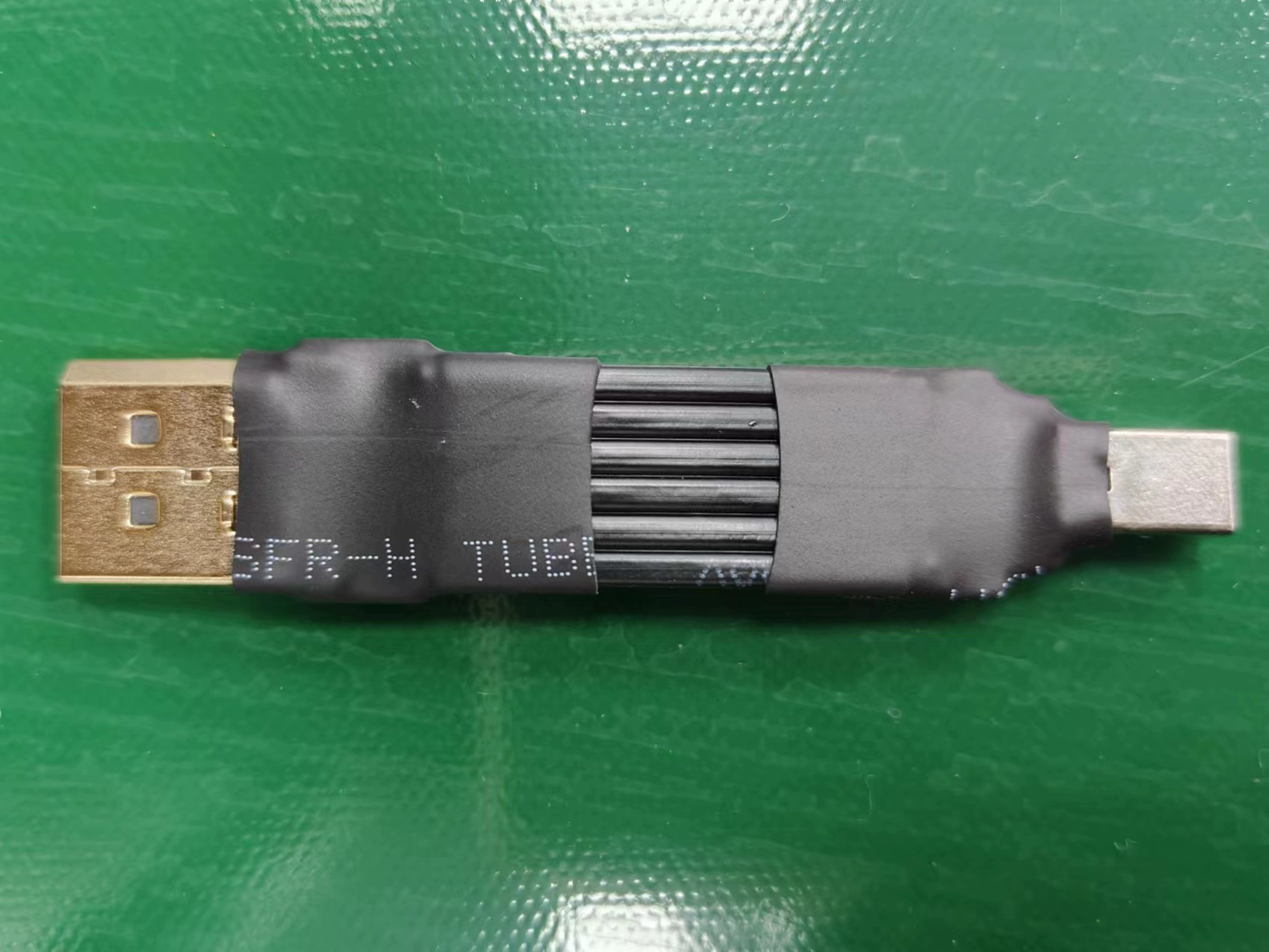

La longitud del cable en nuestra tienda se refiere a la parte del cable, excluyendo PCB y conectores.Si incluye PCB y conector, agregue unos 4 cm.Por lo tanto, la longitud total es de unos 9 cm, consulte la dimensión de 5 cm en la siguiente figura.

El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

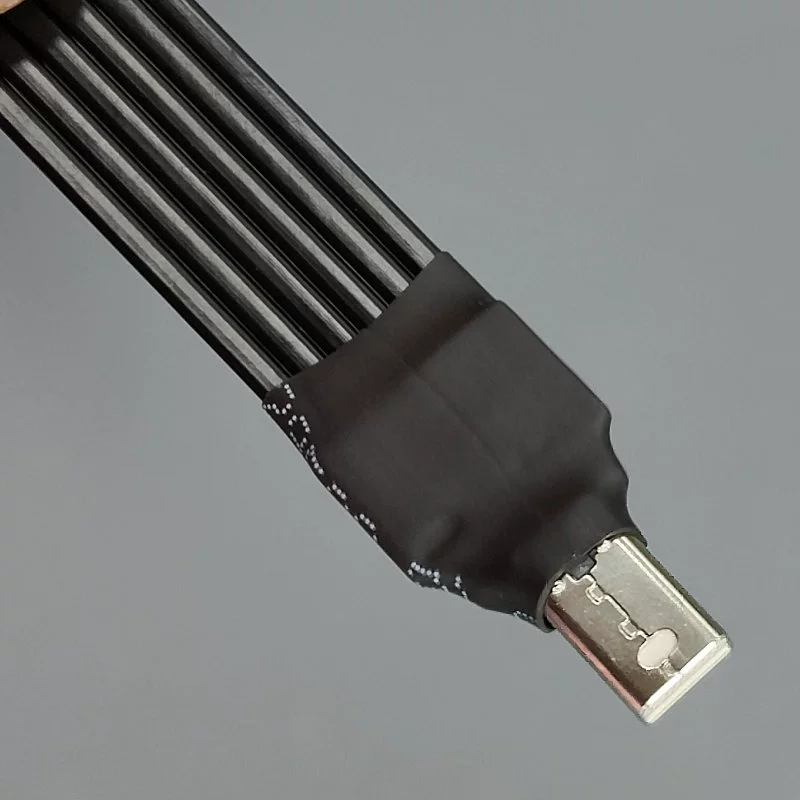

3) ¿El cable es blando?¿Se puede doblar?

El alambre negro tiene un grosor de 1,3 mm, el alambre plateado tiene un grosor de 1,4 mm y el alambre azul tiene un grosor de 0,94 mm.

¿Diferencia del modelo P8T/P8Q?
