Descripción

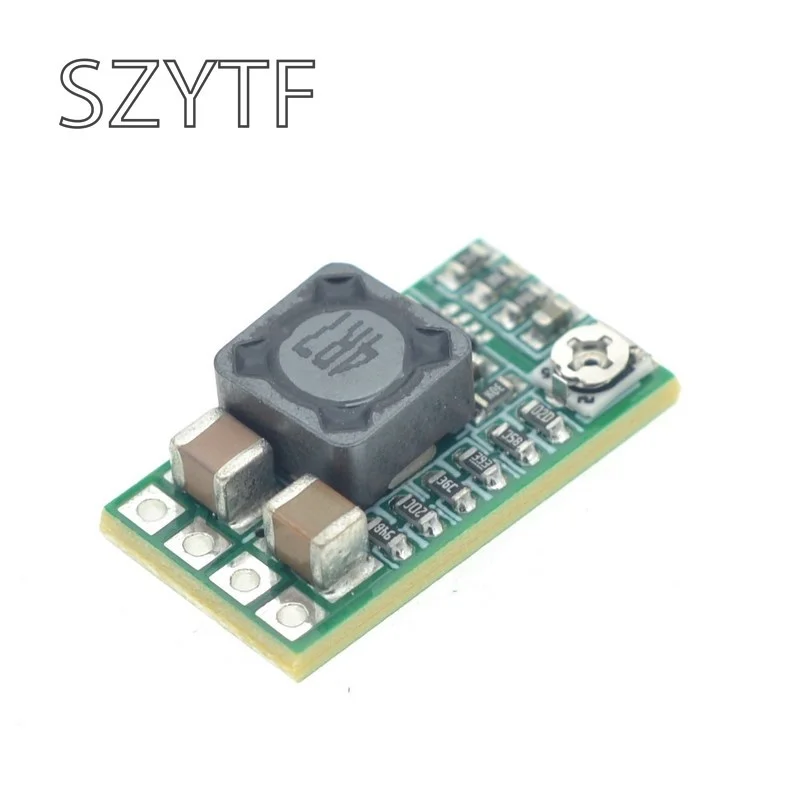

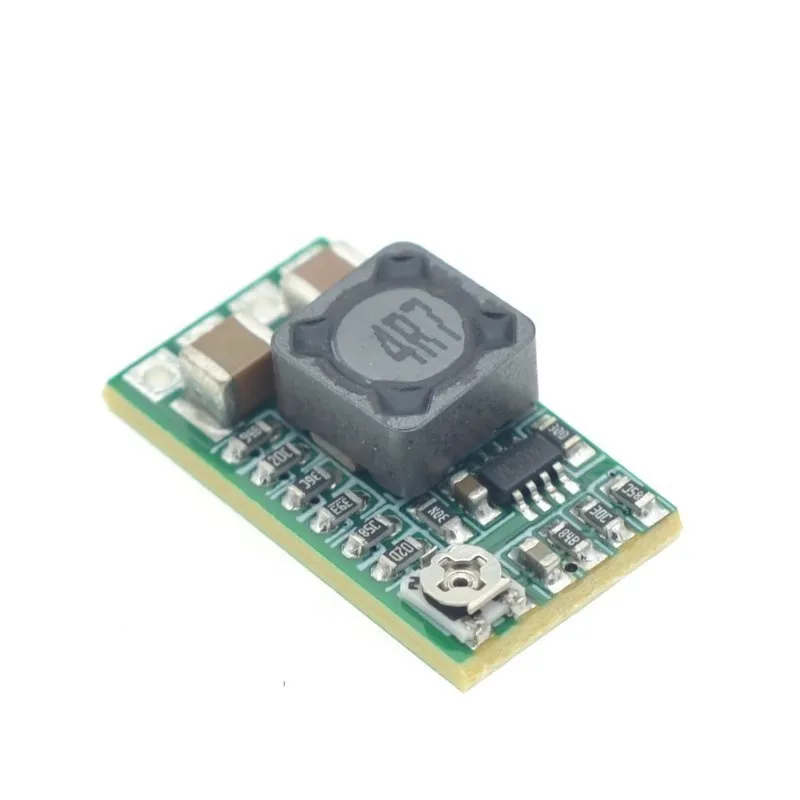

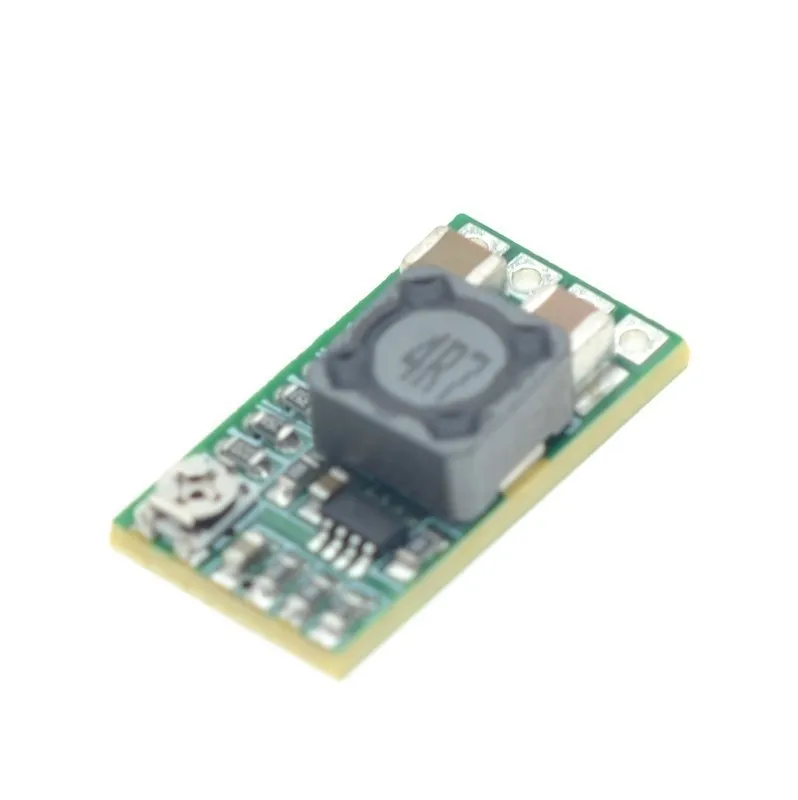

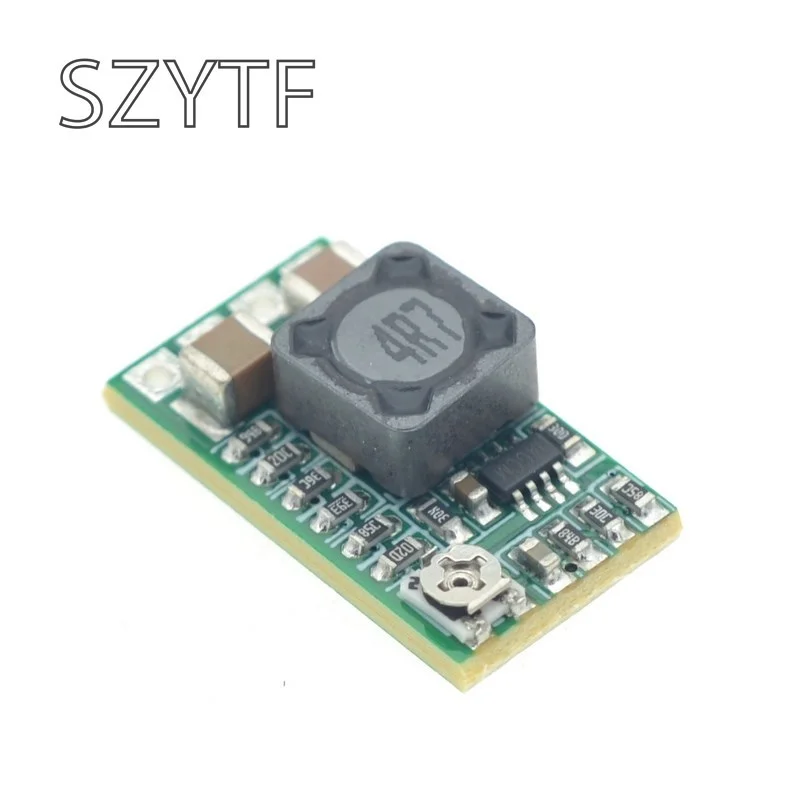

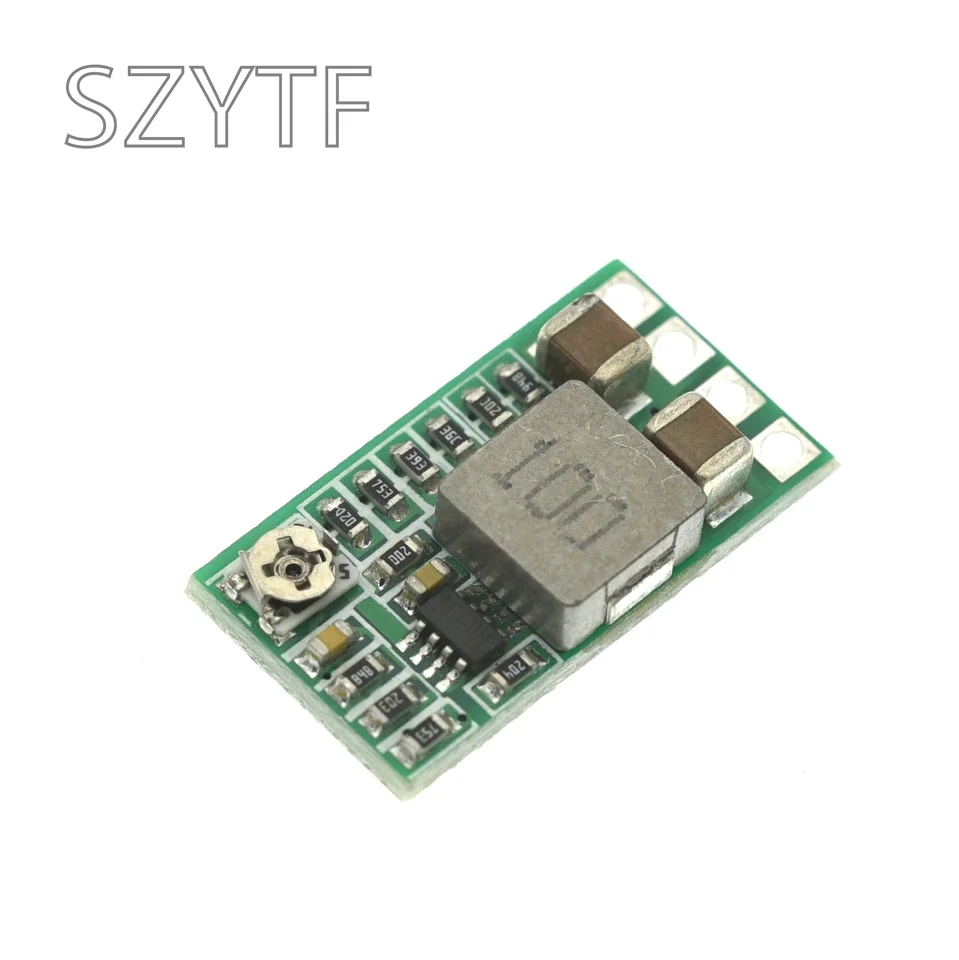

Introducción del producto
1: El nuevo y originalLos Estados Unidos importaron chipChip no doméstico, chips de desmontaje.
2: SalidaLa corriente máxima 3 a, 2,1 A, la asignación de larga duración es suficiente.
3:Un nuevo diseñoNo es necesario un diseño de circuito de condensador electrolítico y condensador de tantalio (corta vida útil de los condensadores electrolíticos, los condensadores de tantalio están en peligro de explosión). El circuito de gama alta utilizado por ahora.Condensadores cerámicos sólidos (MCC) de gran tamaño 2.
4:El nuevo esquema adopta un rectificador síncronoEficiencia de conversión, el circuito es muy alto, alrededor de 6,5 V a 5 V 0,7 ALa eficiencia es tan alta como 97.5%12 V a 5 V 1 A fue 94%, no como cierta eficiencia solo 60-70%. Diodo de protección de conexión inversa (prueba de eficiencia para deshacerse de la entrada y el fusible de caída de presión).
5:Gran corriente inductiva de blindaje, baja resistencia interna, Mejora la maximización de la eficiencia de conversión. Menor poder calorífico.
6:Volumen súper pequeño, 20 (largo) (ancho) * 5*11mm (alto)
7:Baja corriente estática, corriente estática 0,85 ma., Se puede conectar a la batería del automóvil sin el interruptor para conectar la línea del encendedor de cigarrillos o la línea de alimentación ACC.
8:La Integración de salida puede conciliar voltaje fijo, no es necesario personalizar la salida, en la placa puede estar directamente debajo de la soldadura por puntos, muy con voltaje, puede usar potenciómetro para ajustar, fuerte comunalidad
9: Puerto habilitado para integración, el valor predeterminado es el modo de trabajo, nivel bajo apagado, brinda comodidad para el control
10: se puede utilizar para reemplazar los reguladores lineales de la serie 78, como 7805, 7812, etc.
Cme QS - 1205-3-un módulo de fuente de alimentación
Tamaño:20(Largo) x 11 (ancho) * 5mm (alto)
Parámetros del módulo
Propiedades del módulo:El módulo reductor de aislamiento (BUCK) rectificador síncrono
Voltaje de entrada:4,5-24 V CC

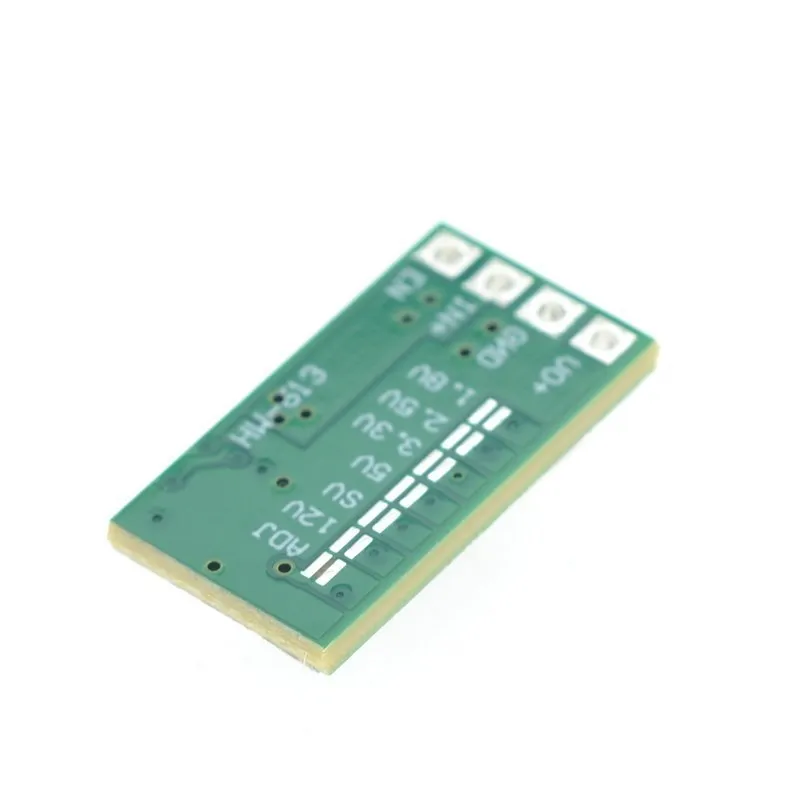

Voltaje de salida:La integración puede conciliar la Salida fija, puede elegir un voltaje de salida fijo en la parte posterior
Rango ajustable de 17 V (0,8-), un voltaje fijo (1,8 V a 2,5 V, 3,3 V a 5 V y 9 V 12 V)
Corriente de salida:3 A más grande tenga en cuenta el radiador (carga completa), la entrada de prueba real 12 V salida dentro de 1,5 A no necesita disipación de calor de procesamiento especial.
Eficiencia de conversión:Hasta 97.5% (6,5 A 5 V 0,7 A)
