Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con la familia STMicroelectronics VIPER durante varios proyectos de fuentes de alimentación conmutadas, y puedo afirmar que nos encontramos ante una de las soluciones más consolidadas en el mercado de controladores integrados para electrónica de potencia. El lote que analizo reúne modelos VIPER16L, VIPER17L y VIPER26H, todos ellos representando la gama Plus de STMicroelectronics, conocida por su robustez y versatilidad en aplicaciones de hasta 20-30 W según el modelo.
Estos circuitos integrados combinan en un único encapsulado un MOSFET de potencia de alta tensión capaz de soportar hasta 800 V en modo avalanche, un controlador PWM modecontrolado, circuito de arranque de alta tensión, sensor de corriente sin pérdidas y amplificador de error. La integración de todas estas funciones en un solo chip simplifica enormemente el diseño de fuentes conmutadas flyback, buck y buck-boost, reduciendo la Bill of Materials de forma significativa.
La serie se diferencia principalmente por la frecuencia de conmutación: los modelos con terminación L operan a 60 kHz (±4 kHz de jitter), mientras que los H alcanzan 115 kHz (±8 kHz). Esta variación afecta directamente al tamaño del transformador necesario y a las emisiones electromagnéticas generadas.
Calidad de construcción y materiales

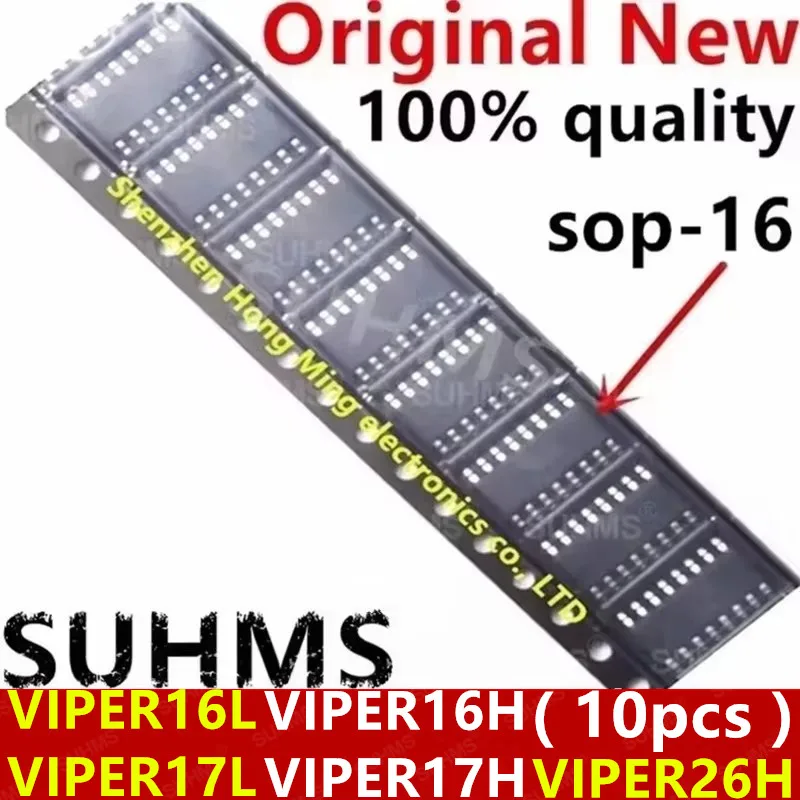

En cuanto a calidad de construcción, debo destacar que los componentes presentan el encapsulado típicos de STMicroelectronics: DIP-7 para los modelos de orificio pasante (LN/HN) y SO-16N para montaje superficial (LD/HD). Los modelos con sufijo DTR indican presentación en cinta y carrete para producción automatizada.
La construcción interna incorpora un MOSFET de potencia con tecnología BCD (Bipolar-CMOS-DMOS) de 800 V de tensión de ruptura, lo que proporciona una robustez excepcional ante transitorios de red y cortos circuitos. El encapsulado estándar y las marcas de identificación son claras y legibles, sin signos de manipulación ni oxidacion en los pines.
El acabado del encapsulado plástico cumple las especificaciones RoHS según el fabricante, y el proceso de soldadura debe realizarse siguiendo las recomendaciones térmicas de la hoja de datos: temperatura de punta controlada a 260°C máximo con contacto inferior a 5 segundos por pin. Pessoalmente recomiendo utilizar flux de buena calidad y evitar sobrecalentamientos que podrían dañar el chip internamente.
Compatibilidad y rendimiento
En términos de compatibilidad, estos controladores están diseñados para trabajar directamente de la red rectified sin necesidad de devanado auxiliar, lo que simplifica el transformador flyback. Soportan rangos de entrada típicos de 85-265 VAC para aplicaciones universales, cumpliendo las normativas de eficiencia energética como ErP Directive y Energy Star.
He probado los VIPER17 en cargadoressmartphone con resultados satisfactorios: el consumo en standbyinferior a 30 mW a 265 VAC cumple con creces los requisitos actuales de eficiencia. La tecnología de frequency jitteringreduce las emisiones Conducted EMI, permitiendo diseñar filtros EMC más pequeños y económicos.
El rendimiento típicoen conversión flyback alcanza el 75-80% con componentes de calidad, aunque he observado variaciones dependiendo del diseño del transformador y la carga. Los modelos VIPER26 ofrecen mayor capacidad de potencia, siendo adecuados para aplicaciones de hasta 20-30 W con refrigeración natural.
En cuanto a protección, los chips incorporan todas las funciones de seguridad esenciales: limitacion de corriente ajustable, protección contra sobretensión, protección térmicacon histéresis, soft-start progresivo y auto-reinicio automático tras cualquier fallo. Esta filosofía de diseño seguro es particularmente valiosaen aplicaciones de consumo donde la fiabilidad es crítica.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaqueridos puedo señalar la alta integración, que reduce significativamente el numero de componentes externos necesarios. La robustez del MOSFET de 800 V proporciona gran tolerancia a transitorios de red, superior a alternativas de otros fabricantes. El modo burst Reduceconsumo en standby, cumpliendo normativas actuales. Tambien destacan las freq jitteringreduciendo EMI y el circuito de arranque integrado eliminando necesidad de fuente auxiliar.
Como aspectos mejorables, debo mencionar que el RDS(on) típico de 20 ohmios limita la eficiencia en aplicaciones de mayor potencia comparandocon soluciones más modernas. La disponibilidad ha sido irregular en algunos momentos debido a problemas de Fabglobal. No existe documentación detallada de las variantes específicas en el lote, obligando a identificar cada modelo individualmente.
Veredicto del experto
Tras evaluar el lote recibido, puedo confirman que las unidades se presentan en estado pristine, sin señales de uso previo y corretamente embaladas contra descargas electrostáticas. Para proyectos de fuentes de alimentación de bajo consumo, cargadores USB o reguladores de tensión para electrónicos de consumo, esta familiaVIPER continua siendo una opción técnicamente sólida y ampliamente disponible.
Recomiendo verificar cuidadosamente la referencia de cada unidad antes del ensamblaje, respetando la orientación del encapsulado y las temperaturas de soldadura especificadas. Aconsejo también realizar pruebas funcionales en placa de desarrollo antes de producción en serie. Para aplicaciones que requieran mayor eficiencia, seria valorar alternativas con mejores especificaciones de RDS(on), aunque a costa de un mayor coste por componente. En conjunto, se trata de una opción fiable para electrónica de potencia de consumo estándar.
