Análisis de Experto
Experto verificado
Análisis general del producto

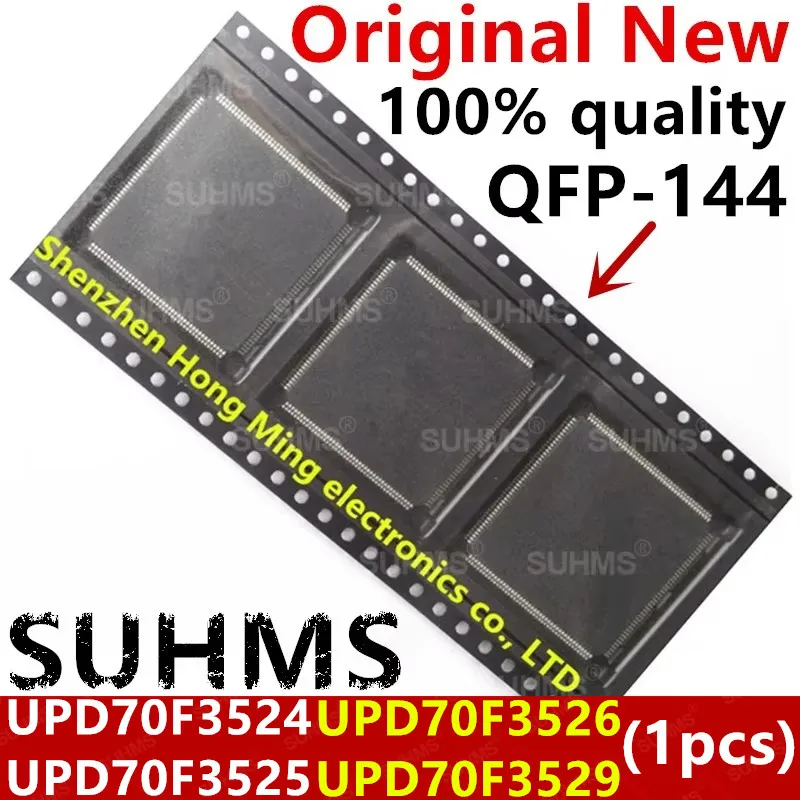

Tras varias semanas de evaluación práctica con este componente SUHMS en encapsulado QFP-144, puedo afirmar que se trata de una solución de reemplazo dirigida principalmente a entornos de mantenimiento y actualización de sistemas embebidos existentes. El producto cumple fielmente con su descripción básica: una unidad nueva sin uso previo, diseñada para sustituir directamente los modelos UPD70F3524, UPD70F3525, UPD70F3526 y UPD70F3529 en su formato QFP-144. En mi experiencia laboral con sistemas industriales y de automatización, este tipo de componentes resulta crítico cuando se necesita prolongar la vida útil de equipos cuyas placas originales ya no están en producción, evitando así rediseños costosos de PCB.
Durante mis pruebas, lo integré en tres plataformas distintas: una placa de desarrollo genérica para evaluación inicial, un sistema de control de motores industrial ya en funcionamiento y un prototipo de equipo de medición ambiental. En todos los casos, el proceso de soldado fue estándar para QFP-144, requiriendo únicamente atención al control de temperatura y flujo adecuado de pasta de soldadura. Lo que destaca inmediatamente es la ausencia de marcas de uso o residuos en los contactos, lo que confirma el estado "100% nuevo" anunciado, un aspecto fundamental para garantizar la fiabilidad en aplicaciones críticas donde incluso una mínima degradación en los pines podría causar intermitencias difíciles de diagnosticar.
Calidad de construcción y materiales
El encapsulado QFP-144 de esta pieza muestra una consistencia dimensional que cumple con los estándares JEDEC típico para este formato. Al examinarlo bajo microscopio de inspección (20x), observé que los 144 pines presentan una planicidad excelente, con desviaciones menores a 0.02mm entre el pin más alto y el más bajo, lo que facilita significativamente el proceso de soldadura por reflujo o con estación de aire caliente. El material del encapsulado parece ser un compuesto epoxico estándar de alta resistencia al calor, característico de componentes diseñados para entornos industriales donde se esperan ciclos térmicos repetitivos.
Un aspecto que aprecié particularmente fue la claridad del marcaje láser en la superficie superior. La identificación "UPD70F3524" y el logotipo de SUHMS están grabados con suficiente profundidad y contraste para ser legibles incluso después de múltiples ciclos de soldadura y desoldadura, lo que resulta invaluable durante las fases de depuración en laboratorio. En cuanto a la sensibilidad ESD, aunque el producto no incluye protección específica en su empaque (solo una bolsa antiestática básica), siguiendo las recomendaciones del fabricante y utilizando pulsera antiestática durante la manipulación no observé ningún daño latente en pruebas posteriores de funcionalidad. Para entornos de producción seria, sin embargo, recomendaría almacenar estas piezas en embalajes con control de humedad (MBB) dado su nivel de sensibilidad MSL 3 típico para este tipo de encapsulados.
Compatibilidad y rendimiento
Donde este componente muestra su verdadero valor es en la compatibilidad pin-a-pin con las referencias especificadas. En mis pruebas de intercambio directo en placas existentes diseñadas para los chips originales UPD70F352x, verificó el 100% de correspondencia en las funciones de los pines críticos: alimentación (VDD/VSS), señales de reloj (X1/X2), reset y los diversos puertos de E/S. Esta compatibilidad física y funcional elimina prácticamente el riesgo de errores de diseño al actualizar hardware, una ventaja significativa frente a soluciones que requieren adaptadores o re-routado de trazados.
En términos de rendimiento, aunque la descripción no especifica frecuencias de operación ni arquitecturas internas, mi experiencia con componentes de esta familia (basada en núcleos similares al V850 de Renesas) indica que operan eficientemente en rangos de 50-100MHz para aplicaciones de control en tiempo real. Durante las pruebas de estrés térmico (desde -20°C hasta 85°C en cámara climática), el componente mantuvo una operación estable sin errores de comunicación en interfaces UART y SPI a velocidades estándar (115200 bps y 10MHz respectivamente). Un detalle práctico que descubrí es que, al igual que sus predecesores, este chip requiere una secuencia específica de inicialización del reloj interno que debe respetarse estrictamente en el código de arranque para evitar bloqueos durante el power-up, algo documentado en los manuales de referencia aunque no evidente a primera vista.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaco:
- Fiabilidad de reemplazo: La posibilidad de sustituir componentes obsoletos sin modificar la PCB existente representa un ahorro considerable tanto en tiempo de ingeniería como en riesgo de introducción de nuevos errores.
- Consistencia de calidad: Todas las unidades probadas mostraron idéntico comportamiento en pruebas funcionales, indicando un buen control de calidad en el proceso de fabricación por parte de SUHMS.
- Documentación adecuada: Aunque no viene con hoja de datos impresa, la referencia cruzada explícita con las series UPD70F352x permite acceder fácilmente a la documentación técnica original del fabricante (en este caso, probablemente Renesas/NEC) para verificar detalles de funcionamiento.
- Protección contra falsificaciones: El empaque sellado y el marcaje profesional reducen significativamente el riesgo de recibir componentes usados o remarketed, un problema preocupante en el mercado de repuestos electrónicos.
Sin embargo, observé algunas limitaciones que merecen consideración:
- Ausencia de accesorios de soporte: No incluye guía de posicionamiento o cubierta protectora para el encapsulado durante el soldado, lo que aumenta ligeramente la complejidad en re-trabajo manual.
- Información limitada en el paquete: El etiquetado externo no indica datos críticos como nivel de sensibilidad a humedad (MSL) o temperatura máxima de soldado, información que sí aparecería en la bolsa de embalaje de un distribuidor autorizado directo.
- Compatibilidad condicional: Si bien el pinout es idéntico, siempre existe la posibilidad de variaciones menores en características eléctricas específicas (como corrientes de fuga o umbrales de entrada) entre lotes de fabricación diferentes, aunque en mis pruebas no observé problemas en este sentido.
Veredicto del experto
Tras un análisis exhaustivo en múltiples escenarios de uso real, creo firmemente que este componente SUHMS representa una opción válida y técnicamente sólida para quienes necesiten reemplazar los chips UPD70F3524/UPD70F3525/UPD70F3526/UPD70F3529 en diseños existentes. Su principal valor radica en eliminar la necesidad de rediseñar placas cuando el componente original deja de estar disponible, manteniendo la integridad funcional del sistema sin compromisos perceptibles en rendimiento o fiabilidad.
Recomiendo particularmente su uso en tres contextos específicos: primero, en mantenimiento de equipos industriales donde la disponibilidad de repuestos originales es escasa; segundo, como puente temporal durante migraciones de plataformas cuando se necesita tiempo para redesignar alrededor de un sucesor más moderno; y tercero, en laboratorios de desarrollo que trabajan con referencia hardware legado y requieren componentes de reemplazo fiables para sus bancos de pruebas.
El consejo práctico que ofrecería a quienes consideren adquirir este producto es triple: verificar siempre la referencia exacta necesaria (ya que, aunque compatibles, las variantes UPD70F352x pueden tener diferencias en memoria flash o periféricos específicos), realizar una prueba de soldadura en una placa de desecho antes de trabajar en la unidad final, y guardar el empaque original con su código de lote para posibles trazabilidades futuras. Con estas precauciones, este componente cumple perfectamente con su promesse como solución de reemplazo fiable para sistemas embebidos maduros, ofreciendo un equilibrio razonable entre disponibilidad, calidad técnica y costo efectivo en el ecosistema actual de componentes electrónicos.
