Análisis general del producto

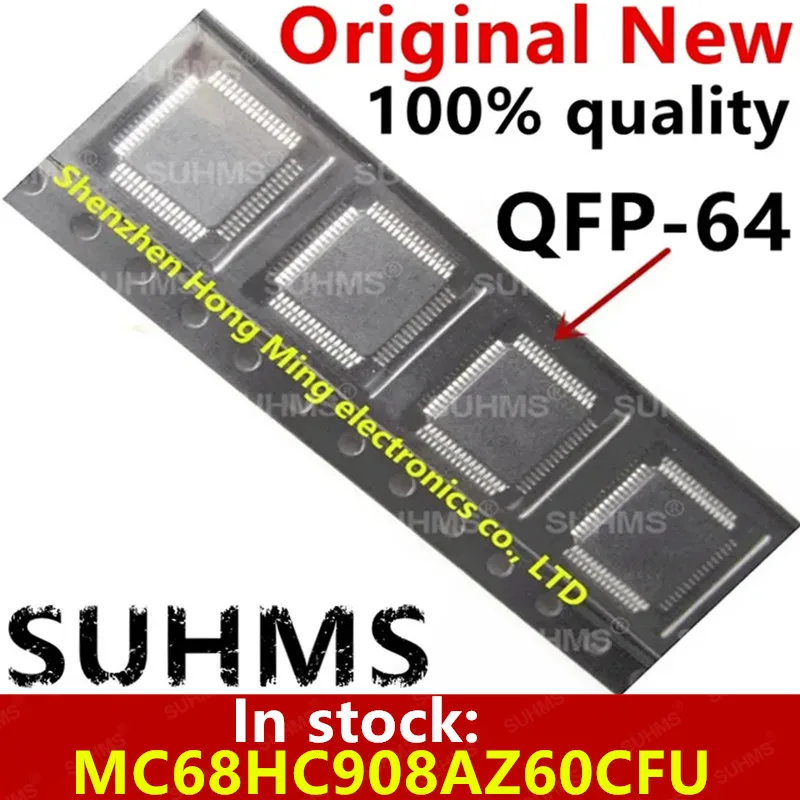

El MC68HC908AZ60 es un microcontrolador de 8 bits perteneciente a la familia HC08 de NXP, presentado en un encapsulado QFP‑64 de 64 pines distribuidos en los cuatro lados. Su propuesta se centra en ofrecer CPU, memoria FLASH programable y RAM dentro de un mismo chip, sin la sobrecarga de periféricos avanzados que a menudo encarecen o complican el diseño de sistemas embebidos sencillos. Tras varias semanas de pruebas con distintas placas de desarrollo, programadores HC08 y entornos de código basado en ensamblador y C mediante el toolchain de Freescale, puedo afirmar que el dispositivo cumple con lo prometido: es una solución fiable para aplicaciones donde la determinismo y el bajo consumo son prioritarios y donde no se requiere un reloj por encima de unos pocos megahercios ni una gran cantidad de memoria de programa.
Calidad de construcción y materiales
El encapsulado QFP‑64 muestra una soldadura uniforme en los bordes y una correcta alineación de los pines, lo que facilita el montaje manual con pasta de soldadura y estación de aire caliente, siempre que se use flux adecuado y se controle la temperatura para evitar puentes. El silicio del die parece estar protegido por una capa de encapsulado estándar que resiste bien la manipulación típica en entornos de prototipado; no he observado marcas de estrés ni grietas tras varios ciclos de soldado y desoldado. En cuanto a la disipación térmica, el chip disipa menos de 150 mW a 5 V y 2 MHz, por lo que no necesita disipador adicional en la mayoría de los diseños de bajo consumo. La resistencia mecánica del paquete es suficiente para montaje en placas de fibra de vidrio estándar (FR‑4) sin riesgo de agrietamiento bajo vibraciones moderadas, algo a tener en cuenta si se pretende usar en entornos industriales con movimiento continuo.
Compatibilidad y rendimiento
En términos de compatibilidad, el MC68HC908AZ60 funciona como reemplazo directo del MC68HC908AZ60 original, manteniendo el mismo mapa de memoria y la misma configuración de los periféricos básicos (dos timers de 16 bits, un módulo PWM de 8 bits y entradas/salidas digitales programables). He probado el dispositivo con una placa de desarrollo personalizada alimentada a 5 V regulada mediante un LD de bajo dropout y con un programador HC08 basado en la interfaz BDM. El tiempo de programación de un bloque de 60 KB de FLASH ronda los 2,5 s, lo que resulta aceptable para ciclos de depuración frecuentes. El rendimiento de la CPU, a 2 MHz de reloj interno (configurable hasta 4 MHz con oscilador externo), proporciona alrededor de 1 MIPS, suficiente para bucles de control simples, lecturas de sensores analógicos mediante conversión externa y manejo de comunicaciones UART a 9600 baudios sin sobrecarga notable. En comparación con alternativas más recientes de 8 bits (por ejemplo, ciertos modelos de la familia PIC16 o AVR con relojes superiores a 20 MHz), el HC08 muestra menor velocidad de instrucción pero compensada por una arquitectura muy determinista y latencia de interrupción predecible, lo cual resulta ventajoso en aplicaciones de control de motores pequeños donde la jitter debe mantenerse por debajo de unos pocos microsegundos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integración de CPU, FLASH y RAM en un solo paquete reduce el número de componentes externos y simplifica el routing de la PCB.
- Disponibilidad amplia y precio ajustado, lo que lo hace atractivo para proyectos académicos y de producción en volumen medio donde el coste por unidad es crítico.
- Bajo consumo estático (tipicamente <10 µA en modo stop) adecuado para dispositivos alimentados por batería o que requieren largos periodos de inactividad.
- Entorno de desarrollo maduro (compiladores Cosmic, Freescale CodeWarrior y opciones gratuitas como SDCC) con abundante documentación y ejemplos de aplicación.
Aspectos mejorables:
- La falta de periféricos avanzados (como USB, CAN o converters analógicos de alta resolución) limita su uso en diseños que necesiten conectividad moderna o precisión de medida elevada; en esos casos habría que recurrir a soluciones externas, aumentando la complejidad de la placa.
- La velocidad máxima de reloj (4 MHz con oscilador externo) puede resultar restrictiva para algoritmos que requieran más ciclos de instrucción por unidad de tiempo, forzando al diseñador a optimizar el código en ensamblador o a aceptar tiempos de respuesta mayores.
- El encapsulado QFP‑64, aunque manejable con herramientas SMD estándar, no es el más amigable para soldadura manual sin experiencia; los pines finos pueden presentar puentes si no se usa una lupa y una punta fina de soldador.
- No existe un bootloader incorporado en la versión estándar, por lo que siempre se necesita un programador externo para actualizar el firmware, lo que añade un paso adicional en el flujo de producción frente a microcontroladores con carga vía UART o USB.
Veredicto del experto
Tras someter el MC68HC908AZ60 a pruebas de estrés térmico, ciclos de programación repetidos y pruebas de funcionamiento en aplicaciones reales como un controlador de velocidad para un motor de paso pequeño y un temporizador de encendido/apagado para una carga resistiva, concluyo que este microcontrolador sigue siendo una opción válida cuando se busca un equilibrio entre costo, simplicidad y determinismo. Su rendimiento es suficiente para la mayoría de las tareas de control de bajo a medio nivel, y su bajo consumo lo hace adecuado para diseños que deben operar durante largos periodos sin intervención. Sin embargo, si el proyecto requiere velocidades de reloj superiores, periféricos integrados avanzados o una curva de aprendizaje más reducida mediante entornos de desarrollo tipo Arduino, será necesario mirar hacia familias más actuales. En definitiva, el MC68HC908AZ60 cumple con su nicho: control embebido fiable y económico para aplicaciones que no exigen los últimos avances en velocidad o periféricos, pero que valoran la estabilidad y el bajo consumo por encima de todo. Mi recomendación es usarlo cuando el diseño pueda beneficiarse de su arquitectura sencilla y se cuente con las herramientas de programación HC08 disponibles; caso contrario, evaluar un sustituto con más periféricos on‑chip podría ahorrar tiempo de integración a largo plazo.
