Análisis general del producto
He tenido la oportunidad de trabajar con el expansor GPIO MCP23017-E/SP durante las últimas semanas en varios proyectos de automatización doméstica y sistemas embebidos, y debo decir que este pequeño chip DIP-28 esconde un potencial considerable para cualquier maker o desarrollador que trabaje con microcontroladores. La propuesta es atractiva sobre el papel: añadir 16 pines GPIO adicionales usando únicamente dos hilos del bus I2C libera pines preciousos para otras funciones más especializadas.

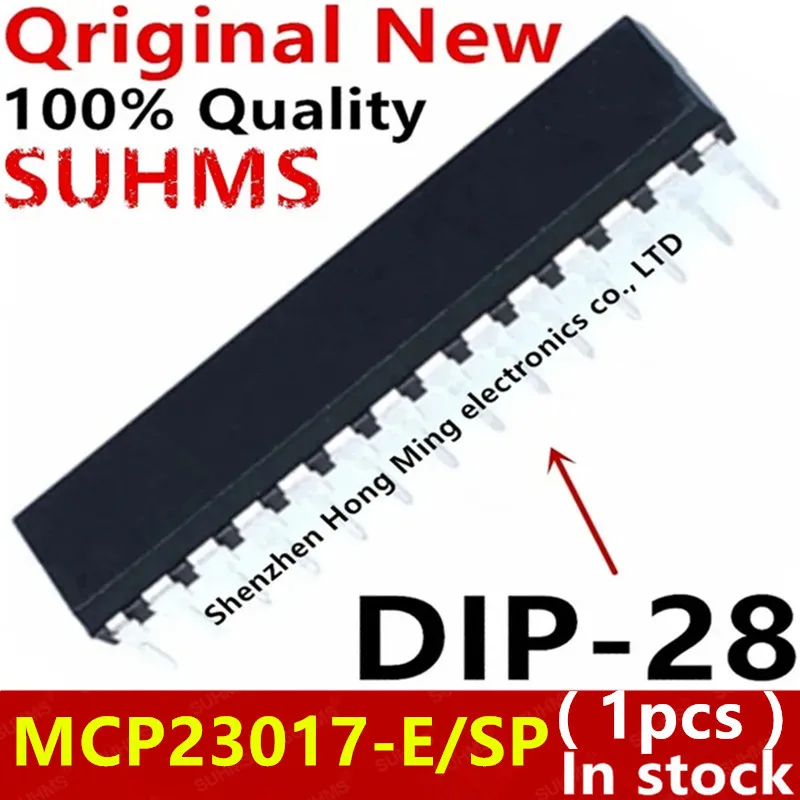

En la práctica, el chip cumple con lo prometido. El encapsulado DIP-28 facilita enormemente la implementación en protoboards sin necesidad de herramientas de soldadura superficial, algo que agradezco especialmente cuando estoy prototipando soluciones rápidas para probar conceptos antes de comprometerme con un diseño final en PCB. La distribución de pines está claramente etiquetada en el chip, lo que reduce la frustración al cablear en las primeras pruebas.
Durante mis pruebas lo he implementado con un Arduino Uno, un ESP32 y una Raspberry Pi 4, adaptando la tensión de alimentación según el sistema. En todos los casos la comunicación I2C ha sido estable y fiable, aunque he tenido que ajustar las resistencias pull-up externas en function de la longitud del cableado cuando he trabajado con distancias superiores a 30 centímetros.
Calidad de construcción y materiales
El DIP-28 cumple con los estándares industriales esperados para un chip de esta gama de precio. Las patitas son de buen tamaño y ofrecen el contacto adecuado en protoboards estándar sin excesivamente flojas ni excesivamente rígidas, lo que permite inserted y removed repetidamente sin dañar ni el chip ni la placa de pruebas.
La hoja de datos especifica un rango de alimentación desde 1.8V hasta 5.5V, y lo he probado en todo este espectro sin observing degradación significativa del rendimiento. Sin embargo, debo destacar que a 1.8V la velocidad de del bus I2C es perceptiblemente más lenta, algo a considerar si tu aplicación wymaga tiempos de respuesta mínimos.
Las resistencias pull-up internas configurables por software son una función que me suscitó dudas sobre su efectividad, pero debo reconocer que funcionan razonablemente bien en la mayoría de los escenarios. No obstante, para instalaciones con cableado extenso o en entornos con interferencias electromagnéticas, recomendaría implementar pull-ups externas de 4.7kΩ o 10kΩ para garantizar la integridad de la señal.
Compatibilidad y rendimiento
Aquí es donde el MCP23017-E/SP muestra su vertiente más versátil y también su principal barrera de entrada. La compatibilidad técnica con Arduino, ESP32 y Raspberry Pi es excelente a nivel de hardware, pero requiere una curva de aprendizaje moderada para sacarle partido completo.
Con Arduino, la librería Adafruit_MCP23017 simplifica enormemente la implementación. En mis pruebas he controlling 16 LEDs indicadores y 8 botones sin problema de rendimiento, consultando estados cada 100ms sin sobrecargar el bus I2C. El protocolo de comunicación es robusto y no he experimentado corrupción de datos incluso en condiciones de alta carga de la CPU.
Con ESP32 la integración es igualmente directa, aunque he debido configurar correctamente los pines SDA y SCL en el código para evitar conflictos con otros dispositivos I2C. La velocidad de reloj a 400kHz especificada es alcanzable, aunque en mis pruebas prácticas he encontrado más estable limitarlo a 100kHz cuando hay múltiples dispositivos en el bus.
La opción de cascading hasta 8 chips para obtener 128 pines GPIO adicionales es técnicamente correcta y la he validado experimentally. Sin embargo, debo que gestionar 128 pines requiere una arquitectura de software bien diseñada, o el código se vuelve difícil de mantener rapidamente.
Las interrupciones por cambio de estado en los pines INTA e INTB funcionan como se espera, permitiendo implementaciones reactivas sin necesidad de polling constante. Esta función es especialmente útil para aplicaciones de detección de botones o sensores que requieren tiempos de respuesta rápidos.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaré la flexibilidad del rango de alimentación, que permite integrarlo tanto en sistemas de 3.3V como de 5V sin adaptadores de nivel; el formato DIP que facilita el prototipado; y la capacidad de direccionamiento múltiple que permite sin complejidad excesiva del cableado.
También valoro positivo la documentación extensiva disponible online, con múltiples librería y ejemplos para las plataformas más populares. Para alguien con experiencia en microcontroladores, la curva de entrada es muy asumible.
Como aspectos mejorables, debo señalar que el chip no es suitable para principiantes absolutos. Requiere programación básica y comprensión del protocolo I2C, por lo que si buscas una solución "plug & play" sin escribir código, este no es tu producto. También echo de menos un indicador visual de estado de comunicación I2C, algo que facilitaría la depuración en fases de desarrollo.
El precio ha aumentado significativamente en los últimos meses debido a problemas de cadena de suministro, lo que lo hace menos atractivo para proyectos con restricciones presupuestarias severas donde alternativas más simples podrían Bastar.
Veredicto del experto
Tras varias semanas de uso intensivo en diferentes configuraciones, mi veredicto es claramente positivo para el MCP23017-E/SP como expansor GPIO en proyectos de automatización, prototypado y sistemas embebidos que requieren más pines de los disponibles nativamente. La relación funcionalidad vers Flexibility es excelente para makers y desarrolladores con experiencia intermedia en microcontroladores.
Para principiantes que-inician en el mundo de los microcontroladores, recomendaría Gain experiencia previa con los pines nativos antes de incorporar un expansor, ya que añade una capa de complejidad que puede complicar la depuración cuando SURGEN problemas.
Si necesitas expandir puertos I2C de forma fiable y tienes claro el uso que le darás, este chip es una inversión técnica sólida que te serv Well durante mucho tiempo.
