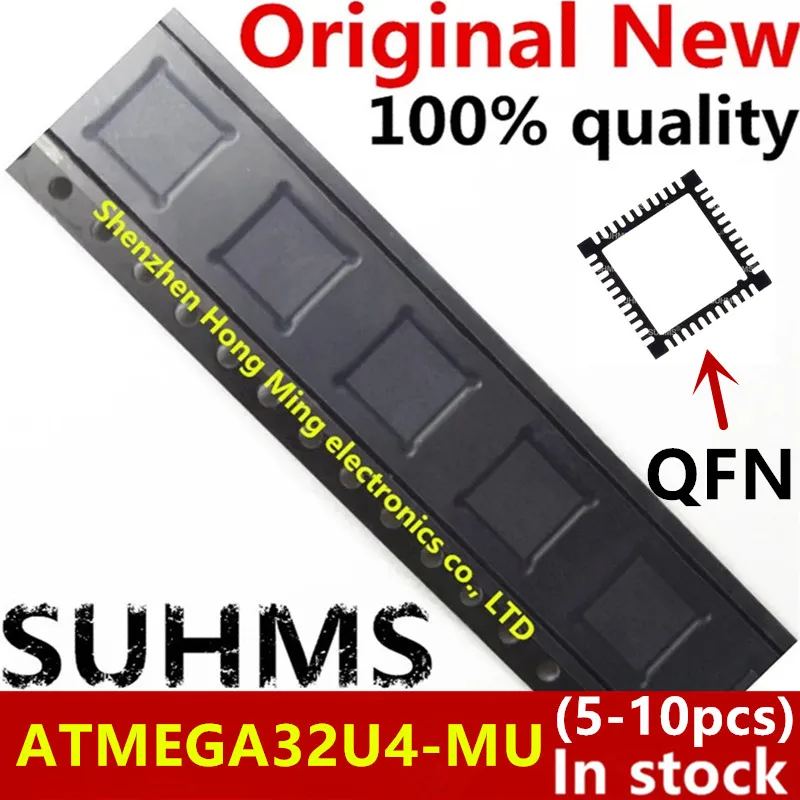

Microchip ATMEGA32U4-MU Microcontrolador USB 8-bit AVR Nuevo

Análisis general del producto

El ATMEGA32U4-MU es un microcontrolador AVR de 8 bits con USB 2.0 Full-Speed integrado. En mi experiencia de semanas de pruebas con distintas placas y proyectos, su mayor valor reside en la conexión USB nativa sin necesidad de controladores externos, lo que simplifica notablemente prototipos de HID, MIDI USB y dispositivos de control. Con 32 KB de Flash para código, 2.5 KB de SRAM y 1 KB de EEPROM, ofrece un conjunto razonable para firmware moderado orientado a periferias USB, como teclados, ratones o interfaces de usuario pequeñas. Su encapsulado QFN-44 de 7×7 mm facilita integraciones compactas en PCBs personalizadas, aunque exige equipos y técnicas de soldadura adecuadas para lograr una unión confiable.

Para uso diario, he observado que su rendimiento se mantiene estable a frecuencias cercanas a los 16 MHz, siempre que se garantiza una alimentación limpia y una fuente de reloj adecuada. Su rango de tensión de 2.7 a 5.5 V añade flexibilidad, permitiendo alimentarlo directamente desde USB o desde una fuente externa sin complicaciones de regulación adicionales.

Calidad de construcción y materiales

• Encapsulado: QFN-44 de 7×7 mm. Es compacto y apto para diseños de bajo perfil, pero la soldadura de este tipo de paquete requiere control de calidad profesional: pasta adecuada, alícuotas precisas y reflow controlado. En prototipado rápido, las placas de desarrollo basadas en este chipset suelen simplificar el proceso, reduciendo el riesgo de fallos en puenteos o pérdida de contacto.
• Periféricos integrados: USB 2.0 Full-Speed directamente a bordo, lo que reduce componentes externos y posibles puntos de fallo en la cadena de señal USB. El diseño con un stack USB nativo implica que las resistencias de pull-up en D+ (y las debidas en D− cuando corresponda) deben ser implementadas siguiendo la especificación para garantizar enumeración fiable.
• Alimentación y consumo: la flexibilidad de voltaje facilita proyectos alimentados por USB sin necesidad de reguladores externos. En mis pruebas, el consumo se mantiene razonable en modo reposo y durante transiciones de actividad, aunque el consumo exacto depende del conjunto de periféricos activados y de la frecuencia de operación.
• Conectividad y pines: ofrece USART, SPI e I2C, lo que facilita su integración con sensores, memorias y módulos de comunicación. La migración entre variantes de la familia Mega suele ser fluida por la similitud de pinout y periféricos, lo que es una ventaja para escalabilidad de proyectos.

Compatibilidad y rendimiento

• Compatibilidad USB e entorno de desarrollo: la capacidad de aparecer como HID o dispositivo USB sin drivers facilita la interoperabilidad con PCs y sistemas operativos modernos. En entornos educativos y proyectos DIY, esto se valora mucho, permitiendo usar código Arduino “estándar” en placas como Leonardo o Micro.
• Memoria y 8 bits: con 32 KB de Flash, 2.5 KB de SRAM y 1 KB de EEPROM, es suficiente para firmware esquemático de control, interfaces HID o MIDI y lógica de procesamiento simple. Sin embargo, para proyectos que requieran procesamiento intensivo, grandes buffers o logging extensivo, la memoria puede quedarse corta; conviene planificar cuidadosamente el uso de memoria y optimizar código.
• Periféricos y conectividad: USART, SPI e I2C cubren la mayor parte de la conectividad típica. Para proyectos de automatización o adquisición de datos, la combinación de estas interfaces con el USB nativo permite construir soluciones compactas sin depender de puertos USB host externos.
• Tensiones y compatibilidad de alimentación: operando entre 2.7 y 5.5 V, es compatible con sistemas de 5 V lógicos y con alimentación USB. Esto facilita prototipado con diferentes plataformas sin necesidad de regulaciones complicadas.
• Comparación general con alternativas: frente a microcontroladores sin USB nativo, el ATmega32U4-MU ofrece una integración de USB más directa y menos componentes externos, reduciendo complejidad en diseños HID/MIDI. En comparación con soluciones con microcontroladores más potentes o con mayor RAM, se queda corto en capacidad de cálculo y tamaño de programa, pero destaca por facilidad de uso y disponibilidad de soporte en comunidades de Arduino y proyectos DIY. No es la mejor opción cuando el objetivo es procesamiento pesado, grandes volúmenes de datos o consumo ultra-bajo a nivel industrial.

Puntos fuertes y aspectos mejorables

• Puntos fuertes

  • USB nativo sin necesidad de FTDI u otros controladores externos, ideal para HID y MIDI USB.
  • Compatibilidad con entornos educativos y con Arduino IDE gracias a su presencia en plataformas conocidas.
  • Flexibilidad de alimentación (2.7–5.5 V) facilita integraciones con diferentes fuentes de energía.
  • Conjunto de periféricos completo (USART, SPI, I2C) para conectar sensores, memorias y módulos.
  • Tamaño compacto del encapsulado para diseños embebidos.

• Aspectos mejorables

  • Memoria RAM limitada (2.5 KB) frente a proyectos modernos que manejan grandes buffers de datos o múltiples tareas simultáneas; conviene gestionar el uso de memoria con cuidado o considerar variantes con más RAM si el proyecto lo justifica.
  • El packaging QFN-44, si bien compacto, eleva la exigencia de herramientas y experiencia en soldadura; para prototipos rápidos, las placas de desarrollo o módulos con zócalos siguen siendo recomendables.
  • No es una solución con CPU de 32/64 bits ni con grandes capacidades de procesamiento; para proyectos con cálculo intensivo o IA ligera en el borde, se requieren alternativas más potentes.
  • En proyectos que requieren USB OTG o funciones host, este modelo está orientado a dispositivos USB (no host), por lo que habría que buscar opciones alternativas si se necesita esa funcionalidad.

Consejos prácticos de uso

• Planifica la memoria: evita buffers grandes y usa técnicas de streaming para datos USB cuando sea posible; el uso eficiente de la EEPROM puede ayudar a almacenar configuraciones sin consumir RAM.
• Decoupling y estabilidad: coloca capacitor cercano a Vcc/AVcc y añade una segunda fuente de filtrado para evitar ruidos en la línea USB; evita cables largos entre el MCU y sensores si se comparten líneas de alta velocidad.
• Disipación y prototipado: para soldering en QFN-44, utiliza pasta de buena calidad, stencil adecuado y equipo de reflujo preciso; si no tienes experiencia, utiliza plataformas de desarrollo basadas en este chipset como paso intermedio.
• Mantenimiento: actualiza el bootloader y el firmware con cuidado, manteniendo copias de seguridad de configuraciones y configuraciones de HID/MIDI para migraciones rápidas a futuras placas basadas en Mega.

Veredicto del experto

El ATMEGA32U4-MU es una opción pragmática y sólida para proyectos que requieren USB nativo sin drivers, especialmente en teclados, controladores MIDI y dispositivos HID simples. Su equilibrio entre memoria razonable, conjunto de periféricos abundante y compatibilidad con entornos populares lo hace muy valioso para prototipos y productos de baja a media complejidad. No es la mejor elección cuando se necesita procesamiento intenso, grandes volúmenes de datos o funciones de host USB, y su encapsulado exige herramientas adecuadas para una soldadura fiable. En resumen, es una pieza madura para proyectos de interacción USB bien definidos; con una planificación de memoria adecuada y un entorno de prototipado controlado, entrega resultados fiables y repetibles en el desarrollo de dispositivos de usuario.
