Descripción

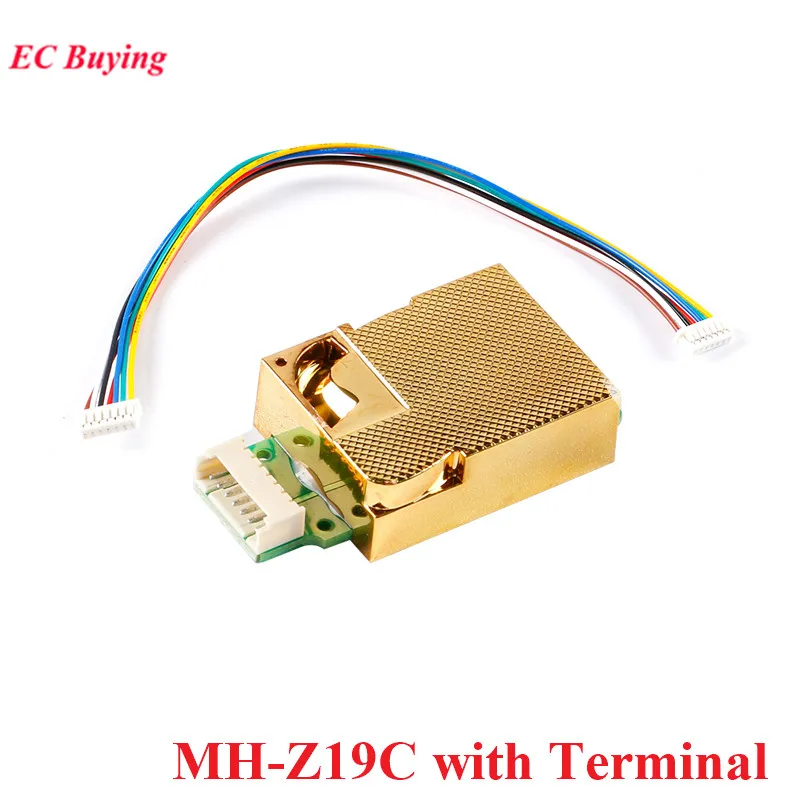

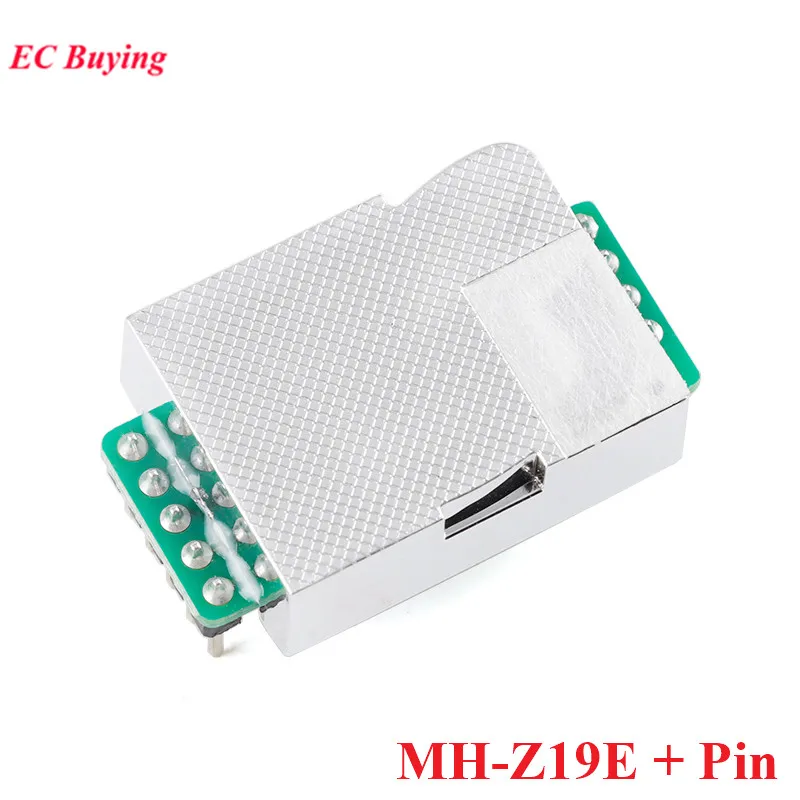

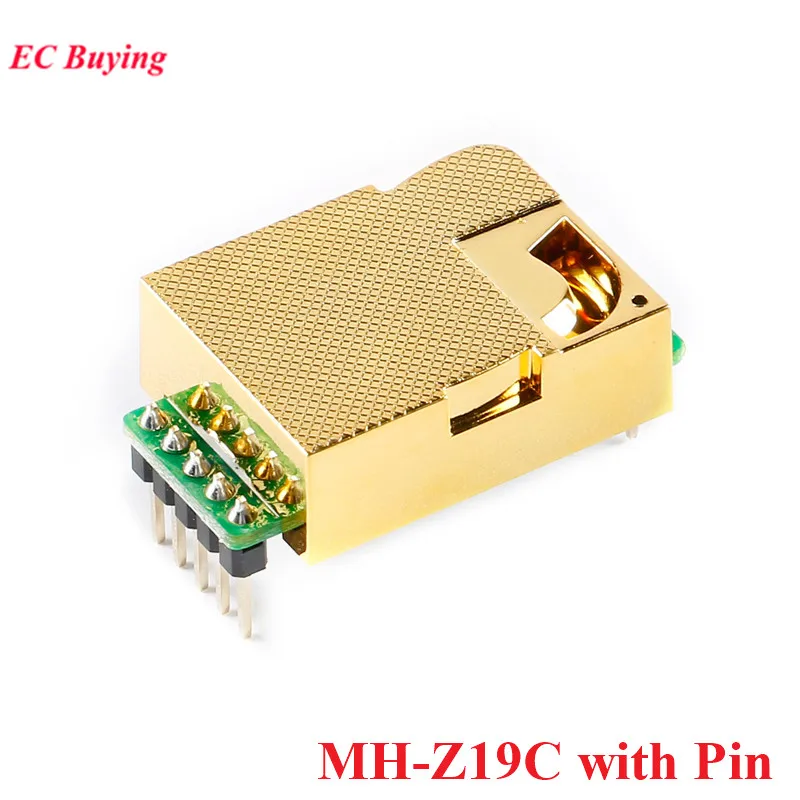

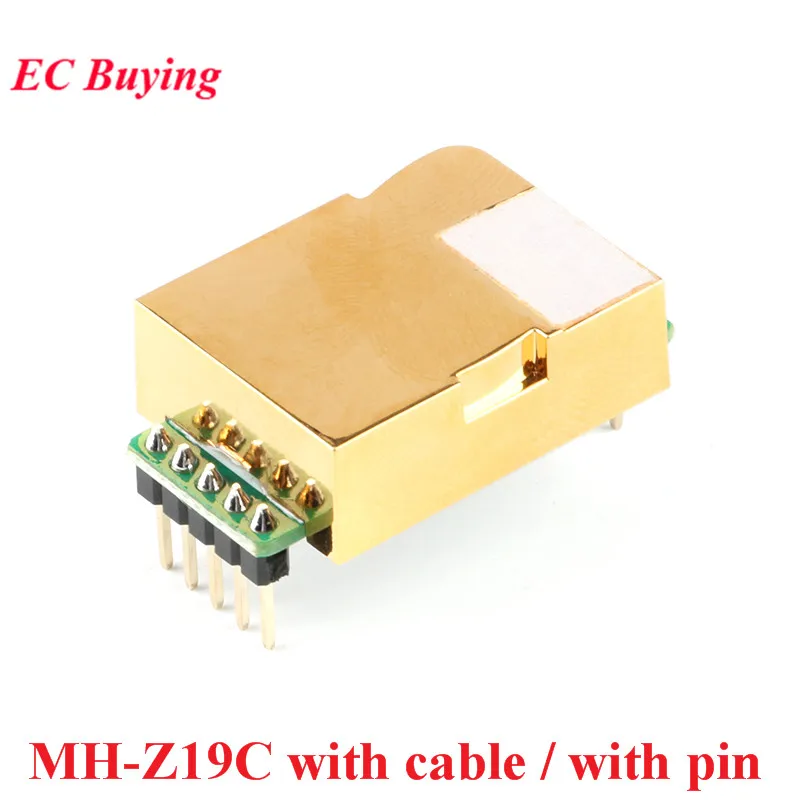

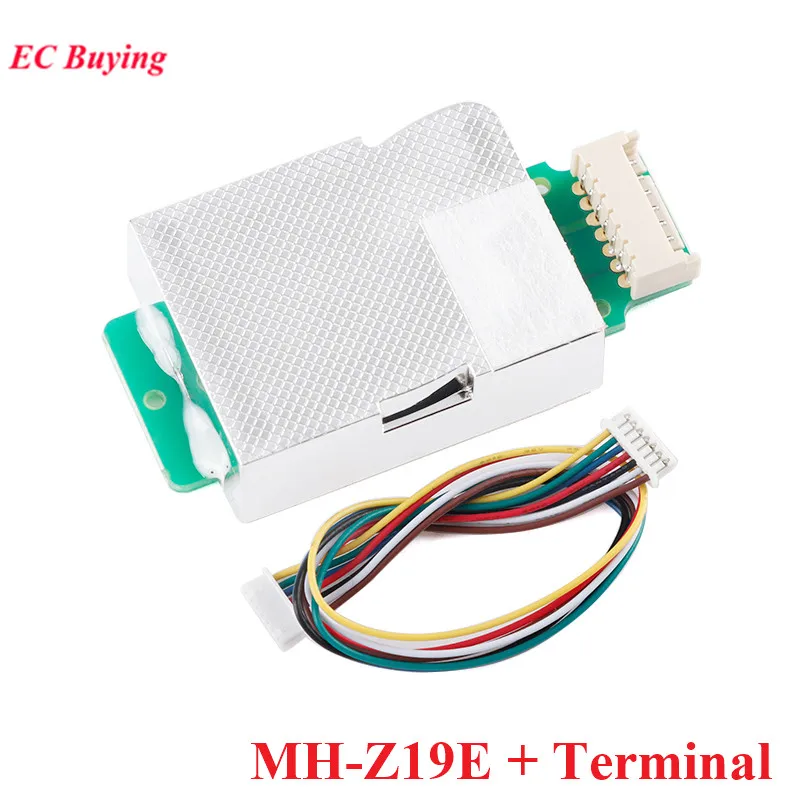

MH-Z19E MH-Z19D, las especificaciones son las mismas, el nombre del modelo cambia de fábrica.
Si necesita documentos sobre este producto, contáctenos.Gracias

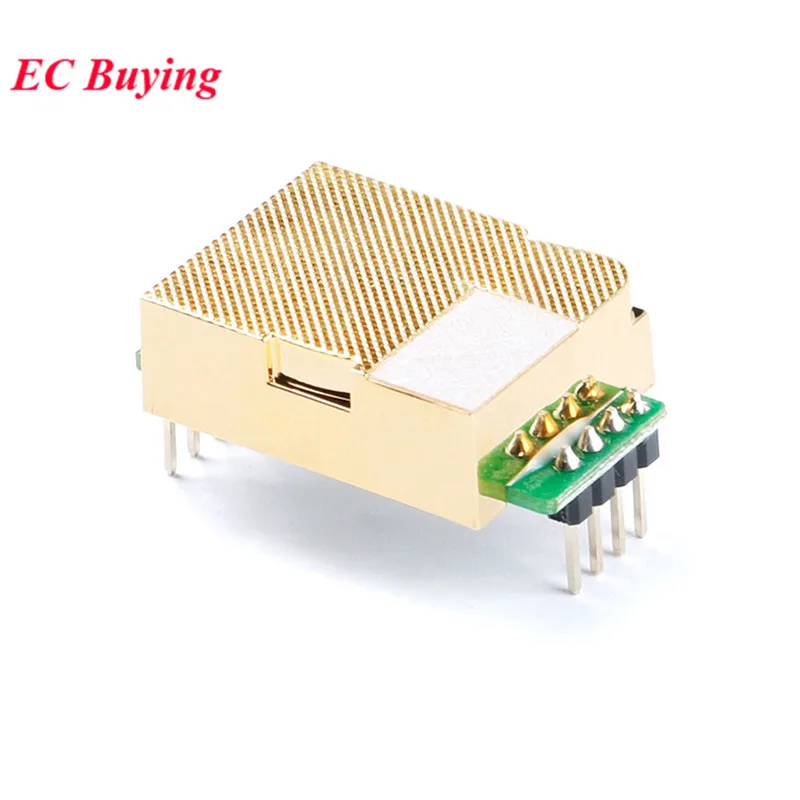

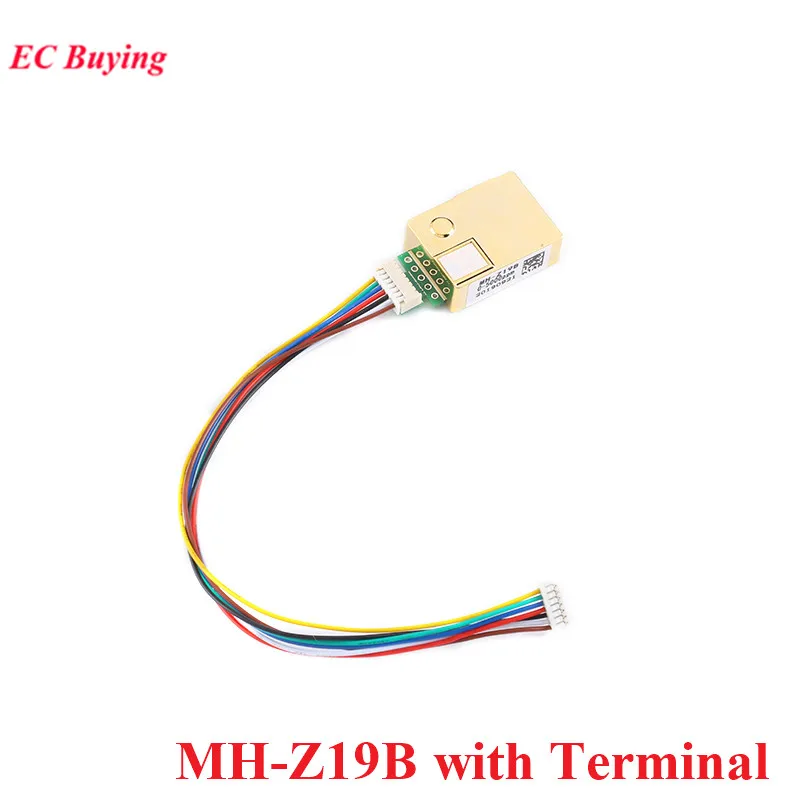

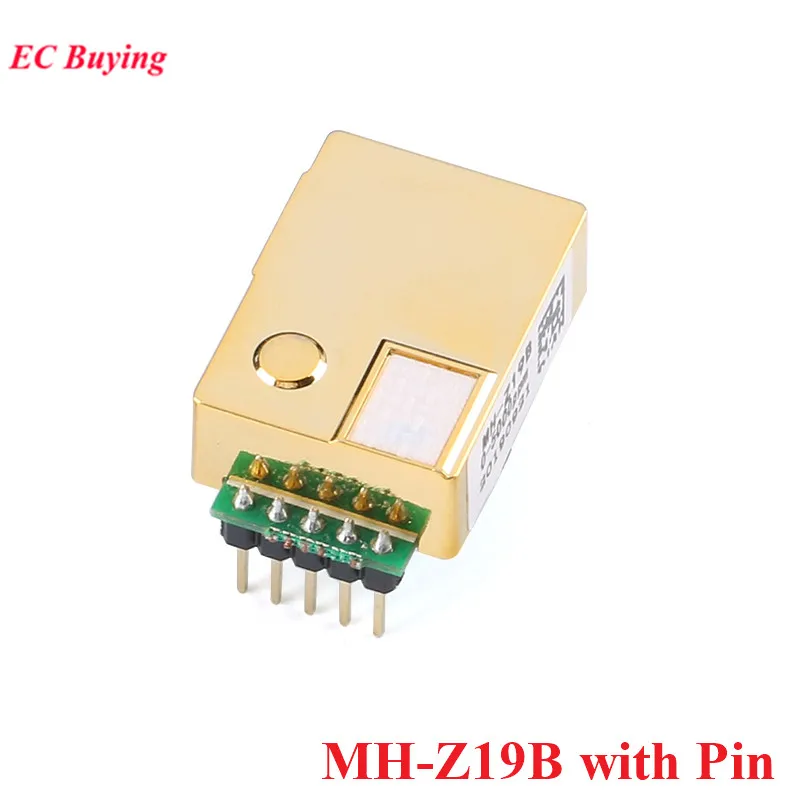

El sensor de gas de dióxido de carbono MH-Z19B (en lo sucesivo, el sensor) es un sensor inteligente de pequeña escala de uso general que utiliza el principio de infrarrojos no dispersivos (NDIR) para detectar la presencia de CO2 en el aire, con buena selectividad y dependencia anaeróbica del gas, larga vida útil y otras características;compensación de temperatura incorporada;Al mismo tiempo con salida serial, salida analógica y salida PWM, fácil de usar.El sensor es un sensor de alto rendimiento que combina tecnología madura de detección de gas de absorción infrarroja con un diseño de trayectoria óptica preciso y un diseño de circuito sofisticado.
Parámetros:
Número de modelo del producto: MH-Z19B
Detección de gas: dióxido de carbono
Voltaje de alimentación: 4,5 ~ 5,5 V CC
Corriente promedio: 20 mA (@fuente de alimentación de 5 V)
Corriente máxima: 150 mA (@fuente de 5 V)
Nivel de interfaz: 3,3 V (compatible con 5 V)
Rango de medición: 400~5000 se puede seleccionar dentro del rango
Tiempo de calentamiento: 3min
Tiempo de respuesta: T90 120s
Temperatura de trabajo: 0~50°C
Humedad de funcionamiento: 0 a 95% RH (sin condensación)
Características:
Cámara de gas con baño de oro, impermeable y resistente a la corrosión.
Alta sensibilidad, bajo consumo de energía
Excelente estabilidad
Compensación de temperatura, excelente salida lineal.
Proporciona métodos de salida de forma de onda serie (UART), analógica (DAC) y PWM
de larga duración
Interferencia de vapor de agua, sin intoxicación
Equipos de refrigeración HVAC
Equipo de monitoreo de la calidad del aire
Sistema de aire fresco
Equipos de purificación de aire
Hogar inteligente

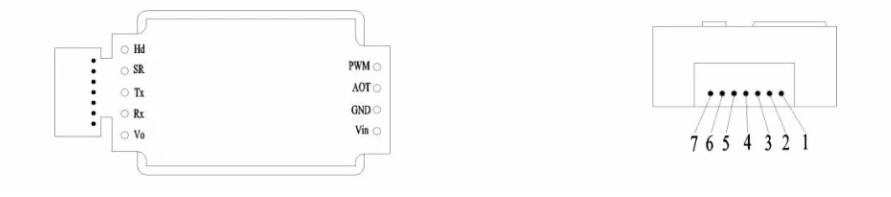

ESCOLLA
Vin: Potencia Positiva (Vin)
GND: Fuente de alimentación negativa (GND)
Vo: Salida analógica

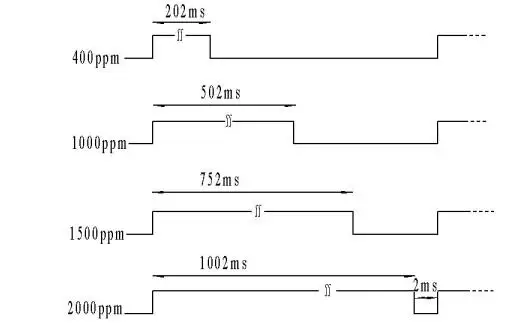

PWM: PWM
HD: HD (cero para la escuela, bajo durante más de 7 segundos)
Rx: Entrada de datos de nivel TTL UART (RXD)
Tx: salida de datos de nivel UART (TXD) TTL
Pin 1: Vo de salida analógicaPin 2: Ninguno
Pin 3: Fuente de alimentación negativa (GND)
Pin 4: Fuente de alimentación positiva (Vin)
Pin 5: Entrada de datos de nivel TTL UART (RXD)
Pin 6: Salida de datos de nivel TTL UART (TXD)
Pin 7: Ninguno
Salida en serie (UART)Conexión de hardware, conecte el Vin-GND-RXD-TXD del sensor al 5V-GND-TXD-RXD del usuario.(El terminal de usuario debe utilizar el nivel TTL)
Precauciones:1.En el proceso de soldadura, instalación y uso del sensor, se debe evitar que la cavidad de plástico chapada en oro resista la presión en cualquier dirección.2.Si es necesario colocar el sensor en un espacio pequeño, este espacio debe estar bien ventilado, especialmente las dos ventanas de difusión deben estar en una posición bien ventilada.3.El sensor debe estar alejado de la fuente de calor y evitar la luz solar directa u otra radiación de calor.4.El sensor debe calibrarse periódicamente y se recomienda que el período de calibración no supere los 6 meses.5.No utilice el sensor durante mucho tiempo en ambientes con alta densidad de polvo.6.Para garantizar que el sensor pueda funcionar normalmente, el voltaje de la fuente de alimentación debe mantenerse en (5.0 ± 0,1) VCC.La corriente de la fuente de alimentación no debe ser inferior a 150 mA.7.Si no está dentro de este rango, el sensor puede estar defectuoso, la concentración de salida del sensor es baja o el sensor no puede funcionar normalmente.8.Al calibrar manualmente el punto cero o enviar el comando para calibrar los puntos principales, debe ser estable9.Trabaje continuamente durante más de 20 minutos en un ambiente de gas (400 ppm).10.Está prohibido el sensor utilizar la profundidad máxima de onda.11.Al soldar con hierro, ajuste la temperatura a (350±5) grados, temprano12.El tiempo de recogida debe ser inferior a 35.13.Al utilizar el sensor, se recomienda que el cliente utilice el método de insertar el bulto de soldadura para insertar y retirar directamente el sensor para el mantenimiento del inodoro.
Características
Alta sensibilidad, bajo consumo de energía
Buena estabilidad y consistencia.
Compensación de temperatura, excelente salida lineal.
Múltiples modos de salida: UART, PWM
Larga vida útil
Antiinterferencia de vapor de agua, antienvenenamiento
Especificaciones

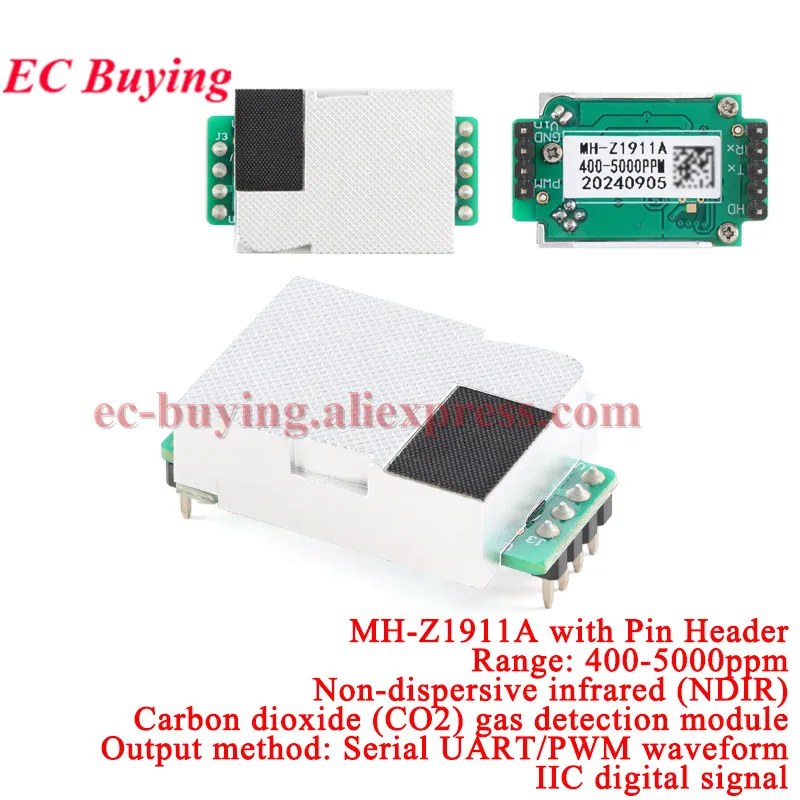

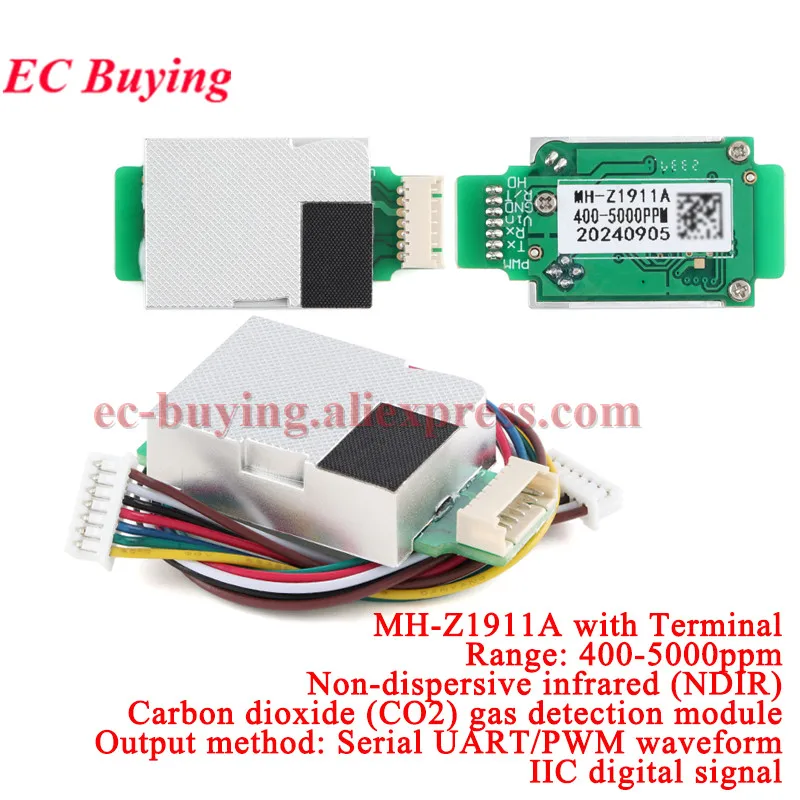

Número de modelo.
MH-Z1911A
Tiempo de precalentar
1 minuto
Detección de gas
CO2
Tiempo de respuesta
T90 120s
Tensión de trabajo
CC 5,0 ± 0,1 V
Temperatura de trabajo
-10 ~ 50 ℃
Corriente media
30 mA (@fuente de alimentación de 5 V)
Humedad de trabajo
0~95%RH (sin condensación)
Corriente máxima
125 mA (@fuente de alimentación de 5 V)
Temperatura de almacenamiento
-20~60 ℃
Nivel de interfaz
3,3 V (compatible con 5 V)
Peso
5 gramos
Señal de salida
Puerto serie (UART)(nivel TTL 3,3 V)
Rango de detección
400~10000ppm (opcional, ver tabla2.)
PWM
