MH-MX8 inalámbrico Bluetooth Audio Módulo 4,2 estéreo sin pérdidas alta fidelidad HIFI modificación DIY
1,21 €
Selección del modelo
Color
Sinopsis del producto:
Este productoMH-M18/M28/M38Para diseño de bluetooth de bajo consumo, soportert para el último bluetooth4.2Transmisión, estéreo de doble vía no destructiva, conexión de módulo bluetooth, puede lograr rápidamente una transmisión inalámbrica bluetooth, muy conveniente. Entorno abierto, la distancia de conexión bluetooth puede alcanzar20M.
Ampliamente utilizado en todo tipo de receptores de audio bluetooth, todo tipo de sonido.Conversión DIY, etc.

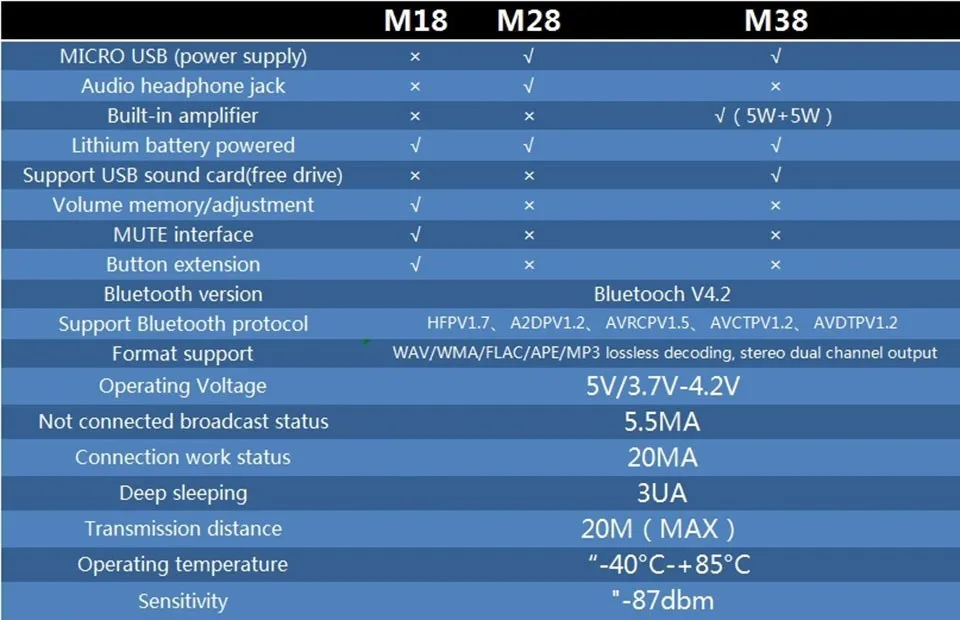

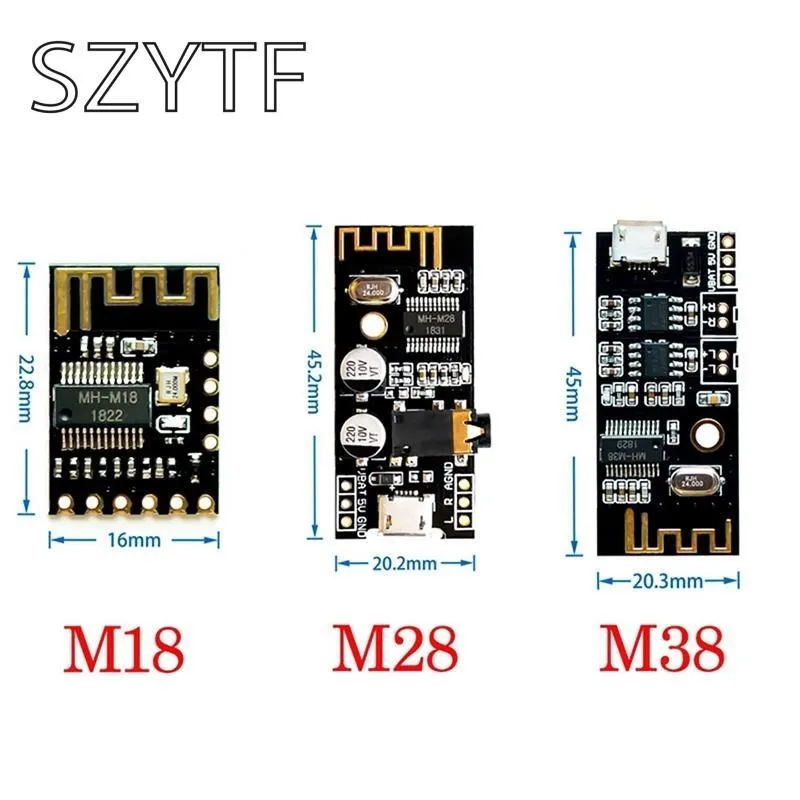

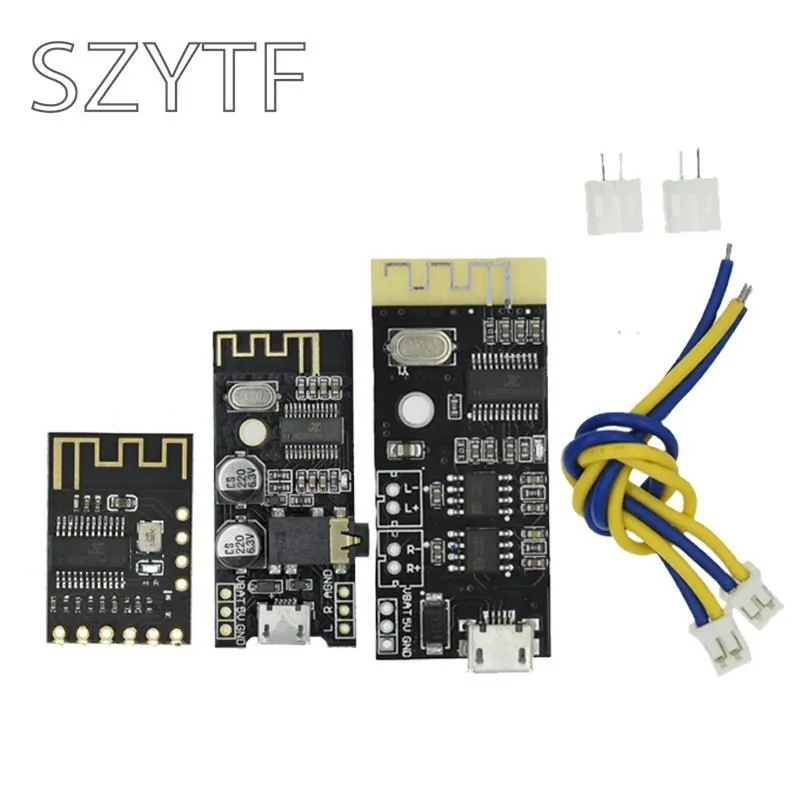

Según los diferentes requisitos de los clientes, ofrecemos3Una versión para que elijas:
Descripción de la función:
- Versión Bluetooth V4.2 de tecnología automática bluetooth, compatible con decodificación no destructiva WAV/WMA/FLAC/APE/MP3, pares estéreo de salida de canal de sonido.
- Después de encender el módulo, busque el móvil al nombre de bluetooth MH - M18 / MH - M28 / MH - M38, después de conectarlo al bluetooth puede reproducir música;
- Módulo azul:
Cuando el bluetooth no está conectado, la luz indicadora parpadea;
Cuando la conexión bluetooth, la luz normalmente está encendida;
Bluetooth durante la reproducción, flash de luz lenta.
Introducir lo siguiente para cada versión:

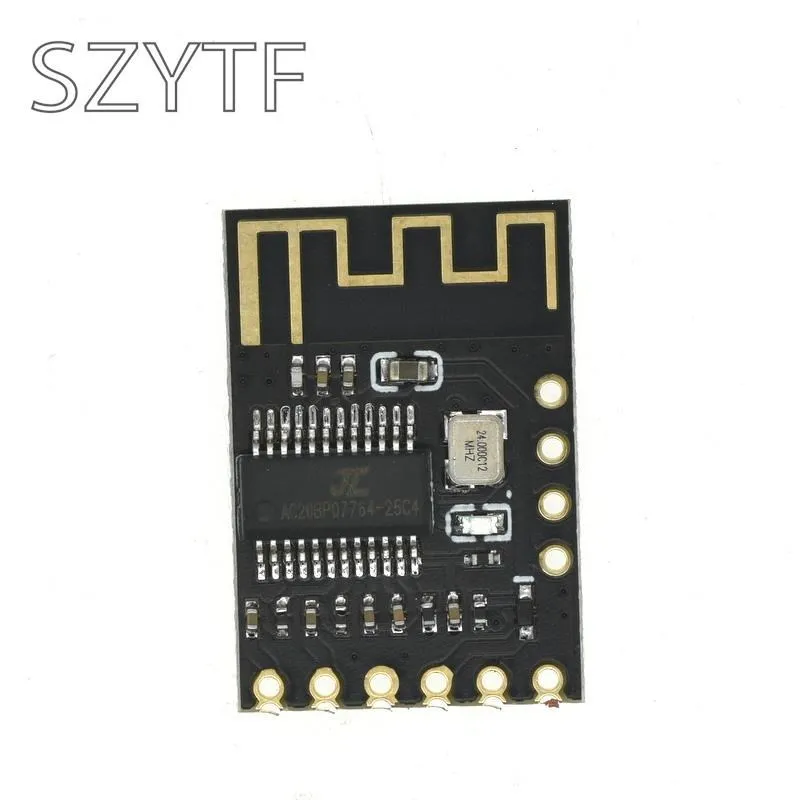

MH - M18:
Tecnología de medio orificio en la interfaz del módulo, los clientes pueden reparar o soldar directamente en la placa.
Número de serie
pin
instrucciones
1
La LLAVE
El control del botón final (función de 4 teclas, es necesario agregar otra resistencia
2
.silencio
El extremo del control de silencio (silencio cuando 3,3 V, el nivel de salida reproduce cuando el nivel de salida es bajo)
3
VCC
La fuente de alimentación positiva de 5 V (la fuente de alimentación de la batería de litio de 3,7 V necesita cortocircuitar el diodo)
4
TIÑO
Cátodo de fuente de alimentación
5
L
La salida del canal de sonido izquierdo
6
R
La salida del canal de sonido correcto
.extremo de control MUTE de silencio: se utiliza para controlar la placa del amplificador, MUTE cuando. silencio 3.3 V, nivel de salida de nivel bajo durante la reproducción.
El control del botón KEY: esta función requiere resistencia de conexión adicional y se pueden realizar teclas.
Función de mantenimiento del volumen de energía: salida predeterminada del 100% del volumen.A través del botón de control disminuye el volumen, y si el volumen de control es inferior al 15%, después de volver a aparecer el volumen de salida de electricidad es del 15%;Si el volumen de control es superior al 15%, la parte posterior después de encender el volumen del original.

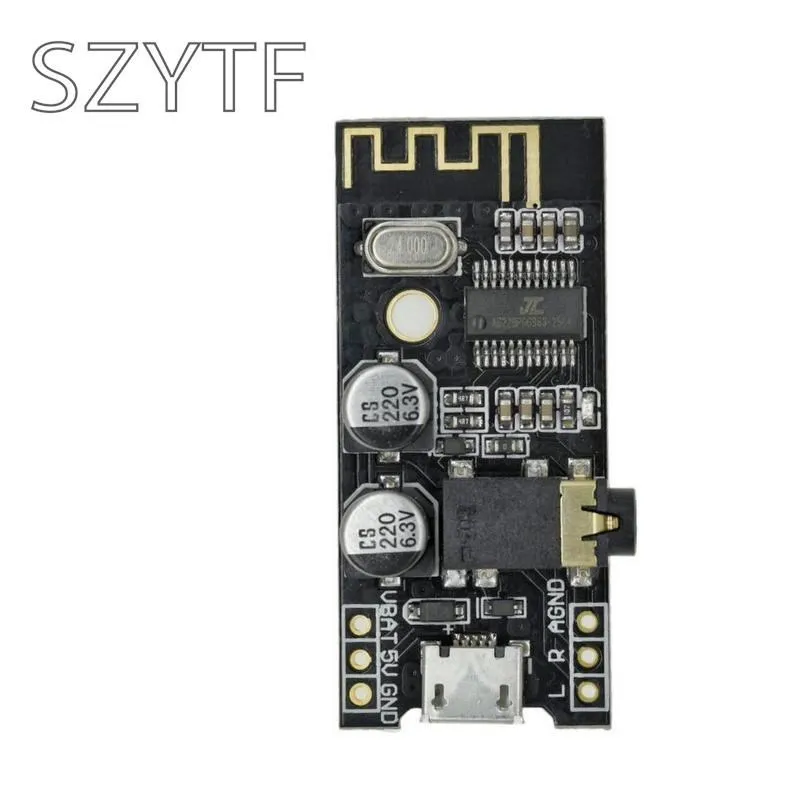

MH - M28:
Número de serie
pin
instrucciones
1
5 v
La fuente de alimentación positiva de 5 v
2
TIÑO
Cátodo de fuente de alimentación
3
VBAT
La batería de litio positiva de 3,7 4,2 V
4
L
La salida del canal de sonido izquierdo
5
R
La salida del canal de sonido correcto
6
AÑO
En el audio
1.Fuente de alimentación: puede usar directamente la fuente de alimentación MICRO USB Android Line de 5 V usando directamente, también se puede conectar a la fuente de alimentación de 5 V u otra 3.Batería de litio de 7 V.Presta atención a los 5 V y 3.Interfaz de fuente de alimentación de 7 V, presión eléctrica de 5 V en 5 V y gnd, 3.Batería de litio de 7 V en el VBAT y gnd.
2.La salida de audio: los auriculares se pueden conectar directamente a la interfaz de audio de 3,5 mm, también se pueden usar para cableado de entrada de placa de amplificador de potencia de audio (interfaz L/R/AGNDPuede ser conectado directamente).

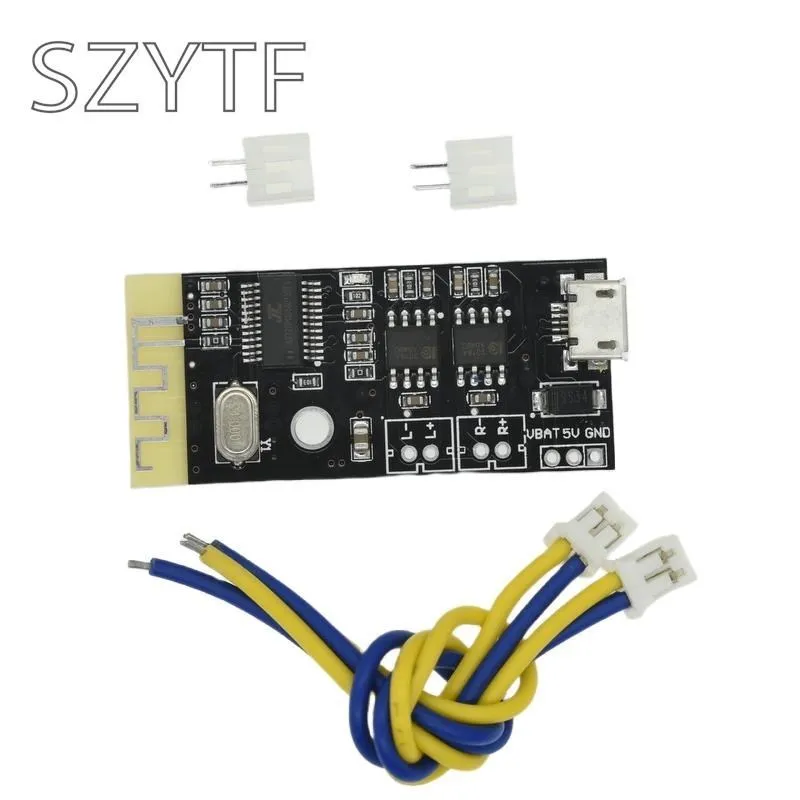

MH - M38:
Número de serie
pin
instrucciones
1
5 v
La fuente de alimentación positiva de 5 v
2
TIÑO
Cátodo de fuente de alimentación
3
VBAT
La batería de litio positiva de 3,7 4,2 V
4
L+/L -
Salida del canal de sonido izquierdo (conecte directamente el altavoz)
5
R + / R -
Salida del canal de sonido derecho (conecte directamente el altavoz)
1.Fuente de alimentación: puede usar directamente la fuente de alimentación MICRO USB Android Line de 5 V usando directamente, también se puede conectar a la fuente de alimentación de 5 V u otra 3.Batería de litio de 7 V.Presta atención a los 5 V y 3.Interfaz de fuente de alimentación de 7 V, 5 V a 5 V y encendido, 3.Batería de litio de 7 V en el VBAT y gnd.
Corriente de trabajo máxima 5 v2a, se recomienda el uso de una fuente de alimentación regulada 5 v2a, la calidad del sonido es mejor.
2.Admite tarjeta de sonido USB, sin controlador, plug and play). Con un módulo de conexión de cable USB y una computadora, la computadora se puede reproducir música a través de la salida del amplificador de potencia del módulo.
Alrededor de 3.La salida de audio: las señales de audio estéreo del canal de salida pueden ser respectivamente dos altavoces de 2 a 8 -, 3-5 w, empujar el depósito con altavoces de 4 o 5 w.
4.EstoproducciónEl producto ha enviado un circuito amplificador de potencia doble de 5 w.,¡No debe volver a captar otros amplificadores utilizados! Dos salidas de amplificador de potencia no pueden estar en paralelo ni unir el cátodo, de lo contrario dañar el chip del amplificador de potencia..
- Asuntos que requieren atención
- Extremadamente vulnerable a la interferencia de señales de alta frecuencia: antena bluetooth o fuerte interferencia electromagnética, intente colocarla lejos del lugar de envío de dispositivos inalámbricos como el lugar. Y la placa no puede acercarse a los objetos metálicos, mantenga una cierta distancia.
- Si el panel amplificador tiene corriente, causa la causa de la interferencia del cable de tierra, sugerimos no utilizar el cable del enchufe de salida del módulo bluetooth,Se requiere línea de soldadura, especialmente el cable de tierra para soldar, y la línea no puede ser demasiado larga, cuanto más corta, mejor, en la medida de lo posible, algo áspero.Problema de ubicación del amplificador de potencia de audio en la placa, debe captar el amplificador de potencia de audio en la entrada, la tierra puede probarse en una posición diferente de soldadura y alcanzar el sonido de corriente más baja.Se sugiere que la placa del amplificador de potencia y bluetooth separe la fuente de alimentación, el aislamiento del bluetooth y los amplificadores.
- Debido a que este producto tiene un diseño de placa desnuda, trate de no usar la mano para tocar la placa sobre los componentes, puede provocar que el chip matado estático se queme fácilmente.
Advertencia: este producto es una interfaz de carga para el modo de carga limitadora de corriente, ¡sin gestión de carga!Para su vida y seguridad de la propiedad, asegúrese de utilizar la producción normal del fabricante con una placa de protección de batería de litio; si la pérdida causada por un uso inadecuado, ¡la empresa no asume ninguna responsabilidad!
Otro: para uso de MH - M18 cuando es necesario prestar atención a los siguientes dos puntos:
Fuente de alimentación: el valor predeterminado utiliza una fuente de alimentación de 5 V. Si necesita usar una batería de litio de 3,7 V, debe reemplazar el diodo con 0603 0 de la resistencia, o directamente a la almohadilla de unión en ambos extremos del cortocircuito.
El módulo de audio Bluetooth es muy alto porque el requisito de fuente de alimentación afectará la calidad del audio, sugerimos unir el circuito de filtro LC, especialmente la fuente de alimentación del interruptor (como el cargador de teléfono móvil, etc.).
.puerto MUTE de silencio: este módulo es MUTE cuando el puerto sale alto nivel 3,3 V, salida de bajo nivel 0 V cuando se reproduce. El nivel alto de silencio de la placa del amplificador de potencia es efectivo para el acceso directo. Si el amplificador de potencia tiene un control silencioso de bajo nivel, es necesario agregar el circuito inverso.
