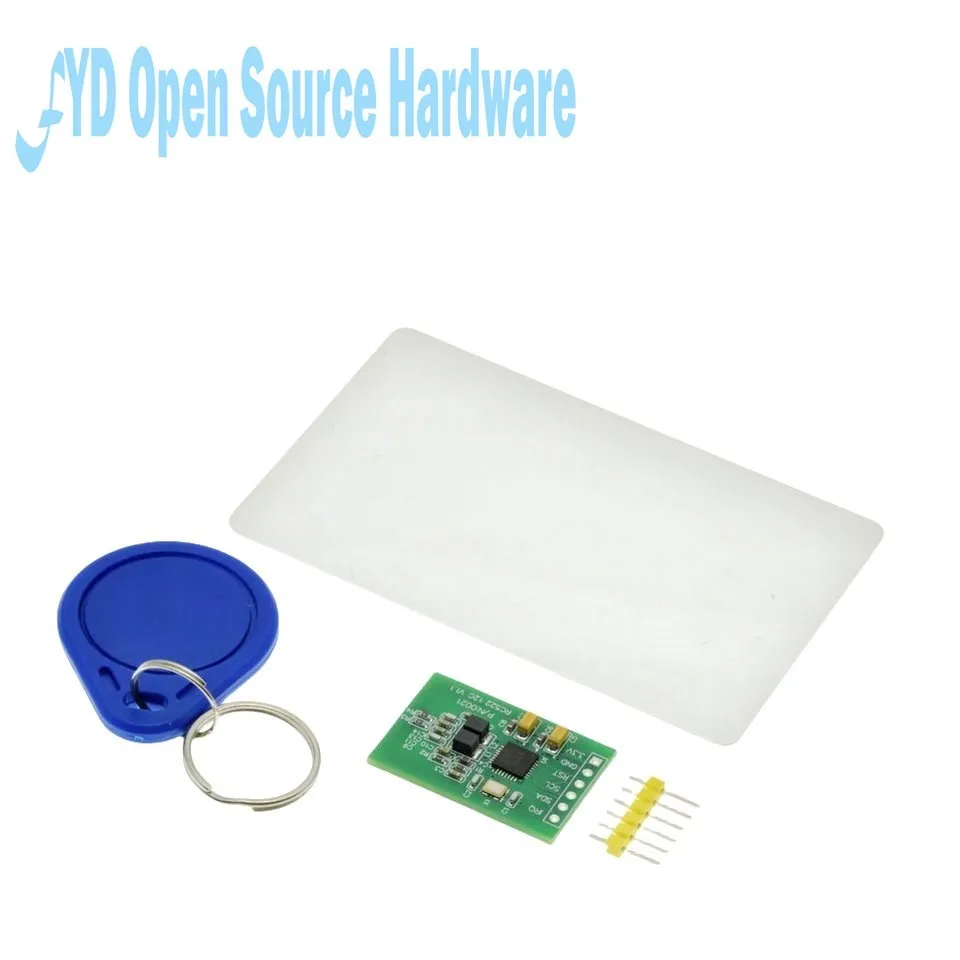

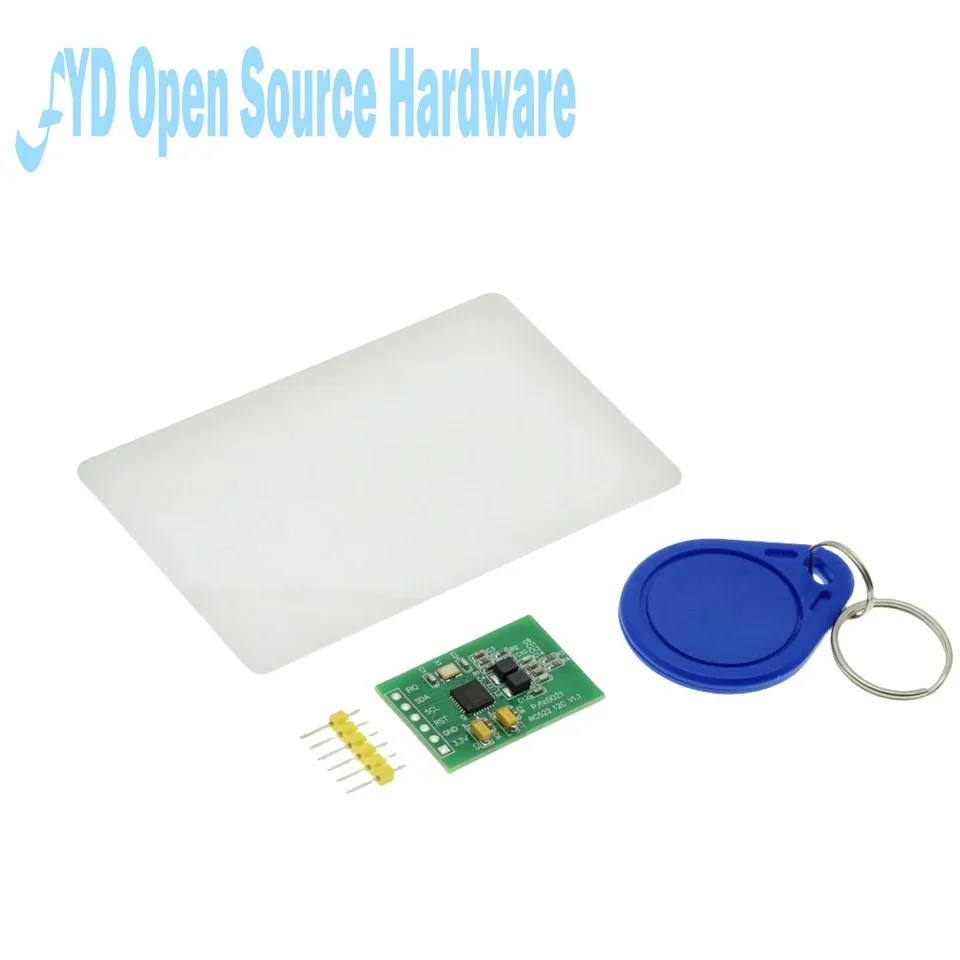

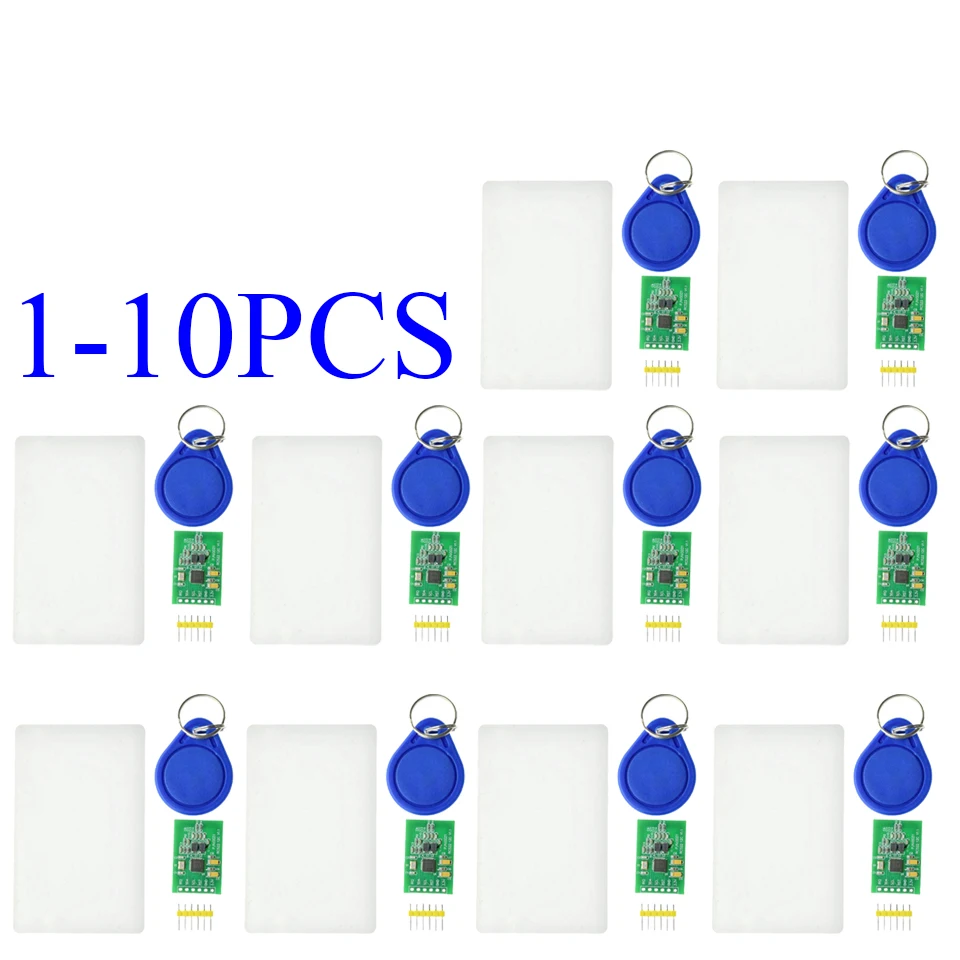

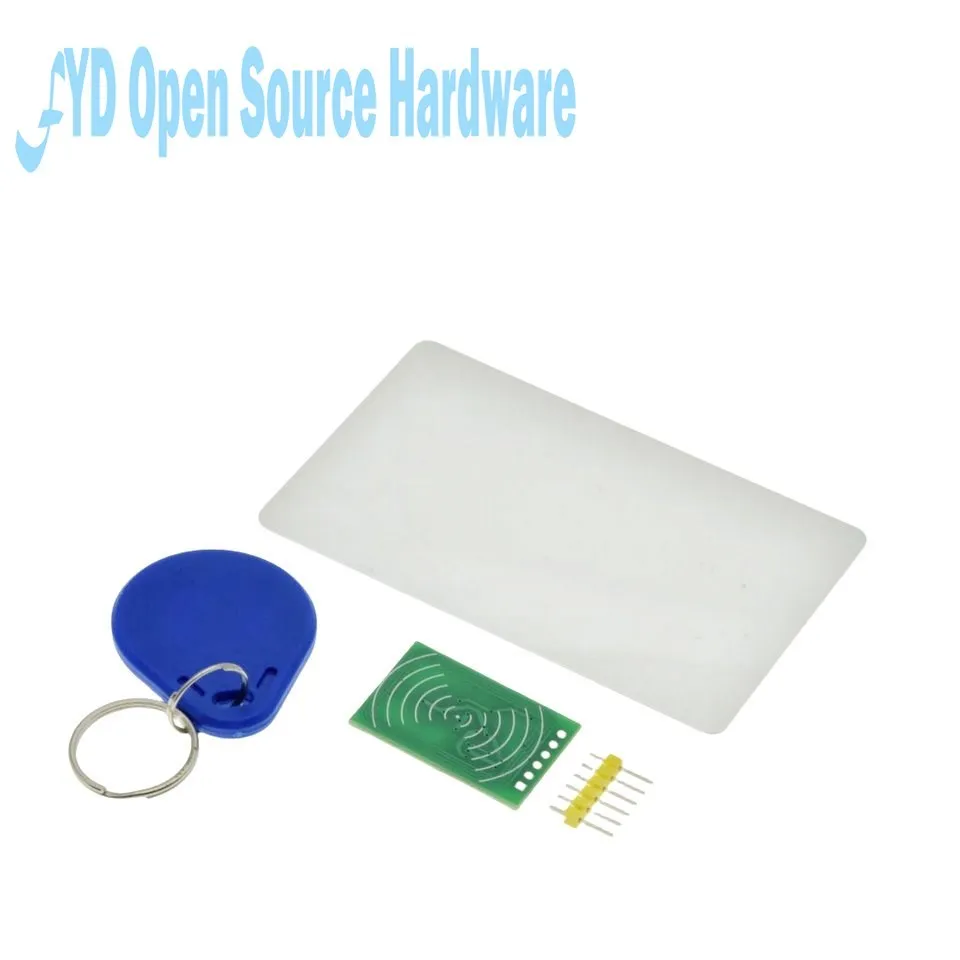

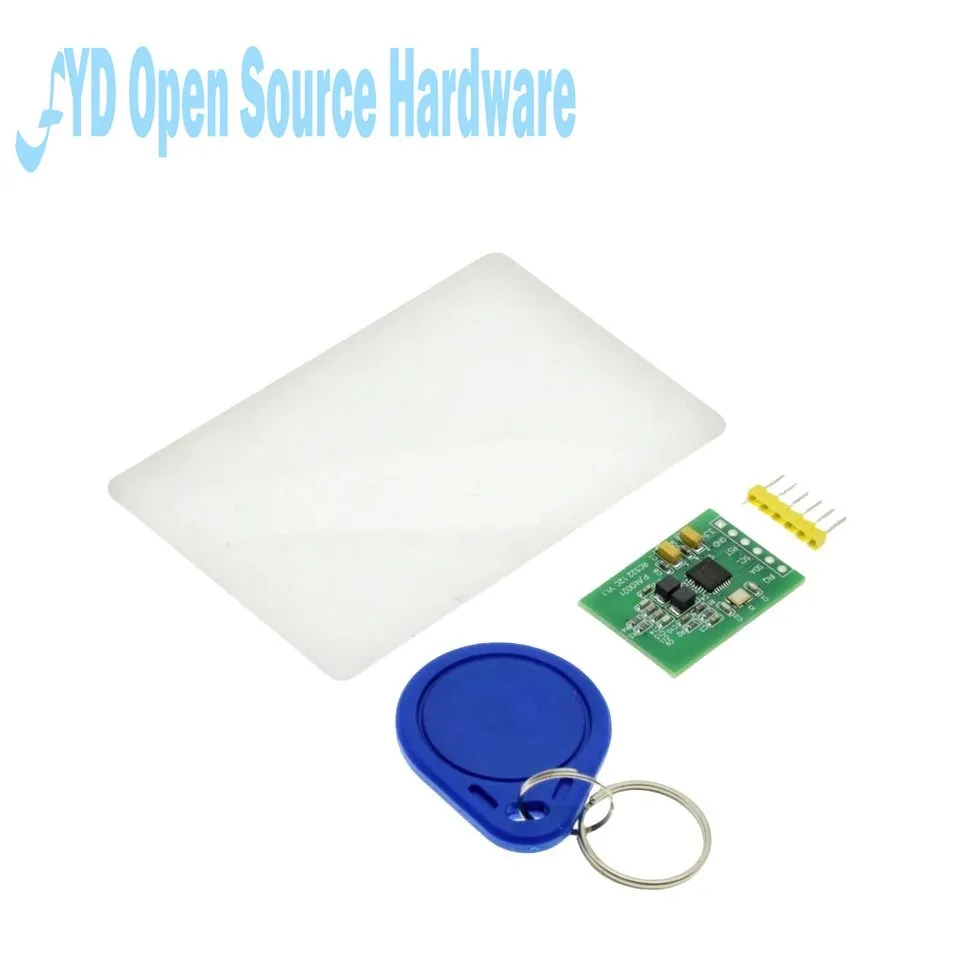

MFRC522 RC522 RC522 RFID de inducción de frecuencia de Radio y módulo de lectura y escritura de tamaño pequeño Mini 13,56 MHZ

Descripción del módulo:

El módulo RC522 se basa en el chip de estación base RF. El módulo es fácil de usar. Altamente fiable. El tamaño pequeño y otras características pueden ayudar a los clientes. Tarjeta de aplicación rápida sin contacto en el sistema.

Definición de PIN de interfaz y parámetros del módulo

El módulo Tamaño 35 MM * 25 MM, tamaño ultra pequeño, conveniente para integrar su sistema

Frecuencia DE TRABAJO DE 13,56 MHz

Voltaje de funcionamiento de 2,5 V a 3,6 V

Rutinas de uso de corriente de trabajo para corriente de tarjeta 20 mA (3,3 V)

Soporte tipo MIFIRE1 S50 S70 UltraLight Pro

Temperatura de trabajo-25 ~ + 85 grados

Etiquete la descripción funcional de los tipos de IO

Es fuente de alimentación de 3,3 V

Fuente de alimentación GND

Restablecimiento de entrada RST

MISO salida SPI boca de la salida de la máquina

MOSI entrada SPI boca de la máquina

Entrada de reloj de boca SCK SPI

Boquilla SPI de entrada NSS
