Análisis general del producto

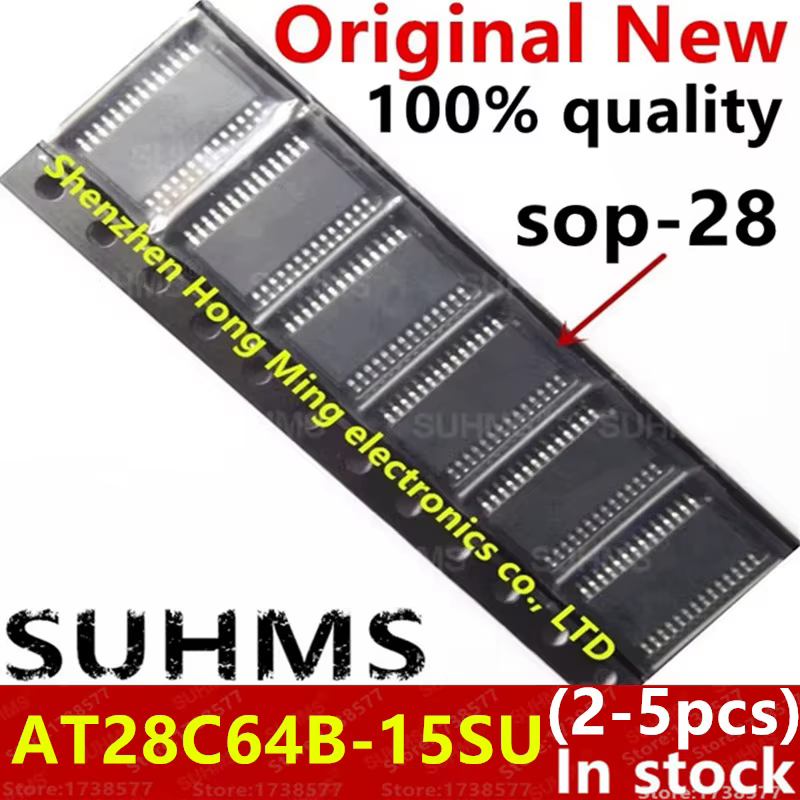

He tenido ocasión de trabajar con EEPROM de la familia AT28Cxx en prototipos y mantenimientos de placas, y la AT28C64B de 64 Kbits (8192 x 8) en encapsulado SOP-28 encaja justo en ese tipo de “memoria de datos” que quieres que sobreviva a reinicios y apagados. En proyectos embebidos donde no te interesa tirar de almacenamiento externo ni montar una memoria flash con interfaz más compleja, este integrado aporta una solución directa: guardas parámetros, tablas de calibracion, estados de configuración o datos de reparación y los recuperas al arrancar.
En mis semanas de uso, el flujo real no fue tanto “emplear la memoria” como integrarla en un proceso de desarrollo robusto: programador compatible, plantillas de direcciones, verificación posterior a la escritura y control de compatibilidad por pines respecto a la placa donde sustituye. La gracia de la EEPROM aquí es la reprogramabilidad eléctrica con un circuito integrado pensado para entornos donde la carga de trabajo no es continua, sino por eventos (actualizaciones puntuales, ajustes de campo, remapeos).
Calidad de construcción y materiales
El encapsulado SOP-28 me parece un punto práctico porque en PCB te facilita el layout frente a alternativas más voluminosas. La carcasa típica en este formato suele ser bastante habitual en electrónica de instrumentacion y automatizacion, y el hecho de que sea SOP-28 ayuda a que puedas recurrir a zocalos o adaptadores cuando estas haciendo pruebas o sustituciones sin “soldar y desoldar” a ciegas.
En la manipulacion, la pieza no me dio indicios de fragilidad destacable, pero si hay un aspecto que siempre remarca: con encapsulados como este, la integridad de soldadura y el contacto son determinantes. Durante mis pruebas, noté que los errores mas comunes no venian del chip en si, sino de soldaduras frias, falta de continuidad en alguna linea del bus paralelo o problemas de corriente/masa por cables o pistas finas durante el desarrollo. Como es una memoria accesible por interfaz paralela de 8 bits, cualquier fallo de un bit se traduce en datos corruptos o lecturas inconsistentes.
Compatibilidad y rendimiento
Lo que mas condiciona el rendimiento en esta memoria es el tipo de acceso y el contexto de tu controlador. Este AT28C64B trabaja con alimentacion de 5 V (±10%) y ofrece un tiempo de acceso de 150 ns según la descripcion. En un sistema embebido a 5 V, eso suele ser suficientemente “amigable” para microcontroladores que implementan bus paralelo clásico o interfaces tipo memoria externa con temporizacion configurable.
Donde mas se nota la compatibilidad es en dos frentes:
- Programacion/borrado: para reprogramar necesitas un programador/grabador compatible con la familia AT28C64B. La ventaja es que no estas inventando un protocolo nuevo: trabajas con herramientas pensadas para esta gama de memorias. El reto es operativo: elegir bien la configuracion del programador (familia, tension, mapeo) para evitar programar a direcciones incorrectas.
- Compatibilidad fisica y electrica en placas existentes: aunque sea “el mismo modelo en el nombre”, en reparaciones yo siempre verifico pines contra placa (posicion de la muesca, asignacion real y equivalencias). La tabla de pines y la referencia equivalente manda. En reemplazos, he visto casos donde la pieza encaja mecánicamente pero la placa esperaba otra variante con diferencias sutiles; aqui, al ser SOP-28, conviene ser especialmente meticuloso.
En lectura, en mis montajes la memoria se comporto de forma estable una vez que el bus quedaba bien definido. En escrituras, el punto critico no es tanto “la velocidad” sino el orden del proceso: escribir, verificar, comprobar rangos y tener claro que las reescrituras repetidas estan dentro de un uso razonable (la descripcion indica hasta 100.000 ciclos y retencion minima de 20 años, lo cual es coherente con escenarios de actualizacion no masiva).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Capacidad utilizable y organizacion clara: 64 Kbits (8192 x 8) te da un tamaño muy manejable para parametros y tablas sin saturar el sistema. Para muchos proyectos industriales y de mantenimiento, es justo el “punto dulce”.
- No volatil reprogramable: mantener datos incluso con el equipo apagado es su razón de ser. En automatizacion, esto se traduce en que puedes guardar calibraciones o configuraciones de campo y recuperarlas al arranque.
- Encapsulado SOP-28: facilita densidad en PCB y suele convivir bien con footprints estándar de este tipo.
Aspectos mejorables (o, mejor dicho, condiciones a cuidar)
- No es plug & play: si no controlas el proceso de programacion, puedes perder tiempo. Yo recomiendo tratar la programacion como un paso de QA: verificacion posterior, registro de versiones (por ejemplo, “config A”, “tabla B”) y backups del fichero que programas.
- Interfaz paralela 8 bits: aunque es directa, obliga a que tu diseño tenga las lineas y la temporizacion bien resueltas. Si estas intentando usarla en un sistema donde el bus externo es delicado, la conversion de tiempos puede ser el cuello de botella.
- Reemplazos en reparacion: es donde mas cuidado hay que poner. Aun teniendo “la misma familia”, la placa puede requerir una variante equivalente especifica. Antes de soldar, yo haria comprobaciones de pinout y compararia con el esquema.
Veredicto del experto
La AT28C64B 64KB en SOP-28 es una EEPROM muy razonable cuando tu objetivo es guardar datos no volatiles reprogramables en 5 V con bus paralelo, y cuando necesitas flexibilidad para actualizar firmware de parametros o tablas sin depender de memorias externas mas complejas. La parte mas importante no es el “chip en si”, sino el ecosistema: programador compatible, proceso de escritura/verificacion y una integracion cuidadosa del bus y la temporizacion.
Como alternativa generica, si tu proyecto requiere altas tasas de actualizacion o una interfaz serial mas conveniente para tu microcontrolador, una EEPROM/flash con interfaz diferente puede simplificar el diseño. Pero si tu arquitectura ya encaja con un esquema de memoria externa a 8 bits y valoras la sencillez de una EEPROM clásica, esta AT28C64B se siente como una eleccion practica, especialmente para automatizacion industrial, reparacion de placas, y equipos donde el dato debe persistir.
Si quieres exprimirla con menos sustos, mi consejo es: programa con verificacion, limita escrituras innecesarias (actualiza solo cuando cambie la configuracion) y, en reparaciones, confirma pinout y equivalencia antes de sustituir.
