Descripción

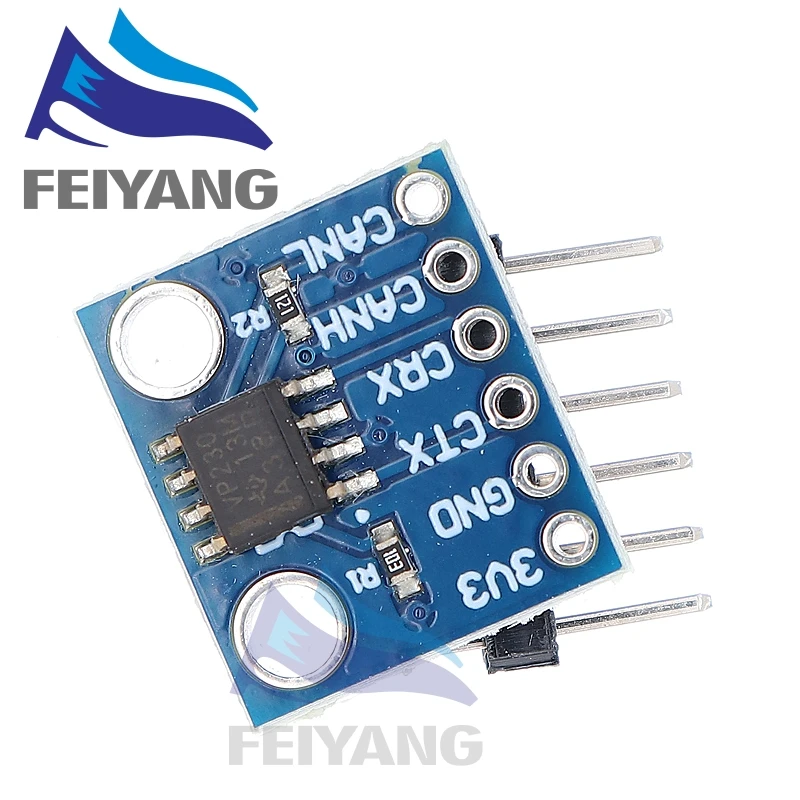

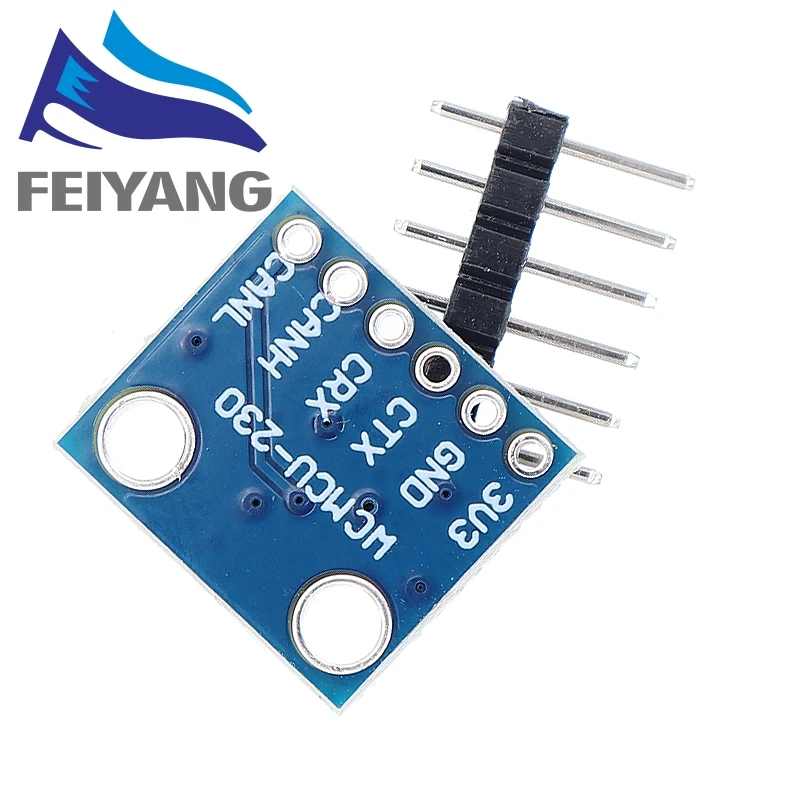

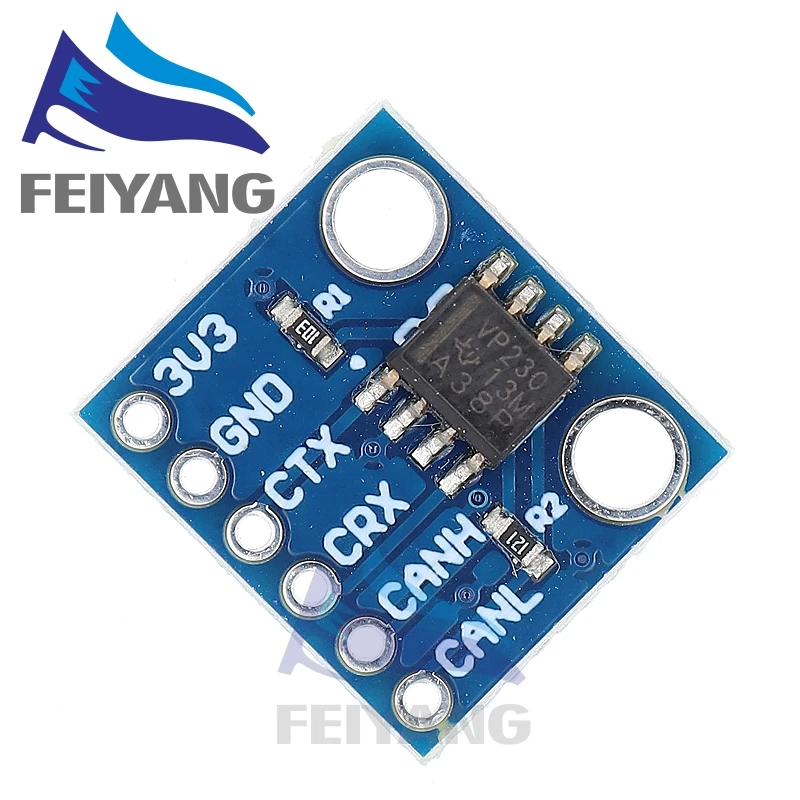

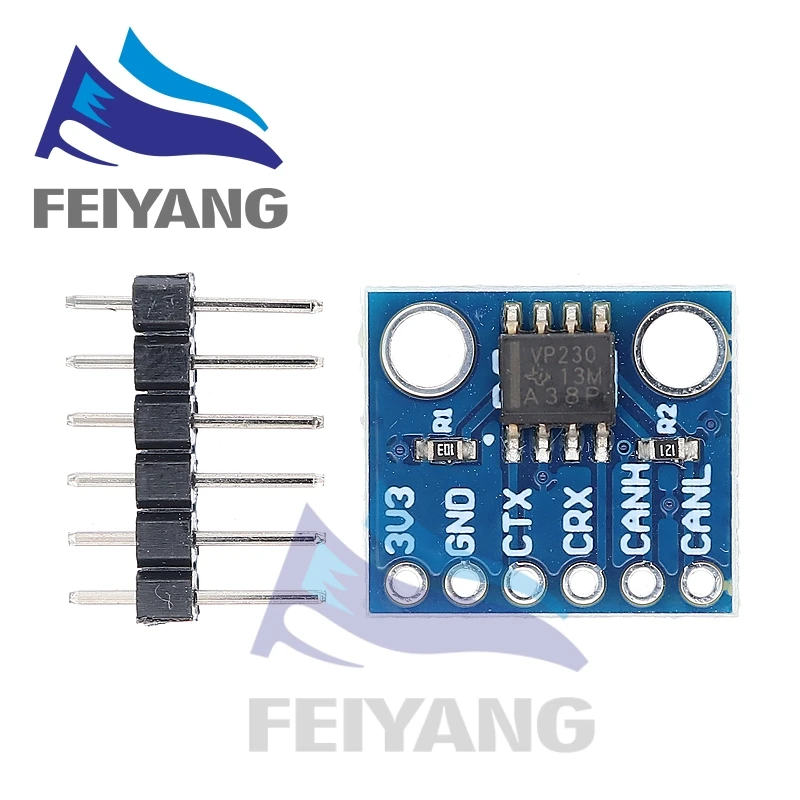

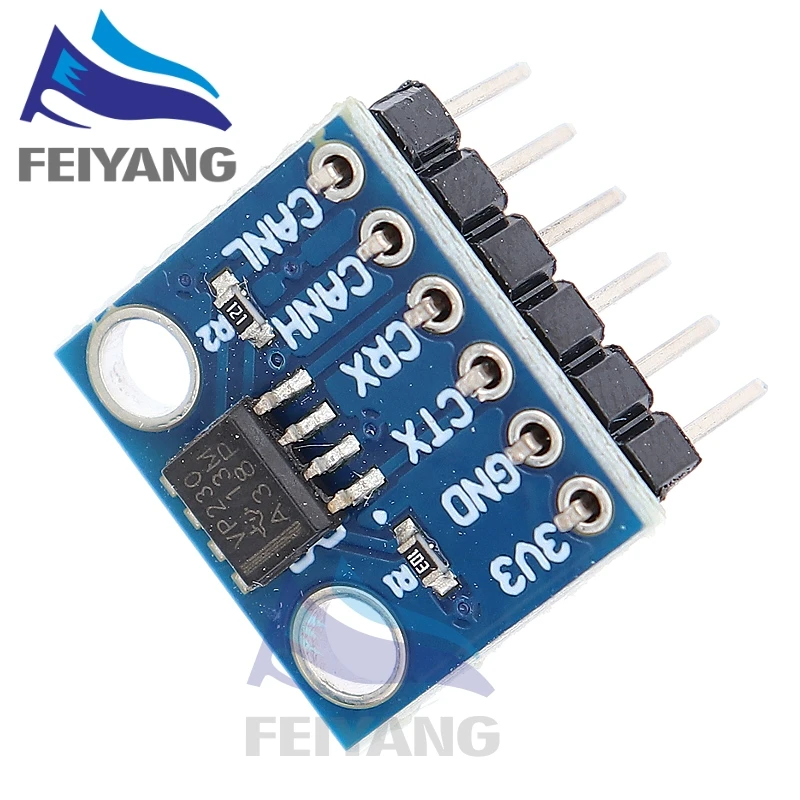

Transceptor de bus MCU-230 SN65HVD230 Módulo de comunicación CAN MCU230
Características principales y funciones de pin
SN65HVD230 se puede utilizar en entornos de mayor interferencia.El dispositivo tiene buenas capacidades de transceptor a diferentes velocidades y sus principales características son las siguientes:
Totalmente compatible con la norma ISO11898;
Alta impedancia de entrada, permitiendo 120 nodos;
Modo de espera de baja corriente, la corriente típica es de 370 μ A;
La velocidad de transmisión de la señal puede alcanzar 1 Mb/s;
Con funciones de protección térmica y protección contra fallas de circuito abierto;
Tiene la función de resistir interferencias transitorios y proteger el bus;
Control de pendiente para reducir la interferencia de radiofrecuencia (RFI);
Receptor diferencial con amplia gama de interferencias de modo común y resistencia a interferencias electromagnéticas (EMI).
Modo de funcionamiento y lógica de control.
El SN65HVD230 tiene tres modos de funcionamiento diferentes: alta velocidad, pendiente y espera. Su control de modo de funcionamiento se puede lograr a través del pin de control Rs. La Figura 2 es un diagrama de aplicación típico de SN65HVD230 en un sistema de bus CAN. Como se puede ver en la figura, el pin de salida Tx del controlador CAN está conectado al terminal de entrada de datos D del SN65HVD230, que puede transmitir los datos enviados por este nodo CAN a la red CAN; El pin receptor Rx del controlador CAN está conectado al terminal de salida de datos R del SN65HVD230 para recibir datos. El puerto de selección de modo SN65HVD230 Rs se conecta a través de un puente y una resistencia de pendiente conectada a tierra en un extremo. Se pueden seleccionar tres modos de funcionamiento a través de hardware, con una resistencia de pendiente de 0 a 100k Ω como potenciómetro.
