Descripción
Características del producto
El controlador de puente USB a SMBUS altamente integrado del CP2112 integra un controlador de función USB 2.0 de velocidad completa, un oscilador transceptor USB y ocho pines GPIO.Todas las opciones de personalización y configuración se pueden seleccionar a través de un simple configurador basado en GUI.Los dispositivos estándar de clase HID no requieren el desarrollo de firmware ni controladores complejos.El dispositivo CP2112 permite conexiones USB rápidas con un mínimo esfuerzo de desarrollo.
Parámetro del producto
Fuente de alimentación del bus USB: 4,0 a 5,25 V
Autoalimentado: 3,0 a 3,6 V
Voltaje de entrada/salida: 1,8 V a VDD
Temperatura de funcionamiento: -40°C ~ 85°C
Circuito de reinicio en chip, regulador en chip: salida de 3,45 V
Cumple con el estándar USB 2.0; Velocidad máxima (12 Mbps)
Estado suspendido por USB a través de pines SUSPEND y/SUSPEND
ROM programable única integrada de 194 bytes para almacenar información personalizable del producto
Tampón de datos SMBus de 512 bytes, velocidad de reloj configurable Dirección del dispositivo El valor de 7 bits es la dirección del dispositivo secundario de CP2112
API de biblioteca Windows, Mac y Linux HID a SMBus para un rápido desarrollo de aplicaciones y especificaciones de interfaz de acceso abierto.

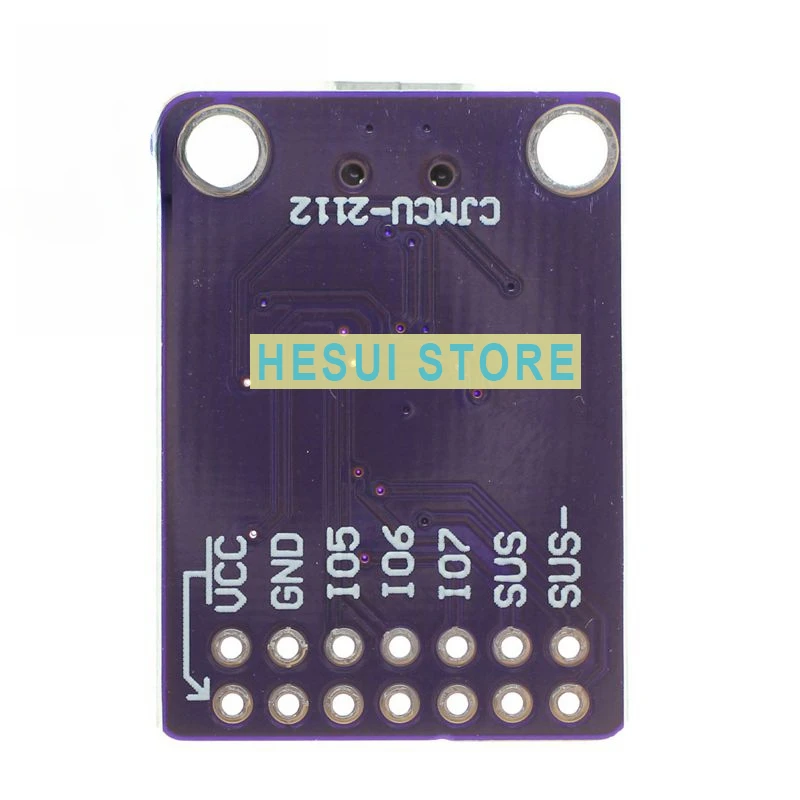

Se pueden configurar ocho GPIO para entradas/salidas y salidas de fugas/empuje abierta, las salidas de reloj se pueden configurar para dispositivos externos de 48 MHz a 94 kHz y los LED se pueden cambiar durante la lectura/escritura de SMBus

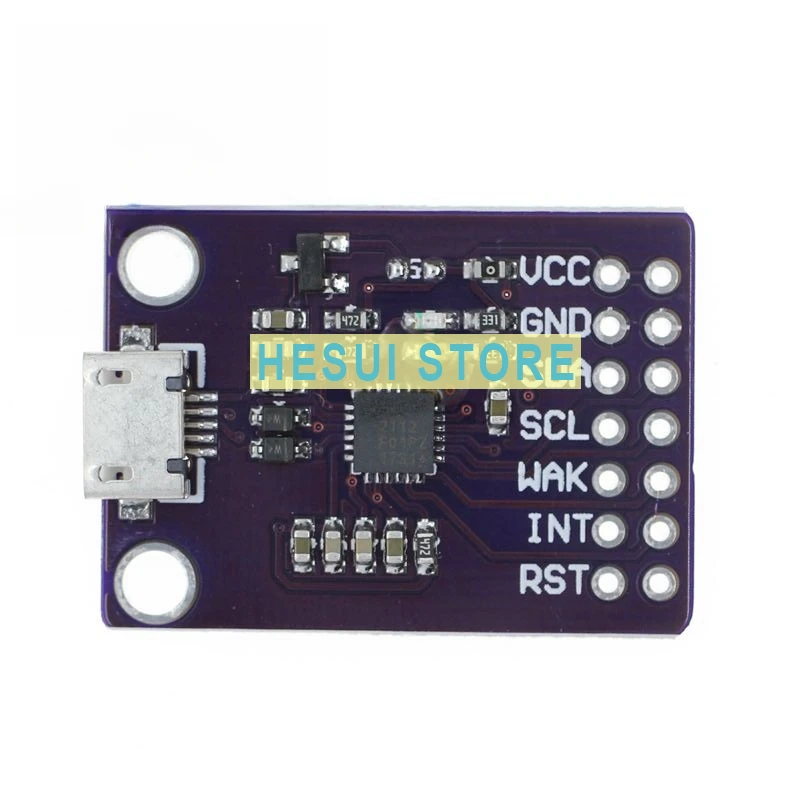

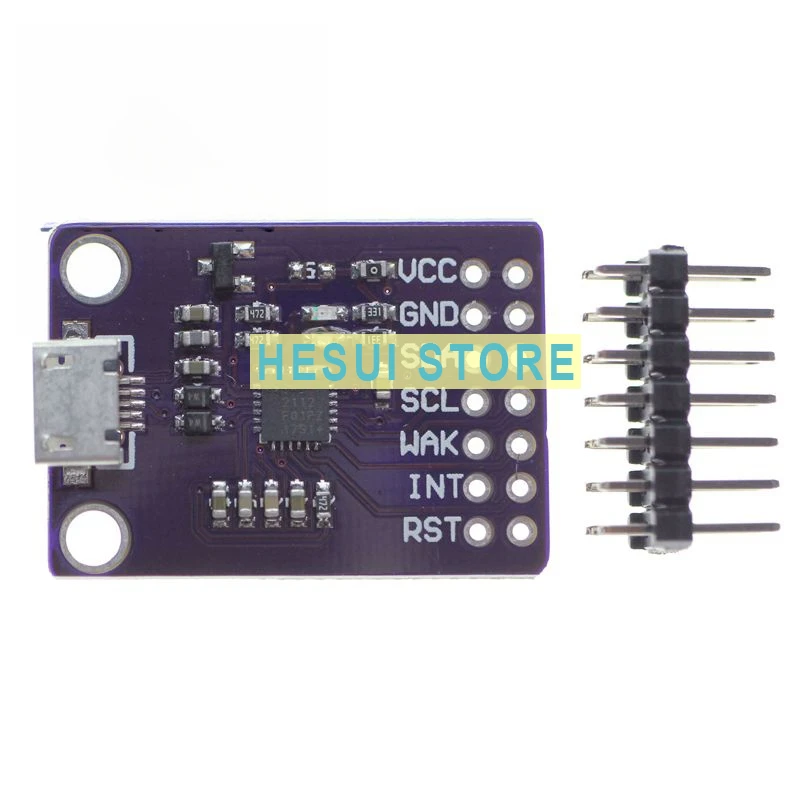

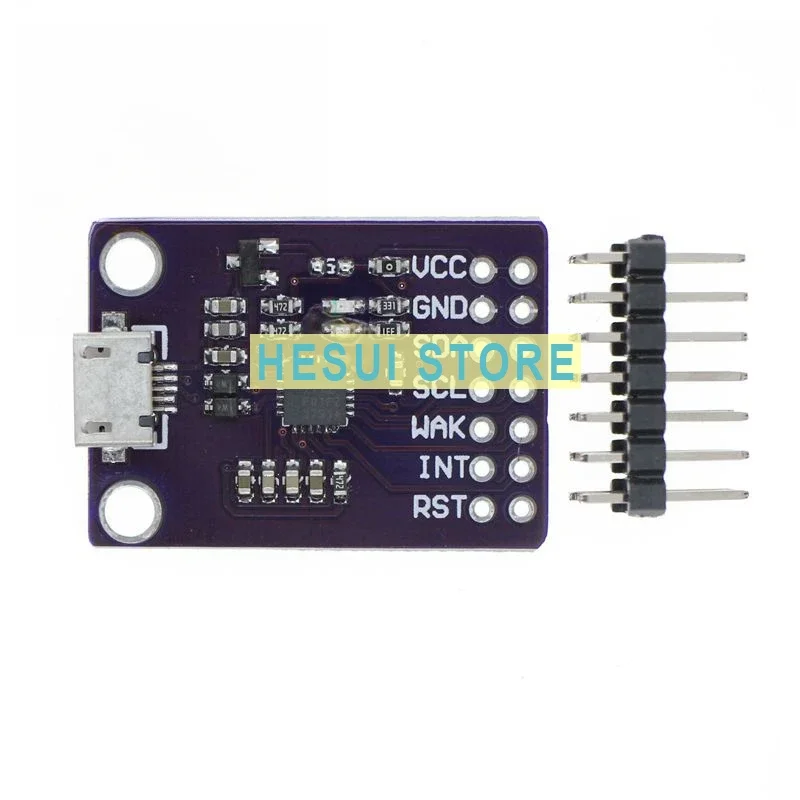

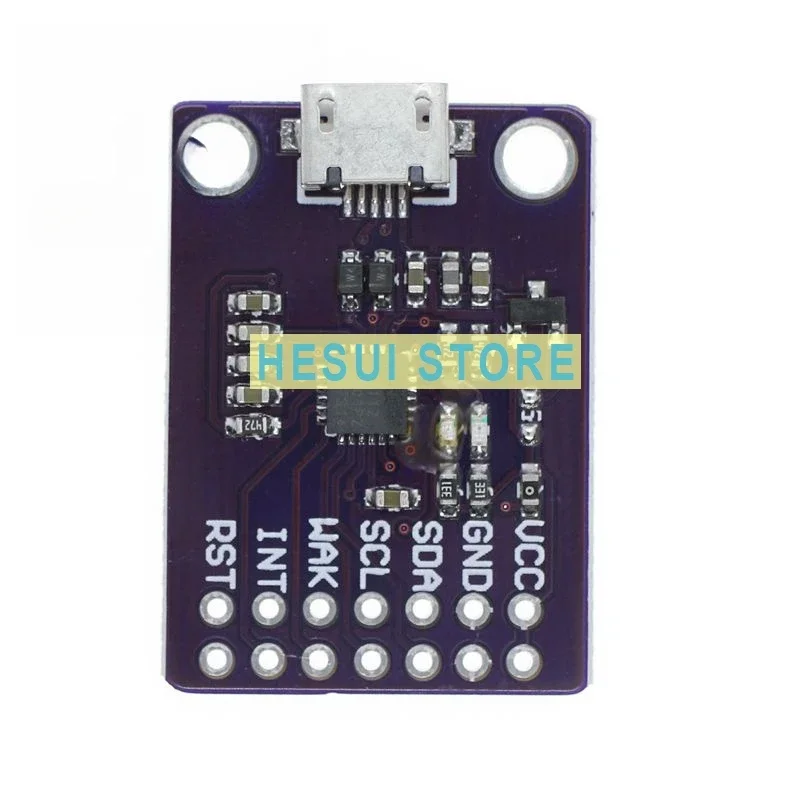

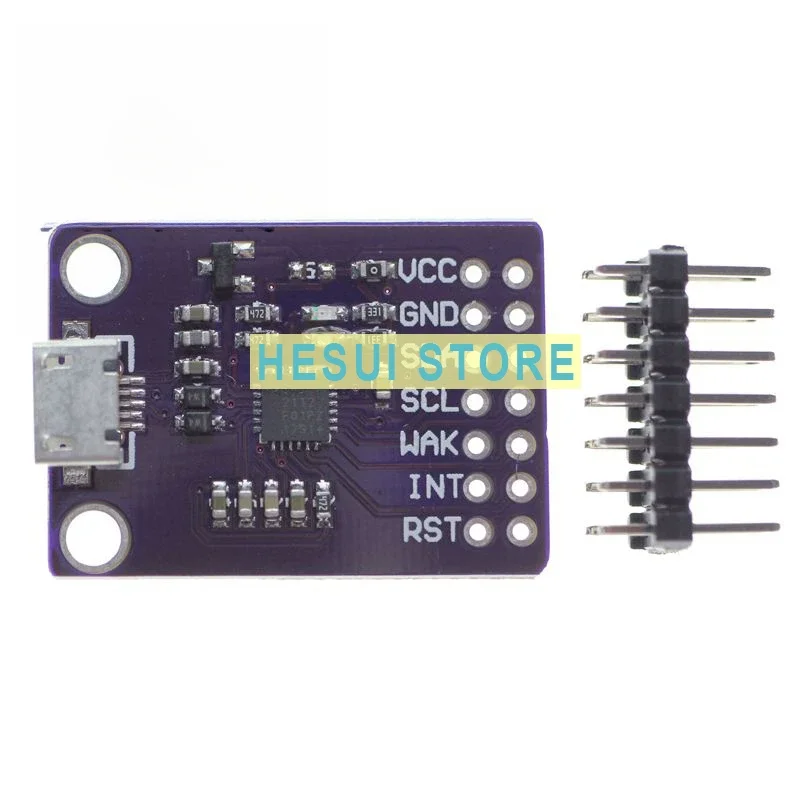

Tamaño del módulo: 29,5 mm x 21,3 mm, con dos orificios de montaje M3, un puerto hembra MicroUSB
Aplicaciones: Controlador portátil, dongle USB, grabación de datos
