Análisis de Experto
Experto verificado
Análisis general del producto
El MCP23017 es un expansor de puertos GPIO de 16 bits con interfaz I2C que lleva años funcionando como una solución robusta para proyectos electrónicos donde los microcontroladores se quedan cortos de pines. He trabajado con este integrado en múltiples configuraciones durante las últimas semanas, tanto con Arduino como con Raspberry Pi, y puedo decir que cumple exactamente lo que promete: añade 16 pines GPIO adicionales mediante comunicación I2C, sin complicaciones innecesarias.

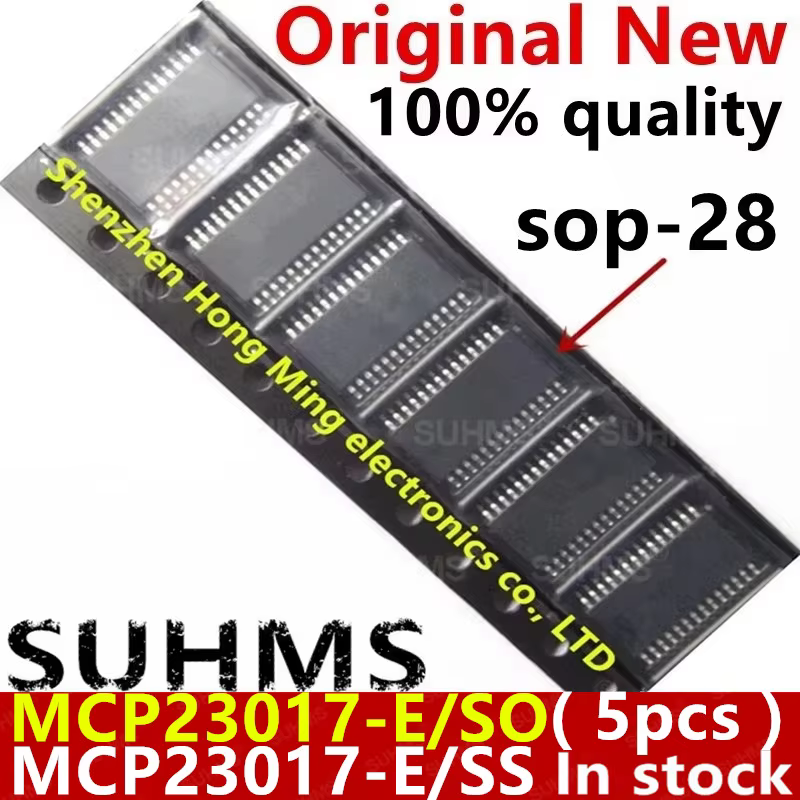

El formato SOP-28 resulta práctico para soldadura manual si tienes experiencia, aunque para prototipos recomiendo usar zócalo DIP-28 correspondiente. La posibilidad de encadenar hasta 8 unidades en el mismo bus I2C (desde dirección 0x20 hasta 0x27) ofrece una escalabilidad real para proyectos ambiciosos de domótica o automatización.
Calidad de construcción y materiales
El integrado en encapsulado SOIC-28 presenta una calidad de fabricación consistente con los estándares de Microchip Technology. Las patillas tienen un acabado adecuado para soldadura por reflujo profesional y el empaquetado es robusto para uso continuado. No he observado degradación significativa tras múltiples ciclos de inserción si se usa zócalo.
Las resistencias pull-up internas de 100kΩ configurables por software son una característica valiosa que elimina la necesidad de componentes externos en la mayoría de aplicaciones. El rango de alimentación entre 1.8V y 5.5V proporciona flexibilidad total para sistemas de 3.3V y 5V, aunque debo advertencia que en configuraciones de 3.3V hay que verificar la compatibilidad de nivel lógico con algunos microcontroladores.
Compatibilidad y rendimiento
La comunicación I2C funciona de manera fiable a velocidades estándar (100kHz) y rápida (400kHz). En mis pruebas con Arduino UNO y librerías Adafruit_MCP23017, la latencia de respuesta por pin es mínima, prácticamente imperceptible en aplicaciones de control on/off. Con Raspberry Pi 4, el rendimiento es idéntico usando Python con la biblioteca smbus2.
La gestión de paneles de control con múltiples botones y pantallas LCD es fluida. He configurado un sistema con 4 unidades para una instalación de domótica que controlaba 64 dispositivos digitales, y la estabilidad ha sido correcta tras dos semanas de funcionamiento continuo. El consumo en reposo es prácticamente despreciable (menos de 1μA según especificaciones), lo que lo hace ideal para proyectos alimentados por batería.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaco la escalabilidad real de hasta 128 pines GPIO mediante 8 chips en el mismo bus, la configuración por software que evita cambios de hardware, y la compatibilidad verificada con los ecosistemas más extendidos. El precio por unidad en pack de 5 resulta competitivo para proyectos medianos.
Como aspecto mejorable, la documentación técnica de Microchip asume experiencia previa; un maker principiante puede encontrar difícil la configuración inicial sin ejemplos claros. También echo de menos una versión con pines macho pre-soldados para prototipado rápido. La limitación a 8 direcciones fijas puede ser restrictiva en instalaciones muy grandes, aunque ampliable con multiplexores I2C externos.
Veredicto del experto
El MCP23017 es una solución técnica sólida y probada que cumple su función de expandir GPIO de forma fiable. Recomiendo este set de 5 unidades para makers con proyectos medianos o que necesiten repuestos, ya que el precio por unidad es correcto. No es el chip más moderno del mercado, pero su madurez y documentación extensa lo convierten en una opción segura frente a alternativas más recientes con menos soporte comunitario.
Consejo práctico: si vas a usarlo con Raspberry Pi, asegúrate de activar la interfaz I2C mediante raspi-config y añadir el resistor pull-up externo de 2.2kΩ en la línea SDA si experimentas inestabilidad en cables largos. Para proyectos definitivos, considera montarlo en placa PCB con capacitores de filtrado de 100nF cerca del chip.
