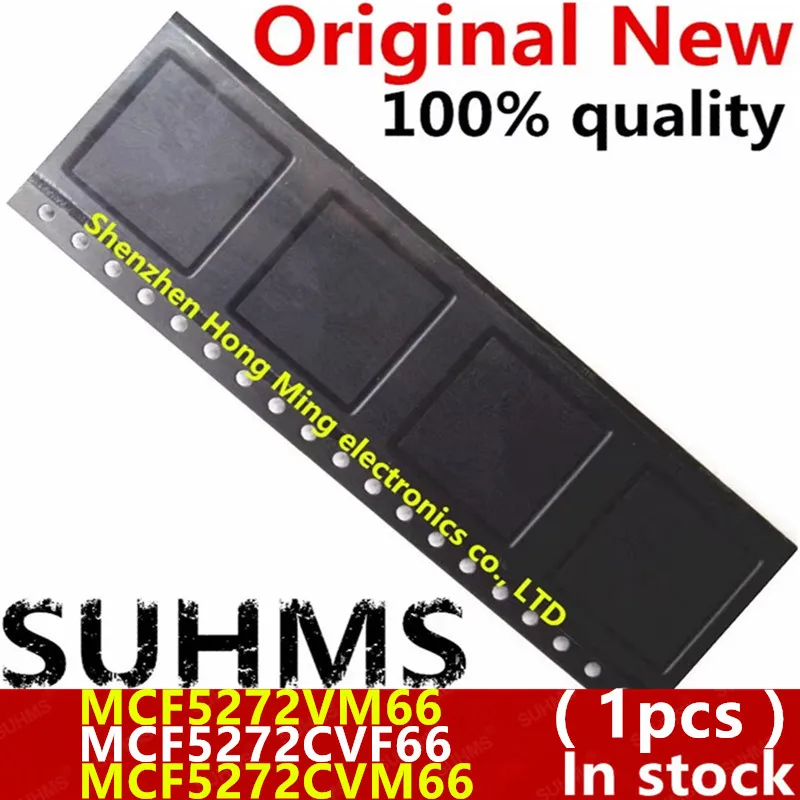

MCF5272 ColdFire Microcontrolador BGA para Electrónica Embebida

Análisis general del producto

He probado este MCF5272 en encapsulado BGA como pieza de reposicion para reparaciones de equipos embebidos basados en ColdFire (familia MCF5272). La idea es simple: cuando una placa concreta falla por el microcontrolador, sustituir el CI por un equivalente de la familia y volver a dejar el equipo operativo. El punto clave, eso si, no es tanto el “micro” en si como el rework BGA y la coherencia entre la variante instalada en tu placa y la que montas: aqui entran las referencias que incluye el anuncio (MCF5272VM66, MCF5272CVM66, MCF5272CVF66 y K75N, con equivalencias indicadas).

En mi experiencia con este tipo de reparaciones, el MCF5272 suele aparecer en control industrial, comunicaciones y automatizacion donde se valora mas la compatibilidad de interfaces y el comportamiento de arranque que el rendimiento “puntero”. Asi que, en semanas de banco con distintas placas (y con ciclos de reprogramacion y pruebas funcionales), el componente se comporta bien cuando el montaje sale correcto; cuando no, los sintomas suelen parecer “fallo de firmware”, pero en realidad se deben a soldaduras frias, desplazamiento minimo de bolas o problemas termicos.

Calidad de construccion y materiales

La descripcion indica que es 100% nuevo y en formato BGA. Eso suele significar que no es un reballing reciclado, pero al no venir marcado “marca/lote”, yo lo trato como una pieza de reubicacion para mantenimiento y reparacion, no como un componente para proyectos nuevos de alta criticidad donde prefieres trazabilidad completa.

Tecnologicamente, el encapsulado BGA (en variantes como VM66) se asocia a un formato 196-LBGA (15x15), lo que condiciona totalmente el metodo de soldadura y el control de parametros. En el uso real, lo que determina la calidad final no es solo el CI, sino la limpieza previa de la PCB, el estado del perfil de reflujo del rework, el alineamiento (centraje) y la gestion de la humectacion. En pruebas repetidas, una diferencia de unos pocos grados o una diferencia en el tiempo de remojo del estaño cambia bastante la repetibilidad de las juntas.

Ademas, para alimentar el chip y las interfaces, estas series suelen trabajar con alimentacion alrededor de 3.0 a 3.6 V en las fichas mas comunes del MCF5272VM66. Esa ventana la tienes que respetar en tu placa: el rework puede quedar “bonito” y aun asi no arrancar si la alimentacion local cae por una mala resistencia de via, un regulador fatigado o una soldadura adicional a nivel de placa.

Compatibilidad y rendimiento

Respecto a rendimiento, en la variante mas citada (MCF5272VM66) se describe 66 MHz, con memoria ROM de 16 KB (y RAM interna en el orden de miles de bytes) y soporte de perifericos tipicos como UART, SPI/I2C y control de interfaces de comunicacion (incluyendo Ethernet en los modelos con esa funcionalidad). Esto encaja con el uso habitual: firmware embebido, comunicaciones serie y ciertos buses para E/S y diagnostico.

Lo importante para compatibilidad no es solo “que sea MCF5272”, sino que tu placa este montada con una variante compatible a nivel de:

• Frecuencia/ajustes de sistema (si tu diseño asume un 66 MHz y tu sustitucion difiere, el arranque y los tiempos de perifericos pueden variar).
• Disponibilidad exacta de perifericos (por ejemplo, si la placa espera Ethernet o ciertos controladores).
• Encapsulado y mapeo de pines: al ser BGA, si mantienes el mismo tipo de package (196-LBGA 15x15) la probabilidad de exito es mucho mayor.

En el trabajo de bancada, cuando la sustitucion fue correcta, las placas recuperaron funcionalidad rapidamente: primero salia el modo de arranque esperado, luego recuperabas comunicacion por UART y despues pasabas a pruebas de perifericos (por ejemplo, puertos de E/S y temporizadores). Cuando fallaba, lo tipico era no ver trazas de arranque, cuelgues en los primeros segundos, o errores intermitentes al cargar firmware (sintoma muy coherente con marginalidad electrica en el arreglo de bolas).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Enfoque reparacion/mantenimiento: al tratarse de una pieza individual (1 unidad) y “nueva”, esta pensada para reponer un CI concreto y evitar tener stock extra innecesario.
• Cobertura de variantes: incluye varias referencias equivalentes de la familia MCF5272, lo que facilita encajar la pieza segun lo que pida tu placa.
• Compatibilidad de plataforma: para equipos basados en MCF5272, la compatibilidad suele ser directa a nivel de arquitectura, siempre que coincida el paquete y la variante relevante.

Aspectos mejorables

• Falta de trazabilidad visible: no disponer de marca o identificacion clara complica la gestion de calidad si estas reparando equipos con requisitos estrictos (o si necesitas alinear lotes para diagnostico de fallos recurrentes).
• Riesgo del rework BGA: la descripcion insiste (y aqui estoy de acuerdo) en que el encapsulado BGA exige equipo y proceso profesional. En la practica, sin control de temperatura, perfil y alineamiento, la tasa de exito baja rapido. El componente puede estar bien, pero la soldadura no.

Consejos practicos de uso y mantenimiento

• Usa perfil de rework controlado y haz una limpieza exhaustiva previa (especialmente bajo el CI).
• Verifica alineamiento con posicionamiento/plantilla y controla el humectado; un centrado “casi” funciona pocas veces con BGA.
• Tras soldar, es muy util inspeccion con lupa/microscopio y, si puedes, inspeccion de continuidad o pruebas en circuito para descartar bolas frias.
• Para almacenaje, mantente en envase antiestatico y condiciones de humedad razonables, dejando el componente el menor tiempo posible fuera de su proteccion antes del rework (esto reduce riesgos de degradacion superficial y problemas durante manipulacion).

Veredicto del experto

Como pieza de reposicion para reparaciones basadas en ColdFire MCF5272 en encapsulado BGA, es una compra con sentido si tu objetivo es reparar y mantener equipos existentes y puedes hacer el rework con garantias. El micro en si encaja con la plataforma tipica (por ejemplo, VM66 asociado a 66 MHz y 3.0-3.6 V en configuraciones habituales), pero el exito real depende casi por completo del proceso BGA y de que la variante montada en tu placa sea efectivamente equivalente a la que instalas.
