Análisis general del producto

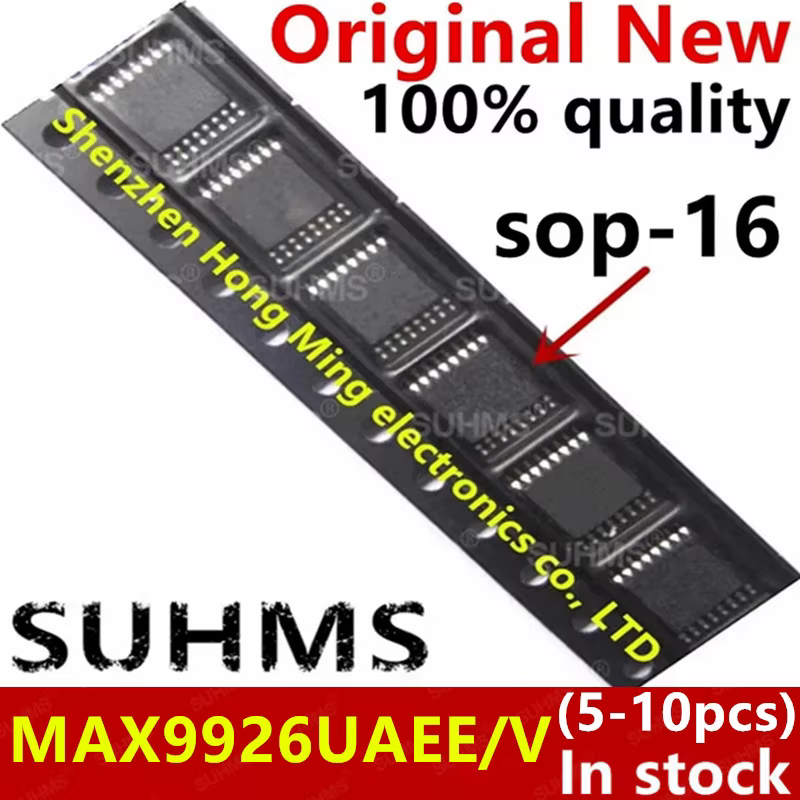

He trabajado con el MAX9926UAEE/V en placas de control y módulos de interfaz para automocion, y lo considero un componente bastante especifico que conviene identificar correctamente antes de incorporarlo a un diseño. No es un amplificador generico de medida de corriente ni un circuito que pueda sustituirse directamente por cualquier integrado de monitorizacion. Su funcion principal es actuar como interfaz para sensores de regimen o posicion de tipo VR, con entradas diferenciales y salida logica. La referencia comercial aparece asociada a un encapsulado de 16 terminales tipo QSOP o SSOP estrecho, por lo que es imprescindible comprobar la huella exacta de la placa antes de soldarlo.
En la practica, su interes esta en acondicionar una señal analogica procedente de un sensor inductivo y convertirla en una señal digital utilizable por un microcontrolador, una ECU o una logica de control. Esto lo hace apropiado para aplicaciones de automocion, captadores de velocidad, deteccion de giro y sistemas donde una señal senoidal de amplitud variable debe transformarse en pulsos limpios.
La principal advertencia es que no lo utilizaria como sustituto directo de un sensor de corriente para un BMS, una fuente de alimentacion o un cargador. Esa asociacion puede llevar a diseñar un circuito incorrecto, ya que la familia MAX9926 esta catalogada como interfaz de sensor, con entrada diferencial y salida logica, no como amplificador de shunt convencional.
Calidad de construccion y materiales
El encapsulado de montaje superficial permite instalarlo en placas compactas y facilita su integracion en diseños de varias capas. En mis montajes, la soldadura resulta sencilla con pasta y aire caliente, aunque el paso reducido entre terminales exige una buena cantidad de flux y una inspeccion posterior con lupa o microscopio. Para reparaciones manuales, recomiendo aplicar estaño en poca cantidad y utilizar malla desoldadora si aparece algun puente.
El encapsulado QSOP o SSOP ofrece un compromiso razonable entre superficie ocupada y facilidad de manipulacion. No es tan comodo de reemplazar como un DIP de 16 pines, pero ocupa mucho menos espacio y encaja mejor en centralitas, adaptadores y placas de instrumentacion. Hay que prestar especial atencion a la marca del pin 1, porque una orientacion incorrecta puede dañar el circuito y el sensor conectado.
La referencia original figura como componente de Analog Devices o Maxim Integrated, con grado de automocion y cualificacion AEC-Q100 en los distribuidores especializados. En cambio, las unidades vendidas en lotes genericos pueden proceder de canales de suministro diferentes. Antes de montarlas en un equipo critico, verificaria el marcado, la trazabilidad del lote y la coincidencia con la hoja de datos.
Compatibilidad y rendimiento
El MAX9926 trabaja con señales diferenciales, un aspecto importante cuando el captador VR esta alejado de la placa o se encuentra en un entorno con ruido electromagnetico. En una instalacion con cableado junto a motores, bobinas o convertidores conmutados, la entrada diferencial ayuda a rechazar parte del ruido comun, aunque no elimina la necesidad de una masa bien planteada, filtrado adecuado y recorrido simetrico de las pistas.
Lo he considerado especialmente util en configuraciones donde un sensor inductivo genera una amplitud pequeña a bajas revoluciones y una señal considerablemente mayor al aumentar la velocidad. La interfaz debe acondicionar esos cambios sin perder los cruces por cero ni producir pulsos falsos. Para conseguirlo, no basta con colocar el integrado: es necesario respetar el esquema de aplicacion, las resistencias de entrada, la proteccion frente a transitorios y la configuracion de salida indicada por el fabricante.
La salida es logica, por lo que debe comprobarse su compatibilidad con la tension de entrada del microcontrolador o del sistema receptor. No conectaria directamente la salida a una entrada de 1,8 V sin revisar niveles, tensiones maximas y tipo de salida. Del mismo modo, en una placa de 3,3 V o 5 V conviene verificar si hace falta una resistencia externa, una etapa de adaptacion o una proteccion adicional.
En una reparacion, recomiendo medir primero la alimentacion, la continuidad de las pistas, la presencia de cortocircuitos entre terminales y la forma de onda del sensor con un osciloscopio. Cambiar el integrado sin comprobar la señal de entrada suele producir diagnosticos equivocados.
Puntos fuertes y aspectos mejorables
Sus puntos fuertes son:
- Entrada diferencial adecuada para sensores VR.
- Salida logica facil de conectar a una unidad de control.
- Formato compacto de 16 terminales para placas de montaje superficial.
- Aplicabilidad en entornos de automocion y sistemas de deteccion de giro.
- Funcion analogica de acondicionamiento sin necesidad de programacion.
Como aspectos mejorables, destacaria la documentacion y la identificacion comercial en algunos canales de venta. La denominacion SOP-16 puede ser demasiado generica, mientras que el encapsulado real puede corresponder a QSOP o SSOP de dimensiones concretas. Una diferencia pequeña en el ancho del cuerpo o en el paso de pines basta para impedir una sustitucion mecanica correcta.
Tambien echaria en falta una mayor claridad sobre el circuito de aplicacion incluido con el lote. Frente a modulos ya montados o interfaces mas modernas, este componente exige mas trabajo de diseño, especialmente en proteccion contra descargas electrostaticas, transitorios de automocion y ruido de encendido. Para un prototipo rapido, una placa adaptadora puede ahorrar tiempo, pero no sustituye la validacion electrica del diseño final.
Veredicto del experto
Mi valoracion es positiva siempre que se utilice para la tarea adecuada: acondicionar señales de sensores VR y entregar una salida logica limpia a una unidad de control. No lo recomendaria para proyectos basicos ni como solucion universal de medida de corriente. En ese caso buscaria un amplificador de deteccion de corriente con entrada para resistencia shunt, especificaciones de modo comun claramente definidas y salida analogica o digital segun la aplicacion.
Antes de comprarlo, confirmaria la referencia completa, el encapsulado, el pinout, la tension de alimentacion, el tipo de salida y la procedencia del lote. Para mantenimiento, conviene almacenar las piezas en una bolsa antiestatica, evitar soldaduras prolongadas y limpiar los residuos de flux tras la instalacion. Bien seleccionado y montado, el MAX9926 puede resolver con solvencia una interfaz de sensor especializada; fuera de ese contexto, su compra puede acabar en una incompatibilidad dificil de detectar.
