Descripción

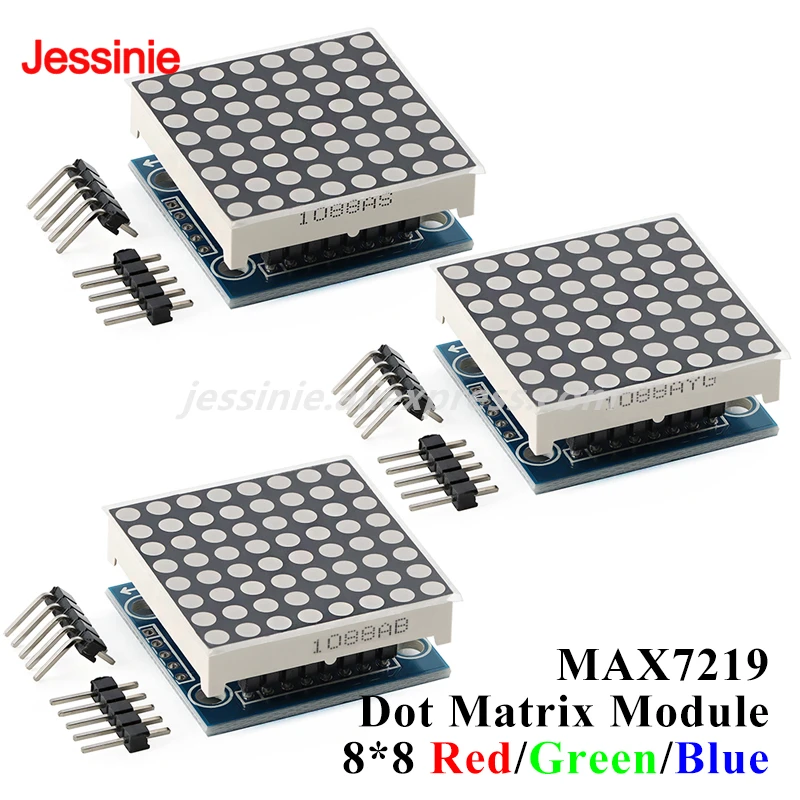

El MAX7219 es un controlador de pantalla de cátodo común de E/S serie integrado diseñado para conectar microprocesadores a pantallas LED de 8 dígitos y 7 segmentos, pantallas de gráficos de barras o 64 LED individuales.Incluye un codificador BCD tipo B en chip, un circuito de multiplexación de escaneo, controladores de palabras de segmento y una RAM estática de 8x8 para almacenar datos individuales.Un único registro externo establece la corriente para cada segmento LED.Una cómoda interfaz serial de cuatro cables permite la conexión a un microprocesador de uso general.Los puntos de datos individuales son direccionables, lo que permite actualizaciones sin reescribir toda la pantalla.El MAX7219 también permite al usuario codificar o no cada punto de datos.El dispositivo incluye un modo de apagado de bajo consumo de 150 μA, controles de brillo analógicos y digitales, un registro de límite de escaneo que permite al usuario mostrar de 1 a 8 dígitos y un modo de detección que ilumina todos los LED.
Parámetros del módulo

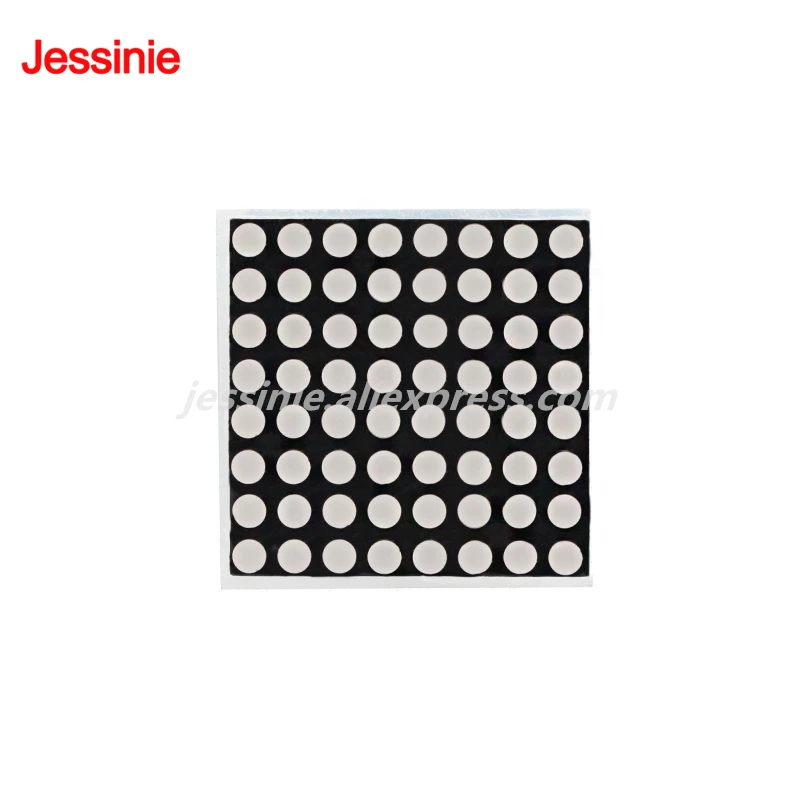

1.Un solo módulo puede controlar una matriz de puntos de cátodo común de 8x8.
2.Voltaje de funcionamiento del módulo: 5V.

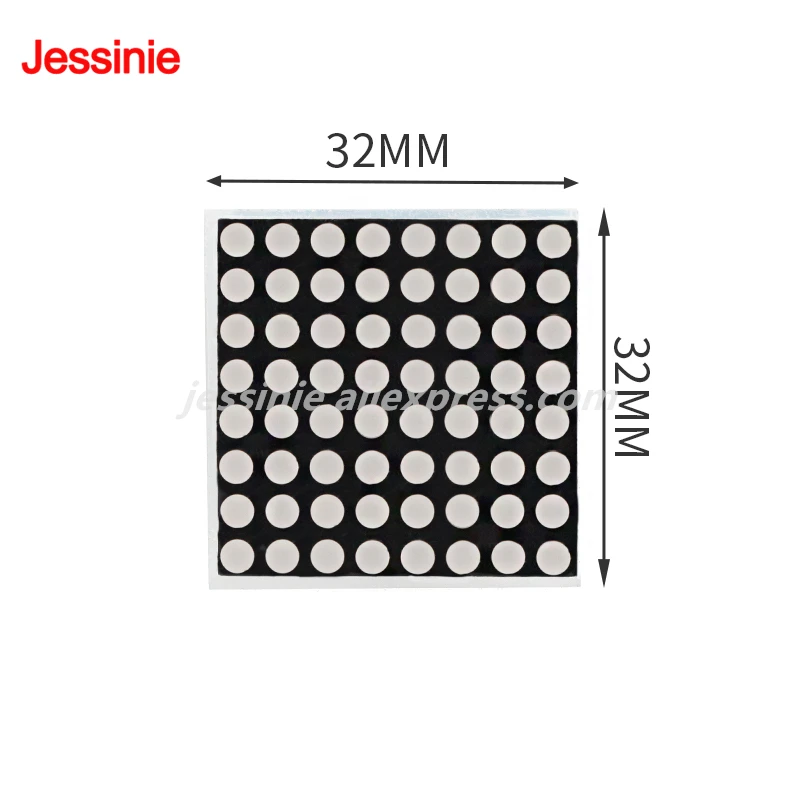

3.Dimensiones del módulo: 3,2 cm de largo x 3,2 cm de ancho x 1,3 cm de alto.
4.Cuatro orificios para tornillos de fijación, 3 mm de diámetro.
5.El módulo tiene puertos de entrada y salida y admite múltiples módulos en cascada.
Instrucciones de cableado

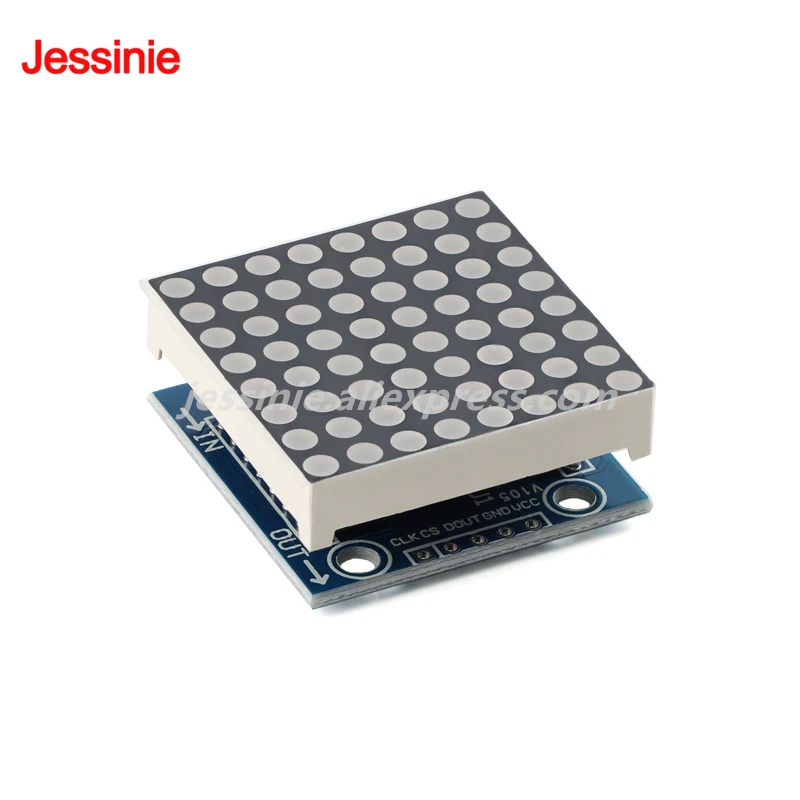

1.El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2.Al controlar un solo módulo, solo es necesario conectar el puerto de entrada a la CPU.
3.Al conectar en cascada varios módulos, la entrada del primer módulo está conectada a la CPU, la salida a la entrada del segundo módulo, la salida del segundo módulo a la entrada del tercer módulo, etc.
Usando la MCU 51 como ejemplo:
VCC → 5V
GND → GND
DIN → P2.0
CS → P2.1
CLK → P2.2

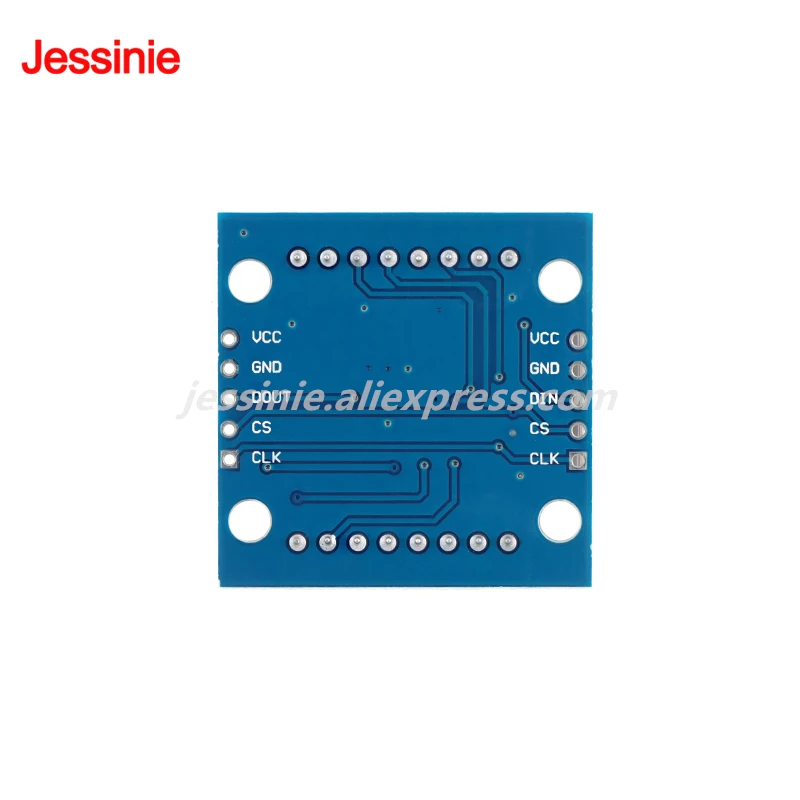

Descripción del pin
VCC: fuente de alimentación positiva
GND: fuente de alimentación negativa
DIN: entrada de datos en serie
CS: selección de chip
CLK: entrada de datos de reloj
DOUT: Salida de datos en cascada

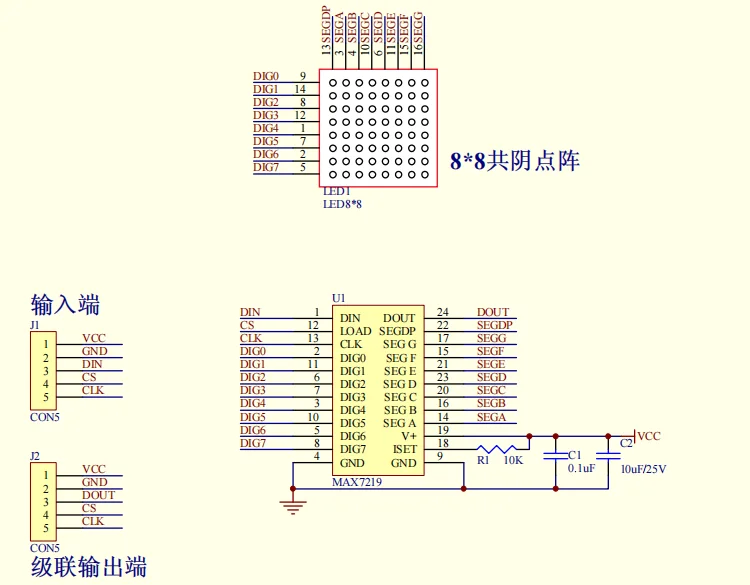

Esquema
Parámetros del módulo
1.Un solo módulo puede controlar una matriz de puntos de cátodo común de 8x8.
2.Voltaje de funcionamiento del módulo: 5V.
3.Dimensiones del módulo: 3,2 cm de largo x 3,2 cm de ancho x 1,3 cm de alto.
4.Cuatro orificios para tornillos de fijación, 3 mm de diámetro.
5.El módulo tiene puertos de entrada y salida y admite múltiples módulos en cascada.
Instrucciones de cableado
1.El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2.Al controlar un solo módulo, solo es necesario conectar el puerto de entrada a la CPU.
3.Al conectar en cascada varios módulos, la entrada del primer módulo está conectada a la CPU, la salida a la entrada del segundo módulo, la salida del segundo módulo a la entrada del tercer módulo, etc.
Usando la MCU 51 como ejemplo:
VCC → 5V
GND → GND
DIN → P2.0
CS → P2.1
CLK → P2.2
Descripción del pin
VCC: fuente de alimentación positiva
GND: fuente de alimentación negativa
DIN: entrada de datos en serie
CS: selección de chip
CLK: entrada de datos de reloj
DOUT: Salida de datos en cascada
Esquema
