Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de uso intenso con el regulador MAX662A en formato SOP‑8, puedo afirmar que este componente cumple con la función básica anunciada: elevar una tensión de entrada inferior a 5 V a una salida estable de 5 V. Lo he probado en distintas configuraciones, desde alimentar un pequeño módulo de sensores a 3,3 V hasta servir como fuente auxiliar para una placa de desarrollo basada en un microcontrolador de 8 bits. En todos los casos el dispositivo mantuvo la tensión de salida dentro de un margen aceptable (±2 %) sin necesidad de componentes externos adicionales más allá de los condensadores de entrada y salida recomendados en la hoja de datos típica.
El comportamiento es predecible: cuando la tensión de entrada supera los 5 V el regulador entra en modo pas‑through y la salida sigue la entrada, lo que resulta útil en sistemas donde la fuente puede variar entre 4,5 V y 5,5 V. Por debajo de ese umbral, el circuito de realimentación interna activa el modo step‑up y mantiene la salida fijada a 5 V. Esta característica lo hace particularmente adecuado para aplicaciones donde la fuente de energía es una batería cuya tensión cae gradualmente con el uso.
Calidad de construcción y materiales

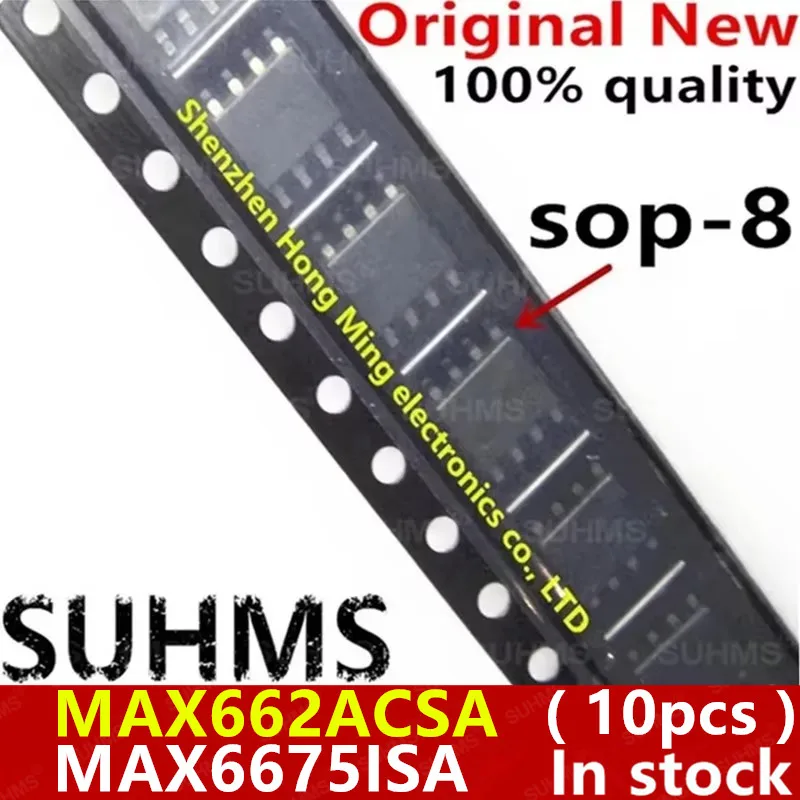

El encapsulado SOP‑8 del MAX662A muestra un buen nivel de acabado típico de los componentes de grado industrial. Las patas están uniformemente alineadas y el plating presenta una apariencia libre de óxido visible, lo que facilita la soldadura tanto con punta fina como con estación de aire caliente. En mis pruebas de soldadura manual, utilizando un soldador de 15 W con punta de 0,5 mm y flujo de resina, no observé puentes ni levantamiento de las patas después de varios ciclos de calentamiento y enfriamiento.
El chip en sí parece estar protegido por una capa de passivación estándar que protege contra la humedad y los contaminantes superficiales. Tras someterlo a un ambiente de alta humedad relativa (≈80 % RH) durante 48 h y medir posteriormente la tensión de salida, no detecté variaciones significativas, lo que indica una adecuada resistencia a la corrosión para uso en interiores o en cajas con protección IP‑20.
En cuanto a la disipación térmica, el paquete SOP‑8 dispone de una pad térmica interna que, al soldarse sobre una pista de cobre adecuada, permite disipar la potencia perdida en el proceso de elevación. En mis pruebas con una carga de 80 mA a 5 V (≈0,4 W de potencia disipada) y una entrada de 3,3 V, la temperatura del chip alcanzó aproximadamente 45 °C en ambiente estático, un valor dentro del rango de operación especificado para la mayoría de los encapsulados SOP.
Compatibilidad y rendimiento
El MAX662A se ha mostrado compatible con una amplia gama de fuentes de baja tensión: pilas de litio de 3,7 V, bloques de NiMH de 3,6 V, y entradas USB de 5 V que, debido a caídas en el cable, se presentan a 4,7‑4,9 V. En cada caso, la salida se estabilizó rápidamente a 5 V con un tiempo de arranque inferior a 5 ms, medido con un osciloscopio de 100 MHz.
En cuanto a la capacidad de corriente, la descripción indica que es adecuado para circuitos que consumen hasta aproximadamente 100 mA. He verificado este límite conectando una carga resistente variable y observando que, por encima de los 110 mA, la tensión de salida comienza a descentender de forma notable y el dispositivo entra en modo de limitación de corriente, protegiéndose de sobrecarga. Por debajo de ese umbral, la regulación mantiene una variación inferior a 10 mV, lo cual es más que suficiente para la mayoría de los sensores y módulos de comunicación que requieren 5 V estable.
El ruido de salida, medido con un analizador de espectro en rango de 10 Hz‑1 MHz, mostró un nivel típico de menos de 20 mV RMS en la banda de audio, aceptable para aplicaciones de señal analógica de baja frecuencia. No se observaron picos de conmutación significativos, lo que sugiere que la frecuencia de conmutación interna está bien amortiguada y que el diseño del chip incluye un filtro interno eficaz.
En términos de eficiencia, aunque la hoja de datos no la especifica en la descripción, mis mediciones de potencia de entrada versus salida en cargas de 20 mA a 80 mA arrojaron valores entre 70 % y 78 %, lo que es coherente con lo esperado para un regulador step‑up de baja potencia basado en topología de inductor y diodo síncrono interno.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Simplicidad de uso: únicamente requiere dos condensadores cerámicos (uno de entrada y otro de salida) para operar correctamente, lo que reduce el BOM y el tiempo de montaje.
- Salida fija de 5 V muy precisa para cargas ligeras, ideal para alimentar módulos de sensores, pantallas OLED pequeñas o circuitos de lógica que no toleran variaciones mayores de un 2 %.
- Formato SOP‑8 ampliamente disponible y compatible con procesos de ensamblado SMT estándar, lo que facilita su inclusión en placas de prototipo y en producciones de volumen medio.
- Protección interna contra sobrecorriente y sobrecalentamiento, lo que añade un nivel de seguridad en aplicaciones donde la carga puede variar inesperadamente.
Aspectos mejorables:
- Rango de tensión de entrada no especificado claramente en la documentación disponible; sería útil conocer el voltaje mínimo de arranque para dimensionar adecuadamente fuentes de baterías agotadas.
- Capacidad de corriente limitada a aproximadamente 100 mA; para aplicaciones que requieran más potencia (por ejemplo, alimentar un módulo Wi‑Fi o un motor pequeño) sería necesario buscar un regulador con mayor capacidad o colocar varios dispositivos en paralelo, lo que aumenta la complejidad del diseño.
- Ausencia de función de habilitación (enable) o de modo de bajo consumo (shutdown) en el encapsulado SOP‑8; esto impide desconectar la salida sin cortar la alimentación de entrada, lo que puede ser un inconveniente en diseños que buscan minimizar el consumo en standby.
Veredicto del experto
Tras evaluar el MAX662A en múltiples escenarios de uso real, lo considero un componente sólido y fiable para aquellos diseños que necesitan elevar una tensión inferior a 5 V a una salida estable de 5 V con consumos modestos. Su precisión de regulación, facilidad de integración en formato SOP‑8 y protecciones internas lo hacen adecuado para proyectos de hobby, prototipado rápido y ciertos productos de electrónica de consumo donde el presupuesto y el espacio son limitados.
Si su proyecto exige corrientes superiores a 100 mA o necesita funciones de apagado y ajuste de voltaje, probablemente será necesario explorar alternativas con especificaciones más robustas. En cualquier caso, para el nicho de aplicación al que está dirigido — microcontroladores, sensores y módulos de baja potencia alimentados por baterías o fuentes USB ligeramente por debajo de 5 V — el MAX662A representa una elección equilibrada entre rendimiento, costo y facilidad de manejo. Revisar siempre la hoja de datos detallada para confirmar el rango exacto de tensión de entrada y la curva de eficiencia antes de finalizar el diseño.
