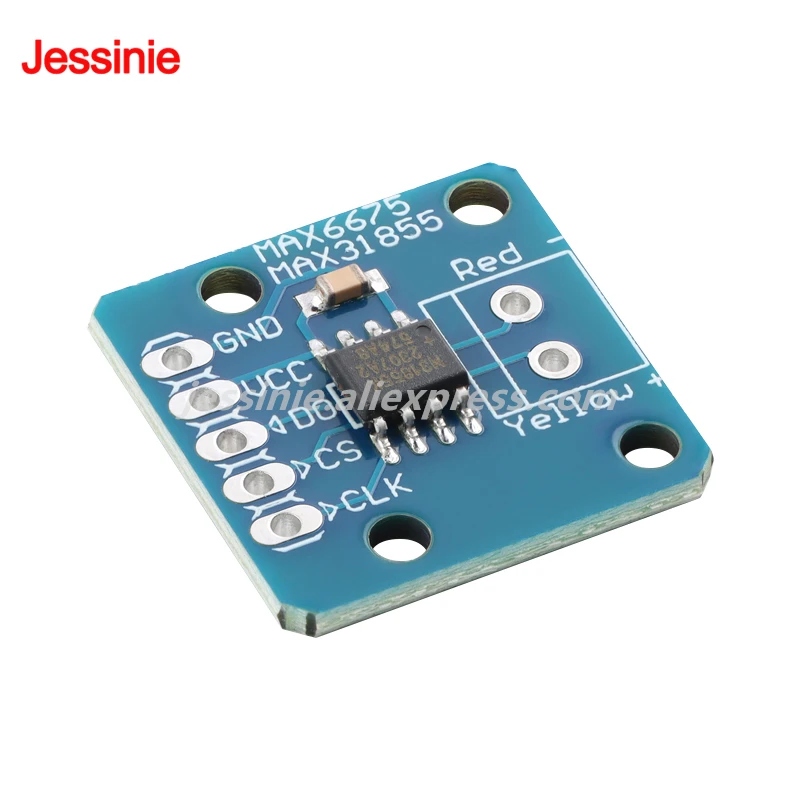

Descripción del pin
VCC: Fuente de alimentación positiva (normalmente 3-5 V)
GND: Tierra eléctrica
SCK: Entrada de reloj en serie (señal de reloj SPI)
CS: entrada de selección de chip, activa baja
SO: Salida de datos en serie (salida de datos SPI)
VCC: Fuente de alimentación positiva (normalmente 3-5 V)
GND: Tierra eléctrica
SCK: Entrada de reloj en serie (señal de reloj SPI)
CS: entrada de selección de chip, activa baja
SO: Salida de datos en serie (salida de datos SPI)
Descripción del producto
El MAX31856 realiza compensación de unión fría y digitaliza la señal de cualquier tipo de termopar.Los datos de salida están formatados en grados centígrados.El convertidor puede resolver temperaturas hasta 0,0078125°C, permitiendo lecturas de hasta +1800°C y hasta -210°C (dependiendo del tipo de termopar) y ofrece una precisión de medición de voltaje de termopar de ±0,15%.Las entradas de termopar están protegidas contra sobretensión hasta ±45 V.Una tabla de búsqueda (LUT) almacena datos de corrección de linealidad para varios tipos de termopares (K, J, N, R, S, T, E y B).Se incluyen filtrado de frecuencia de línea de 50 Hz y 60 Hz, así como detección de fallas de termopar.Una interfaz compatible con SPI permite seleccionar el tipo de termopar y la configuración para los procesos de conversión y detección de fallas.
Características
* Proporciona lecturas de temperatura de termopar de alta precisión
1.Incluye corrección de linealización automática para ocho tipos de termopares.
2.±0,15% (máximo, -20°C a +85°C) error de celular y linealidad del termopar
3.19 bits 0,0078125°C resolución de temperatura del termopar
* La compensación interna de unión fría minimiza el recuento de componentes del sistema
±0.7°C (máximo, -20°C a +85°C) precisión de unión en frío
* La protección de entrada de ±45 V proporciona un rendimiento robusto del sistema
* Simplifica la gestión de fallas del sistema y la resolución de problemas.
1.Detecta termopares abiertos
2.Detección de fallas de sobretemperatura y subtemperatura
* El filtrado de rechazo de ruido de 50 Hz/60 Hz mejora el rendimiento del sistema.

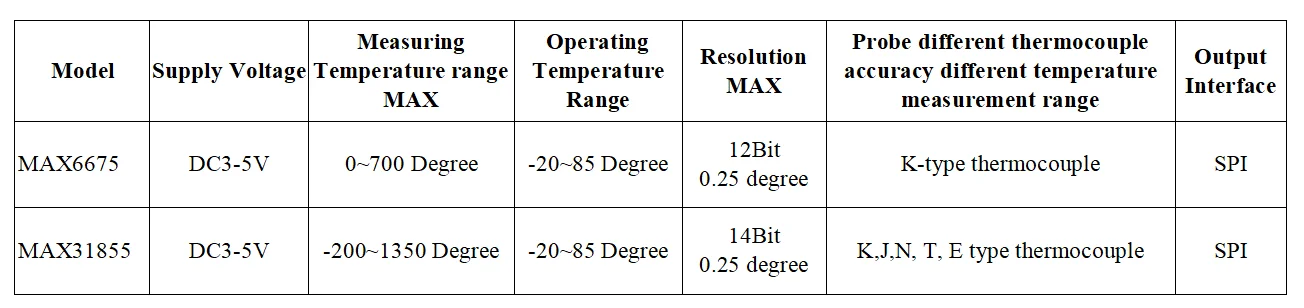

Parámetros del producto
Voltaje de funcionamiento: 3,3 V/5 V
Interfaz de comunicación: SPI
Interfaz de E/S: cabezal de clavija de paso de 2,54 mm, bloque de terminales de 3,81 mm
Diámetro del orificio de montaje: 3,2 mm (paso del orificio de montaje: 20 mm)

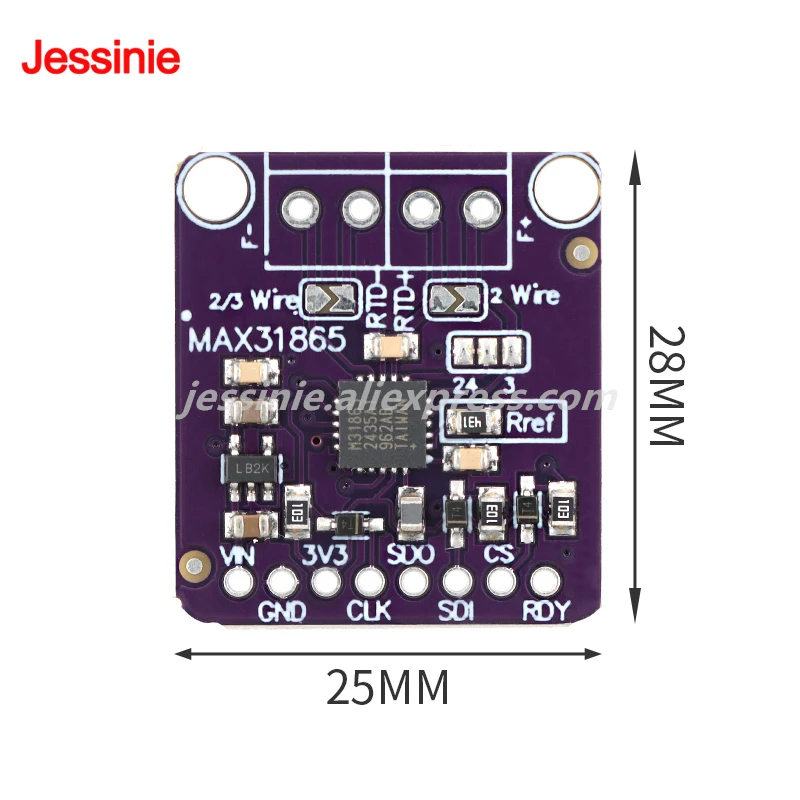

Descripción del pin
VIN: Fuente de alimentación positiva
GND: Terreno común
3V3: salida de fuente de alimentación de 3,3V
CLK: Entrada de reloj en serie
SDO: salida de datos en serie
SDI: entrada de datos en serie
CS: Selección de chip.La configuración CS baja habilita la interfaz serie.
RDY: Salida de datos lista

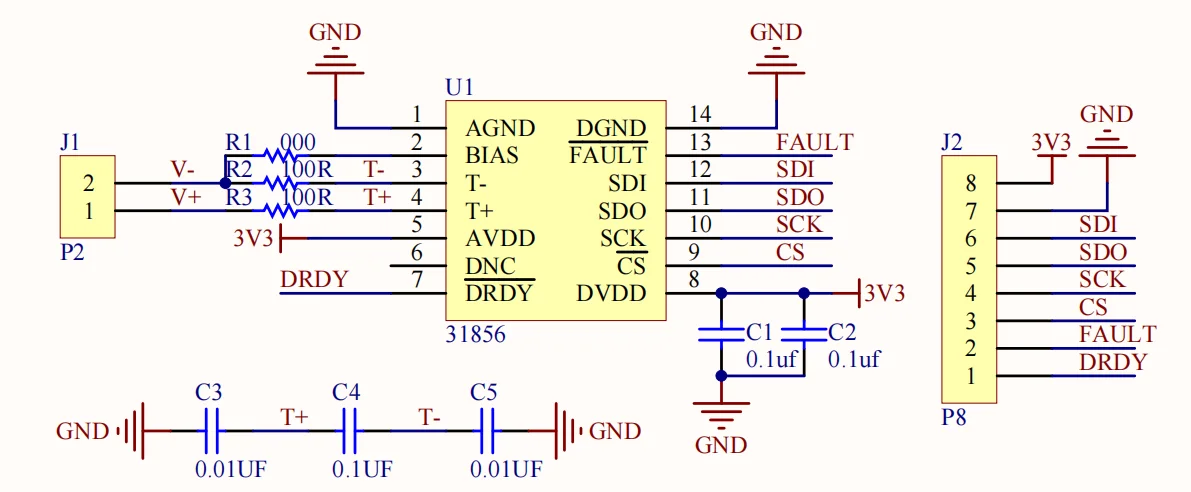

Esquema de referencia del producto
