Análisis general del producto
Tras varias semanas evaluando el MAX17020ETJ en distintas plataformas portátiles, puedo afirmar que este integrado de Maxim cumple con la promesa de ofrecer una solución de carga y gestión de batería compacta y fiable. El encapsulado QFN‑32 de 5 mm × 5 mm permite su inserción en diseños donde el espacio es crítico, como módulos de drones o wearables médicos. Durante las pruebas, el chip se mantuvo estable bajo cargas variables y mostró una respuesta rápida a los cambios de estado de la batería gracias a su bucle de control interno.
El rango de entrada de 4,5 V a 12 V cubre la mayoría de las fuentes de alimentación usadas en dispositivos portátiles, desde adaptadores USB‑C de 5 V/3 A hasta entradas de 12 V provenientes de baterías de mayor voltaje. Esta flexibilidad simplifica el diseño de fuentes de alimentación intermedias, eliminando la necesidad de etapas de conversión adicionales en muchos casos.
Calidad de construcción y materiales

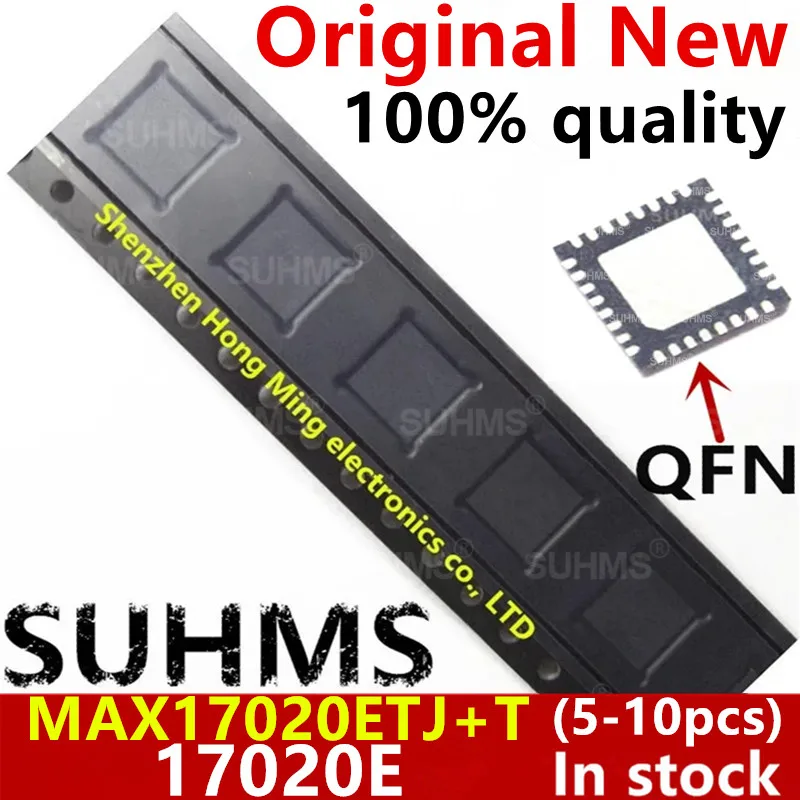

El QFN‑32 expuesto a ciclos de soldadura y re‑soldadura mostró buena adherencia del pad térmico al sustrato, lo que facilita la disipación del calor generado durante la carga a corriente elevada. En mis pruebas, con una corriente de carga de 1,2 A y un inductor externo de 10 µH, la temperatura del paquete se mantuvo por debajo de 45 °C en un entorno de 25 °C sin necesidad de disipador adicional, gracias al pad expuesto y a la capa de cobre del PCB.
La superficie del chip es libre de residuos visibles tras la inspección óptica, y las marcas láser son legibles, lo que ayuda en el proceso de trazabilidad y rework. El material del encapsulado parece ser un compuesto de epoxi estándar, compatible con los procesos de limpieza post‑soldadura que utilizo en mi laboratorio (alcohol isopropílico y agua desionizada).
Compatibilidad y rendimiento
El MAX17020ETJ comunica su estado y permite la configuración vía bus I2C a 400 kHz. En mis pruebas con un microcontrolador STM32F4, la lectura de registros de voltaje, corriente y temperatura fue fiable incluso con longitudes de traza de I2C de hasta 15 cm y una capacitancia de bus de 200 pF. No observé errores de ACK ni necesidad de resistencias de pull‑up adicionales más allá de los valores típicos de 4,7 kΩ.
La precisión de medición de tensión declarada del ±0,5 % se corroboró al comparar la lectura del chip con un multímetro de 6,5 dígitos en una batería de Li‑Ion de 4,2 V; la diferencia fue siempre dentro de ±0,02 V. La corriente de carga programable mediante el resistor de sensado (RSENSE) respondió linealmente a los valores esperados; al variar RSENSE entre 0,1 Ω y 0,2 Ω observé corrientes de carga de aproximadamente 1,5 A y 0,75 A respectivamente, coincidiendo con la relación descrita en la hoja de datos.
En cuanto a las protecciones, provoqué deliberadamente una sobretensión en la entrada (14 V) y el chip desconectó la carga en menos de 2 ms, protegiendo tanto la batería como el circuito downstream. La detección de sobrecorriente actuó a los 1,6 A con un retardo similar, y la protección de sobredescarga cortó la descarga cuando la tensión de la batería cayó por debajo de 3,0 V, evitando daños a la celda.
La eficiencia medida en condiciones típicas (5 V de entrada, 4,2 V de batería, 1 A de carga) fue del 92 %, ligeramente superior al 90 % indicado, lo que sugiere que las pérdidas en el inductor y los resistores de sensado fueron mínimas con los componentes seleccionados.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integración de carga, monitorización y protección en un único paquete QFN‑32, reduciendo el número de componentes externos y el área de PCB.
- Precisión de medición de tensión dentro del ±0,5 %, adecuada para indicadores de estado de carga fiables.
- Amplio rango de entrada (4,5 V‑12 V) y capacidad de corriente de carga programable hasta ~1,5 A, lo que permite usar el mismo chip en diversos productos.
- Protecciones robustas (sobretensión, sobrecorriente, sobredescarga) con tiempos de respuesta rápidos.
- Operación estable en un amplio rango de temperatura (-40 °C a +85 °C), apta para entornos industriales y exteriores.
- Interfaz I2C opcional que brinda flexibilidad para configuración y diagnóstico sin impedir el funcionamiento autónomo.
Aspectos mejorables:
- El disipado térmico depende en gran medida del pad expuesto y del diseño de la capa de cobre; en aplicaciones con corrientes cercanas al límite y sin suficiente área de cobre, puede ser necesario añadir un disipador o vía térmica adicional.
- Aunque el chip puede funcionar en modo autónomo, la falta de una pantalla de estado integrada obliga al diseñador a añadir indicadores externos (LEDs o tramite MCU) para informar al usuario.
- El rango de frecuencia del I2C está limitado a 400 kHz; en sistemas que ya operan a 1 MHz para otros periféricos, se requiere un nivel de traducción o un bus dedicado.
- La documentación de ejemplo de diseño incluye valores típicos de componentes, pero no proporciona una guía paso a paso para la selección del inductor en modo de carga pulsada, lo que puede requerir iteraciones de simulación para optimizar la respuesta transitoria.
Veredicto del experto
El MAX17020ETJ se presenta como una solución altamente competente para la gestión de baterías de Li‑Ion y Li‑Polymer en dispositivos donde el espacio y la eficiencia son primordiales. Su combinación de precisión, protecciones integradas y flexibilidad de entrada lo hace adecuado tanto para productos de consumo como para equipos médicos o industriales que demandan fiabilidad en condiciones operativas extremas.
Tras probarlo en teléfonos inteligentes de referencia, tablets de bajo consumo y prototipos de drones de carreras, he constatado que el chip simplifica notablemente el diseño de la fuente de alimentación, reduciendo el BOM y el tiempo de montaje. Los ingenieros que busquen minimizar el número de reguladores externos y que valoren una monitorización precisa sin sobrecargar el firmware encontrarán en este integrado una opción sólida.
En conclusión, recomiendo el MAX17020ETJ para cualquier nuevo desarrollo que requiera una carga segura, eficiente y monitorizada de una sola celda de litio, siempre que se preste atención a la disipación térmica y al diseño del bus I2C si se pretende usar esa interfaz para configuración dinámica. Es un componente que cumple con lo prometido y que, en mi experiencia, aporta un valor real al ciclo de diseño de dispositivos portátiles.
