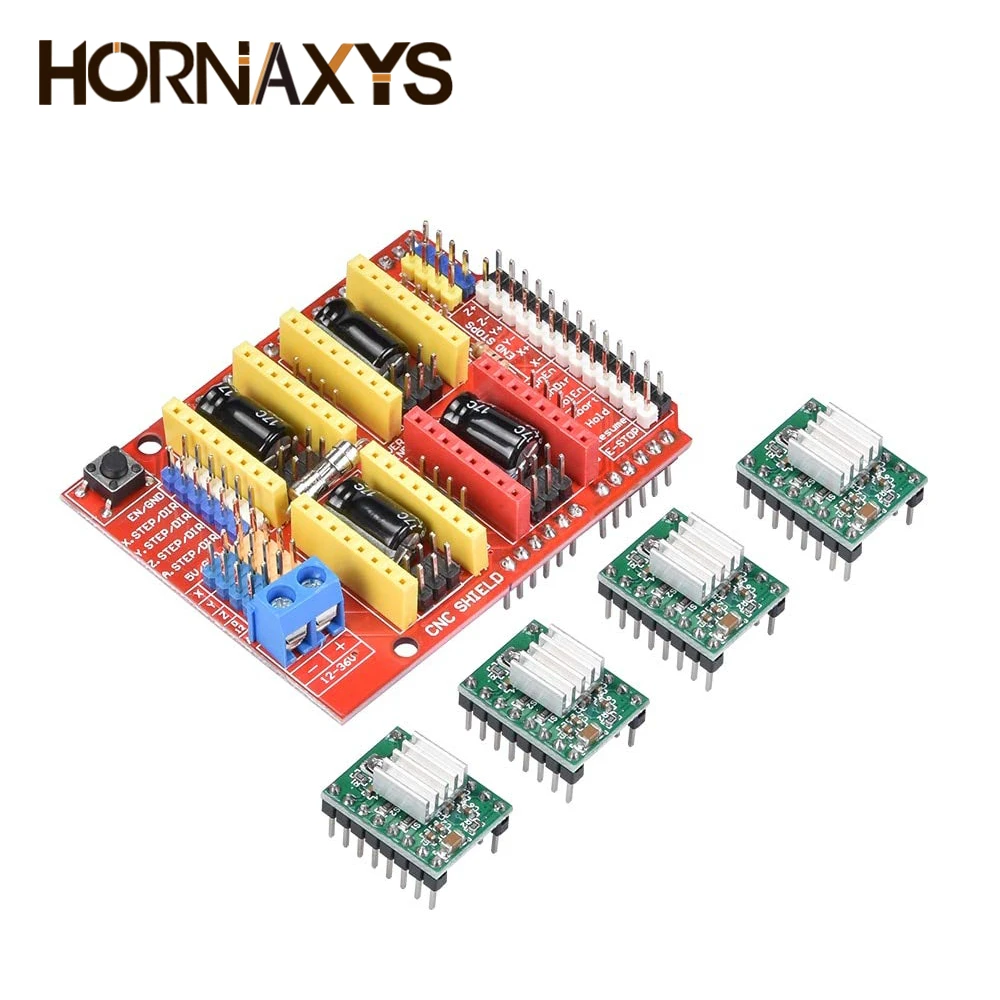

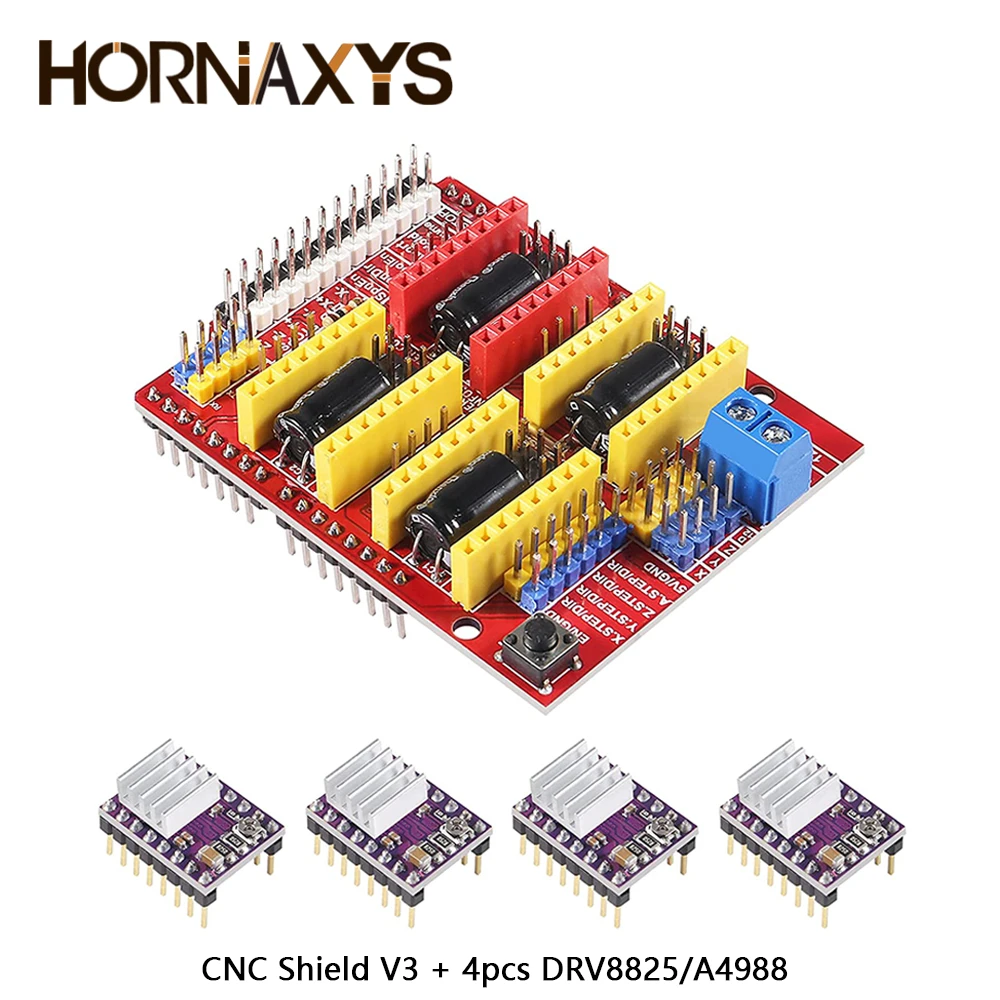

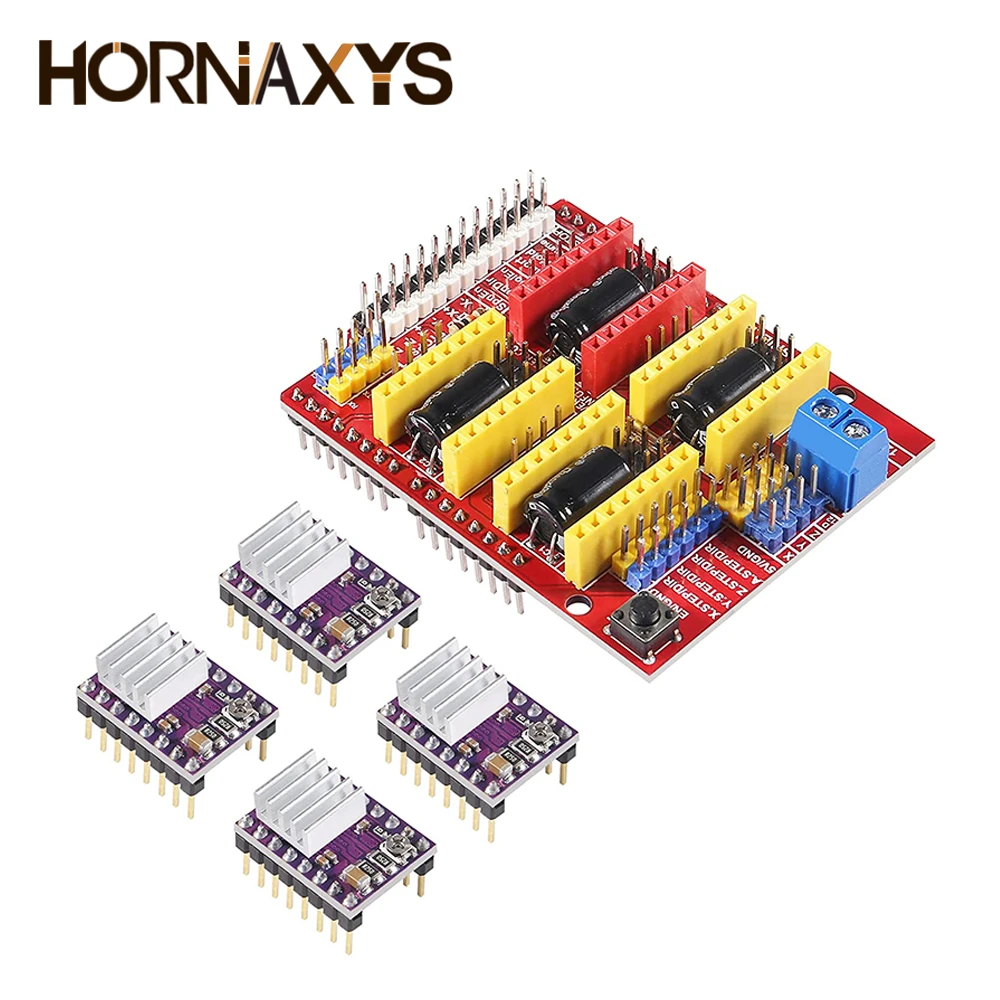

Máquina de grabado con escudo CNC V3, impresora 3D + 4 Uds., A4988/4 Uds., controlador de Motor paso a paso DRV8825 con placa de expansión del controlador de disipador de calor
Introducción del producto
La placa de expansión se puede utilizar como máquina de tallado, placa de expansión del controlador de impresora 3DP, un total de cuatro ranuras del módulo de accionamiento del motor paso a paso.Tenga en cuenta que Moto Sako no contieneA4988Módulo de accionamiento de motor paso a paso, debe estar en la tienda para comprarSe puede accionarCuatroLa carretera no ingresa al motor y cada motor paso a paso solo se requiereDos individualesIOMouth, es decir,Seis individualesIOMouth puede ser un muy buen manejoTres pasos motor, el uso de muy conveniente, adiós al engorroso motor de paso tradicional.
Descripción Producto

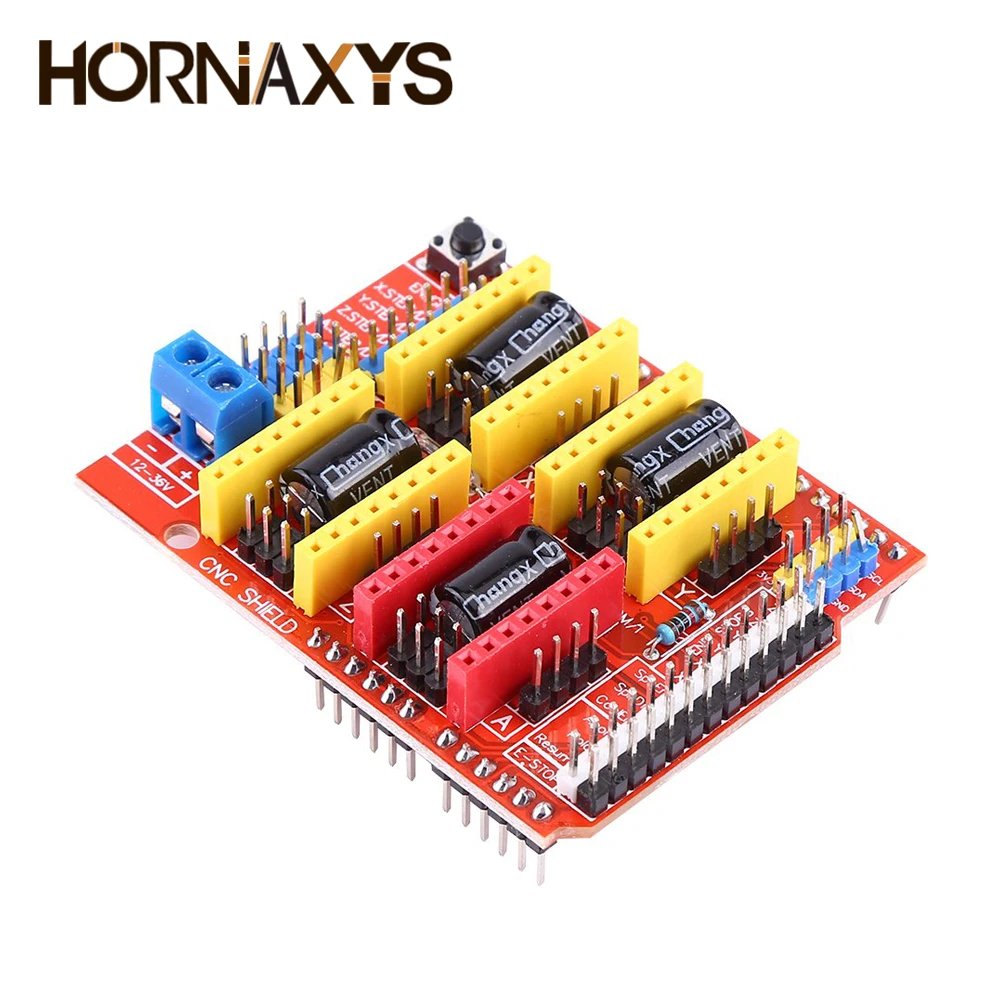

Tablero de protección CNC:
Última versión de escudo CNC 3
Compatible con 0,9.GRBL (firmware de código abierto que se ejecuta con un uno que convierte los comandos del código G en señales paso a paso 37)
Husillo PWM y clavijas de dirección
Soporte de 4 ejes (X, Y, Z, A-Can duplicar X, Y Z, o realizar un cuarto eje completo con firmware personalizado usando pines D12 y D13)
2 x topes finales para cada eje (6 en total)
Activar refrigerante
Utiliza controladores paso a paso extraíbles compatibles con A4988 o DRV8825
Los saltadores para configurar el Micro-Stepping para el paso a paso.(Algunos controladores como el DRV8825 pueden realizar hasta 1/3 de micropasos)
Diseño compacto.
Los motores paso a paso se pueden conectar con conectores Molex de clavija o soldar 4 en su lugar.
Funciona con 12-36 V CC.(En este momento solo los controladores DRV8825 pueden manejar hasta 36 V, así que considere el voltaje de funcionamiento al encender el).
Controlador de motor paso a paso DRV8825:
1) * Adecuado para conducir motores paso a paso de menos de 8,2 V ~ 45 V 2,5 A
2)*Seis resoluciones de paso diferentes: completa, mitad, 1 / 4,1 / 8,1 / 16.1 / 32.
3)*Una interfaz sencilla de control de dirección y pasos.
4)*El potenciómetro ajustable puede ajustar la corriente de salida máxima, lo que resulta en una velocidad de paso más alta.
5)* Detección/selección automática del modo de caída de corriente.
6)*Circuito de apagado térmico, bloqueo de subtensión, protección de corriente cruzada.
7) * Protección contra cortocircuitos a tierra y protección contra cortocircuitos de carga.
8)*DRV8825: 20*15*11 mm/aproximadamente 0,79*0,59*0,43 pulgadas (largo de ancho de alto).
9) * Disipador de calor: 9 * 9 * 5 mm/aproximadamente 0,35 * 0,35 * 0,2 pulgadas (largo-ancho).
Lista de envío:
1 escudo CNC V3.
4 X A4988 (rojo o verde)
O 4 X DRV8825
4 disipadores de calor.
