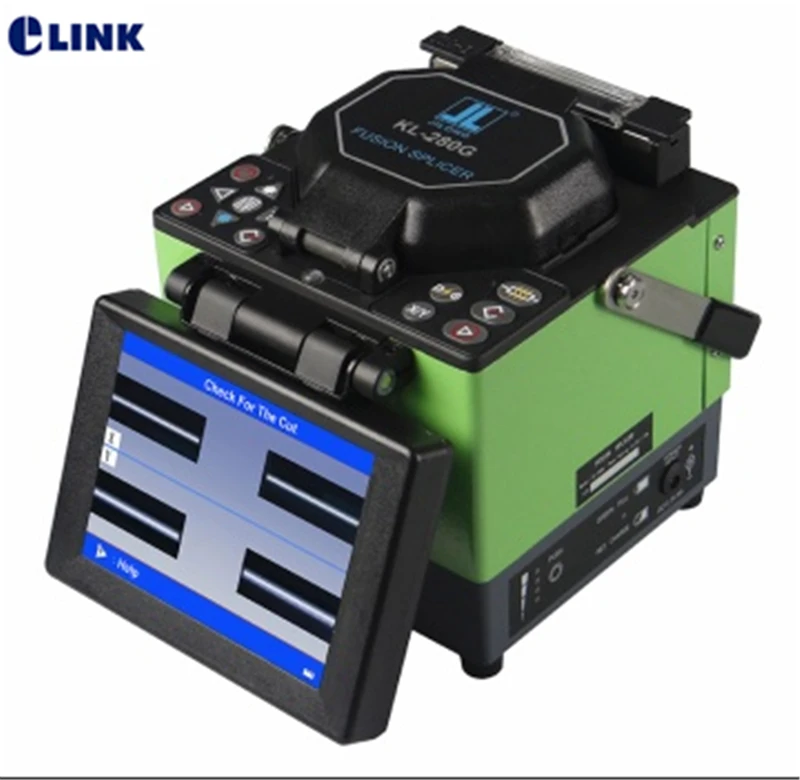

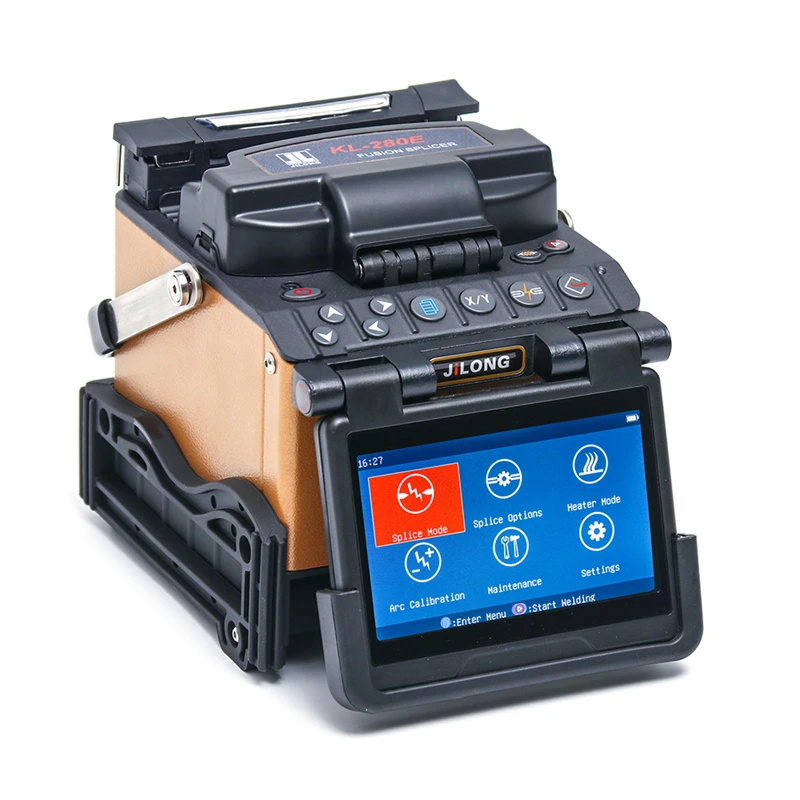

Empalmador de fusión JILONG, máquina de empalme de fusión de alineación de núcleo-núcleo, de
Descripción:
Alineación Core-Core & Clad - Clad
Tecnología PAS
Núcleo de fibra y pantalla revestida con alta resolución
Pantalla de Vista X & Y o pantalla única X/Y
Comprobación automática de la cara del extremo
LCD color de 5,7 pulgadas
Actualización de software a través del puerto USB
Fibras aplicables
SM MM DS NZDS
Diámetro fibra
Diámetro del revestimiento: 80-150μm; Diámetro del revestimiento: 100-1000μm
Recuento de fibra
Individual
Longitud de fibra cortada
12-16mm (diámetro del revestimiento: 250 μm)
Pérdida de empalme promedio real
0,02dB (SM), 0,01dB (MM), 0,04dB (DS), 0,04dB (NZDS)
Tiempo de empalme típico
Típico 9 segundos (fibra SM estándar)
Pérdida de devolución
60dB
Modo Empalme
Calibración automática normal especial
Método de alineación de fibra
Meticuloso 、 Core 、 Clad 、 Manual
Programa de empalme
53 (templet), 40 (usuario)
Programa de calentamiento de tubos
9 (templet),24 (usuario)
Tiempo de calentamiento típico del tubo
Típico 30 segundos
Longitud manga protección
60mm, 40mm
Almacenamiento del resultado del empalme
4000 resultados, 20 parámetros por resultado
Aumento de imagen de fibra
300X (vista X o Y),150X (vista X e Y)
Capacidad de la batería
400 ciclos típicos (empalme/tubo de calor con batería de litio interna)
Monitor
Monitor LCD color de 5,7 pulgadas
Prueba de tensión
2N
Vida útil del electrodo
2500
Terminal
USB
Suministro eléctrico
AC 100-240V con adaptador de CA Batería de litio interna (7800mAH) DC 13,5 V
Condición operativa
0-5000m sobre el nivel del mar, -10-50 ℃ Velocidad máxima del viento de 15 m/s
Dimensión
150mm(L)× 150mm (An) × 150mm (Al)
Peso
2,55Kg sin batería, 3,05Kg incluida la batería
Especificaciones de JilongEmpalmador fusión
Especificaciones
Modelo
KL-350E
KL-300T
KL-280G
KL-500E
KL-510E
Pérdida de empalme promedio real
0,02dB (SM), 0,01dB (MM), 0,04dB (DS), 0,04dB (NZDS)
Modo Empalme
Auto 、 Calibrar 、 Normal 、 Especial
Método de alineación de fibra
Meticuloso 、 Core 、 Clad 、 Manual
Tiempo de empalme típico
Típico 9 segundos (fibra SM estándar)
Tiempo de calentamiento típico del tubo
Típico 30 segundos
Programa de empalme
53 (templet), 40 (usuario)
Programa de calentamiento de tubos
9 (templet),24 (usuario)
Almacenamiento del resultado del empalme
4000 resultados, 20 parámetros por resultado
Prueba de tensión
2N
Terminal
USB
Vida útil del electrodo
2500
Aumento de imagen de fibra
300X (vista X o Y),150X (vista X e Y)
120X (vista X o Y), 60X (vista X e Y)
Monitor
Monitor LCD color de 5,7 pulgadas
Monitor LCD color de 3,5 pulgadas
Capacidad de la batería (empalme/calor del tubo)
400 ciclos típicos
300 ciclos típicos
150 ciclos típicos
Fuente de alimentación (batería de litio interna)
7800mAH
5200mAH
2600mAH
Fuente de alimentación (CA)
AC 100-240V con adaptador AC DC 13,5 V
Condición operativa
0-5000m sobre el nivel del mar, -10-50 ℃ Velocidad máxima del viento de 15 m/s
Dimensión (L × W × H)
150 × 150 × 150 (mm)
125 × 105 × 113 (mm)
193 × 125 × 85 (mm)
Peso (incluida la batería)
3,05Kg
1,3Kg
1,1Kg
Comparación de funciones del empalmador de fusión Jilong
Modelo
KL-350E
KL-300T
KL-280G
KL-500E
KL-510E
Ángulo de fibra de pantalla
●
●
—
●
●
Ángulo de compensación de fibra de pantalla
●
●
—
●
●
Núcleo de pantalla y compensación revestida
●
●
—
●
●
Límite de ángulo de fibra
●
●
—
●
●
Compensación automática de presión de aire
●
—
—
—
—
Calibración de arco en tiempo real
●
—
—
—
—
Mostrar temperatura interior
●
●
—
●
●
Mostrar temperatura ambiente
●
●
—
●
●
Mostrar temperatura del calentador
●
●
—
●
●
Mostrar presión de aire
●
●
—
●
●
Pantalla de voltaje de la batería
●
●
—
●
●
Cambio de imagen
●
●
—
●
—
Empalme cónico
●
●
—
●
●
Dormir
●
●
—
●
●
Apagado automático
●
●
—
●
●
Actualización de software a través de USB
●
●
●
●
●
