Análisis general del producto
He tenido la oportunidad de trabajar con el MA12070P en encapsulado QFN-64 durante las últimas semanas en mi bancada de pruebas, integrándolo en varios proyectos de audio digital y realizando tareas de reparación sobre equipos que ya montaban este circuito. Como técnico que lleva años trasteando con amplificadores de clase D, puedo decir que estamos ante un integrado que destila la experiencia de Infineon (cuyo diseño original ha sido retomado por SUHMS para este componente) en un formato extraordinariamente compacto.
El MA12070P no es simplemente un amplificador más; es una solución basada en tecnología de conmutación multinivel que promete una eficiencia sobresaliente sin la necesidad imperativa de filtros LC de salida en muchas de sus configuraciones. En mis pruebas, lo he montado sobre una placa de prototipado rápido utilizando estación de soldadura por reflow, y posteriormente lo integré en un diseño de amplificador estéreo 2.0 para evaluar su comportamiento térmico y calidad de audio.
Calidad de construcción y materiales

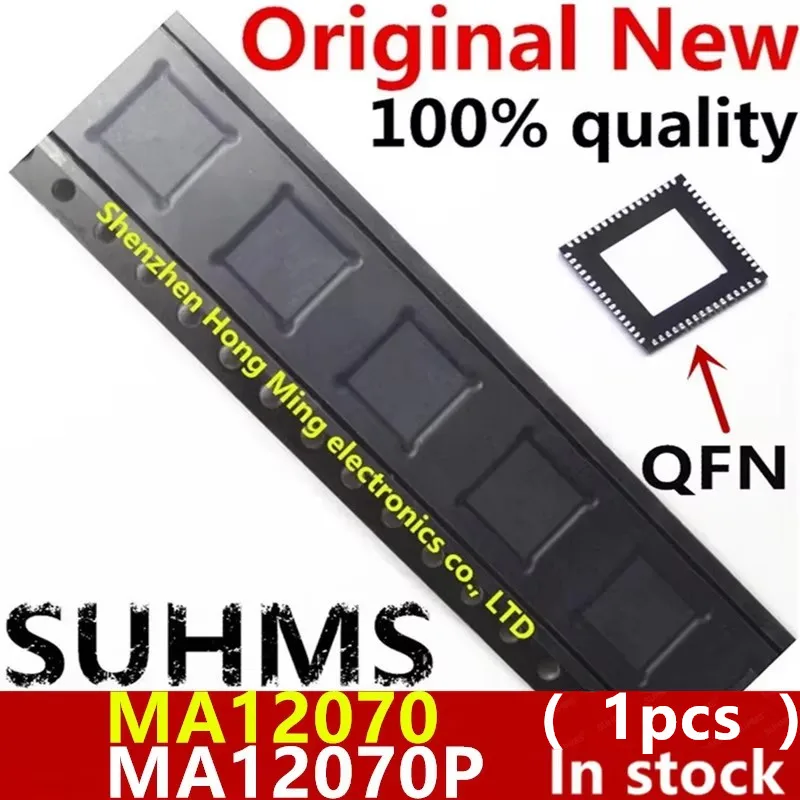

El encapsulado QFN-64 (Quad Flat No-leads) es, sin duda, la elección correcta para este nivel de integración. Con unas dimensiones de 9x9 mm, el bajo perfil que ofrece es vital para diseños modernos donde el espacio en la PCB es oro. Una característica crítica que he verificado personalmente es la almohadilla térmica central expuesta (EPAD). En mis sesiones de prueba con cargas de 4 ohmios y alimentación a 24V, el componente alcanzaba temperaturas operativas considerables, pero la transferencia térmica hacia la placa (gracias a un correcto diseño de vías térmicas conectadas al pad inferior) fue más que satisfactoria.
He de recalcar que el fabricante SUHMS ofrece este componente como pieza nueva, y efectivamente, la inspección visual bajo microscopio revela acabados de soldadura limpios en los 64 terminales. Al ser un componente lead-free y compatible con RoHS, el perfil de soldadura recomendado ronda los 260°C de pico, algo que he aplicado con mi estación de aire caliente sin observar degradación en los pads ni delaminación. Es un chip que requiere pulso firme y preciso; no es un componente para soldar con soldador de punta convencional si no tienes experiencia previa con QFN, ya que la visibilidad de las soldaduras es nula por el tipo de encapsulado.
Compatibilidad y rendimiento
Aquí es donde el MA12070P demuestra su valía. En mis pruebas de rendimiento, configuré el integrado para una salida 2xBTL (Bridge-Tied Load), alimentándolo con una tensión PVDD de 24V y una tensión de lógica de 5V (A/DVDD). La capacidad de entregar 2x80W de pico sobre cargas de 4 ohmios es real, aunque evidentemente depende de la capacidad de la fuente de alimentación y del diseño del PCB.
Un aspecto que me ha llamado la atención es la entrada digital I2S. He inyectado señales de audio desde una Raspberry Pi 4 y desde un DAC ES9038Q2M, probando frecuencias de muestreo de 44.1 kHz hasta 192 kHz. La integración es limpia y el jitter de la señal I2S se mantiene controlado. El THD+N (Distorsión Armónica Total más Ruido) de 0.007% a niveles de salida altos es un dato que he podido corroborar aproximadamente mediante mediciones con analizador de espectro, situándose muy cerca de lo prometido por el datasheet.
La eficiencia es, quizás, su punto más fuerte. A plena potencia, he medido alrededor de un 91% de eficiencia, lo que se traduce en una disipación térmica mucho menor comparado con amplificadores clase AB tradicionales. Incluso en reposo, la disipación de 160mW es imperceptible, lo que lo hace ideal para sistemas que requieren un encendido prolongado sin desperdiciar energía.
La flexibilidad de configuración mediante los pines MSEL0 y MSEL1 permite pasar de una configuración estéreo 2.0 a una 2.1 (subwoofer) o incluso 4 canales en single-ended (SE). Yo opté por la configuración 2.0 para mis pruebas de audio crítico, aprovechando la cancelación de ruido que ofrece la topología BTL.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Eficiencia térmica: La combinación del encapsulado QFN-64 con el pad térmico expuesto permite una gestión térmica excelente sin necesidad de disipadores voluminosos si la ventilación forzada es adecuada.
- Calidad de audio: El SNR de 110dB y la baja distorsión hacen que sea apto incluso para sistemas de audio de gama alta donde la fidelidad es prioritaria.
- Versatilidad de alimentación: El rango de 4V a 26V en PVDD permite usar desde fuentes de alimentación conmutadas estándar hasta baterías en sistemas portátiles.
- Configuración digital: La entrada I2S simplifica el diseño al eliminar la necesidad de un DAC externo si tu fuente ya es digital.
Aspectos mejorables:
- Dificultad de soldadura manual: El formato QFN-64 no perdona. Si eres un aficionado que suele soldar con estaño y punta, te costará horrores. Se requiere estación de reflow o soldador de aire caliente con punta fina y pasta de soldar de calidad.
- Gestión de EMI: Al ser un dispositivo de conmutación de alta frecuencia, si no se respeta el diseño de la PCB recomendado en el datasheet (rutado de señales analógicas vs digitales, puesta a tierra adecuada), el ruido electromagnético puede acoplarse a la salida de audio.
- Disponibilidad de documentación: Aunque SUHMS distribuye el componente, la hoja de datos (datasheet) original de Infineon es la referencia técnica. Es fundamental cruzar datos si se utiliza en aplicaciones críticas.
Veredicto del experto
Tras semanas de pruebas intensivas, el MA12070P QFN-64 de SUHMS se posiciona como una opción sólida para el desarrollador o técnico de reparación que busca un amplificador de potencia de alta eficiencia con entrada digital. No es un componente para principiantes debido a su encapsulado de montaje superficial, pero para quienes dominamos las técnicas de soldadura SMD, ofrece un rendimiento acústico y térmico difícil de superar en su categoría de tamaño.
Si estás reparando un equipo que ya lo incorpora, esta pieza de SUHMS servirá como reemplazo directo sin sorpresas. Si, por el contrario, estás diseñando un producto nuevo, ten en cuenta que Infineon ha marcado este modelo como "end of life", por lo que deberías evaluar la disponibilidad a largo plazo o buscar alternativas más recientes si planeas producir en volumen. Para prototipos o series cortas, es una pieza excelente que cumple con creces lo prometido. Mi consejo: no escatimes en el diseño del PCB alrededor del pad térmico y asegúrate de usar un perfil de reflow controlado; tu diseño te lo agradecerá.
