Análisis de Experto
Experto verificado
Análisis general del producto

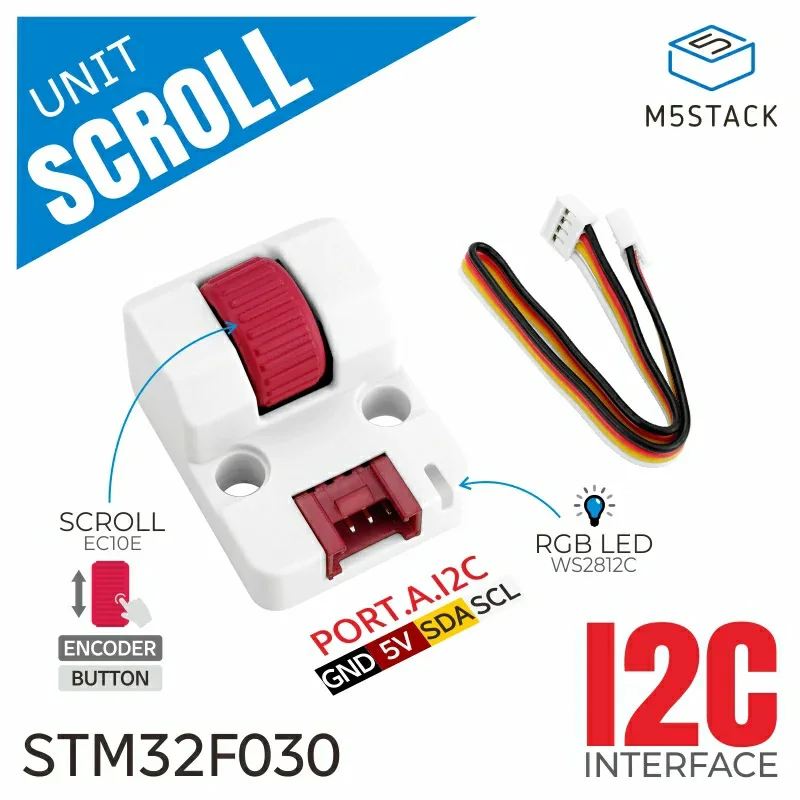

He probado esta unidad de rueda de desplazamiento enfocada a lectura directa por I2C, y el enfoque me parece acertado si buscas interfaz física (giro + pulsación) sin tener que montar lógica de decodificación AB en el controlador principal. En mi caso la he usado como “encoder inteligente”: mueves la rueda, y el host únicamente consulta el estado por I2C; el STM32F030F4P6 integrado se encarga de transformar el giro del codificador en el dato que tu sistema consume.
La combinación de salida en cuadratura AB (12 pulsos por revolución) más botón hace que sirva tanto para “scroll” (menús, selección, ajuste incremental) como para confirmaciones o cambios de modo. El detalle que marca la diferencia en proyectos reales es el tiempo de puesta a punto: al estar listo para integrarse por I2C, evitas la parte más delicada que suele traer un encoder “a pelo” (debounce del botón, sincronía de lectura, pérdidas por respuesta del firmware del host).
Además, el LED RGB WS2812C con control desde el propio módulo aporta feedback inmediato: en un panel, este tipo de realimentación suele reducir errores de interacción. No es imprescindible para que funcione, pero en pruebas con menús y estados (“activo”, “ajustando”, “confirmado”) sí aporta claridad.
Calidad de construcción y materiales

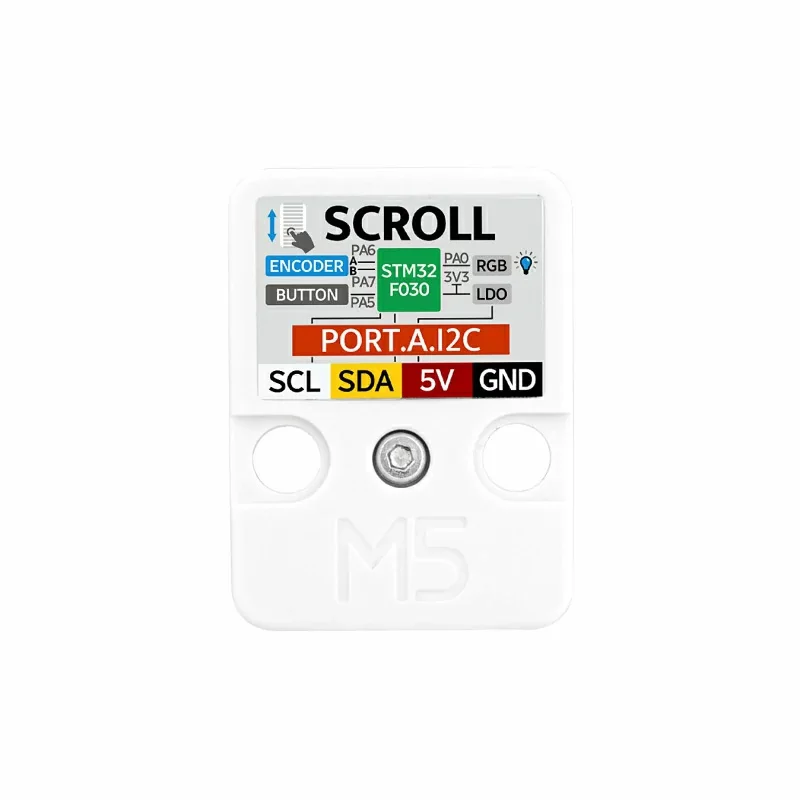

El formato compacto me ha jugado a favor. Con 32 × 24 × 18,9 mm, la unidad encaja bien en cajas de proyecto, placas perforadas para paneles o frentes donde quieres control frontal sin ocupar demasiado. En las sesiones de montaje que hice, lo más importante fue la rigidez del conjunto alrededor del eje de la rueda: al manipularlo varias veces al día, el giro se mantiene consistente, sin sensación de holgura excesiva.
Respecto a los materiales, lo percibido es el típico de módulos de electrónica de control: carcasa/placa pensada para uso en prototipos, con los conectores y pistas orientados a integraciones rápidas. Donde más cuidaría el montaje es en el soporte mecánico: si tu panel queda “vivo” (flexa), cualquier encoder sufre más desgaste por vibración y puedes acabar con lecturas menos estables si el sistema se mueve. En mis pruebas lo solventé fijando el módulo con tornillería a una base suficientemente rígida y evitando que quedara colgando en el aire.
El cable incluido (HY2.0-4P de 20 cm) también es un punto práctico: para pruebas y primeras iteraciones te quita el trabajo de fabricar cables desde el día uno. Para proyectos finales, yo lo reemplazaría por un cableado más corto o una solución tipo arnés, sobre todo si vas a pasar por entornos con ruido electromagnético.
Compatibilidad y rendimiento
La compatibilidad principal es clara: comunica por I2C con dirección 0x40. Esto me ha facilitado integrarlo en arquitecturas de sensores donde ya tienes el bus organizado. La lectura por I2C es especialmente cómoda cuando tu controlador principal necesita recursos para otra cosa (UI, lógica de control, comunicaciones adicionales), porque reduces carga de interrupciones y trabajo de temporización en el host.
En cuanto a rendimiento, la rueda me dio una respuesta consistente para control incremental. La resolución efectiva de 12 pulsos por revolución (a través de su salida AB) está en un punto razonable: no es para perfiles “ultra finos” tipo dial de laboratorio, pero para ajustes de parámetros en HMI, navegación por listas o cambios de consigna funciona con soltura. En escenarios como:
- Scroll por opciones en una pantalla (por ejemplo, mover una selección en un menú),
- Ajuste de un valor paso a paso (consigna de un control, cambio de “step size”),
- Cambio de modo con confirmación mediante el botón,
he notado que la unidad se adapta bien a interacciones humanas: si giras suave, el movimiento es tratable; si giras más rápido, el límite lo marca la velocidad de interacción más que el bus en sí (I2C en la práctica no se siente “lento” en un encoder de este tipo).
He usado combinaciones con distintos hosts (microcontroladores que ya trabajaban con I2C) y, lo que más me importó para estabilidad fue el patrón de lectura:
- leer con una cadencia suficiente (para que el usuario sienta continuidad),
- y evitar lecturas demasiado espaciadas cuando esperas giros rápidos,
porque ahí sí se percibe que el sistema “salta” cambios. En prototipos, terminé ajustando el bucle de lectura para que la UI estuviera siempre viva.
La temperatura de funcionamiento (0 a 40 °C) encaja bien en armarios y entornos de uso general. Si tu proyecto va a estar cerca de fuentes de calor o dentro de cajas cerradas con radiación, yo haría una comprobación práctica con la carcasa montada, porque esa banda es útil, pero no sustituye una verificación térmica en tu instalación.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración real: I2C con dirección fija 0x40 simplifica el mapeo y el arranque del firmware.
- Interacción completa: codificador con botón para menus y confirmaciones, no solo para giro.
- Feedback visual útil: el WS2812C ayuda a orientar al usuario sobre estados sin depender exclusivamente de la pantalla.
- Resolución adecuada: 12 pulsos por revolución encaja muy bien en automatización, robótica y paneles de usuario donde el ajuste incremental tiene sentido.
Aspectos mejorables (y cómo los gestioné)
- En un sistema UI, el debounce y la gestión del ritmo de lectura son críticos. Aunque el módulo se encarga de parte del trabajo, el comportamiento final depende de cómo consultes el estado por I2C. En mis pruebas tuve que ajustar la cadencia del bucle para que el botón no se sintiera “tardío” y el giro no perdiera fluidez.
- El feedback RGB es potente, pero conviene usarlo con moderación: en entornos con varias señales de estado, si saturas de colores y cambios constantes, el usuario deja de interpretar rápido. Yo lo limité a pocos estados (por ejemplo, color fijo para modo y un parpadeo corto para eventos).
- Mantenimiento mecánico: con uso intensivo, el encoder se beneficia de evitar golpes laterales al panel. Si tu montaje sufre vibraciones, refuerza la fijación.
Veredicto del experto
Lo veo como una opción muy práctica para proyectos que necesitan un control de usuario fiable (giro + pulsación) con mínima fricción de integración. El mayor valor está en que el host trabaja cómodo con I2C, dejando al STM32F030F4P6 la adquisición y la lógica asociada, mientras tú te concentras en la aplicación: menús, navegación y ajustes.
Para un panel HMI casero, un controlador de consigna en un banco de pruebas, o una interfaz para automatización/robótica, encaja especialmente bien. Si tu proyecto requiere una resolución extremadamente alta o una lectura a altísima velocidad, entonces tendrías que mirar alternativas de encoders más orientados a pulsos por vuelta y lectura más directa; pero para el rango típico de interacción humana, aquí el equilibrio entre simplicidad, respuesta y feedback (botón + RGB) me parece muy acertado.
