M.2 NVMe Key M SSD a PCIe 4.0 x16 Riser Card Girar Ángulo STX Gráficos GPU Riser M2 NGFF Gen4 PCIE 4.0 Sata Cable de puente de alimentación

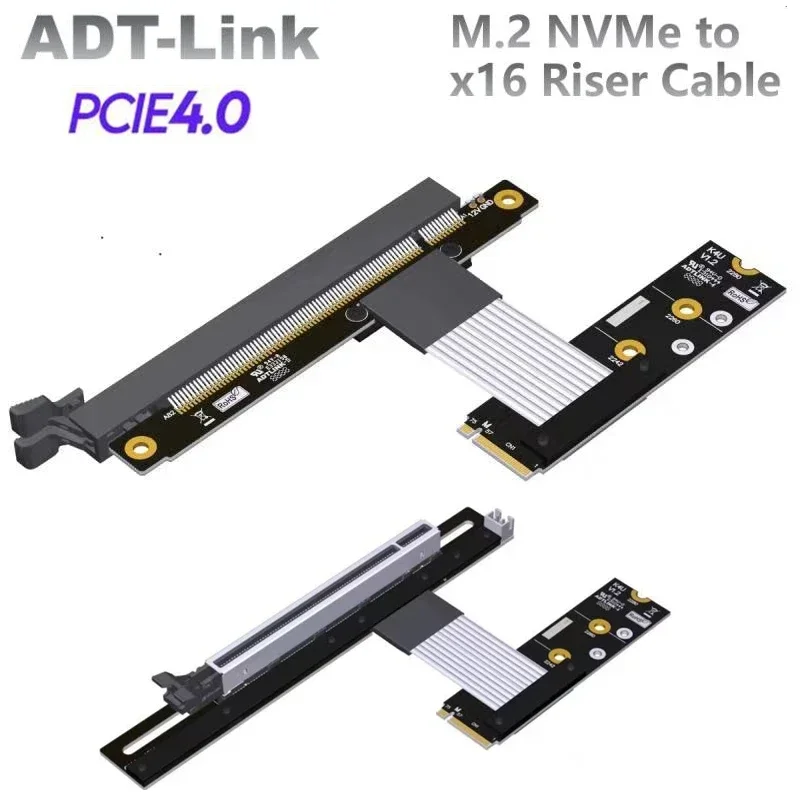

Cable de extensión ADT-Link M.2 NVMe a PCI-Express 4.0 x16
Nombre de marca: ADT-LINK
Nombre del producto: cable de extensión M.2 NVMe Key M a PCIe x16

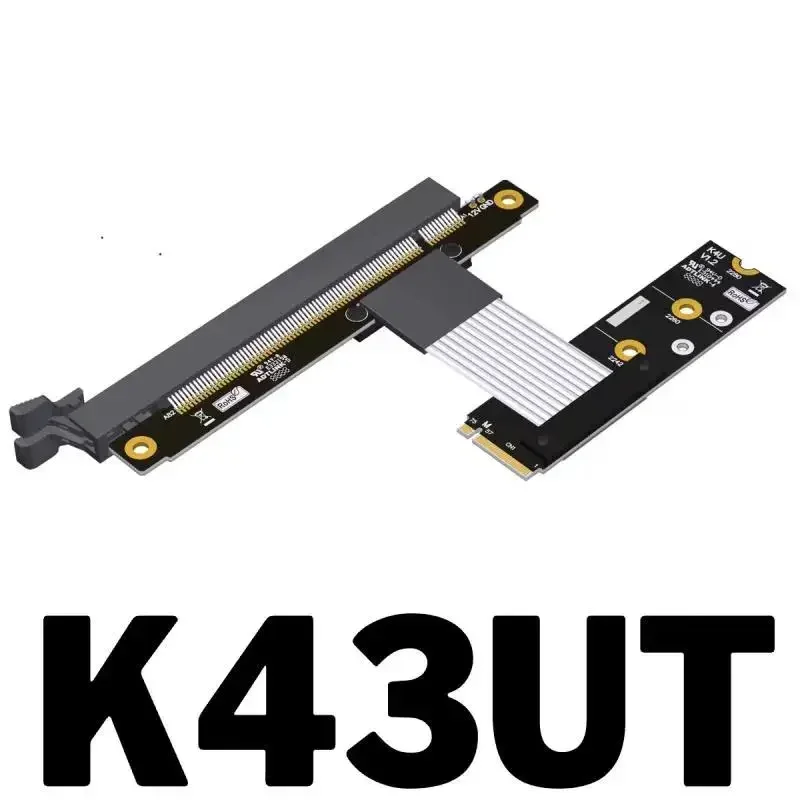

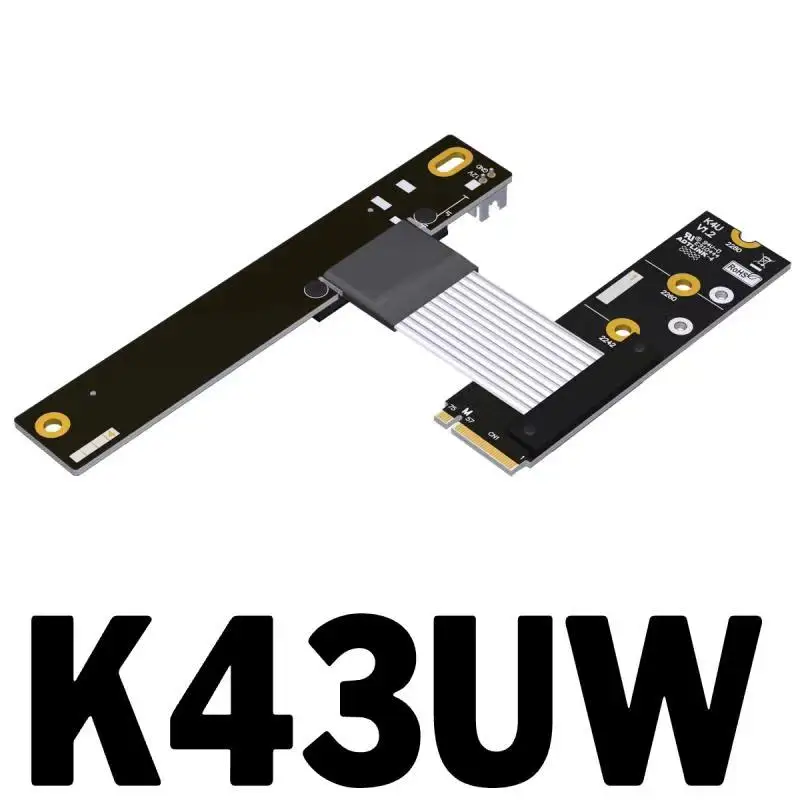

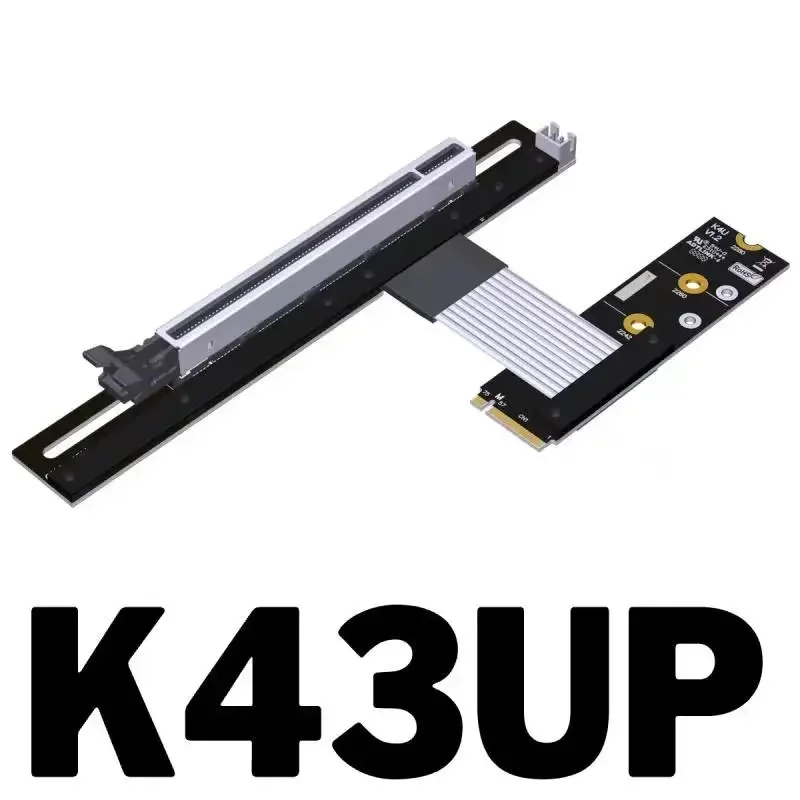

Modelo de producto: K43UF, K43UT, K43UW
Velocidad de transferencia: PCIe4.0 x4, gen4, 64 G/bps (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjetas de vídeo PCIe x16 AMD/NVIDIa a extensión NVMe M.2 (ultra SSD, clave M)
Restricciones de uso: PCIe 4.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 4.0.El equipo está envejeciendo.Si la señal es deficiente o el entorno no es bueno, reduzca la velocidad a PCIe 3.0 o inferior.
Descripción de la longitud del cable:

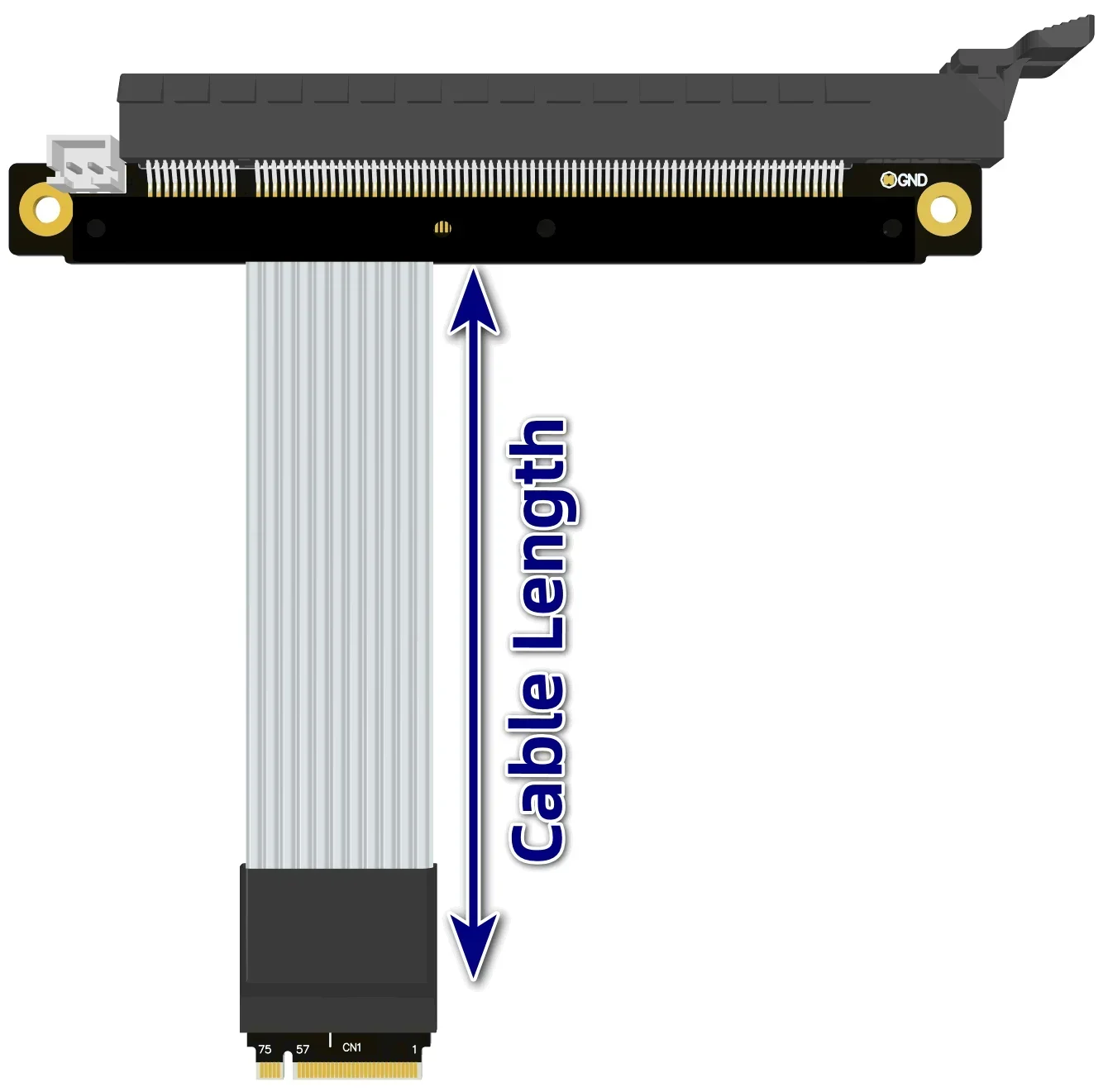

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul en la siguiente figura.
Preguntas y respuestas:
1) ¿Cuál es la calidad del cable?¿Hay un escudo?
Hay blindaje metálico, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI y diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por el blindaje contra interferencias electromagnéticas de polímero conductor para evitar la incidencia o emisión de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable.
2) ¿El cable es blando?¿Se puede doblar?El cable es el cable dedicado PCIe de cuarta generación desarrollado y diseñado por ADT.El cable negro tiene un grosor de 1,3 mm, el cable plateado tiene un grosor de 1,4 mm y el cable azul tiene un grosor de 0,85 mm.El cable se puede doblar o doblar sin afectar el uso.3) ¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado lentamente o no funciona?Cuando se conecta el cable de extensión de la tarjeta gráfica, el rendimiento es insuficiente o la función es anormal.Hay tres problemas comunes:1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU.Otras ranuras tienen un rendimiento deficiente.2.Los dedos dorados de la tarjeta gráfica o los terminales del zócalo de la placa base no están en buen contacto o tienen óxidos, lo que hace que la tarjeta se ralentice y los puntos de contacto de los dedos dorados deben estar limpios.3.La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y el equipo tiene más de 4 años y no admite el uso de cables de extensión.Úselo a una velocidad más baja si el equipo está envejeciendo o si la señal es deficiente.4) ¿Quieres conectar el cable de alimentación?El cable de alimentación SATA está incluido con el producto y debe estar conectado.
5)Ventajas del producto:
1.Ventaja del cable, el cable antiinterferencias de baja resistencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y la alta frecuencia admite transmisión estable PCIe 4.02.Ventaja de la longitud de la línea, se puede personalizar de 5 cm a 100 cm3.La señal diferencial no tiene un diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero.4.El producto está fabricado con materiales de alta calidad y la PCB está hecha de precisión.La PCB utiliza placas de alto TG.El espesor del material de cobre se espesa a 1 oz.Los dedos de oro tienen suficiente contenido de chapado en oro y los pies chapados en oro tienen buena conductividad eléctrica, lo que puede reducir la pantalla azul de choque causada por una mayor resistencia a la oxidación y al óxido.5. El cable utilizado en el producto es muy duradero. Utilice juntas de PCB con un espesor de 3 mm para proteger los puntos de soldadura del metal y bloquee los tornillos y tuercas hexagonales para sujetar el producto. El producto es fuerte y confiable, resistente a tirones, antiinterferencias y no rompe el cable. El problema de la caída de las uñas. El alambre se puede doblar o doblar sin afectar el uso.
