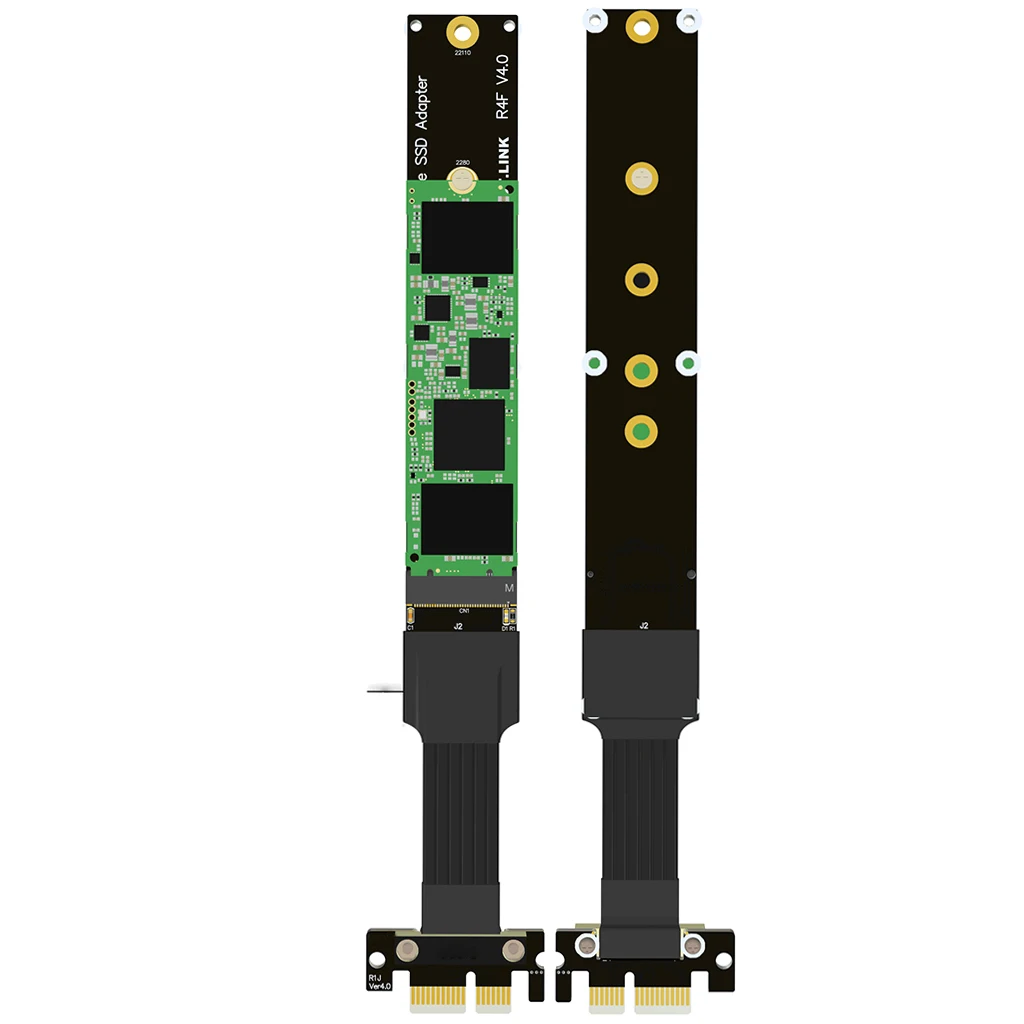

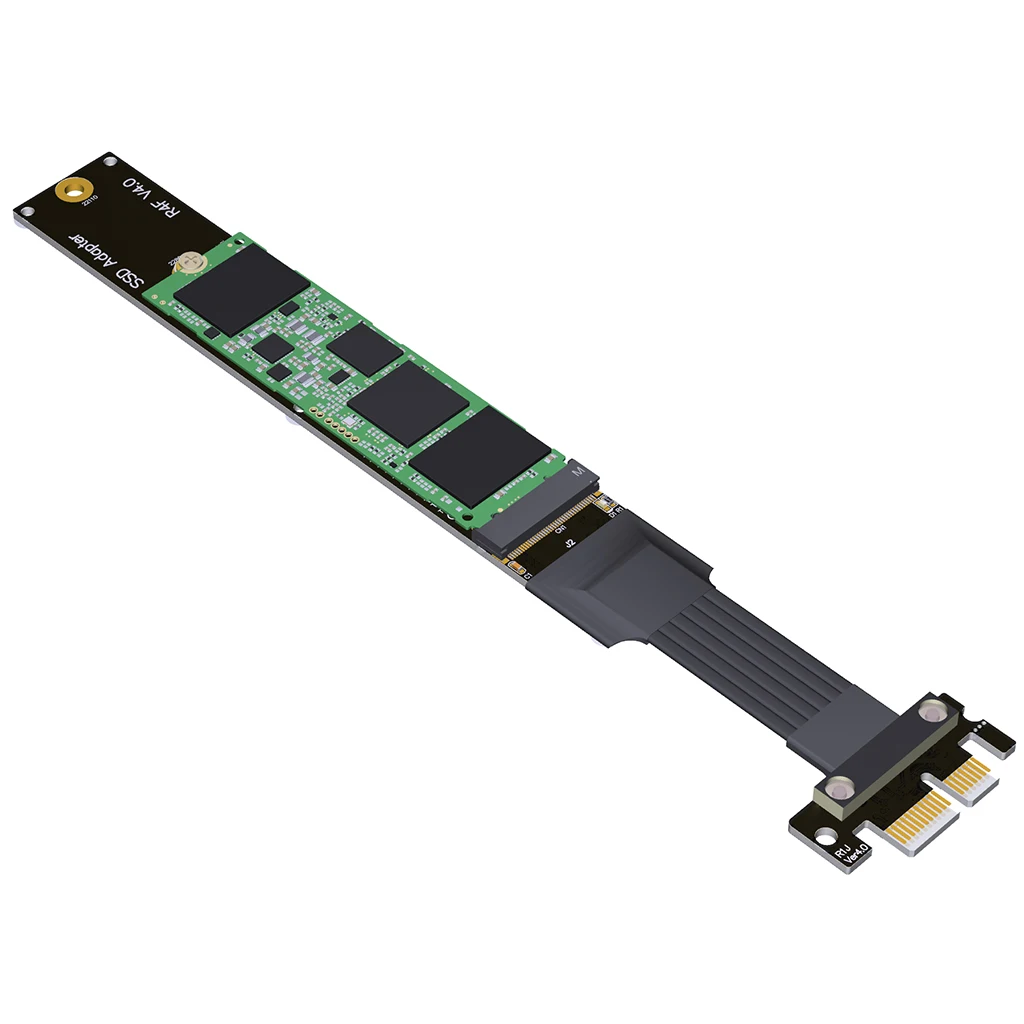

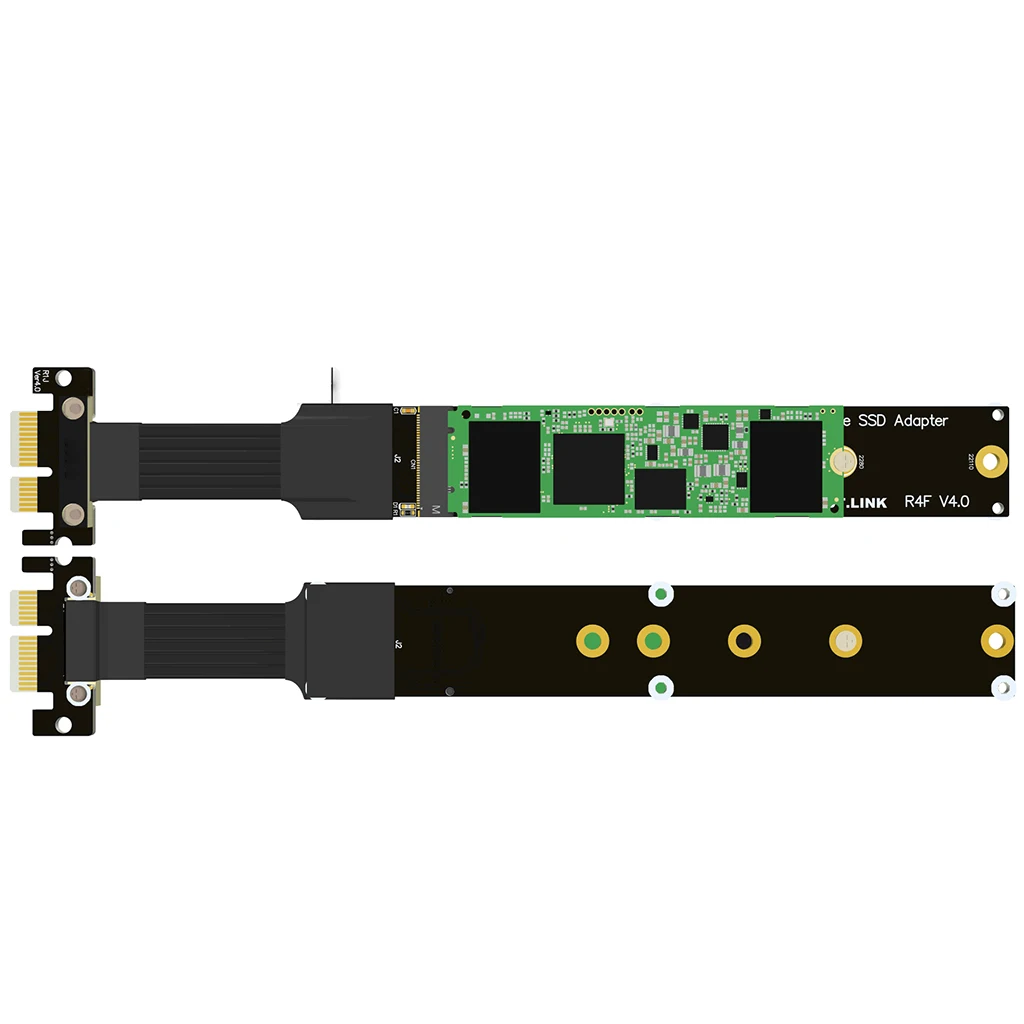

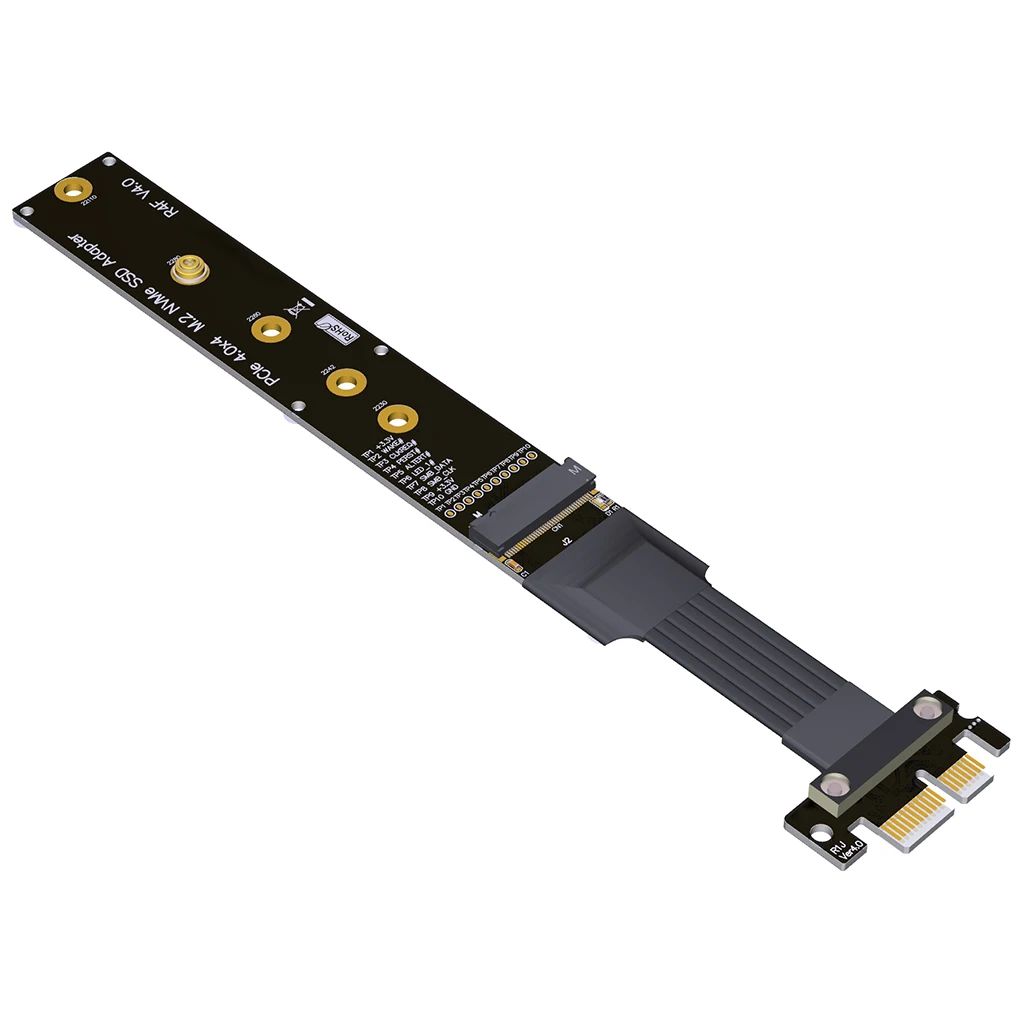

M.2 key M SSD a PCIe 3,0/4,0x1 Adaptador PCI-Express tarjeta vertical Cable plano Flexible para M2 NVMe Cable de extensión de unidad de estado sólido

¿Cuál es la diferencia funcional entre R14SF 3,0 y R14JF 4,0?

Modelo

R14SF 3,0

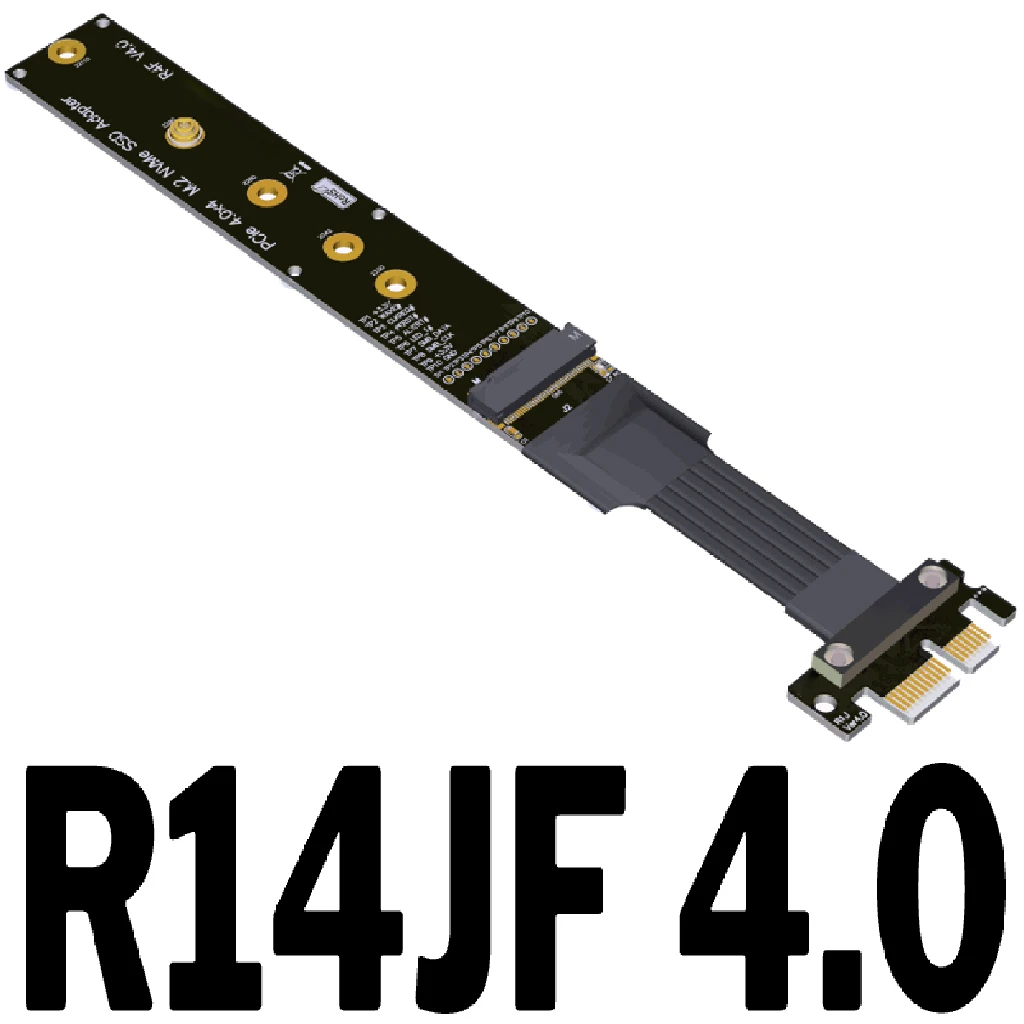

R14JF 4,0

Velocidad de ancho de banda (máx.)

PCIe 3,0x1 ; 8G/BPS

PCIe 4,0x1 ; 16G/BPS

Conexión directa de señal SMB_BUS

No compatible

Soporte

Conexión directa de señal WAKE #

No compatible

Soporte

Conexión directa de señal CLKREQ #

No compatible

Soporte

Blindaje metálico para señales diferenciales

Ninguno

Sí

Modelo del producto: R14JF 4,0/R14SF 3,0

Nombre del producto: para cable adaptador de señal M.2 NVMe SSD a PCI-E X1

Longitud del cable: 15cm,25cm. Si necesita otra longitud, contáctenos para cambiar el precio.

Ancho de banda de velocidad: PCIe 3,0/4,0x1 (PCIE4.0 medido lectura/escritura MB alrededor de 1400/seg, PCIE3.0 lectura/escritura alrededor de 700MB/seg)

Función del producto: Conexión de equipo de servidor de control industrial, transmisión de alta velocidad de señal PCIe.

Restricciones de uso: solo para ingenieros profesionales para especificar la compra.

Consejo de compra: asegúrese de comprar 1 ~ 2 muestras primero para probar y verificar que sean correctas antes de comprar al por mayor.

Consejos: Este producto es compatible con muchos problemas, el montaje incorrecto o el funcionamiento incorrecto quemarán su equipo. La compra está limitada a Ingenieros Profesionales. Este producto es un producto a medida y no es retornable ni intercambiable. Por favor, considere y confirme claramente antes de realizar su pedido. Este producto tiene muchas restricciones de uso, no admite tarjetas inalámbricas WiFi, no admite WWAN y solo Admite tarjetas NVMe M.2 key M SSD.

Nota sobre la longitud: La longitud del cable se refiere a la longitud del cable y no incluye la PCB o los conectores.

Ventajas del producto:

1. Ventaja del cable, admite transferencia estable de velocidad completa PCIe 3,0/4,0.

2. Ventaja de longitud del cable, de 3cm a 1m puede aceptar personalización.

3. Sin diseño de orificio para señales diferenciales, sin capacitancia parásita o inductancia para interferencia de atenuación de señal, sin fenómeno de microcortocircuito CAF, productos duraderos.

4. El producto utiliza materiales de alta calidad, la mano de obra de PCB es precisa, el espesor de cobre se espesa a 1oz, el contenido de chapado en oro es suficiente, el rendimiento conductor del chapado en oro suficiente, puede reducir la oxidación de la impedancia de óxido causada por el aumento de la pantalla azul muerta.

5. El cable utilizado en el producto ya es muy duradero, y las juntas de soldadura de metal están protegidas por espaciadores de PCB de 3mm de espesor y bloqueados con tornillos y tuercas hexagonales para la fijación. El producto es robusto y fiable, resistente a tirones y tirones, y no tendrá problemas con cables rotos y clavos caídos. El cable se puede doblar o plegar sin afectar su uso.

6. El PCB está acortado y engordado, el acortamiento no atascará la tarjeta, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la posibilidad de daños.

Precaución:

1. Al enchufar los cables, asegúrese de identificar la dirección, no los conecte en la dirección opuesta o en la posición incorrecta para evitar quemar el equipo. Al enchufarlo, sostenga el enchufe del dispositivo antes de enchufar los cables para evitar romper los pines del enchufe con fuerza excesiva. Está prohibido doblar y tirar dentro de los 2cm de la soldadura del cable a la placa.

2. La placa o placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, por lo que conectar el cable de extensión solo lo hará más inestable. No se admiten equipos más antiguos. Equipo con más de 3 años de antigüedad. Por favor, no compre.

3. Comprado solo por ingenieros de productos, solo para fines de prueba de productos y otros usos, no compre.

4. Admite la versión universal de M.2 NVMe SSD, no es compatible con M.2 WiFi inalámbrico NIC, no es compatible con M.2 SATA, no es compatible con Lenovo/tarjeta de red compatible con HP.
