Descripción

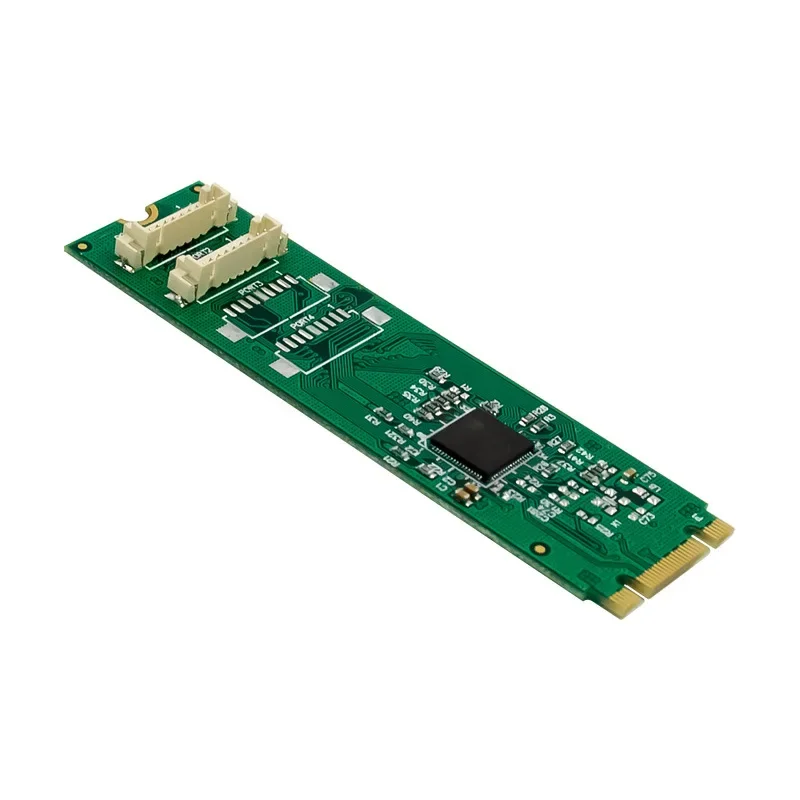

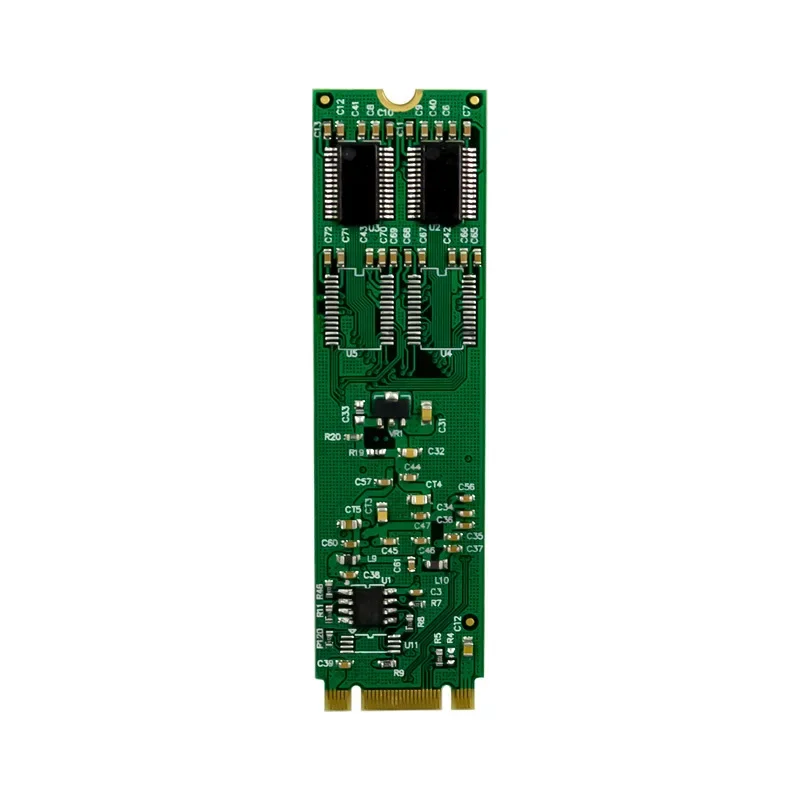

El adaptador serie M.2 B + M KEY AX99100 2S es una solución de un solo chip que integra completamente el controlador de punto final PCIe2.0 Gen 1.
Tiene dos puertos serie y se puede ampliar fácilmente a más dispositivos.El puerto serie admite el protocolo RS-232, la velocidad de transmisión es de hasta115200bps, y también admite control de flujo de hardware y software.
PCI Express
• Controlador de punto final PCI-Express de un solo canal (x1) con PHY integrado
Cumple con PCI Express 2.0 Gen 1
Cumple con la especificación PCI Express M.2 versión 1.0
Cumple con PCI Power Management 1.2
• Tipo de conector: llave M.2 B+M,
Dimensión: 22x80mm
Interfaz de puerto serie
-UART dual o UART cuatro
-Compatible con multiprotocolo RS-232 / RS-422 / RS-485
-La velocidad bidireccional de cada puerto es de hasta 25 Mbps
-Control de módem en serie completo
-Soporta control de flujo de hardware y software
-Admite formatos serie de 5, 6, 7, 8 y 9 bits
-Admite número par, número impar, ninguno, espacio y paridad de marca
-Admite velocidad de transmisión personalizada a través de PLL interno o reloj externo
-Admite FIFO en chip de 256 bytes de profundidad en la ruta de transmisión y recepción de cada puerto serie
-Admite funciones de activación remota y administración de energía
-Soporte para el apagado del transceptor de puerto serie
-Admite el modo IrDA lento (115200bps) en todos los puertos serie
-Admite aplicaciones multipunto en modo de 9 bits
-Soporta transmisión por ráfaga DMA
Aplicación de hardware
Dispositivos conectados en serie, equipos de red/monitoreo en serie, sistemas de adquisición de datos, terminales POS y PC industriales, E/S en serie/USB para tarjetas complementarias, expansión de E/S para sistemas integrados
Requisitos del sistema
Linux, Windows XP/Vista/Win 7/Win 8/Win 8.1/Win 10 32 y 64 bits
Una ranura para llave M.2 M+B disponible

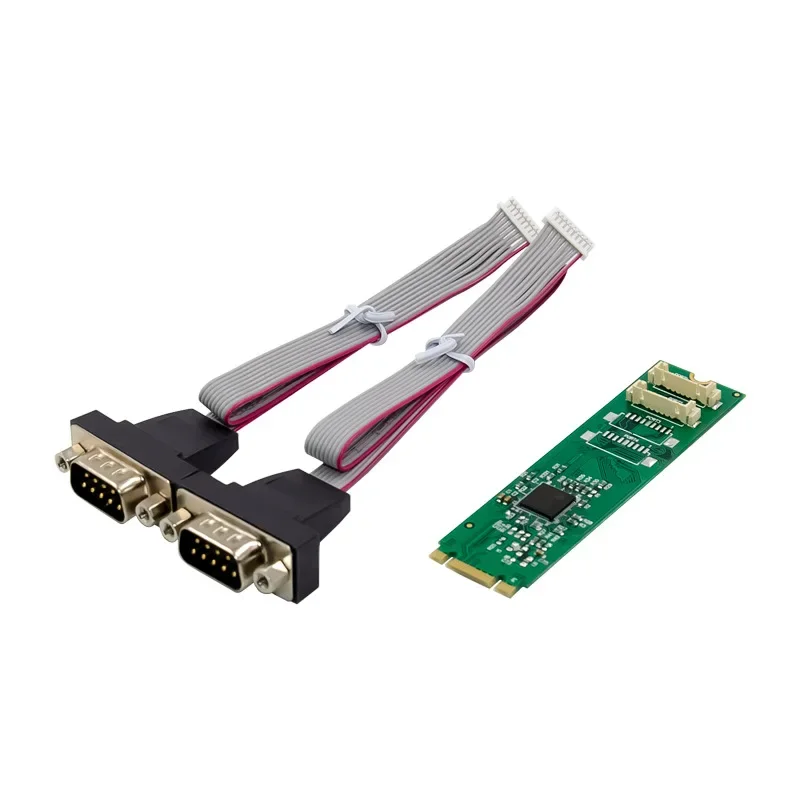

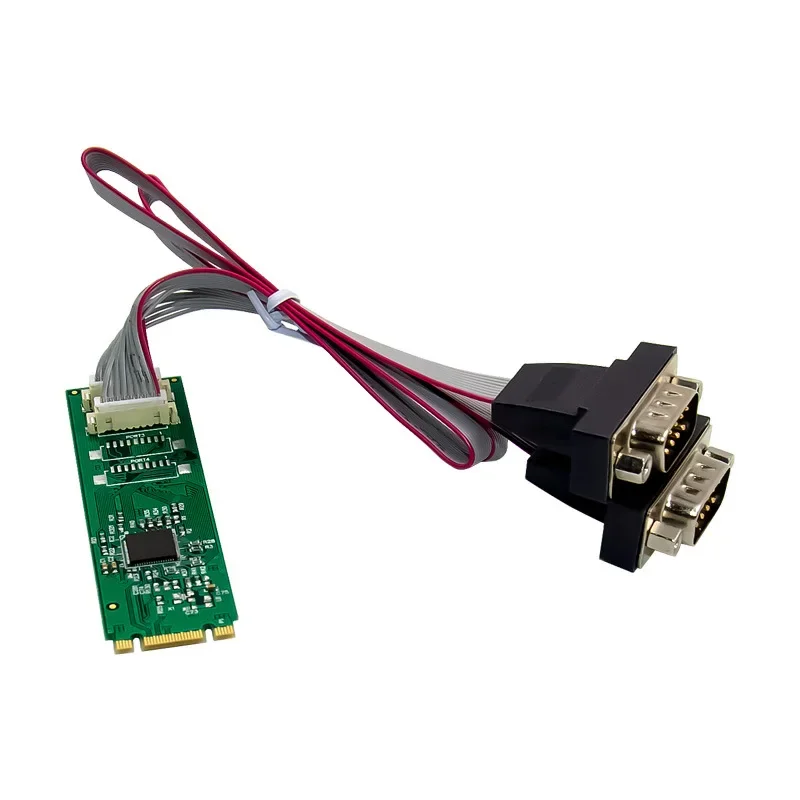

1 tarjeta de puerto serie M.2 B+M KEY AX99100 2S
1 disco CD
2 x soporte de perfil bajo
2 cables serie DB9 de 20 CM
