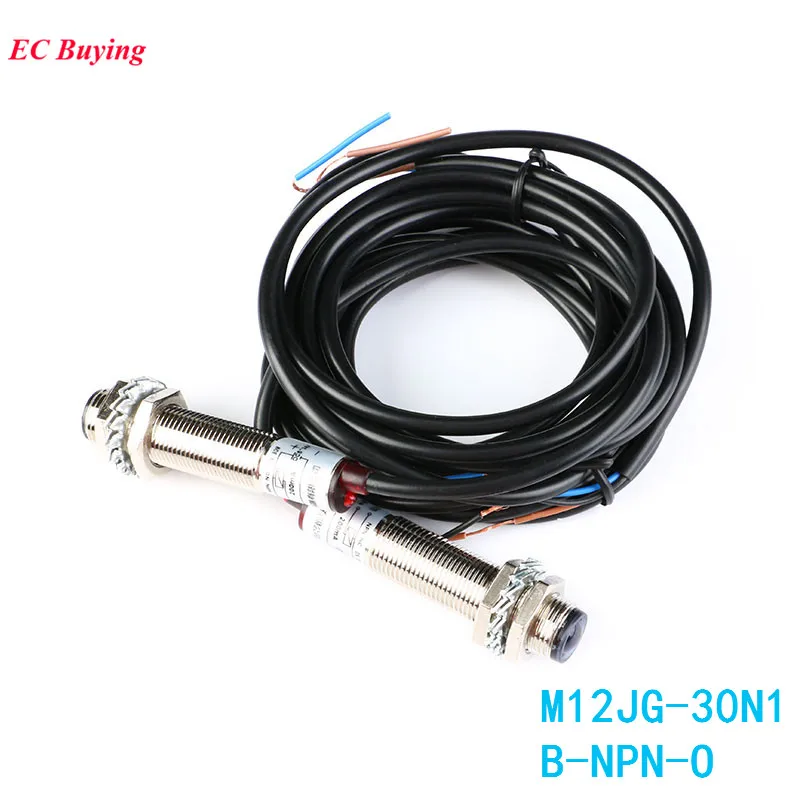

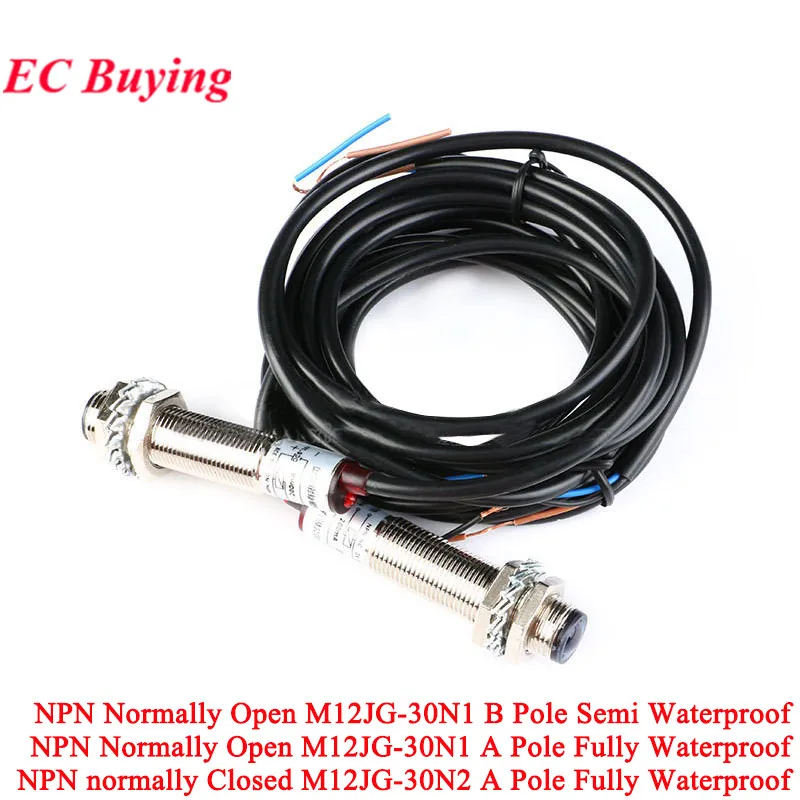

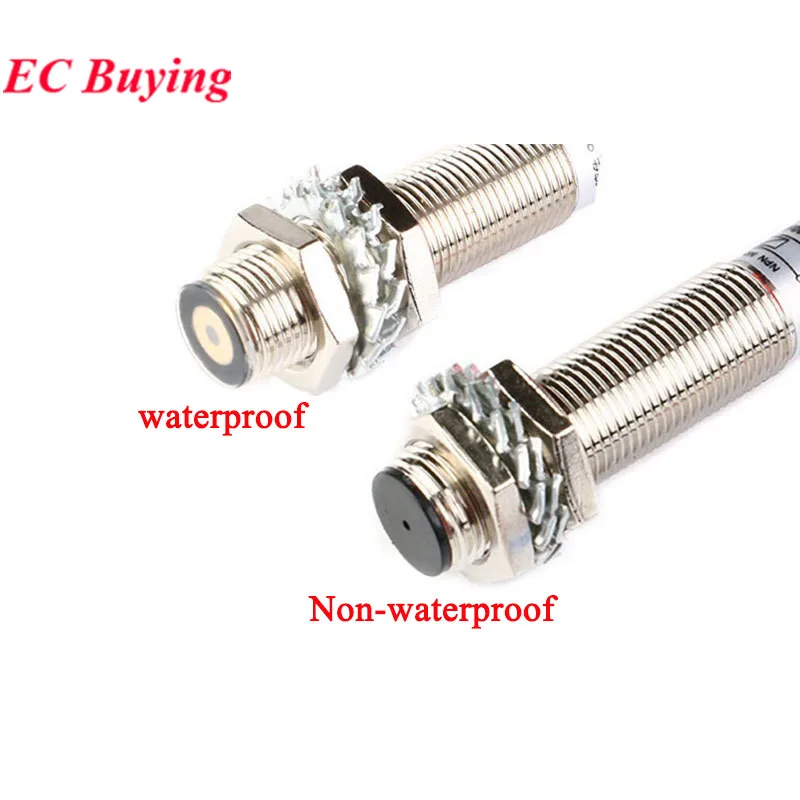

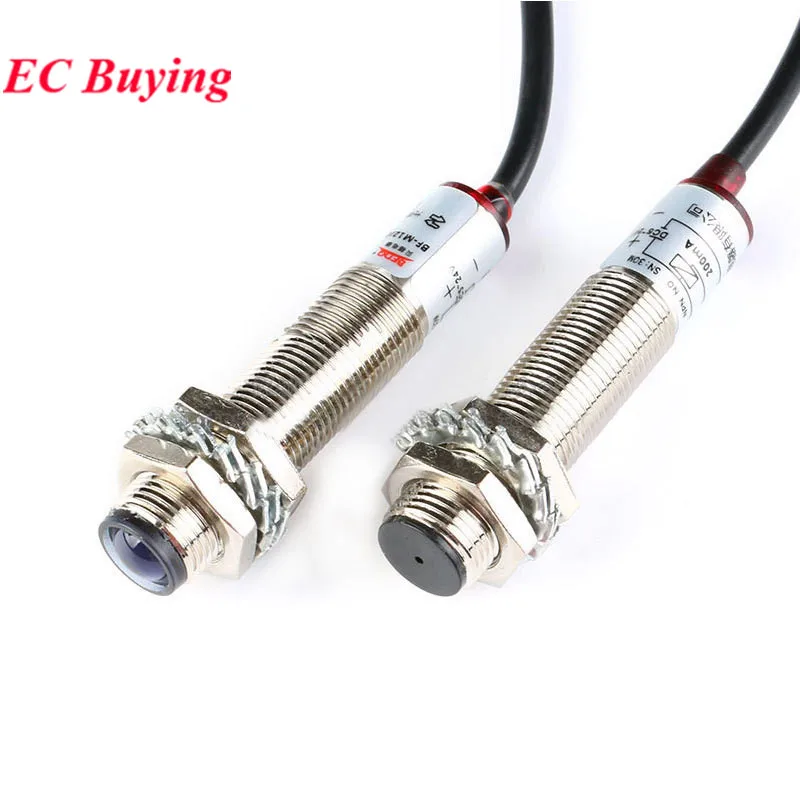

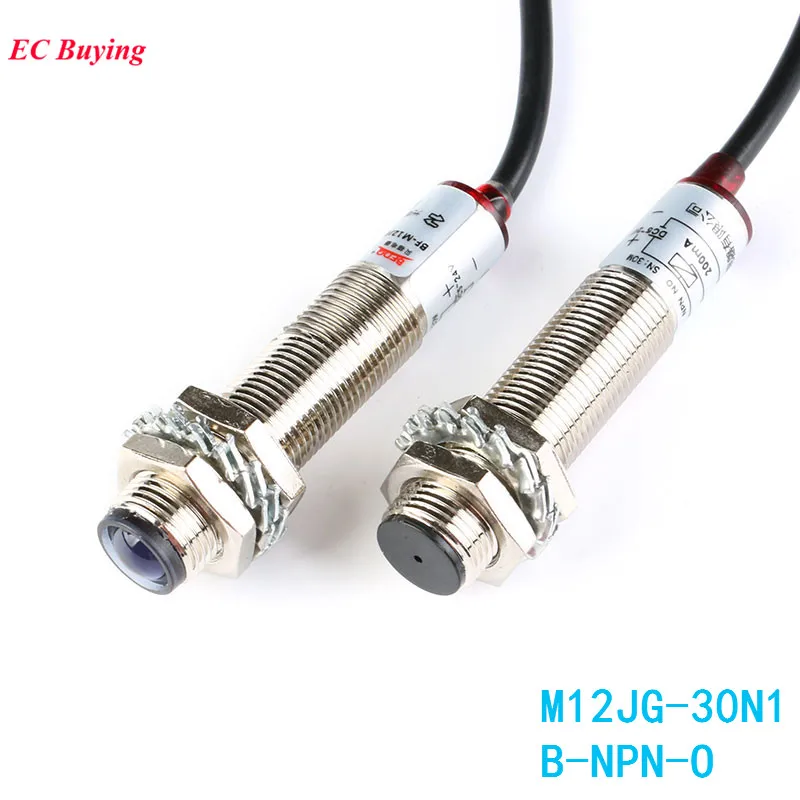

Interruptor fotoeléctrico láser M12 NPN M12JG-30N1 interruptor de Sensor láser impermeable DC 20 metros de distancia normalmente abierto B-NPN-O
Descripción del productoSerie GMA de sensor fotoeléctrico tipo láser, el uso del ángulo de emisión del rayo láser es pequeño, la concentración del haz y las características de energía del haz unitario pueden penetrar el ambiente de tormenta de nieve con lluvia nebulosa, mejorando en gran medida la recepción.Precisión, reduce la tasa de error.Puede ser ampliamente adaptado y automatización de máquinas como límite, posicionamiento, pruebas, conteo, velocidad, personal a través de otros fines de detección industrial.Características del producto1.Láser en el rendimiento y estabilidad del interruptor fotoeléctrico radio, respuesta rápida, resistencia al impacto, resistencia a las vibraciones, pequeña interferencia, larga vida útil2.Detección láser de distancia de disparo, alta precisión3.Comodidad de depuración del rayo láser visible4.El haz recto puede detectar objetos pequeños.5.Puede detectar diferentes objetos, como vidrio, hierro, plástico, madera líquida.Parámetros del producto1.Especificaciones Modelo: M12JG-30N1 (B-NPN-O)2.Dimensiones: transmisor M12 * 55 mm, receptor M12 * 55 mm3.Métodos de detección: láser rojo visible (640 ~ 650 nm)4 voltaje de funcionamiento: DC10 ~ 30V / 200mA5.Tipo de salida: NPN normalmente abiertoEl paquete incluye:(1 par de interruptores)
Precauciones1.La alimentación se enciende instantáneamente (dentro de 100 ms) no se puede utilizar este producto;2.Cuando haya cerca de la fuente de la sobretensión, agregue un dispositivo de absorción de sobretensión;3.Instalado cerca de campos electromagnéticos de alta frecuencia, utiliza tipo de cable blindado;4.El sensor láser no puede utilizar una fuente de alimentación del transformador automático, debe usar un transformador de aislamiento;5.El cable del sensor láser debe ser lo más corto posible para reducir la interferencia de ruido.

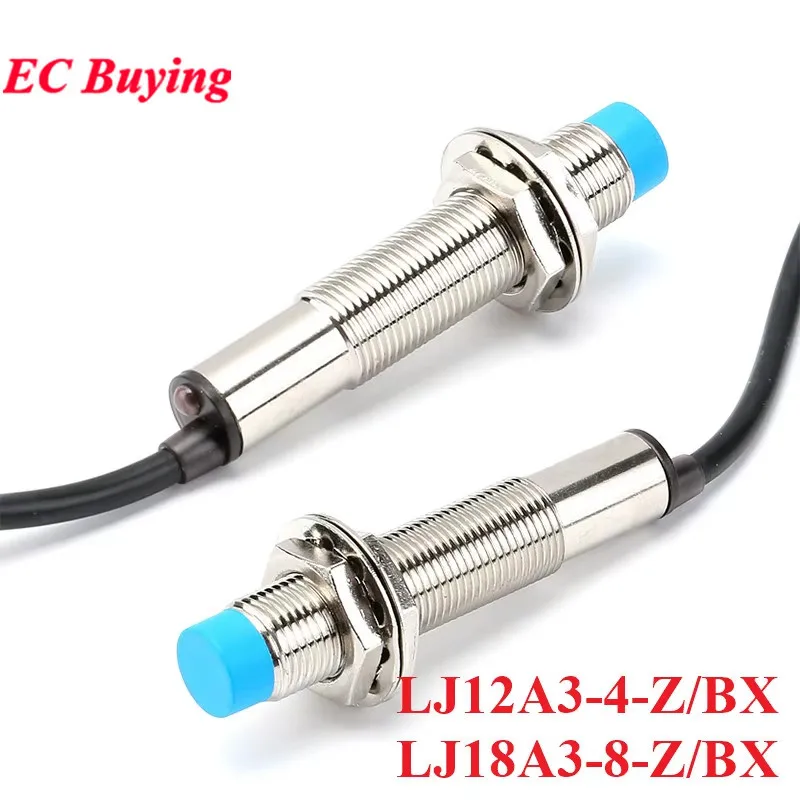

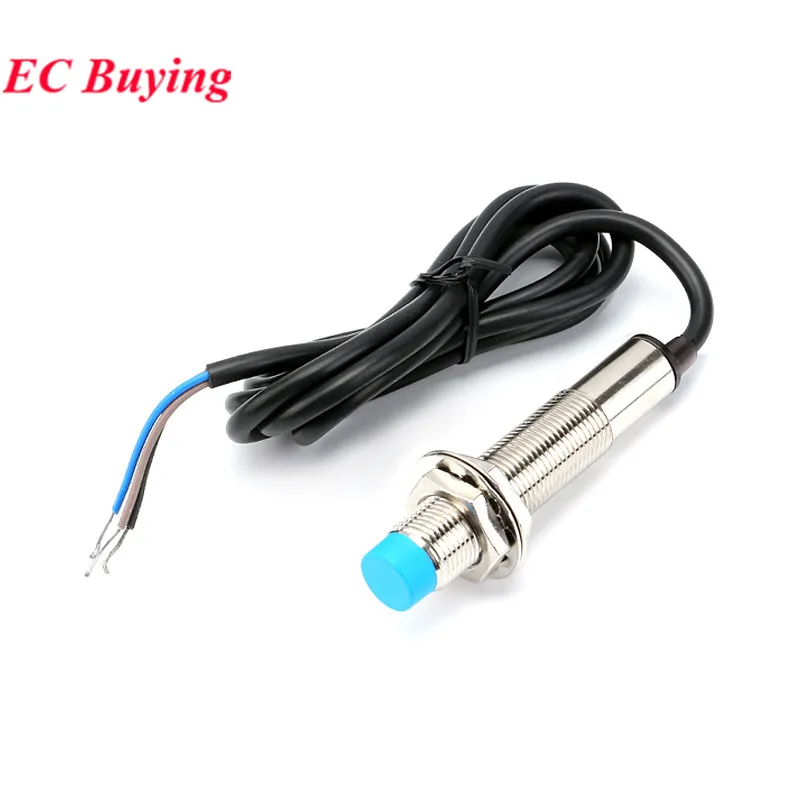

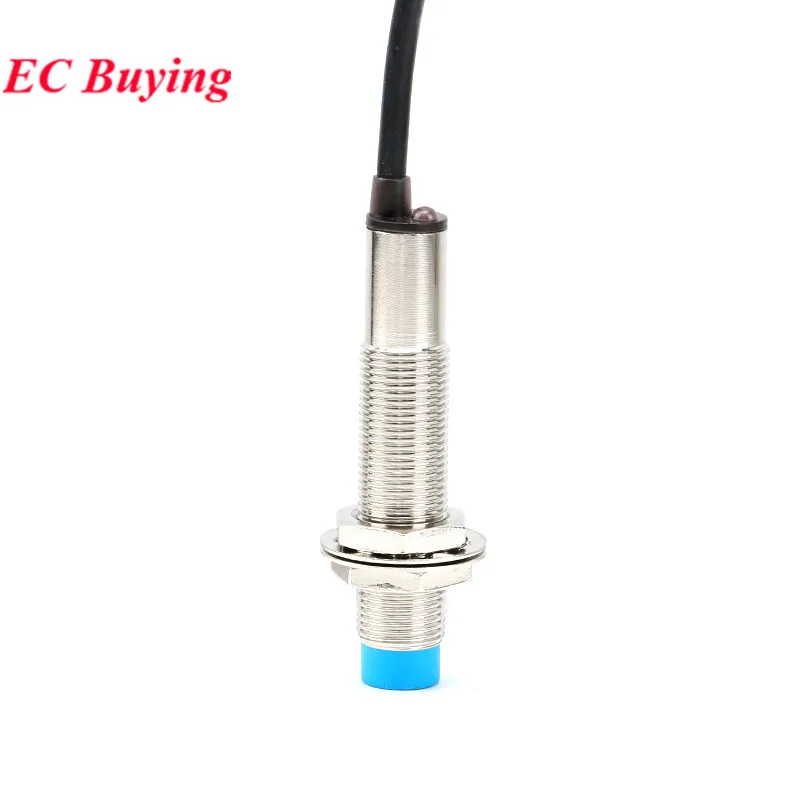

Interruptores de proximidad inductivos, también conocidos como sensores de proximidad inductivos, sensores metálicos.El interruptor contiene un circuito de oscilación de alta frecuencia, un circuito de detección, un circuito amplificador, un circuito de solución y un circuito de salida.Cuando se suministra energía al interruptor, el oscilador en el circuito de oscilación de alta frecuencia genera un campo electromagnético alternado en la superficie de detección del interruptor.Cuando hay un metal cerca de la superficie de detección del interruptor, la corriente parásita dentro del metal absorbe la energía del campo electromagnético alterno en el oscilador.El oscilador se debilita o se detiene.La energía del oscilador cambia en los dos estados, el circuito de detección se convierte en una señal de nivel, a través del circuito amplificador para amplificar la señal de nivel después del circuito de disparo para activar el circuito del transistor de salida para producir una señal de conmutación.Detectando así la presencia o ausencia de metal.Para lograr el propósito de detección de metales.Parámetro característico:
Distancia de retraso: distancia de detección del 10% o menos
Detección de objetos: cuerpo metálico
Voltaje de fuente de alimentación: Tipo de CC: DC12-24V (6-36V) Pulsación (P-P) 10% o menos, Tipo de CA: AC110V-250V 50 / 60HZ
Consumo de corriente: NPN PNP tipo 13MA o menos
Salida de control: tipo DC: 300MA o menos, tipo AC: 400MA o menos
Autoprotección: tipo CC: protección incorrecta de la fuente de alimentación, protección contra sobretensiones, protección contra cortocircuitos de carga.
Uso del medio ambiente: Temperatura: -30 grados a 70 grados (sin hielo sin crema -30% RH - 95% RH)
Resistencia de aislamiento: 50 megaohmios (mesa de megaohmios DC500) entre la parte de carga y la carcasa
Tensión soportada: AC1000V 50 / 60HZ 1min entre la parte de carga y la carcasa
Efectos de temperatura: rango de temperatura -30 grados a 65 grados.23 grados, más o menos 15% dentro de la distancia de detección; Rango de temperatura: -25 ~ 60 grados, 23 grados, más o menos 10% dentro de la distancia de detección
Efecto de voltaje: rango de voltaje nominal de la fuente de alimentación más o menos 15%, la distancia de detección del interruptor de 10% positivo y negativo; El voltaje de la fuente de alimentación excede el voltaje nominal más o menos 15% se abrirá cuando el daño
Estructura de diseño: IP67 (especificación IEC)
Material: Piezas metálicas: latón, piezas de plástico: PBT
