Color
Descripción
Artículo
Descripción
Característica eléctrica
Chip
M10050
Tipo receptor

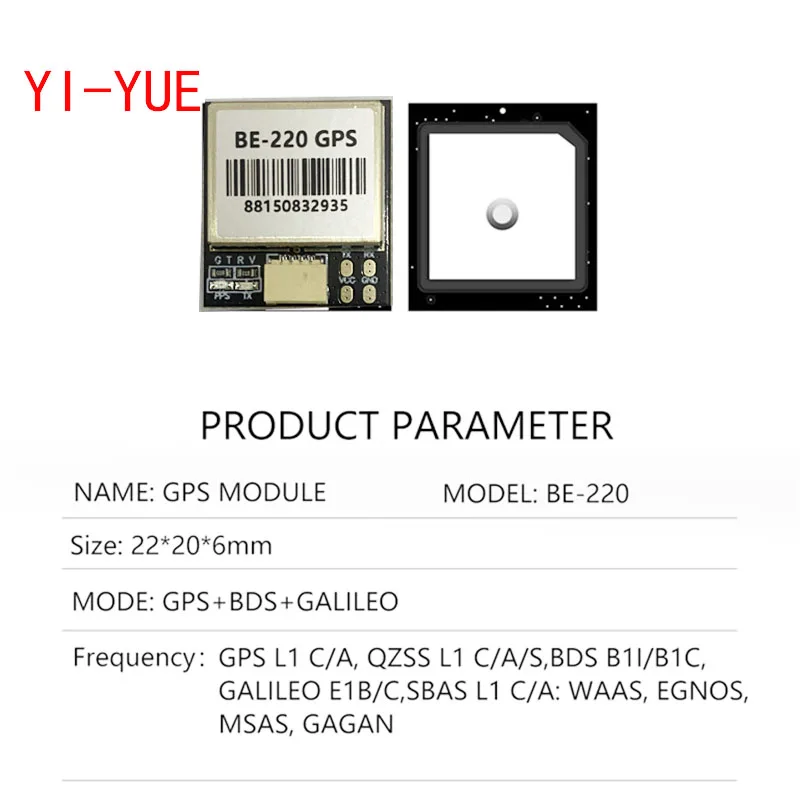

GPS L1 C/A, QZSS L1 C/A/S,BDS B1I/B1C, Galileo E1B/C,SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Sistema de posición predeterminado
GPS, BDS, GALILEO
Sistema de aumento
SBAS, QZSS
Canal
N/A
Sensibilidad
Seguimiento y navegación
-166dBm
Readquisición
-160dBm
Arranque en frío
-148dBm
Arranque caliente
-160dBm
Precisión
Posición horizontal
2,0 m CEP
Velocidad
0,05 m/s
Encabezado dinámico
0,3 grados
Pulso de tiempo
RMS 30ns
99% 60ns
Adquisición
Arranque en frío
27s
Arranque caliente
1s
Inicio asistido
1s
Salida de datos
Tasa baudios
4800bps - 921600bps, por default38400bps
Nivel
TTLlevel
Protocolo
NMEA,UBX
Mensajes NMEA
RMC,VTG,GGA,GSA,GSV,GLL
Tasa de actualización
0,25Hz-18Hz, por defecto 1Hz
FLASH
Con FLASH, la configuración se puede cambiar y no se perderá energía.
Frecuencia de señal de pulso de tiempo
Configurable desde 0,25Hz a 10 MHz, el período predeterminado es 1s, y el nivel alto dura 100ms
Límites operativos
Altitud
80.000 M
Velocidad
500 m/s
Dinámica
4G
Consumo eléctrico
Voltaje
DC 3,6 V-5,5 V, típico: 5,0 V
Corriente
15mA/5,0 V
Especificaciones físicas
Dimensión
22*20*6mm
Peso
5,3G
Conector
Conector de 4 pines de 1,00mm
Temperatura
Funcionamiento
-40 °C ~ + 85 °C
Almacenamiento
-40 °C ~ + 105 °C
LED
LED incorporado
TX LED: Azul. La salida de datos, TX LED parpadeando
LED PPS: rojo. LED PPS no brilla cuando el GPS no está fijo, parpadea cuando está fijo
Pin Descripción:
PIN
Nombre
E/S
Descripción
1
GND
G
Suelo
2
TX
O
Salida de datos en serie.
3
RX
I
Entrada de datos serie.
4
VCC
I
Entrada de suministro DC 3,6 V-5,5 V, típica: 5,0 V

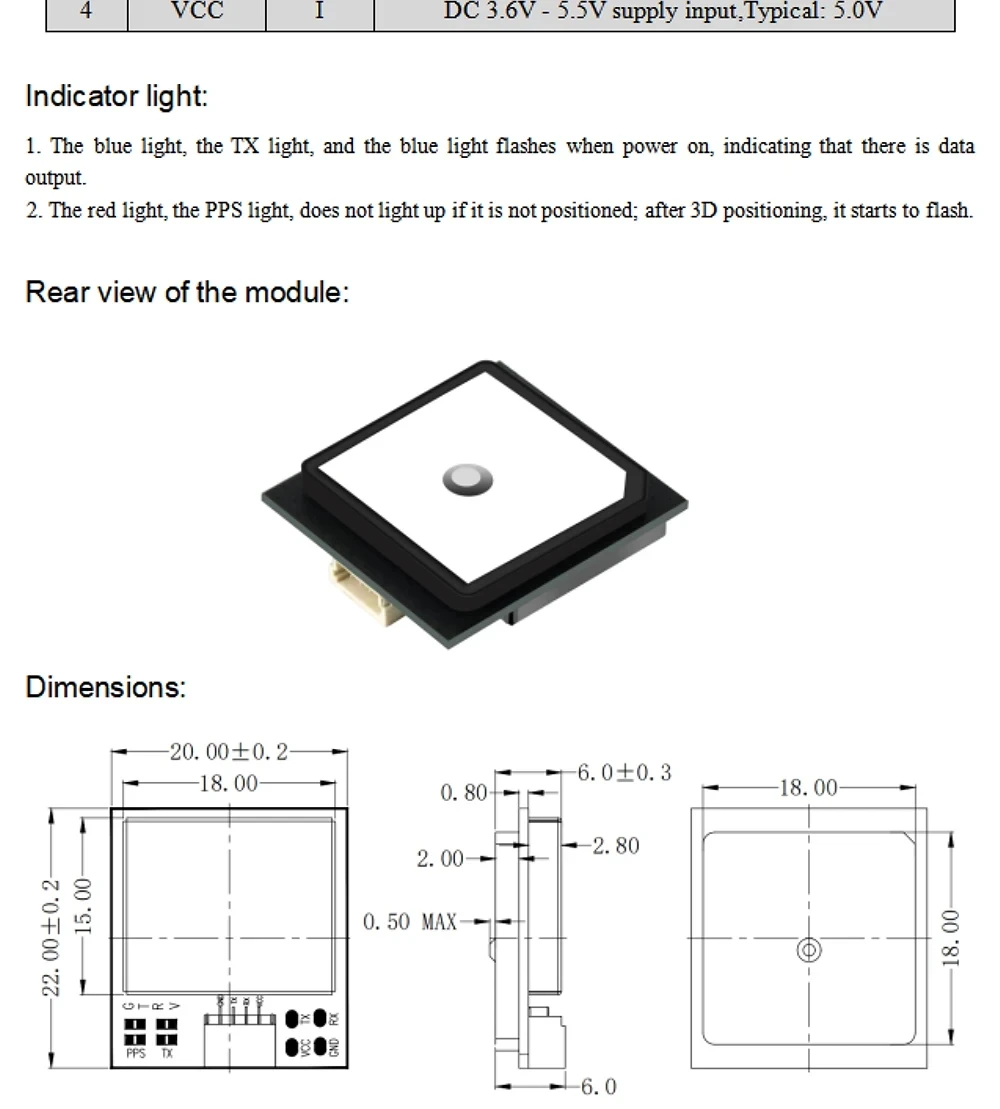

Luz indicadora:
1. La luz azul, la luz TX y la luz azul parpadean cuando se enciende, lo que indica que hay salida de datos.
2. La luz roja, la luz PPS, no se enciende si no está posicionada; después del posicionamiento 3D, comienza a parpadear.
