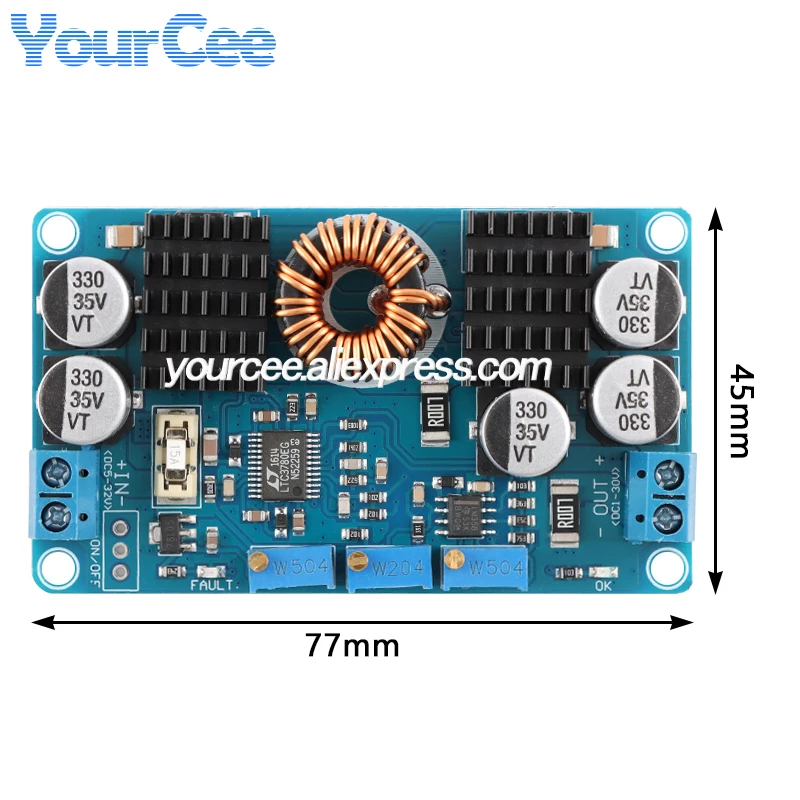

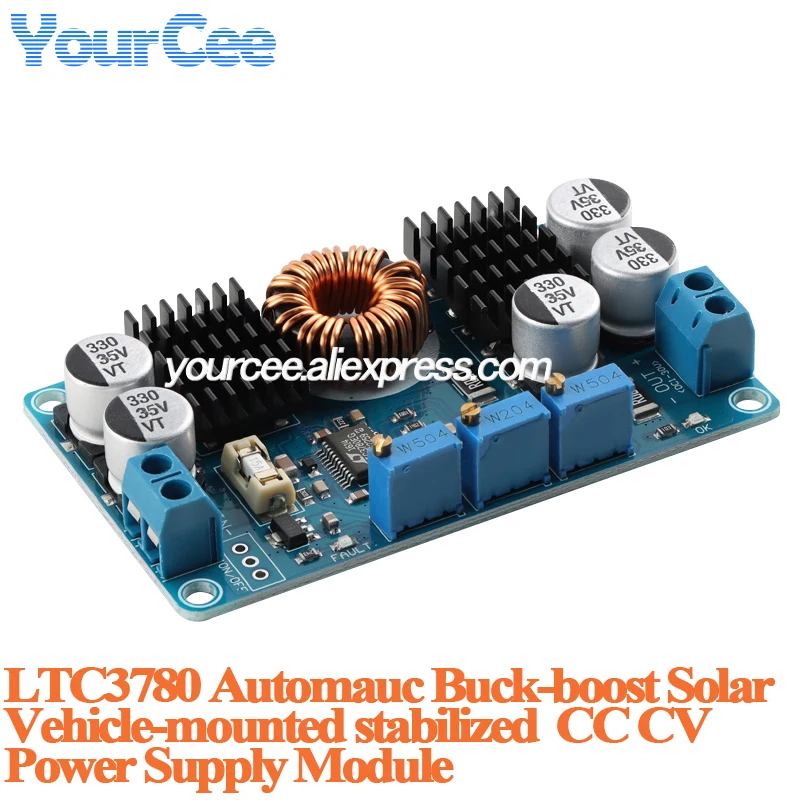

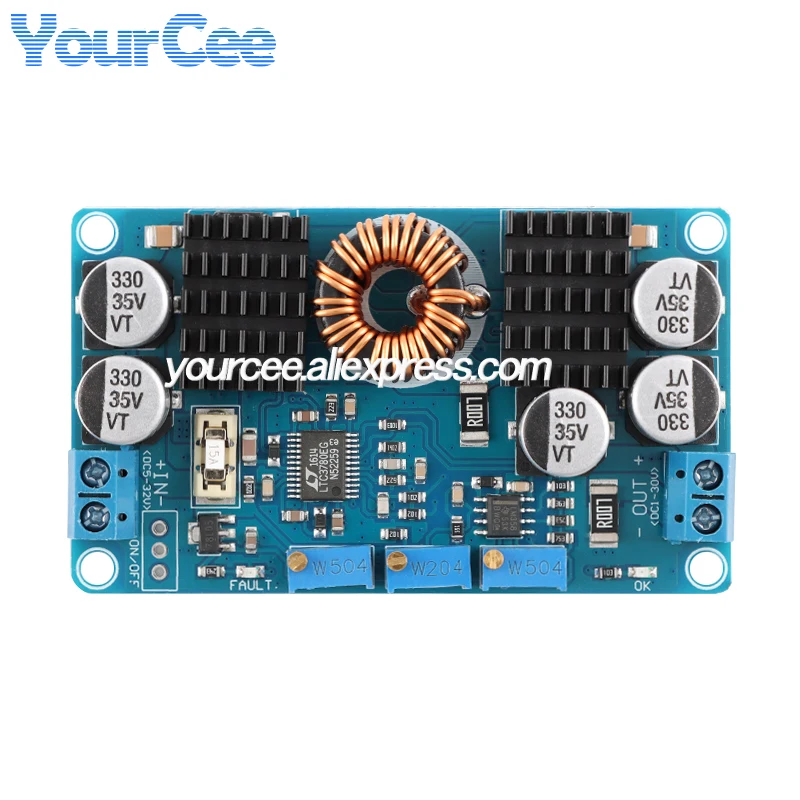

Esta fuente de alimentación es un módulo de fuente de alimentación regulada de alta eficiencia.Cuando el voltaje de entrada es inferior, superior o igual al voltaje de salida, el voltaje de salida puede permanecer estable.Por ejemplo, si la salida se establece en 12 V, cuando el voltaje de entrada cambia entre 5 y 32 V, el voltaje de salida permanecerá sin cambios en 12 V.Este módulo tiene una función de protección perfecta y se puede aplicar a la carga solar.Parámetros del producto:1.Voltaje de entrada: CC 5 V-32 V, el voltaje recomendado es superior a 10 V2.Voltaje de salida: DC1V-30V continuamente ajustable;3.Corriente de salida: 10A (MAX) dentro de 7A durante mucho tiempo;4.Potencia de salida: 80W a largo plazo, pico 130W, fortalezca la disipación de calor si supera los 80W;5.Ondulación de salida: 50 mV (12 V a 12 V, medida a 5 A);6.Protección de conexión inversa de entrada: Ninguna, si es necesario, conecte un diodo Schottky en serie con el terminal de entrada;7.Prevención de reflujo de salida: Ninguna, si se usa para cargar la batería o la carga es una carga inductiva propia, conecte un diodo Schottky en serie con la salida;8.Tamaño: 77,6*46,5*15mm9.Protección contra cortocircuitos: SíInstrucciones de uso:1.Método de ajuste de protección contra subtensión de la batería: (Tome una batería de plomo-ácido de 12 V para configurar la protección contra subtensión de 10 V y apague la salida como ejemplo) La entrada está conectada a la fuente de alimentación regulada y se ajusta a 10 V, y ajuste el potenciómetro de protección contra subtensión (en el sentido de las agujas del reloj aumentar, disminuir en sentido antihorario) Hasta que el indicador de falla (luz roja) simplemente se encienda, la configuración se realizó correctamente;De esta manera, cuando la batería se descarga a 10 V, el suministro de energía se cortará automáticamente para protegerla contra daños.Nota: Si no funciona con batería, puede omitir la configuración;2.El método de ajuste del voltaje de salida: la entrada está conectada a la fuente de alimentación (el voltaje es mayor que el valor de protección contra subtensión), la luz roja está apagada, la luz azul está encendida, la salida está conectada a un multímetro y el voltaje de salida El potenciómetro se ajusta (en el sentido de las agujas del reloj para aumentar, en el sentido contrario a las agujas del reloj para disminuir), hasta el voltaje requerido;Nota: Normalmente, la luz roja está apagada y la luz azul está encendida.De lo contrario, está defectuoso.Protección contra subtensión de entrada, protección contra sobrecorriente de salida y protección contra cortocircuitos de salida.Por favor, resuelva los problemas y vuelva a encender.3.Método de ajuste de la corriente de salida: (tome una entrada de 12 V para cargar una batería de plomo-ácido de 12 V, corriente de carga de 5 A como ejemplo).Conecte la entrada a una fuente de alimentación de 12 V, configure la corriente al multímetro, emita y conéctelo al multímetro (el cable de prueba rojo está conectado al positivo de salida, el cable de prueba negro está conectado al negativo, cortocircuite la salida directamente.Se recomienda utilizar un engranaje de corriente superior a 15 A para evitar quemaduras de seguro), ajustar el potenciómetro de corriente constante (aumentar en el sentido de las agujas del reloj, disminuir en el sentido contrario a las agujas del reloj) hasta que la corriente muestre el valor requerido de 5 A, retire el multímetro y conéctelo. La batería se puede cargar normalmente.Si utiliza un amperímetro para ajustar la corriente de salida, consulte el cableado correspondiente del amperímetro para conocer el cableado y la depuración correctos.Nota: Para equipos de voltaje constante, solo es necesario configurar la corriente de salida máxima.
