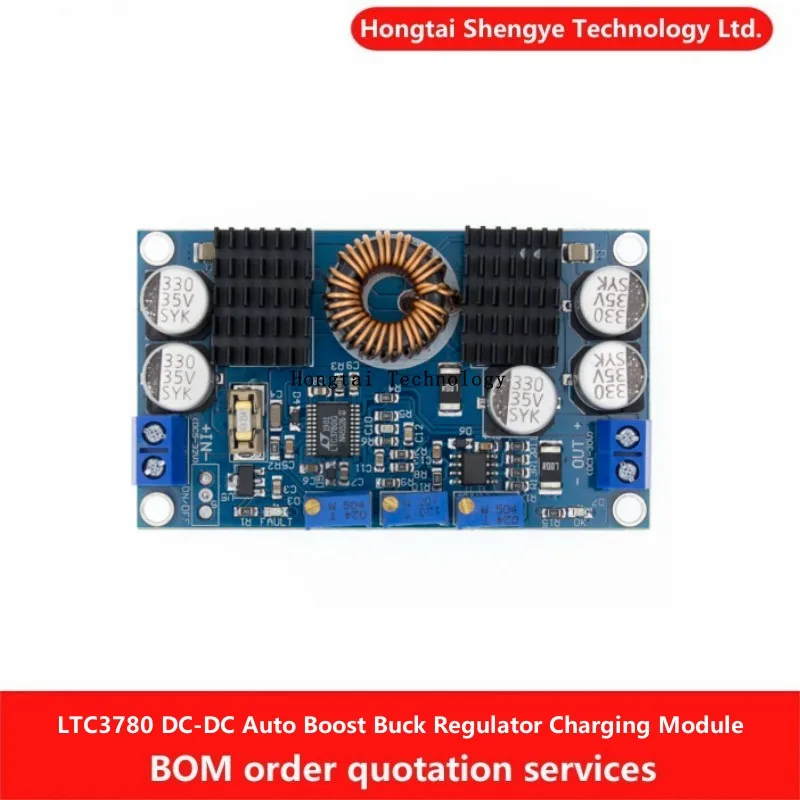

LTC3780 DC-DC 5-32V a 1V-30V 10A Auto Boost Buck Regulador Módulo de coche solar

Introducción a la tecnología de rectificación síncrona:

La rectificación síncrona es una nueva tecnología que utiliza MOSFET de potencia especializados con una resistencia en estado encendido muy baja para reemplazar los diodos rectificadores y reducir las pérdidas de rectificación.Puede mejorar en gran medida la eficiencia del convertidor CC/CC y no hay voltaje de banda muerta causado por el voltaje de barrera Schottky.Power MOSFET pertenece al dispositivo de control de voltaje, es en el voltaje-amperios activado que la característica es lineal.Cuando se utilizan MOSFET de potencia como rectificadores, el voltaje de la puerta debe estar sincronizado con la fase del voltaje rectificado para completar la función de rectificación, por lo que se llama rectificación sincrónica.La tecnología de rectificación síncrona sirve para reducir en gran medida la pérdida de rectificación en la salida de la fuente de alimentación conmutada, mejorando así la eficiencia de conversión y reduciendo el calor de la propia fuente de alimentación.

Esta fuente de alimentación es un módulo de fuente de alimentación regulada de alta eficiencia, el voltaje de entrada es inferior, superior o igual al voltaje de salida, el voltaje de salida se puede mantener estable y sin cambios.Por ejemplo, si el voltaje de salida se establece en 12 V, el voltaje de salida permanecerá sin cambios en 12 V cuando el voltaje de entrada variera entre 5 y 32 V.Este módulo tiene una función de protección perfecta y se puede aplicar a la carga solar.

Ventaja:

La placa de circuito adopta un proceso de chapado en oro espesado de 1,6;

La entrada adopta un fusible reemplazable, que protege la fuente de alimentación y el equipo;

Toda la electrolítica adopta chips originales importados, condensadores de alta frecuencia y baja resistencia, lo que hace que la ondulación caiga al punto de congelación;

IC adopta el original importado;

Voltaje constante, corriente constante, protección contra subtensión (MPPT es más adecuado para carga solar)

Indicador de error de salida, se ilumina cuando la deriva del voltaje de salida es demasiado grave, cortocircuito y otras fallas;

Disipación de calor del disipador de calor por oxidación, el efecto de disipación de calor es mejor que el efecto de la lámina de aluminio nativa;

El inductor adopta aluminio ferrosilicio, que genera menos calor;

Bienvenido a comprar nuestro módulo de voltaje, lea atentamente las siguientes instrucciones; de lo contrario, debido a daños causados por un uso inadecuado, la empresa no tendrá garantía ni reemplazo.

Este módulo pertenece a la fuente de alimentación de voltaje de elevación automática, el voltaje de entrada es inferior, superior a, igual al voltaje de salida, el voltaje de salida se puede mantener estable y sin cambios.Por ejemplo, configure la salida como 12 V, el voltaje de entrada cambia entre 5 ~ 32 V, la estabilización del voltaje de salida a 12 V sin cambios;corriente constante, voltaje constante, protección contra subtensión, así como indicación de salida, función de indicación de falla, la salida tiene protección contra sobrecorriente, sobretensión y cortocircuito;todos los componentes pueden ser de hasta aplicaciones de grado industrial;Se puede aplicar perfectamente a una variedad de ocasiones, como carga, unidad LED de alta potencia, fuente de alimentación de equipos, fuente de alimentación de vehículos, etc.

Parámetros eléctricos:

1.Voltaje de entrada: DC5-32V, se recomienda utilizar un voltaje superior a 10V.

2.Voltaje de salida: DC1V-30V continuamente ajustable.3;

3.Corriente de salida: 10A (MAX) dentro de 7A durante mucho tiempo.4;

4. Potencia de salida: 80W a largo plazo, pico 130W, más de 80W, fortalezca la disipación de calor;

5.Ondulación de salida: 50 mV (12 V a 12 V, 5 A medido).6;

6.Protección inversa de entrada: no, si es necesario, conecte los diodos Schottky en serie en la entrada;

7.Protección contra reflujo de salida: No, si se usa para cargar la batería o la carga es una carga emocional autoalimentada, conecte el diodo Schottky en serie en la salida;

8.Tamaño: 77,6*46,5*15mm

9.Protección contra cortocircuitos: Sí;

10. pesa unos 45 gramos;

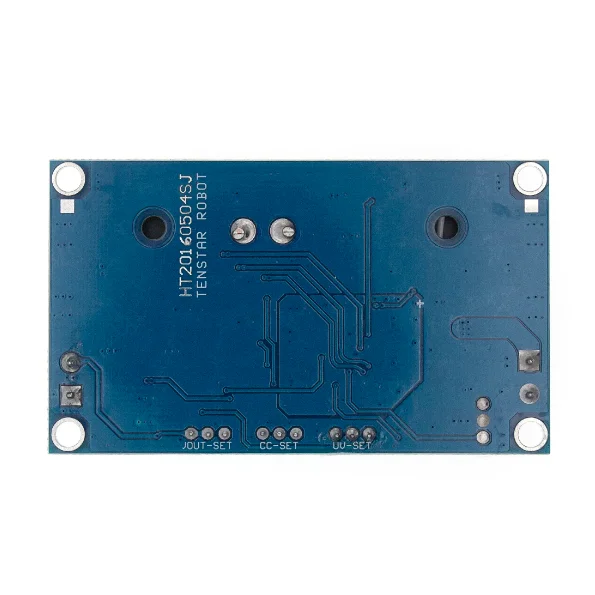

Método de ajuste:

1.Método de ajuste de protección contra subtensión de la batería: (Las baterías de plomo-ácido de 12 V establecen protección contra subtensión de 10 V, salida de apagado como ejemplo)

Entrada conectada a una fuente de alimentación regulada ajustada a 10 V, ajuste el potenciómetro de protección contra subtensión (aumentar en el sentido de las agujas del reloj, disminuir en el sentido contrario a las agujas del reloj), hasta que solo se encienda el indicador de falla (rojo), es decir, la configuración se realizó correctamente;De modo que la batería descargada a 10 V, cortará automáticamente el suministro de energía para protegerla contra daños.

Nota: Si no funciona con batería, no puede realizar la configuración;

2.Método de ajuste del voltaje de salida: entrada a la fuente de alimentación (voltaje superior al valor de protección contra subtensión), la luz roja no se enciende, la luz azul está encendida, la salida está conectada al multímetro, ajuste el potenciómetro de voltaje de salida (aumento en el sentido de las agujas del reloj, en sentido antihorario disminuir), hasta el voltaje requerido;

Nota: Normal para la luz roja no se enciende, la luz azul está encendida y viceversa, hay fallas, protección contra subtensión de entrada, protección contra sobrecorriente de salida, protección contra cortocircuitos de salida, solución de problemas para volver a energizar.

3.Método de ajuste de la corriente de salida: (batería de plomo-ácido de 12 V con carga de entrada de 12 V, corriente de carga de 5 A, por ejemplo)

Entrada conectada a una fuente de alimentación de 12 V, salida conectada en paralelo al amperímetro (lápiz rojo al positivo de salida, lápiz negro al negativo, cortocircuito directamente la salida. Se recomienda utilizar un amperímetro de más de 15 A para evitar un seguro de combustión), ajustar el potenciómetro de corriente constante (aumentar en el sentido de las agujas del reloj, disminuir en el sentido contrario a las agujas del reloj) hasta que el amperímetro muestre el valor deseado de 5 A, retire el amperímetro.
