Descripción del producto

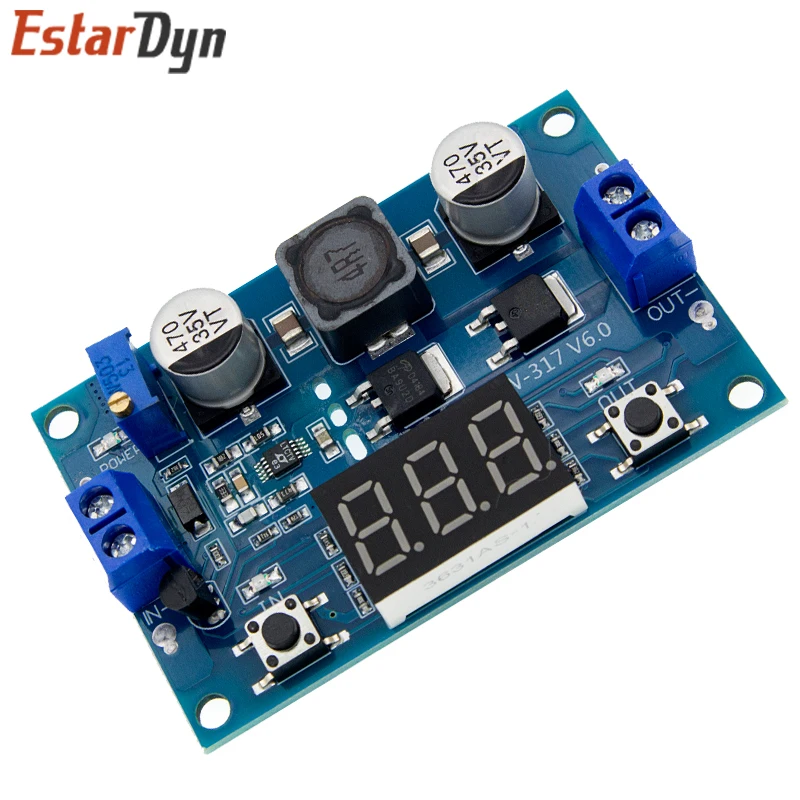

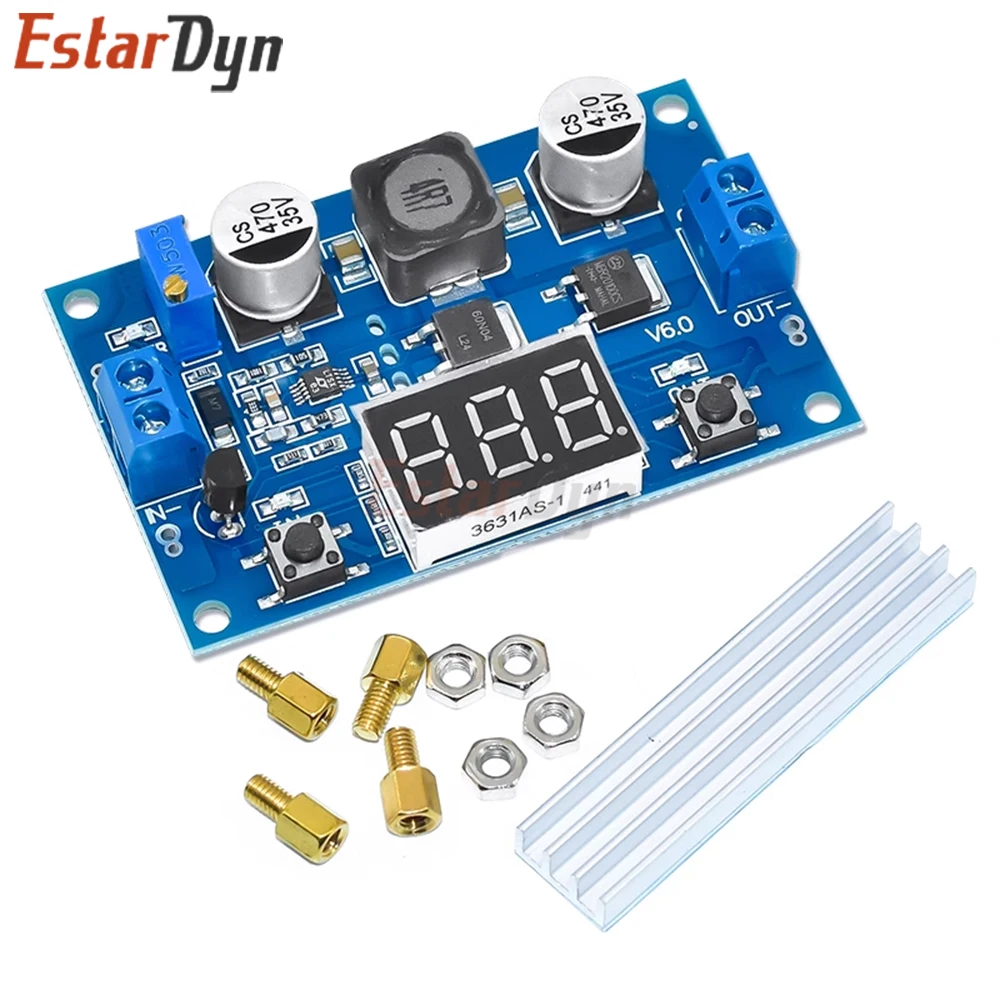

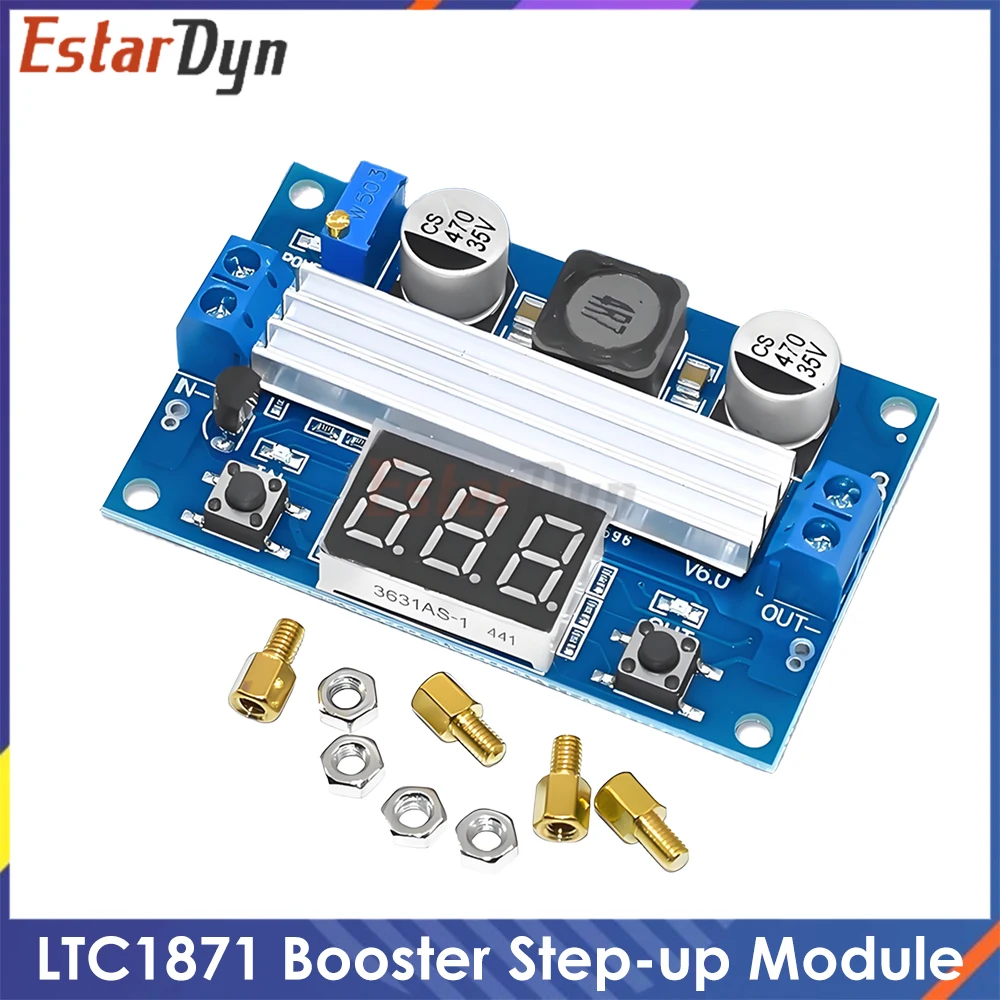

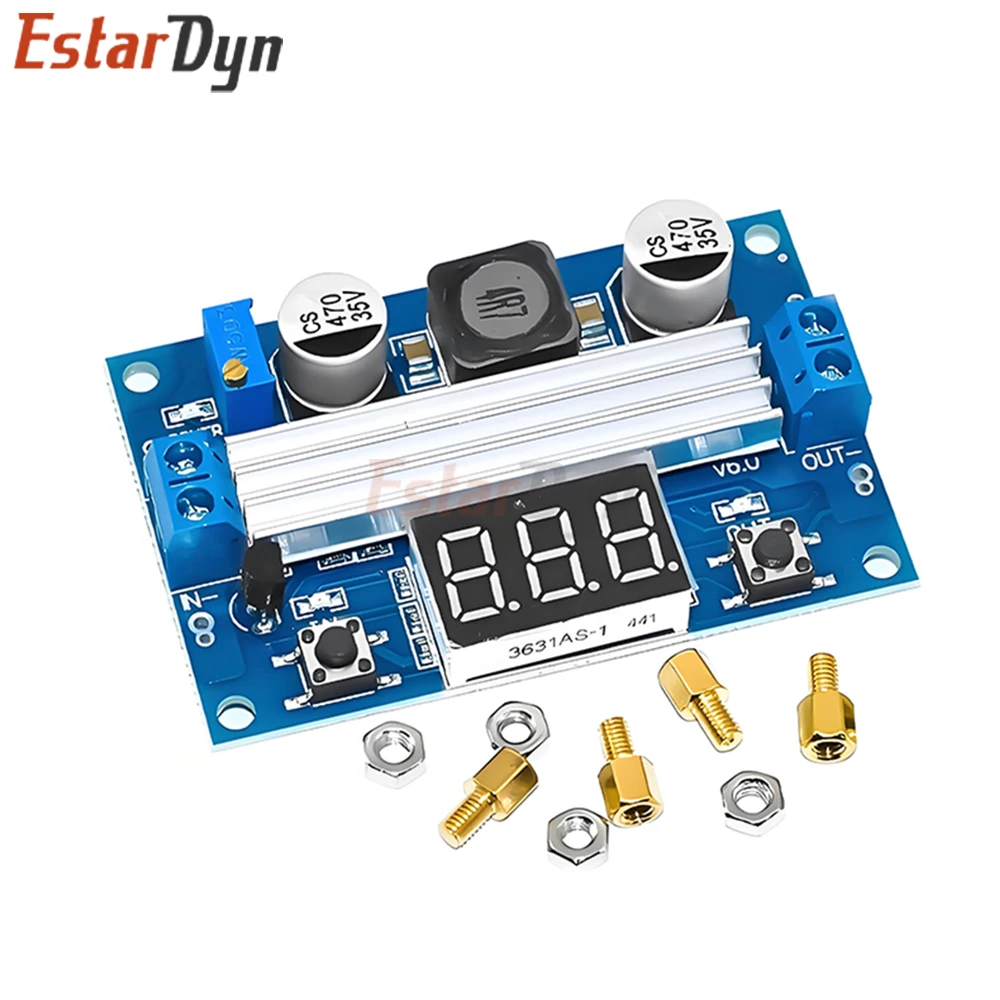

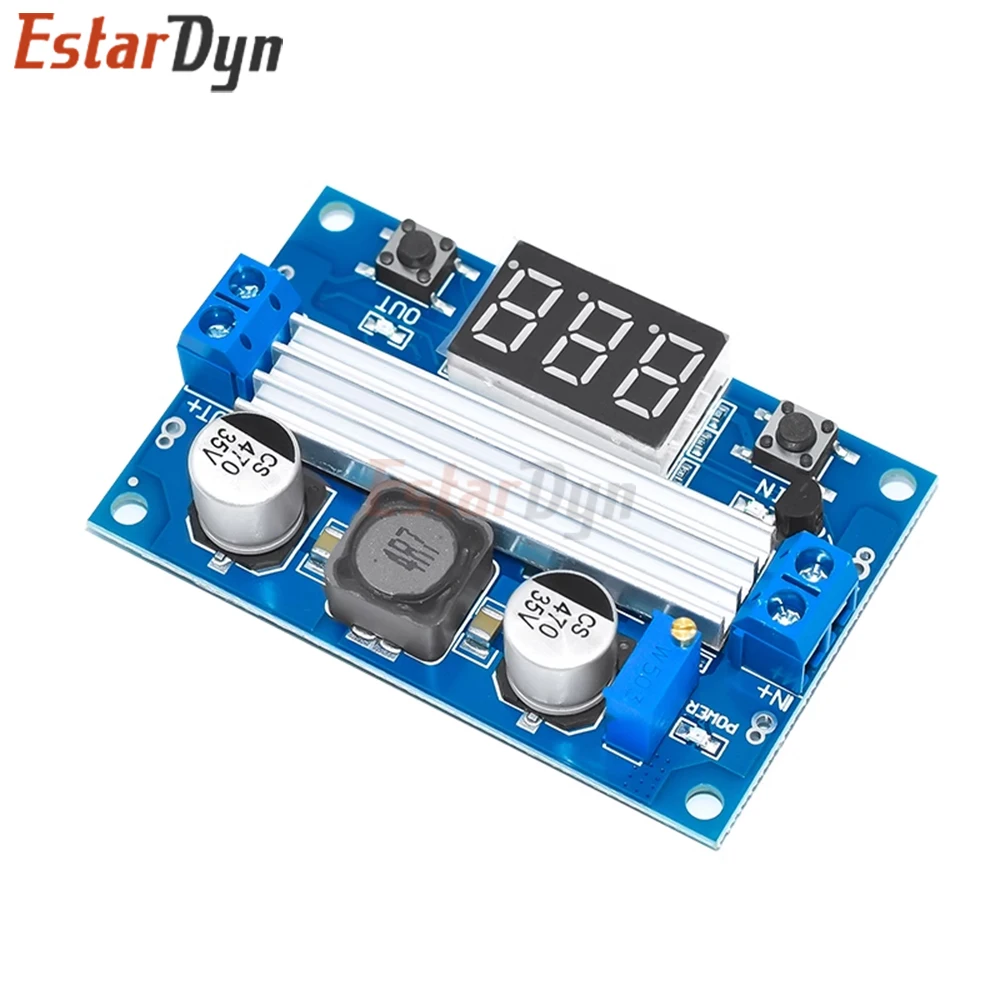

El módulo de refuerzo utiliza un microcontrolador avanzado y un controlador de refuerzo importado de EE. UU., elimina la necesidad de una resistencia de detección de corriente al utilizar la resistencia de encendido del mosfet de potencia, maximizando así la eficiencia, hasta el 96,4%.El transistor mos importado de alta potencia y baja resistencia, Schottky de corriente pesada y alta eficiencia, rastros de PCB más anchos y gruesos, es una garantía de aumento de alta potencia y baja temperatura.Cuando el voltaje de entrada y salida es superior a 20 V, el módulo tiene una potencia de salida de hasta 128 W.
Características:
1.Indicador de alimentación LED.

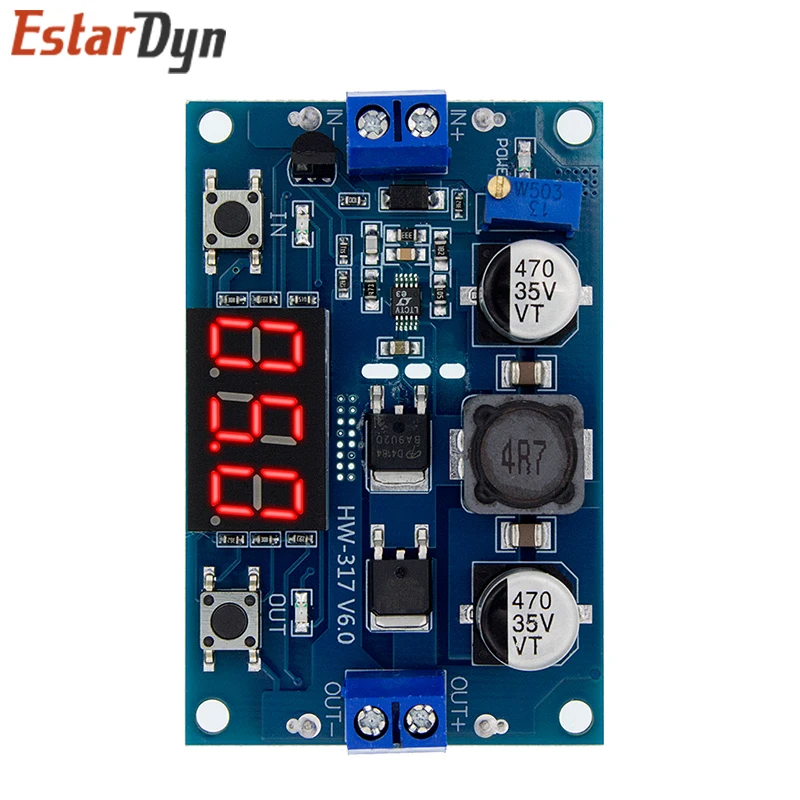

2.Botón para cambiar la medición del voltaje de entrada o salida, y el LED indica la medición actual del voltaje de entrada o salida; El tubo nixie se puede apagar mediante otro botón.Los estados mencionados se pueden memorizar y no se pierden incluso si se desconecta la alimentación.(El LED "IN" marcado a bordo está encendido, el valor del voltaje de entrada de la pantalla del tubo nixie, la pantalla brillante del LED "OUT" es el valor del voltaje de salida).
3.¡Lanzamiento especial, la función de calibración del voltímetro, nunca existirá un voltímetro inexacto!
Método de calibración del voltímetro:
(1) Pasos de calibración del voltaje de salida
Paso 1, ajuste el botón derecho para que el LED "OUT" se encienda, el voltímetro muestre el valor del voltaje de salida;Presione el botón derecho durante más de 2 segundos, suéltelo, el voltímetro y el LED "OUT" parpadean en sincronización para ingresar al modo de calibración del voltaje de salida.
Paso 2, presione el botón derecho (velocidad normal), el valor de voltaje suma una unidad;Presione el botón izquierdo, menos una unidad;Debido a que una unidad es inferior a 0.1V, la visualización del voltaje mínimo a 0.1 V, por lo que debe presionar continuamente de 1 a 5 veces para ver que el voltímetro cambie 0.1V, cuántas veces el voltímetro cambia 0.1V presionando la tecla, dependiendo del voltaje de visualización actual, cuanto mayor sea el voltaje, menor será el número de pulsaciones.
Paso 3, presione el botón derecho durante más de 2 segundos, suelte para salir del modo de calibración del voltaje de salida.Todos los parámetros configurados para apagar automáticamente para guardar.
(2) Pasos de calibración del voltaje de entrada
Paso 1, ajuste el botón derecho para que el LED "IN" se encienda, el voltímetro muestre el valor del voltaje de entrada;presione el botón derecho durante más de 2 segundos, suelte, el voltímetro y el LED "IN" parpadean en sincronización para ingresar al modo de calibración de voltaje de entrada.
Pasos 2 y 3, consistentes con el método de calibración del voltaje de salida.
Parámetros de desempeño
1.rango de voltaje de entrada: 3 ~ 35 VCC (Nota: el voltaje de entrada es inferior a 4 V, falla del voltímetro)
2.corriente de entrada: 9A (máx.)
3. Rango de voltaje de salida: 3,5 ~ 35 VCC (para asegurarse de que el voltaje de salida sea superior al voltaje de entrada)
4.corriente de salida: 6A (máx.)
5.potencia de salida: 75W (cuando los voltajes de entrada y salida son superiores a 20V hasta 128W)
6.eficiencia de conversión: 96,4% (máx.)
7.rango del voltímetro: 4 a 40 V, error ±0,1 V
8.protección contra cortocircuitos: sí (corriente límite 14A).(Nota: conectado a una carga de alta potencia, simplemente conmutando el impacto de la corriente, protección de bloqueo automático con limitación de corriente en general, se recomienda encenderlo primero y luego acceder a la carga).
9.protección de polaridad inversa de entrada: Ninguna (si es necesario, diodo de alta corriente en serie con la entrada).
10.Largo x Ancho x Alto=67*43*12mm
Aplicación:
1.Haga una fuente de alimentación regulada, la entrada de 5 V se puede generar de 5 a 35 V ajustable.
2.La fuente de alimentación para su equipo electrónico.Por ejemplo, aumento de litio de 3,7 V a 5 V para energía móvil; Aumento de 7,4 V o 12 V para la fuente de alimentación de la computadora portátil a 19 V.
3. Como fuente de alimentación del vehículo para su computadora portátil, PDA o una variedad de productos digitales.
