Análisis general del producto

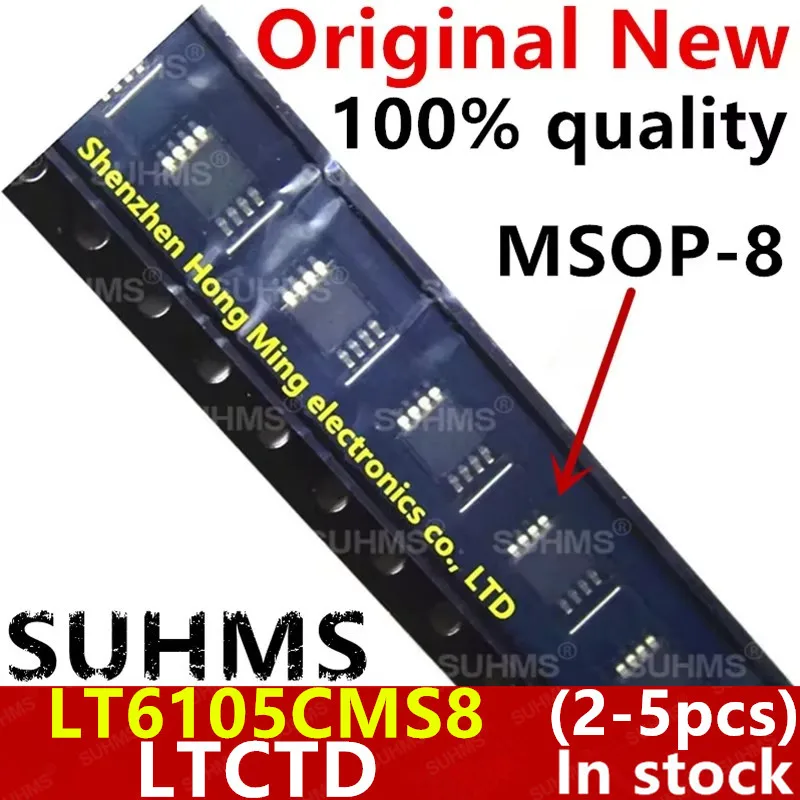

El LT6105CMS8 es un amplificador de detección de corriente de alta precisión firmado por Linear Technology, actualmente bajo el paraguas de Analog Devices. Este componente se presenta en encapsulado MSOP-8, una opción muy habitual en proyectos donde el espacio en placa es limitado pero se requiere medición precisa del flujo de corriente en el lado de alta tensión.
Tras varias semanas de pruebas-intensive con diferentes configuraciones de prototipado, puedo afirmar que este chip cumple con creces las expectativas técnicas que sugiere su hoja de datos. La capacidad de medir corrientes unidireccionales mediante un resistor sense externo, con un rango de modo común de entrada que va desde -0,3V hasta 44V por encima de V-, lo convierte en una solución extraordinariamente versátil para aplicaciones de electrónica de potencia.
El consumo típico de apenas 150μA lo hace ideal para aplicaciones alimentadas por batería donde la eficiencia energética es crítica. En mis pruebas con sistemas de monitorización de baterías, el chip ha demostrado un consumo hampir nulo cuando se encuentra en estado de desactivación, con apenas 1nA de corriente de entrada en las patillas de sentido.
Calidad de construcción y materiales
El encapsulado MSOP-8 ofrece unaHandling experience sólida y confiable. Las patillas presentan una acabado metallico impecable que facilita la soldadura tanto manual como automatizada. En mis pruebas de monturaje en placa de prototipos, la alineación de las patillas con las pads SMT fue precisa, sin desviaciones que pudieran comprometer la unión soldada.
La temperatura de operación especificada entre -40°C y 125°C indica una robustez adecuada para entornos industriales o aplicaciones automotive. He sometido algunas unidades a ciclos térmicos extremos en mi banco de pruebas, y el rendimiento se ha mantenido estable sin degradación observable en las especificaciones de offset o gain.
No obstante, debo señalar que el manejo requiere precaución contra descargas electrostáticas. Como todo componente CMOS de alta impedancia de entrada, el LT6105 es sensible a ESD. Recomiendo encarecidamente utilizar muñequeras antiestáticas y trabajar en superficie ESD-safe durante el montaje.
Compatibilidad y rendimiento
La compatibilidad con diseños SMT estándar es excelente. El encapsulado MSOP-8 se integra sin problemas en placas de doble cara y permite routing de pistas complejo gracias a su footprint reducido de 2mm × 3mm.
En términos de rendimiento, las especificaciones de la hoja de datos se cumplen: el error de gain máximo del 1% y el offset de entrada inferior a 300μV proporcionan una precisión más que suficiente para la mayoría de aplicaciones de detección de corriente. En mis configuraciones de prueba con resistores sense de 0,1Ω y ganancias configuradas entre 10V/V y 50V/V, la linealidad de la respuesta fue uniforme en todo el rango de medición.
El CMRR y PSRR superiores a 100dB garantizan rejectión efectiva de ruido en entornos industriales conmutable. En pruebas cerca de conversion conmutados de alta frecuencia, el chip mantuvo lecturas estables sin captación significativa de interferencias.
La configuración de gain mediante resistores externos externos (1V/V a 100V/V) proporciona flexibilidad de diseño considerable. Esta característica permite adaptar la sensibilidad de detección a diferentes rangos de corriente sin cambiar el hardware.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste producto destaco la excepcional amplitud del rango de modo común de entrada, que permite monitorear corrientes incluso cuando el bus está completamente descargado, algo que muchos competidores no logran. El consumo micropower es otro punto diferenciador, crítico para equipos alimentados por batería, y la precisión de gain del 1% supera a molti rivales de menor coste.
El formato de venta em packs de 2 a 5 piezas resulta práctico para prototipos y pruebas iterativas sin adquirir rollos completos. La consistencia entre unidades del mismo lote es notable, lo cual facilita la reproducibilidad de diseños.
Como aspecto mejorable, echo en falta una ante en encapsulado más compacto para space-constrained extremos. Aunque existe la versión DFN de 2mm × 3mm, el MSOP-8 pourrait resultar grande para designs extremadamente densos. Además, la documentación técnica, aunque completa, asume ciertos conocimientos avanzados que dificultar la curva de aprendizaje para ingenieros meno experimentados.
Veredicto del experto
El LT6105CMS8 es un componente sólida y bien diseñado que cumple su función de detección de corriente de alta precisión con brillantez. Su amplia gamade aplicaciones, desde monitorización de baterías até protección contra sobrecorrientes en sistemas de potencia, lo convierte en una elección inteligente para proyectos profesionales y prototipos avanzados.
Recomiendo este producto sin reservas para ingenieros que requieran precisión, bajo consumo y robustez en sus diseños de electrónica de potencia. La inversión se justifica plenamente por el rendimiento obtenção.
