Descripción
Módulo LMX2572 STC microordenador de un solo chip Video de instrucciones de la placa de control principal, enlace Baidu Cloud, copia y descarga
Enlace: https://pan.baidu.com/s/1-2OLD41UpfM_fXva5PK7Vw
Código de extracción: xdjq
Copie este contenido y abra la aplicación móvil de disco de red Baidu, que es más conveniente de operar
Módulo LMX2572 STM32 Placa de control principal (con barrido de frecuencia) video de instrucciones, enlace Baidu Cloud, copia y descarga
Enlace: https://pan.baidu.com/s/1zNqeScHuEIClFncfmiGHzw
Código de extracción: 2khj
Copie este contenido y abra la aplicación móvil de disco de red Baidu, que es más conveniente de operar

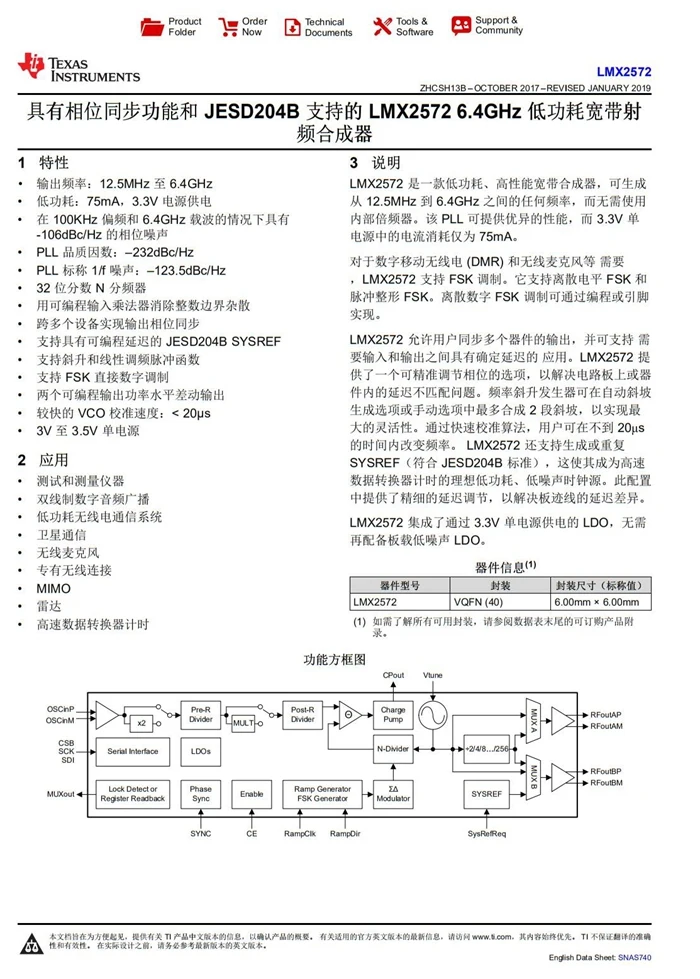

1. Introducción al chip LMX2572
II. Indicadores de módulo
1. Voltaje de la fuente de alimentación: 5V/80mA (placa central LMX2572) bajo consumo de energía
2. Frecuencia de salida: 12%
3. Modo de entrega predeterminado, amplitud y frecuencia ajustables
4. Palabra de control de amplitud de salida 0-63 (menos de 50 resistencias óhmicas) Tabla de correspondencia de amplitud de referencia específica
5. El hardware admite Entrada de reloj externo y reserva FSK y otras interfaces.
6. Proporcione un código de referencia (sintetizador de frecuencia) y un diagrama esquemático en PDF para el desarrollo secundario
3. Imagen física

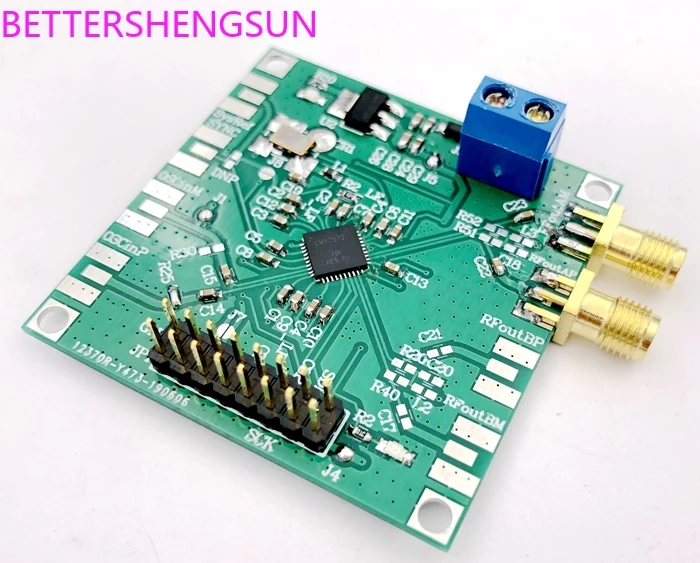

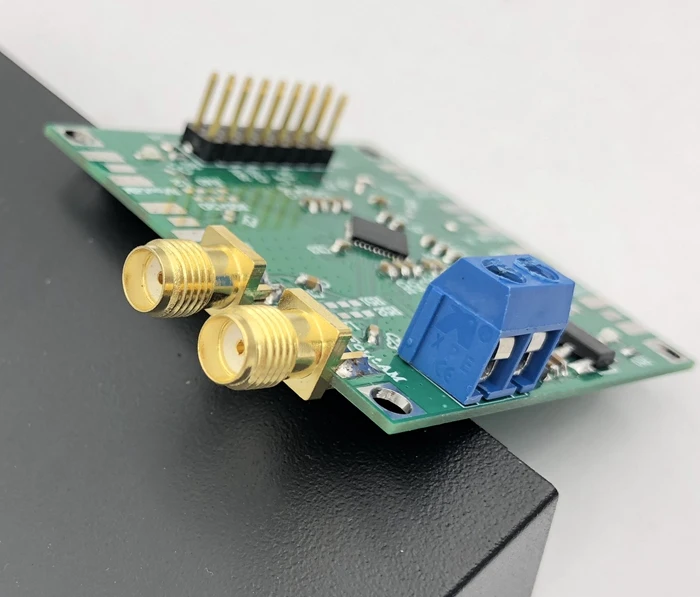

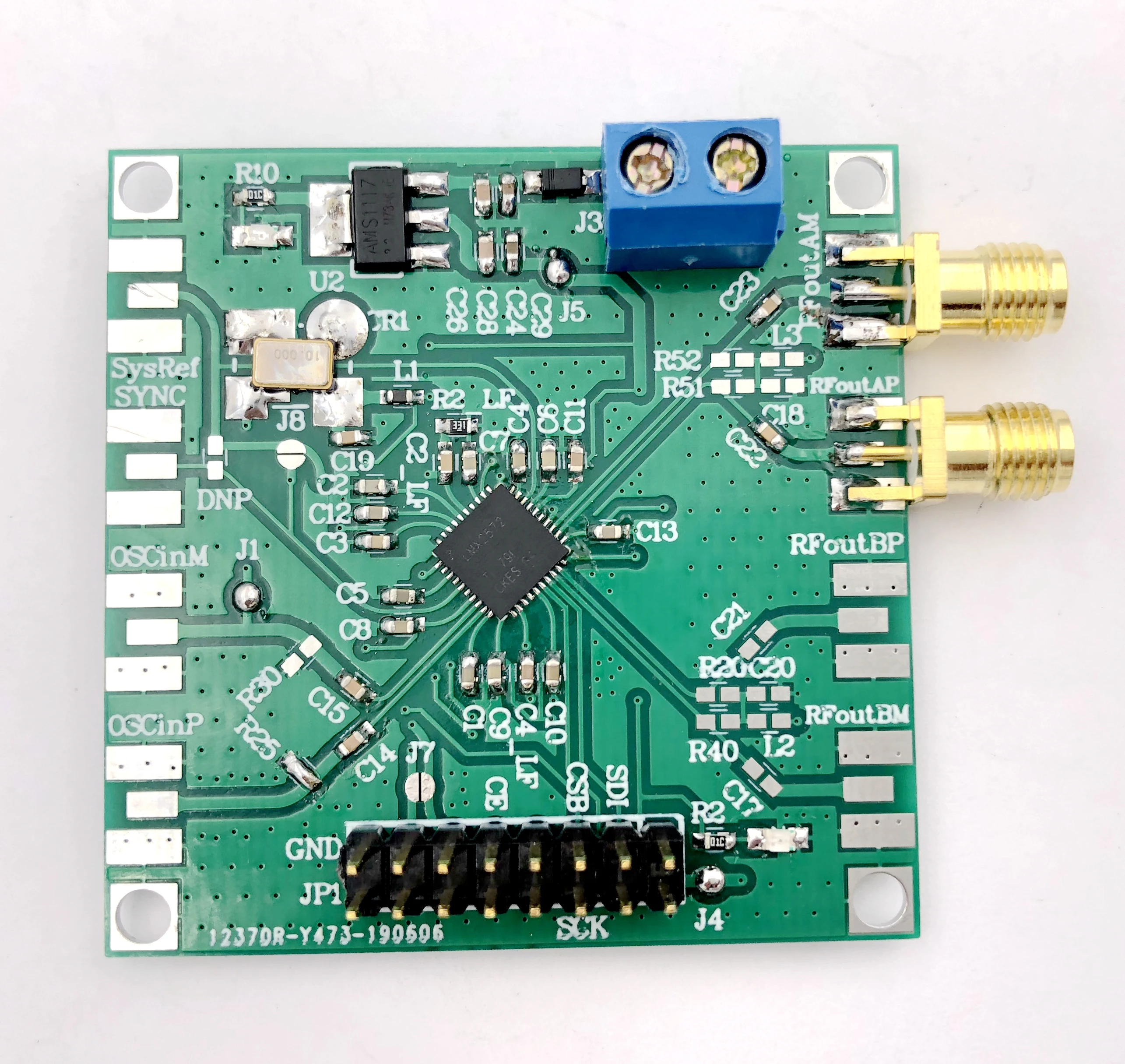

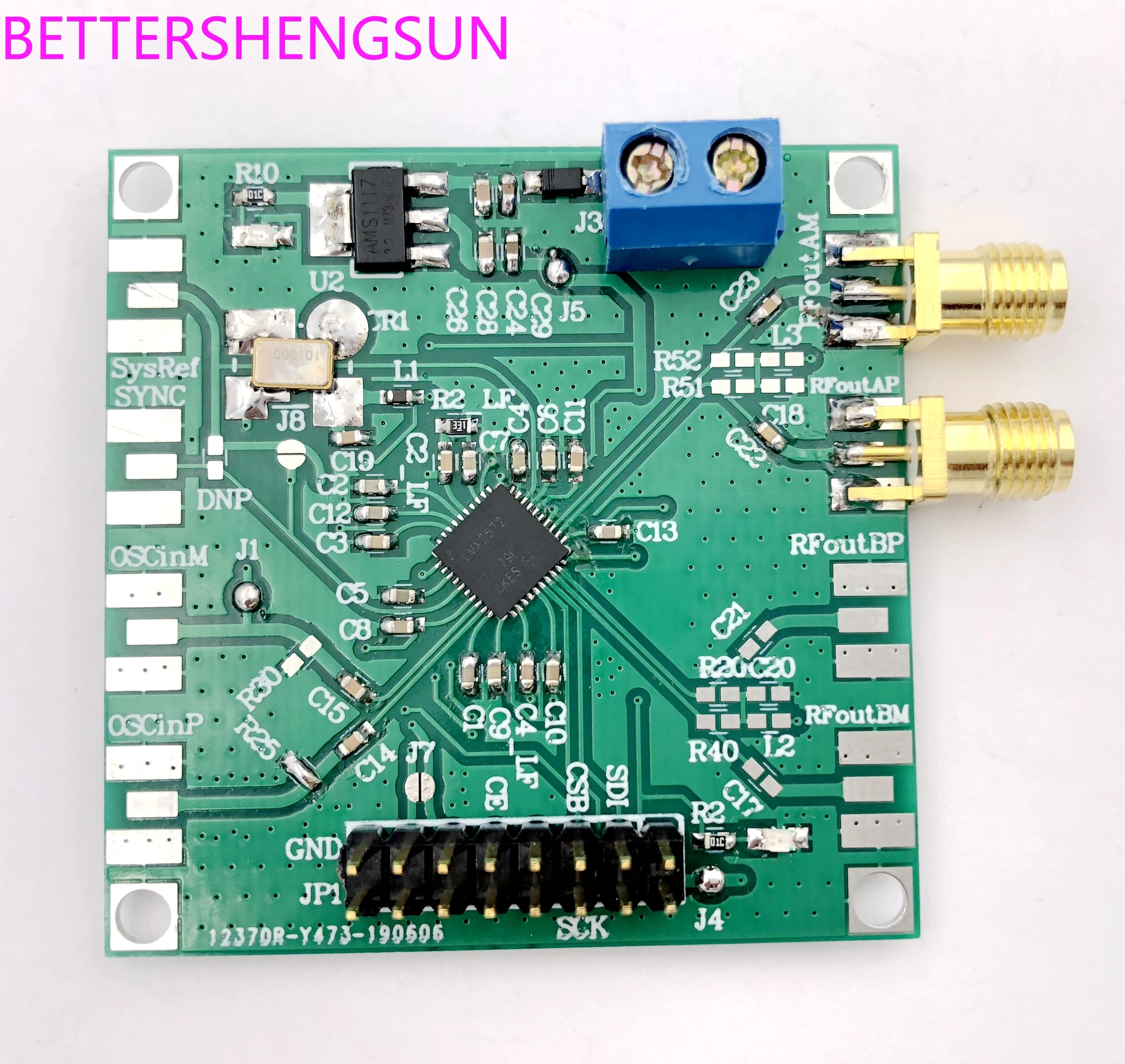

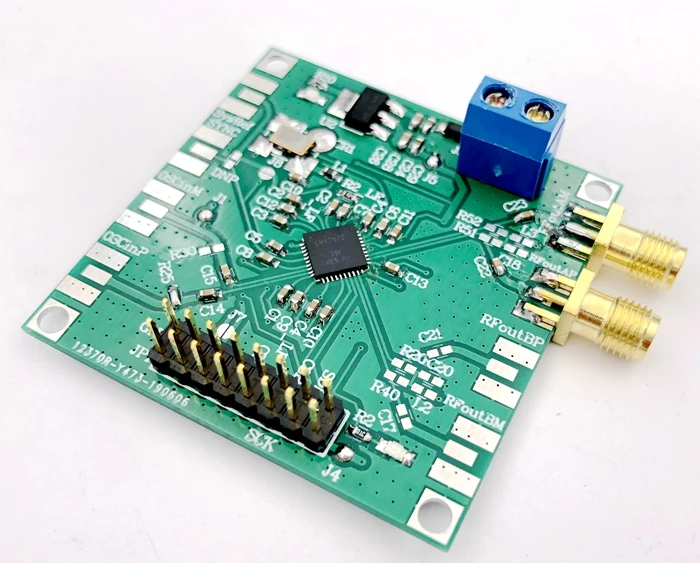

Imagen física de la placa central 3,1

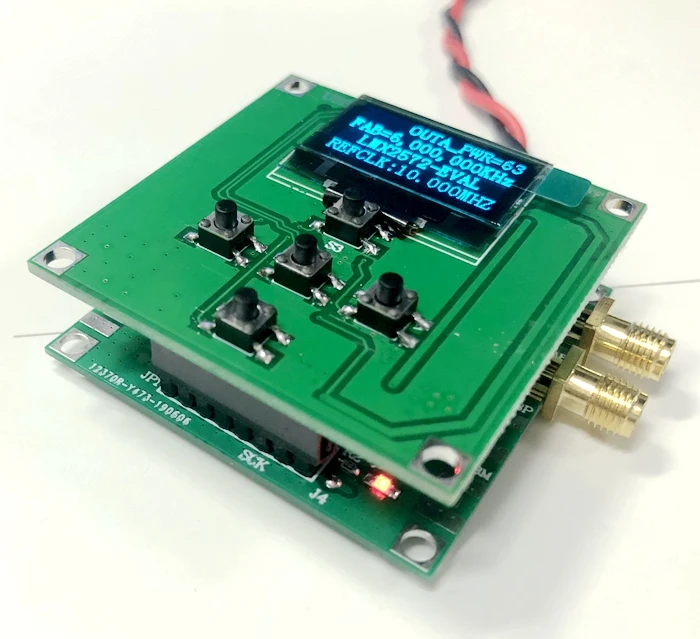

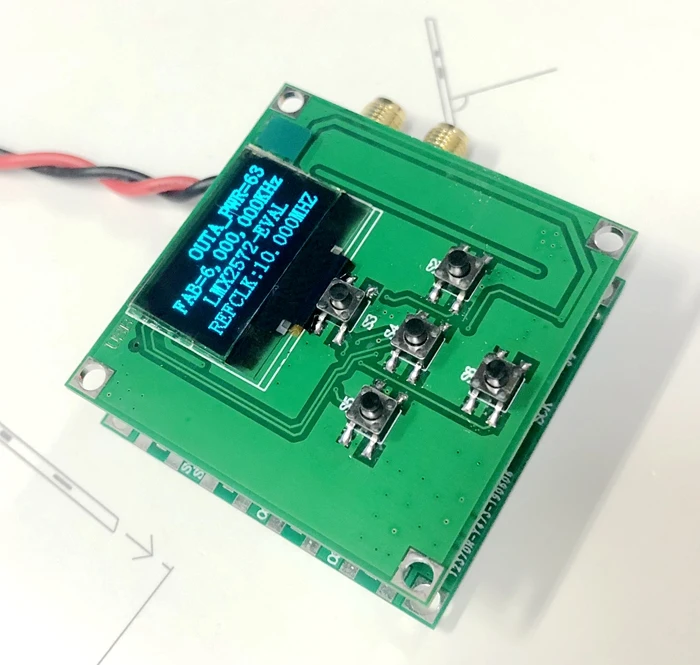

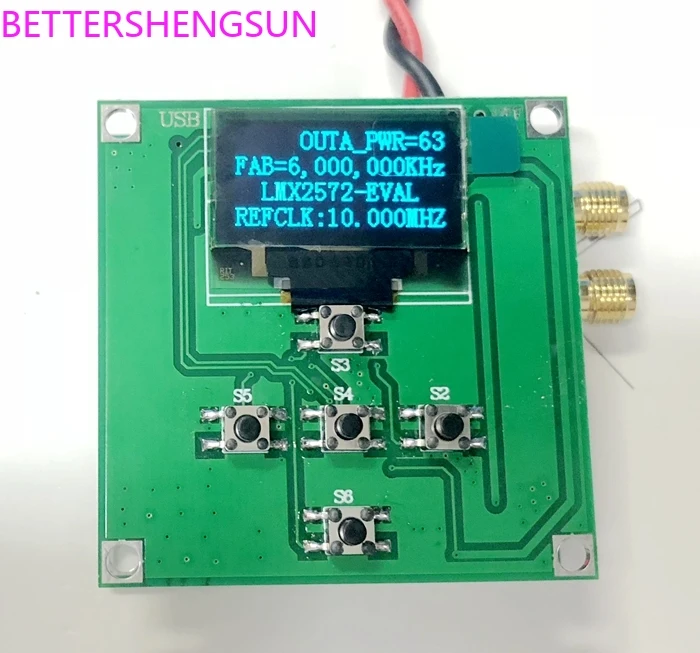

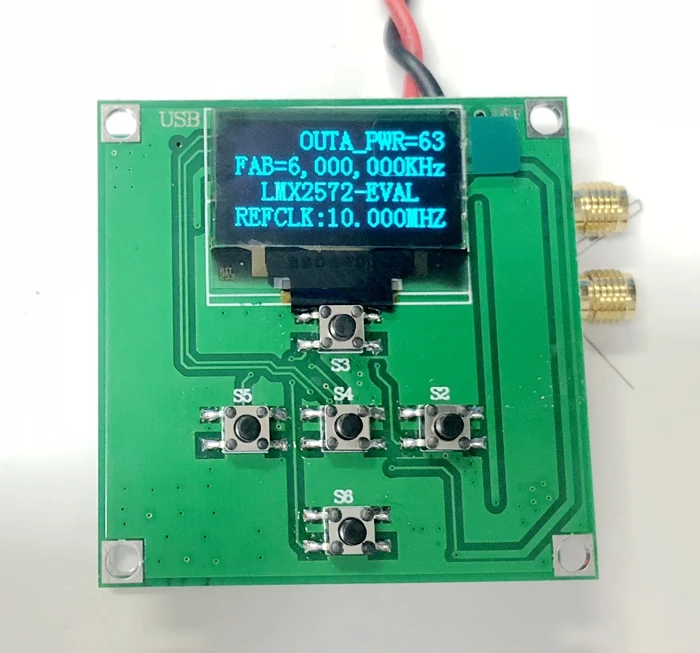

3,2 LMX2572 placa central STC15W microordenador de un solo chip imagen física OLED de 0,96 pulgadas

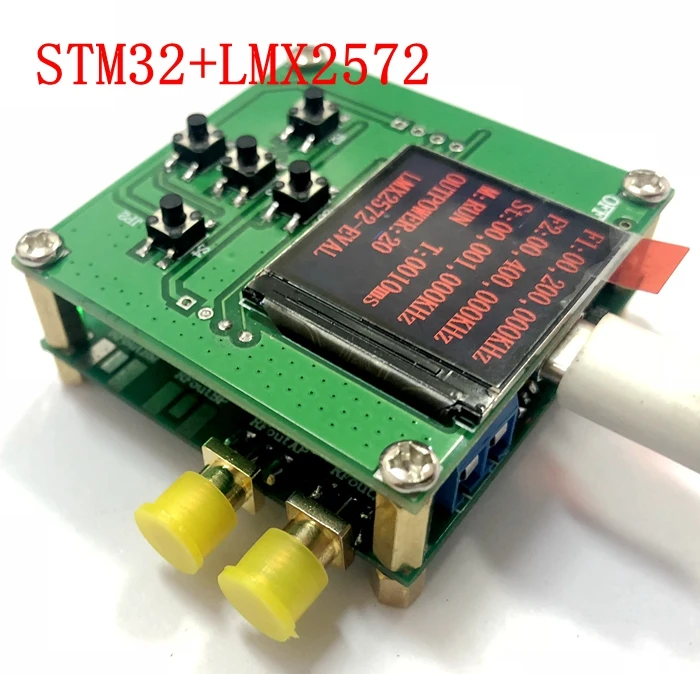

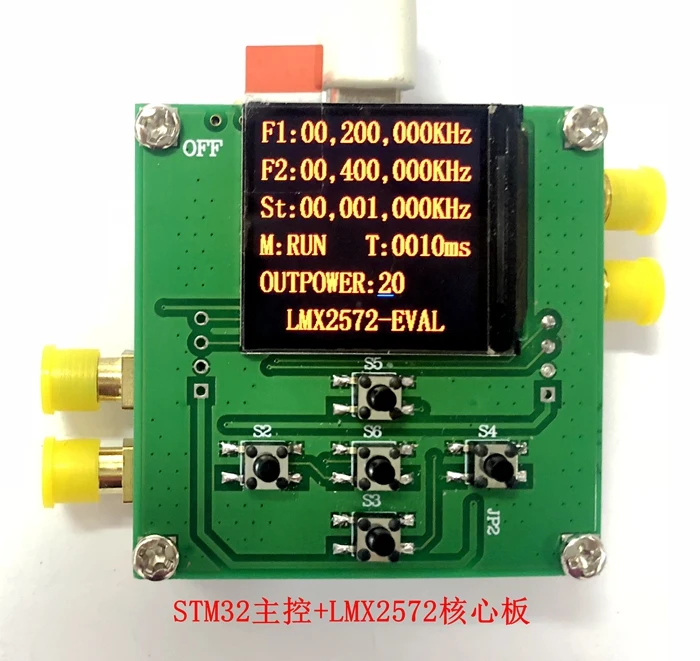

3,2 LMX2572 Placa de núcleo STC32 Placa de control principal Imagen física TFT de 1,3 pulgadas
IV. Consulte el diagrama esquemático
Proporcione un diagrama esquemático de referencia y un programa de referencia después de la compra
5. Comunicación en serie (admite la placa de control principal del microcontrolador STC, la placa de control principal STM32 no es compatible).
La estructura general del Protocolo adopta el modo de línea de comandos, la velocidad de baudios de comunicación es 9600bps, se ejecuta el análisis local y luego se devuelve el resultado. El comando está limitado a letras minúsculas a ~ Z, el número es 0 ~ 9, cada comando termina con un # carácter (0x23 en Hexadecimal). La longitud máxima del comando es de 15 caracteres (incluyendo #).
I. w comando (escribir datos en el tablero de control principal)
1. Comando WF: establecer el valor de frecuencia 1 (frecuencia inicial o frecuencia puntual)
Formato: wfxxxxxxx #, 9 bytes en total;
Donde XXXXXXX es el valor de frecuencia representado por 7 números, por ejemplo:
Wf0000000 # indica que la frecuencia establecida es 10000000kHz(1GHz);
2. Comando WP: establezca el valor de amplitud (valor de amplitud)
Formato: WPX #, 4 bytes en total;
Donde "xx" son 2 dígitos que representan la palabra de control de amplitud, y no hay dimensión:
Wp00 # amplitud de salida mínima,
La amplitud de salida wp63 # es la más grande, aproximadamente 6DBM
2. El host envía datos al ordenador host (valor de respuesta)
Devuelve "OK $" después de recibir los datos correctos.

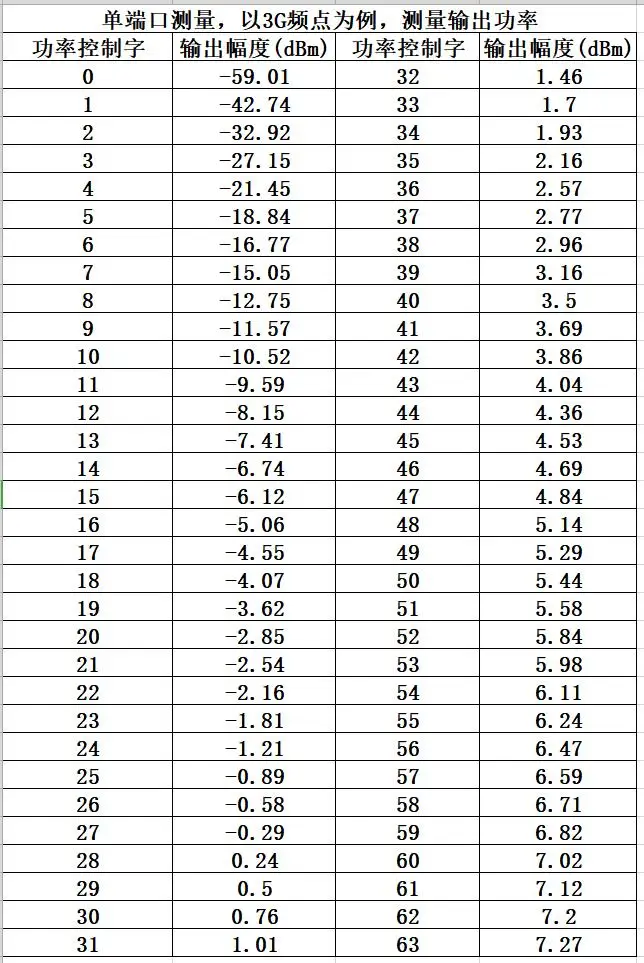

VI. Tabla de correspondencia de palabras de control de amplitud y amplitud de salida
