Color
Descripción

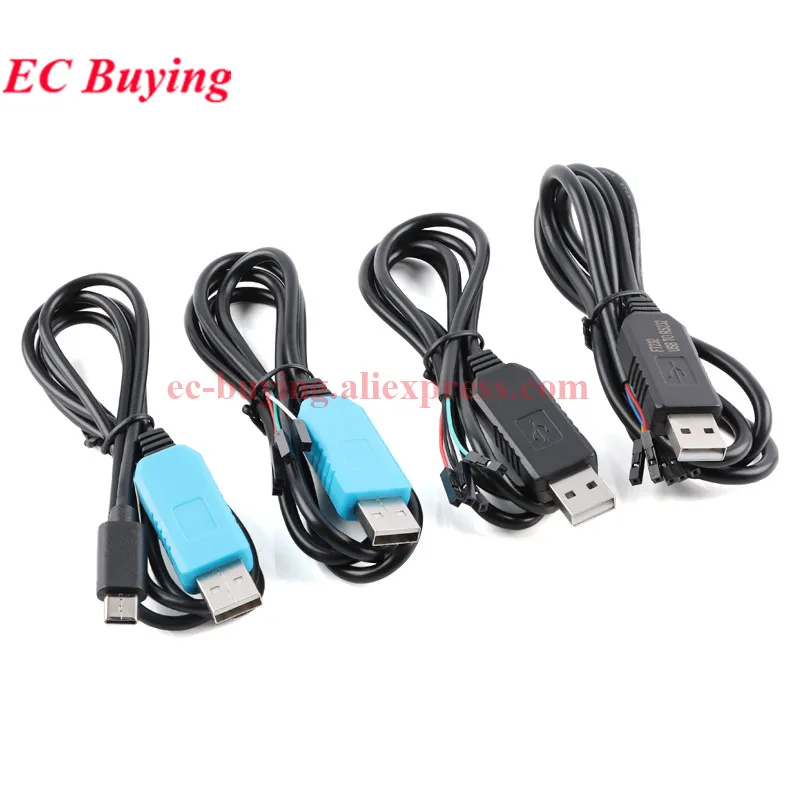

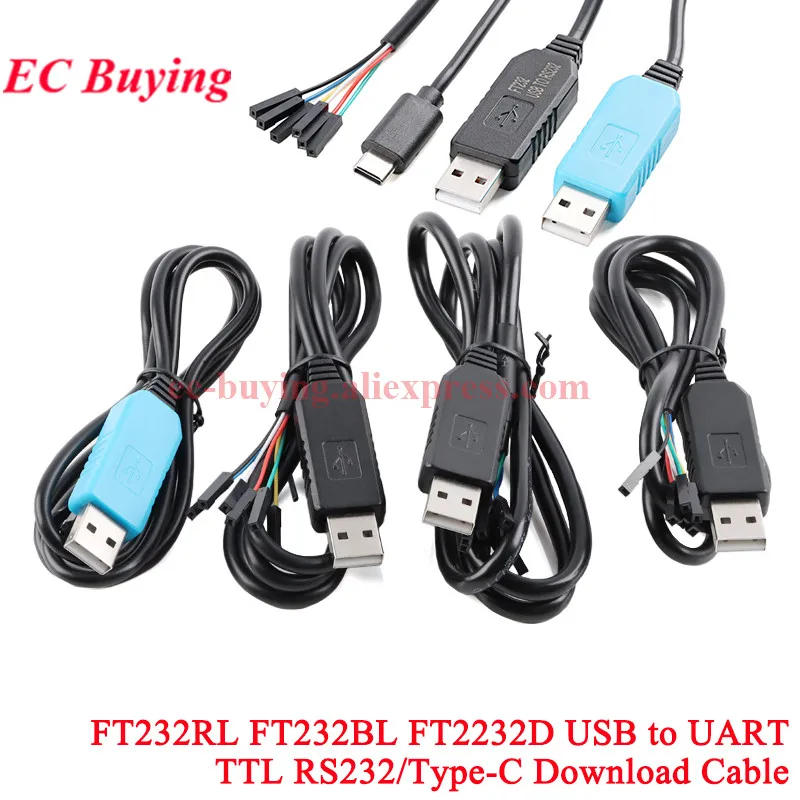

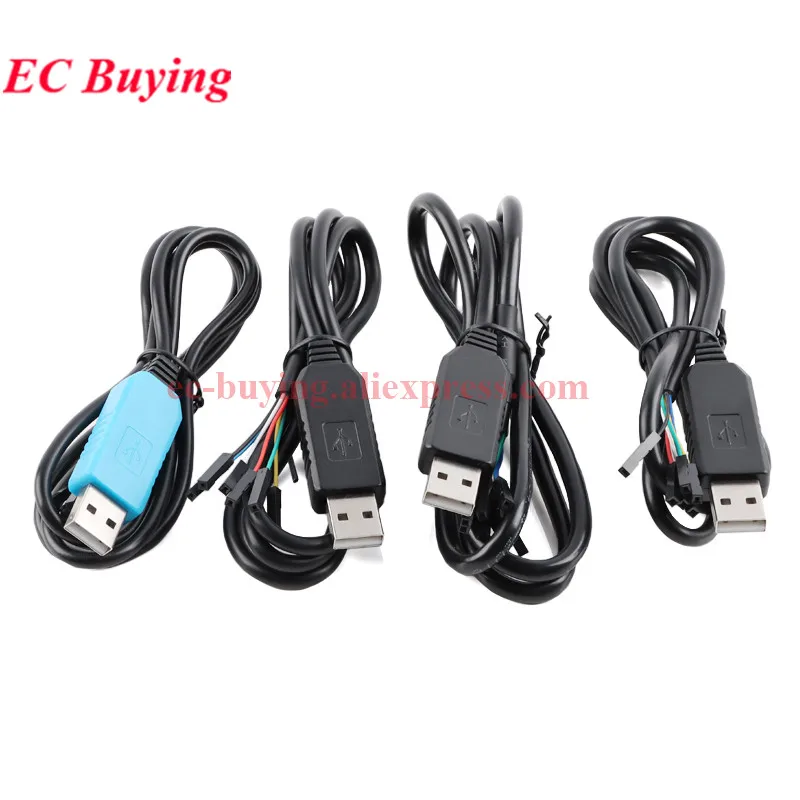

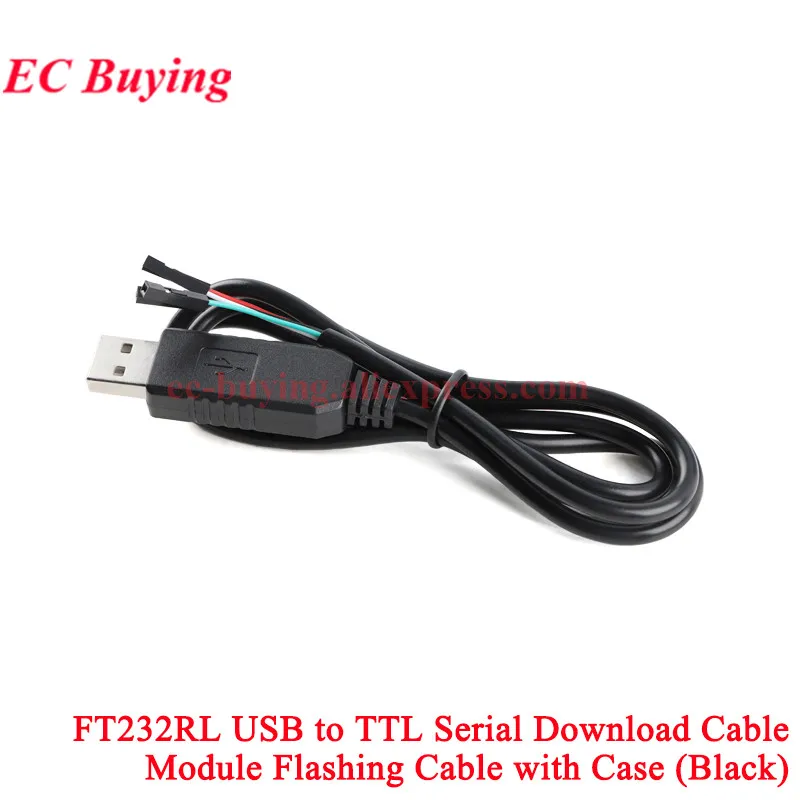

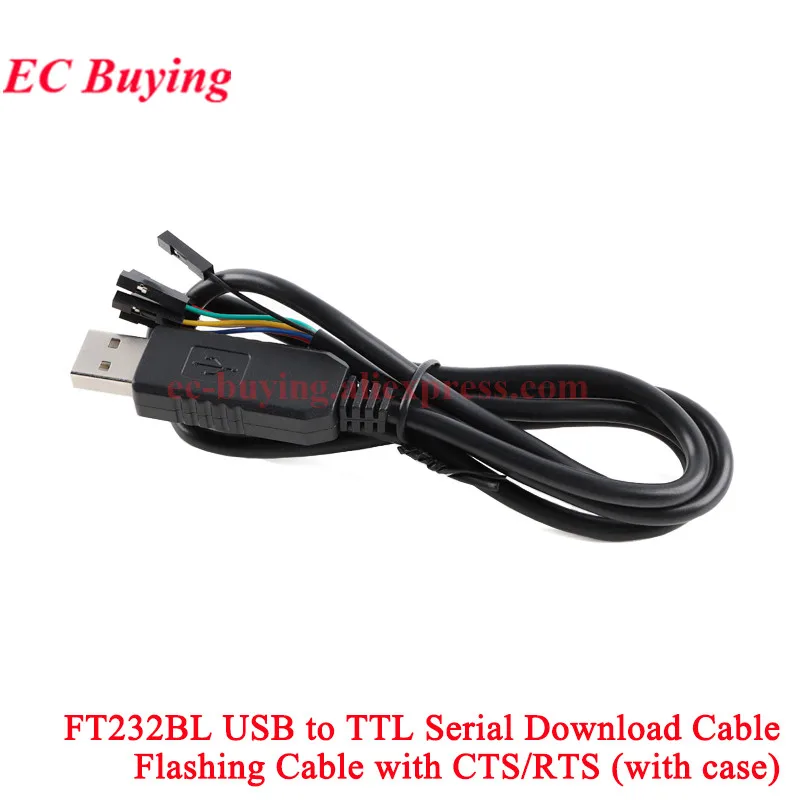

Definición de secuencia de cables:
Rojo=VCC (5V)
Negro=GND
Blanco=RXD
Verde=TXD
La PCB tiene tres almohadillas reservadas para 3,3 V, CTS y DTR.Los clientes pueden quitar la carcasa exterior y modificar las almohadillas si es necesario.
Sistemas compatibles: Windows XP, Vista, Windows 7/8

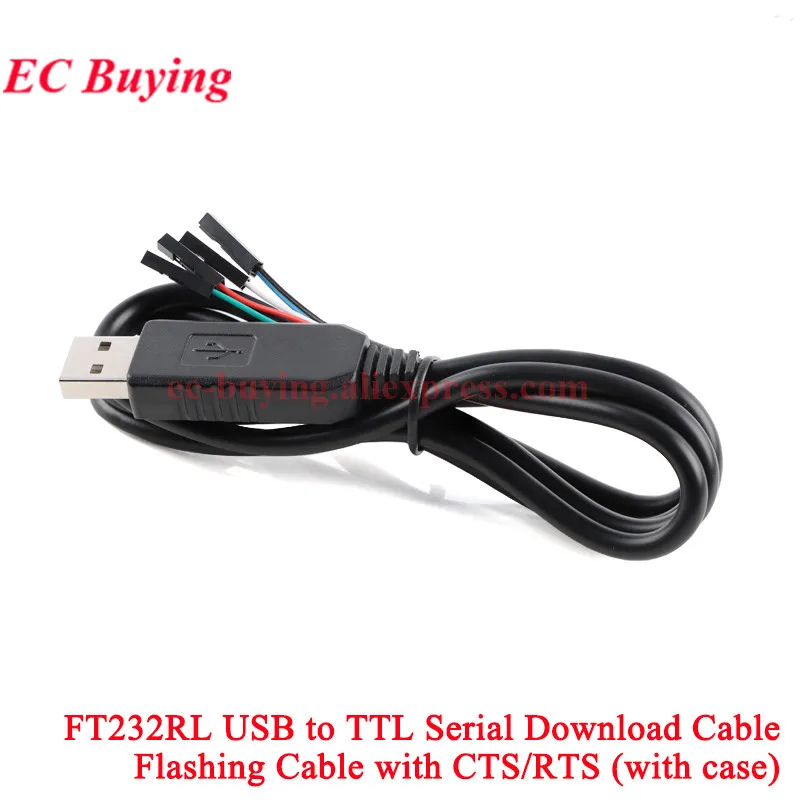

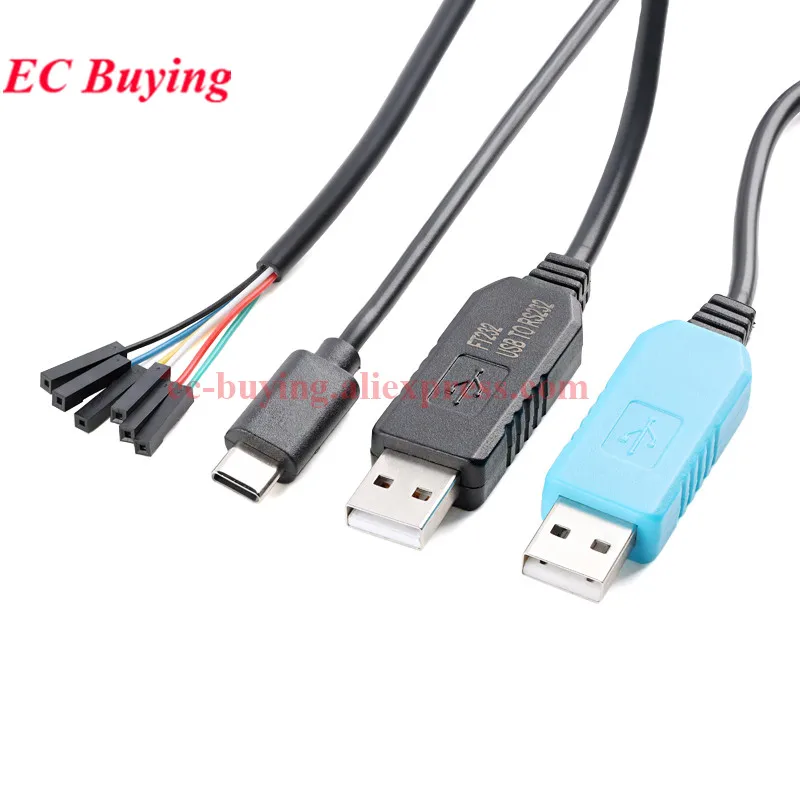

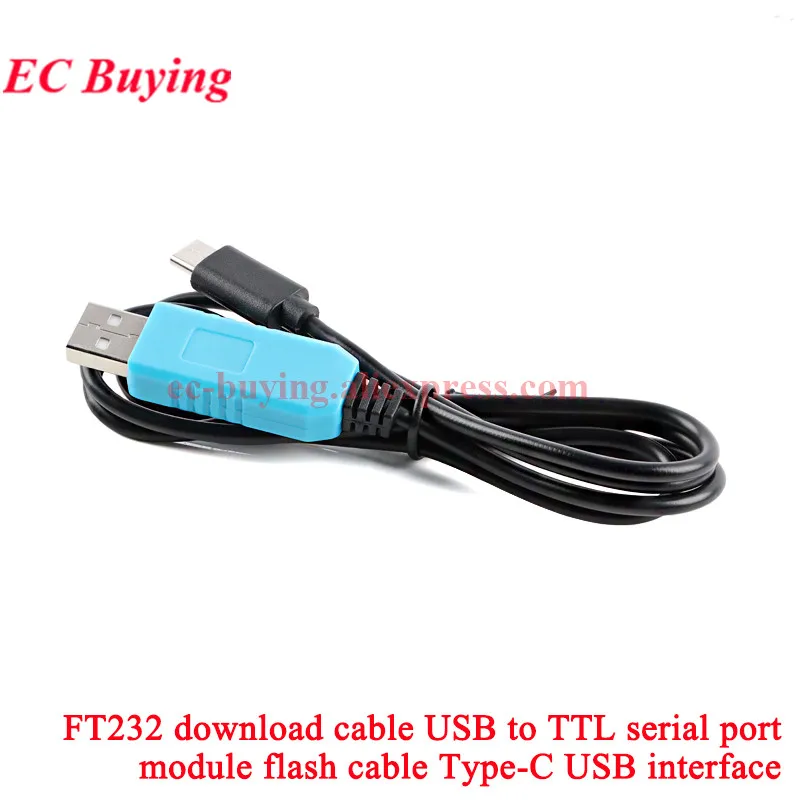

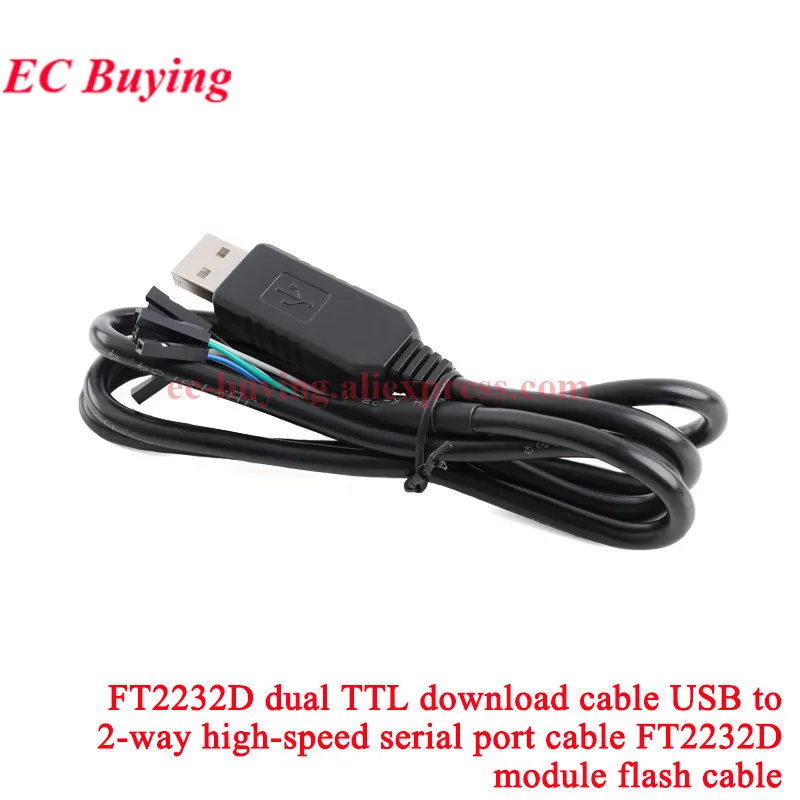

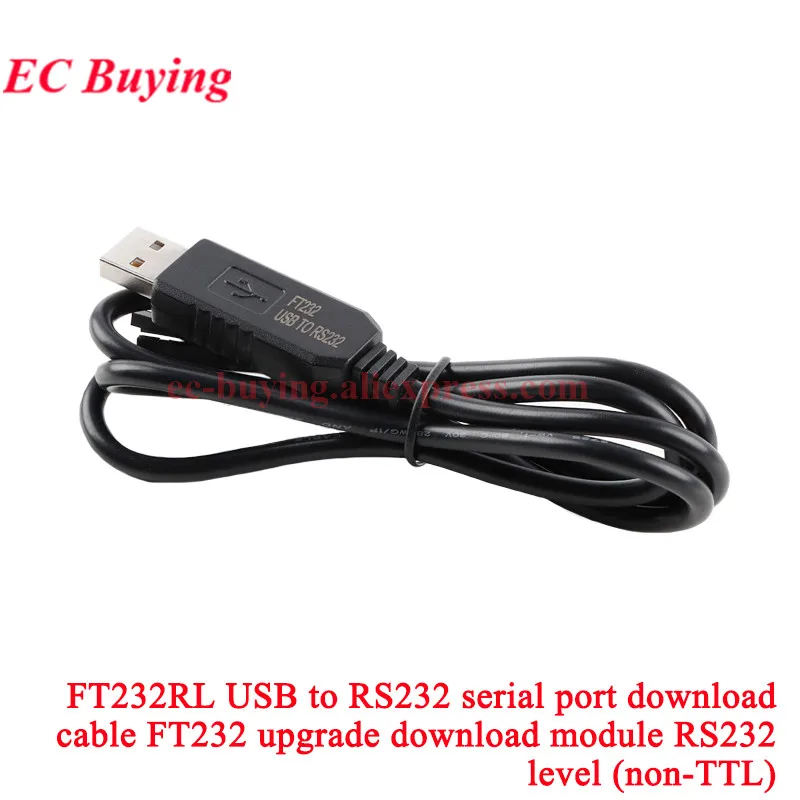

Módulo USB a serie FT232RL: USB a TTL para Arduino
TTL-1:
Cable rojo=VCC (5V)
Cable negro=GND
Cable blanco=RXD
Cable verde=TXD
TTL-2:
Cable marrón=VCC (5V)
Cable azul=GND
Cable amarillo=RXD
Cable naranja=TXD
Se reserva una almohadilla de 3,3 V en la PCB.Los clientes pueden modificar la PCB quitando la carcasa exterior.
Aplicaciones típicas:
Comunicación entre MCU y PC (usando protocolo UART en software e interfaz USB en hardware)
★Actualización de firmware para dispositivos como discos duros, receptores de satélite y enrutadores que utilizan descargas de puertos serie.
★Comunicación por puerto serie con todos los dispositivos capaces de comunicación serie TTL.
★Descarga de programas de microcontroladores, como microcontroladores STC.
★ Descarga de programas ARM, como aquellos para chips integrados como STM32.
