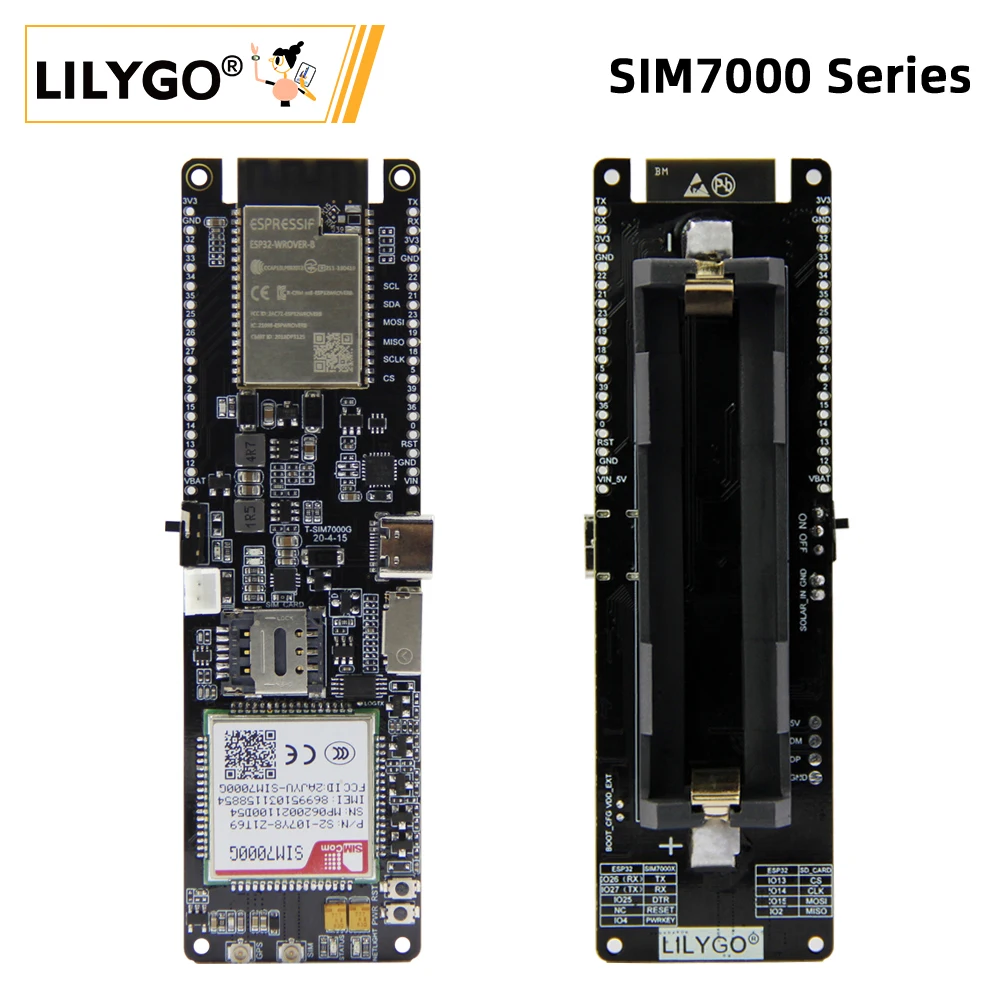

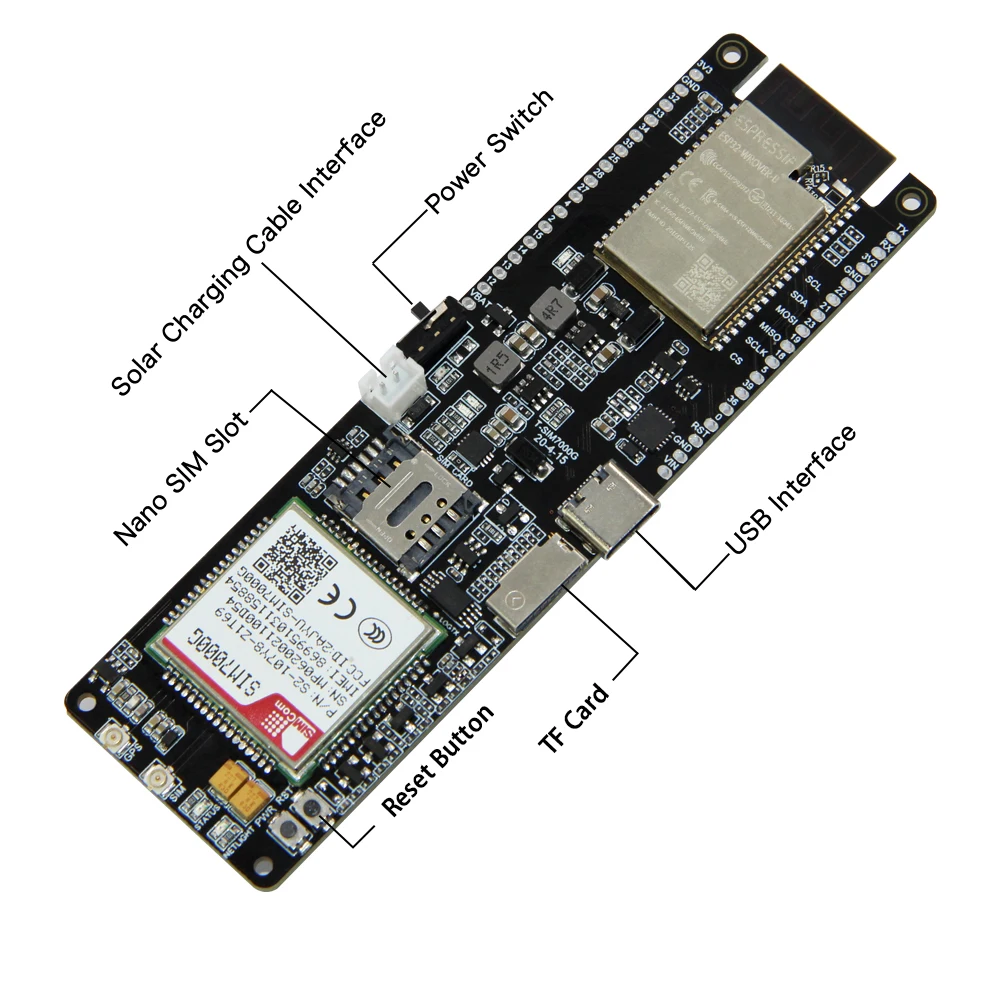

LILYGO® TTGO T-SIM7000G Placa de desarrollo SIM T-SIM7000G ESP32, WiFi, Bluetooth, módulo GPS, SIM7000G, SIM7000E, SIM7000A, SIM7000JC, 4/16MB, Flash

La actualización de la versión incluye:

1. Protección mejorada de la batería contra polaridad inversa, sobrecarga y descarga excesiva.

2. Gestión de energía GPS mejorada para reducir el consumo de energía, con una potencia mínima en modo de suspensión de 300 uA.

3. Funcionalidad de carga mejorada con la inclusión de un IC de carga solar".

Notas para nuevos usuarios:

1. SIM7000/SIM707G no es compatible con una red 4G.Asegúrese de que la tarjeta USIM que utiliza admita acceso 2G(GSM)/NB-IOT, el posicionamiento SIM7070 y el celular no se puedan usar simultáneamente.Desconecte la red durante el posicionamiento y apague el GPS cuando se conecte a la red.

• Github:

T-SIM7000

T-SIM70

T-SIM7600

A7608

A7670

SIM800

No es compatible con 4G

No es compatible con 4G

Soporte 4G

Soporte 4G

Soporte 4G

No es compatible con 4G

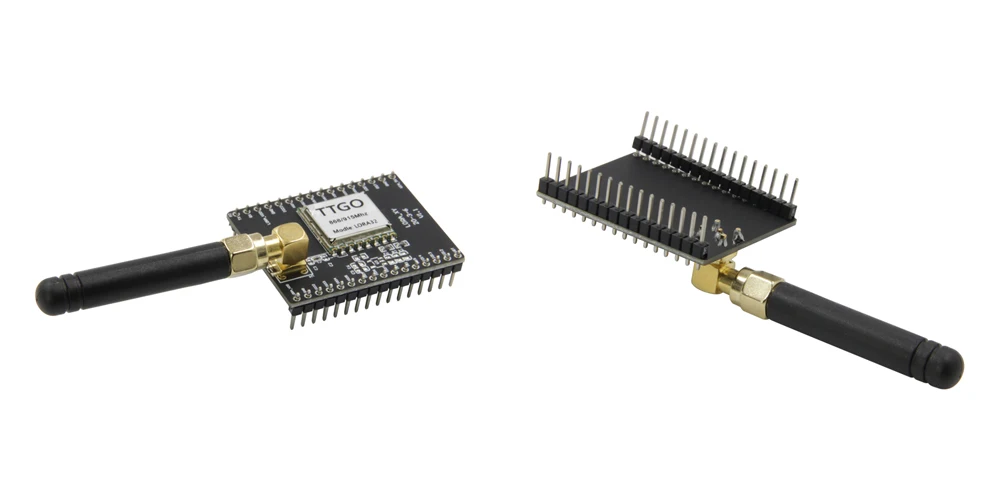

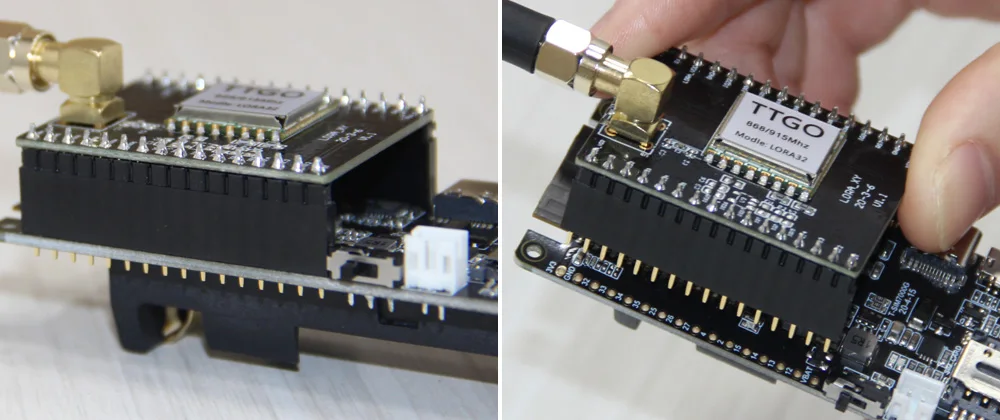

T-SIM7000G se puede utilizar con el protector de función Lora 868/915Mhz

Conector de bloque de terminales de tornillo de 16 pines y 2,54 mm, 150V, 6A

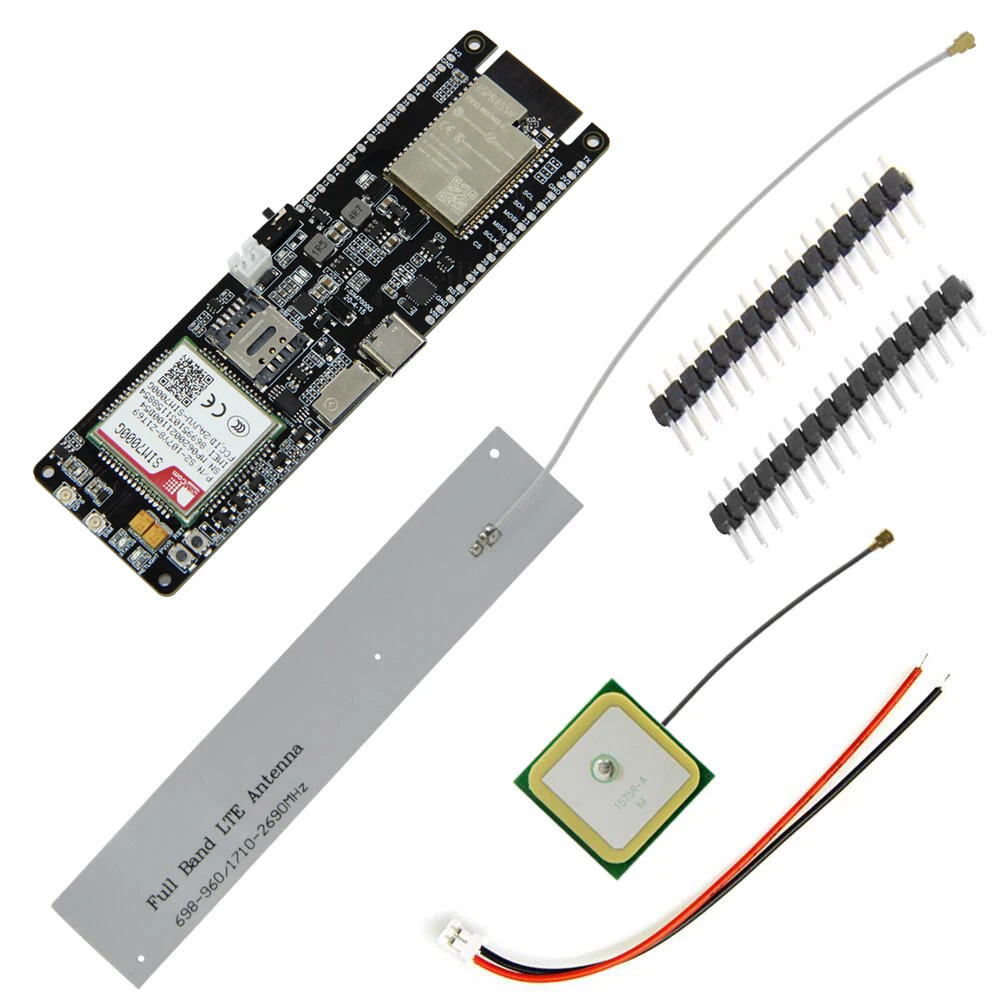

• 1x T-SIM7000

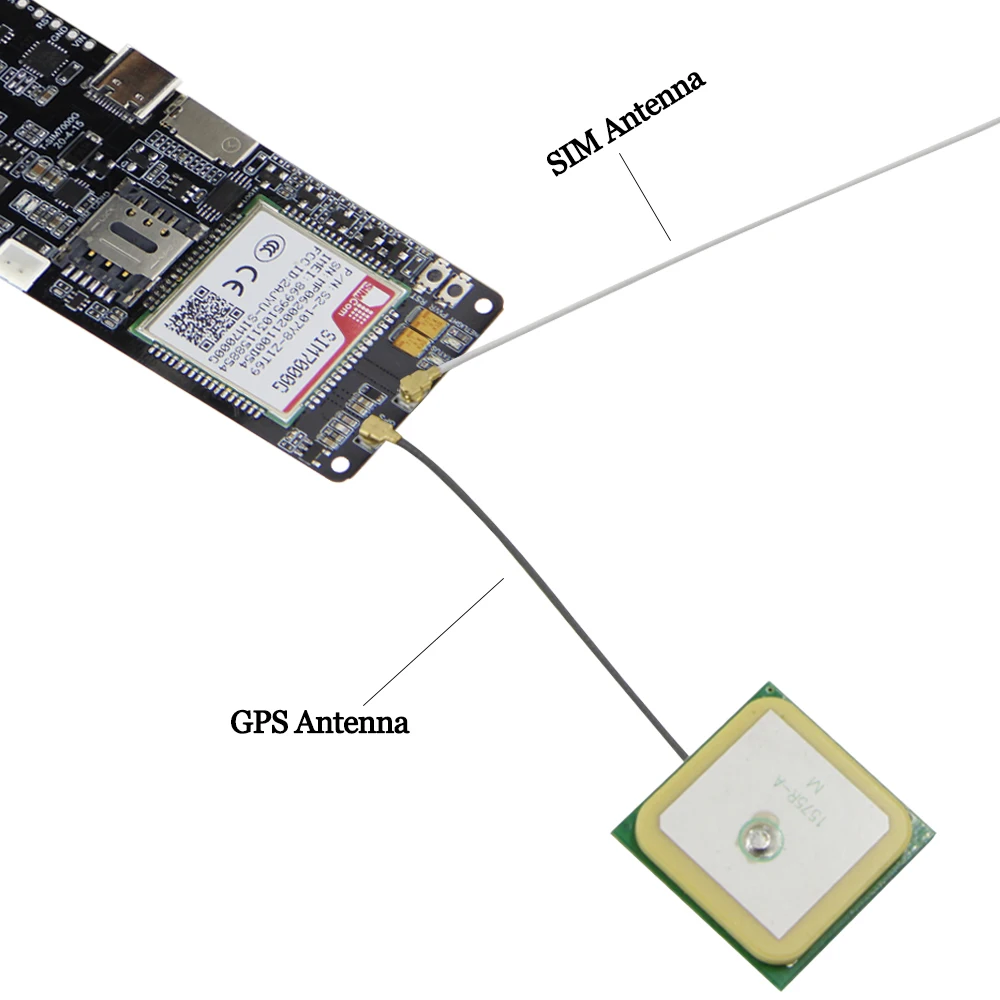

• 1x antena SIM

• 1x antena GPS

• 1x cable de alimentación

• 2 pasadores.


Notas para nuevos usuarios

1. SIM7000/SIM707G no es compatible con una red 4G.Asegúrese de que la tarjeta USIM que utiliza admita acceso 2G(GSM)/NB-IOT, el posicionamiento SIM7070 y el celular no se pueden usar simultáneamente.Desconecte la red durante el posicionamiento y apague el GPS cuando se conecte a la red.

2. pin VIN es una entrada USB; Si se utiliza una batería para alimentar el dispositivo, no habrá salida de voltaje del VIN, lo que significa que 3,3 V es la única salida de energía.

3. Cuando se utiliza el paquete de baterías incorporado, el interruptor de encendido/apagado funcionará como de costumbre, suministrando/cortando energía a la placa. Sin embargo, si se usa un paquete de baterías externo y se conecta al pin VBAT, el interruptor de encendido/apagado se contorneará. lo que significa que la única forma de apagar será desconectar las baterías.

4. El interruptor de encendido/apagado es solo para uso con batería, no funcionará cuando se conecte a un USB.

5. El voltaje de la batería no se puede leer cuando se conecta al USB utilizando el ADC BAT integrado (35)

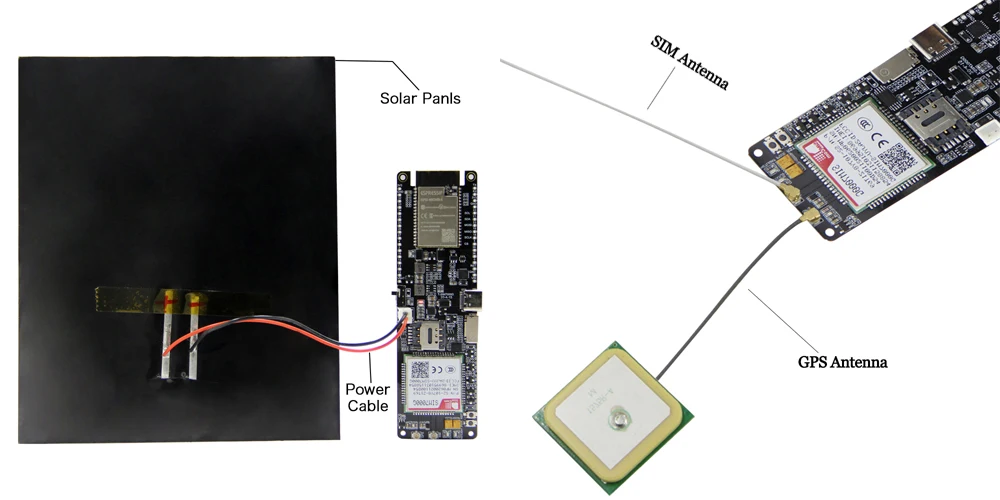

6. Los paneles solares recomendados son de 4,4 V a 6 V.NO EXCELAR O TABLERO PUEDE SER DAÑADO

7. Cuando una tarjeta SD no puede cargar software en Arduino IDE ya que la tarjeta SD utiliza IO2 como CS, la tarjeta SD debe retirarse al cargar un nuevo boceto.

8. En la versión 20200415, cuando se usa GPS, SIM7000G(GPIO4)/SIM7070G(GPIO5)(Número de pin físico 48) debe configurarse en ALTO para habilitar la antenamódem.sendAT(""+CGPIO=0,48,1,1"));Una vez terminado el pasador se puede configurar BAJOmódem.sendAT(""+CGPIO=0,48,1.0"));Para evitar fugas de energía en la antena GPS, esto ayudará a la duración de la batería.Si usar USB o la duración de la batería no es una preocupación, se puede dejar ALTO.

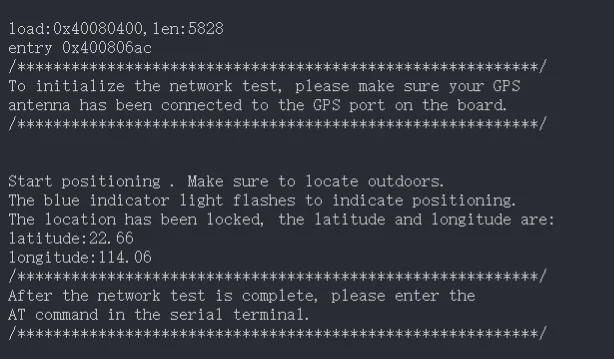

9. Si no puede acceder a la red, intente ejemplos/Arduino_NetworkTest , que probará la conexión de red.También hay archivos binarios en el directorio de firmware; puedes utilizar elpara descargar.

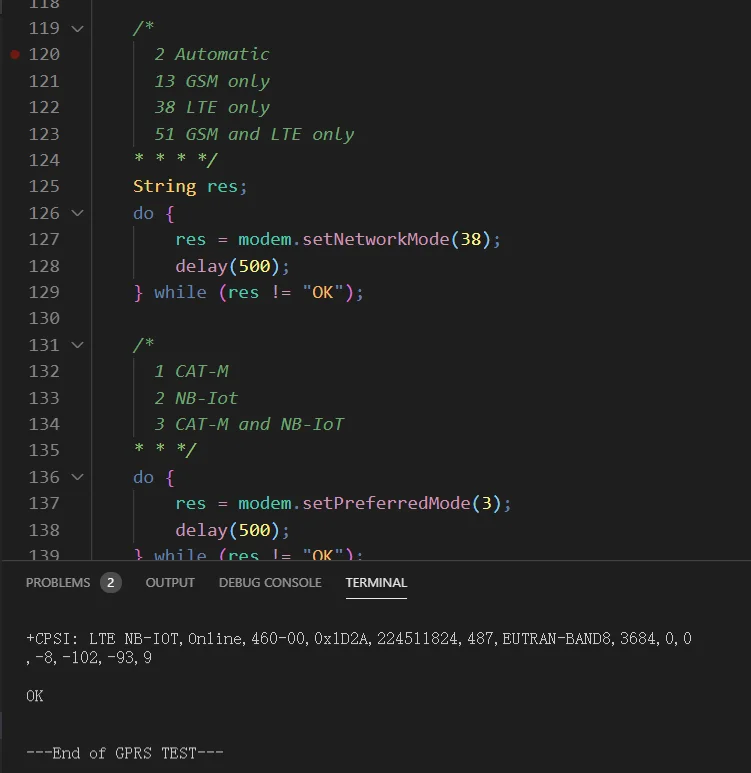

10. ¿Cómo cambiar el método de conexión?

• Por ejemplo, elArduino_TinyGSM/Todas las funciones.ino, sólo necesitas cambiarmodem.setModo de red(38);al número correspondiente, y la velocidad de acceso a su red depende del operador de la tarjeta SIM que utilice.Antes de usarlo, puede comunicarse con el operador de su tarjeta SIM.

• El efecto es el siguiente:

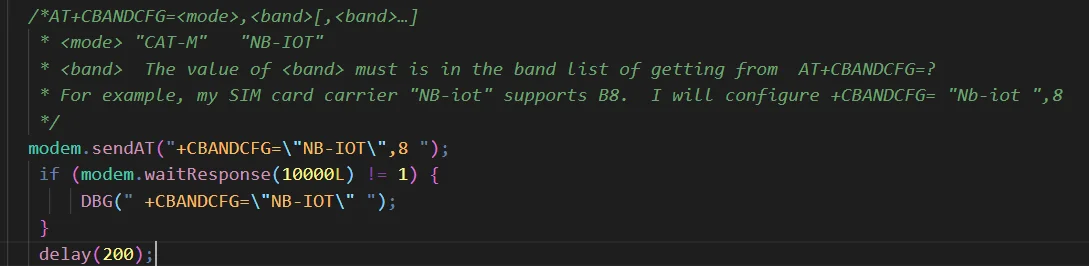

11.El registro inicial de la red puede ser lento.Por favor tenga paciencia.Puede configurar la banda bloqueada como se muestra en la siguiente figura.

12.¿Cómo actualizar el firmware?
