Color
Descripción
Parámetros del producto
Chip
ESP32-WAROVER
LCD
Pantalla táctil capacitiva de 3,5 pulgadas ST7796 FT6X36
USB a TTL
CH9102F
PSRAM
16MB
Flash
8MB
Relé
HFD3 5V 2A

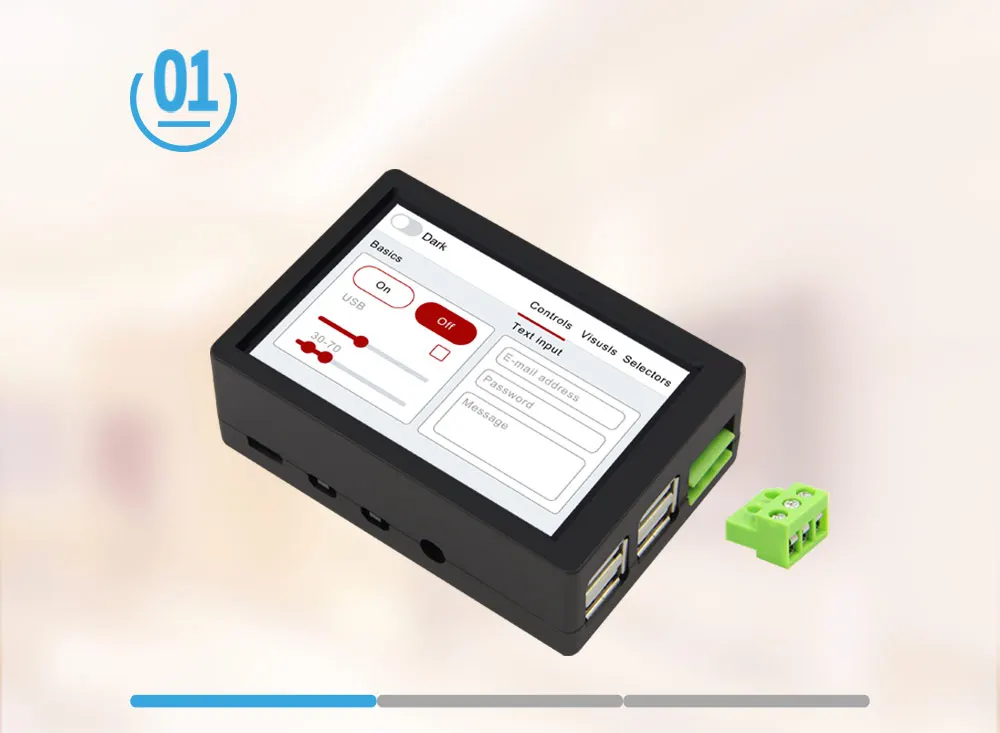

Conector relé
5.08
Entrada de DC-DC
5-12V

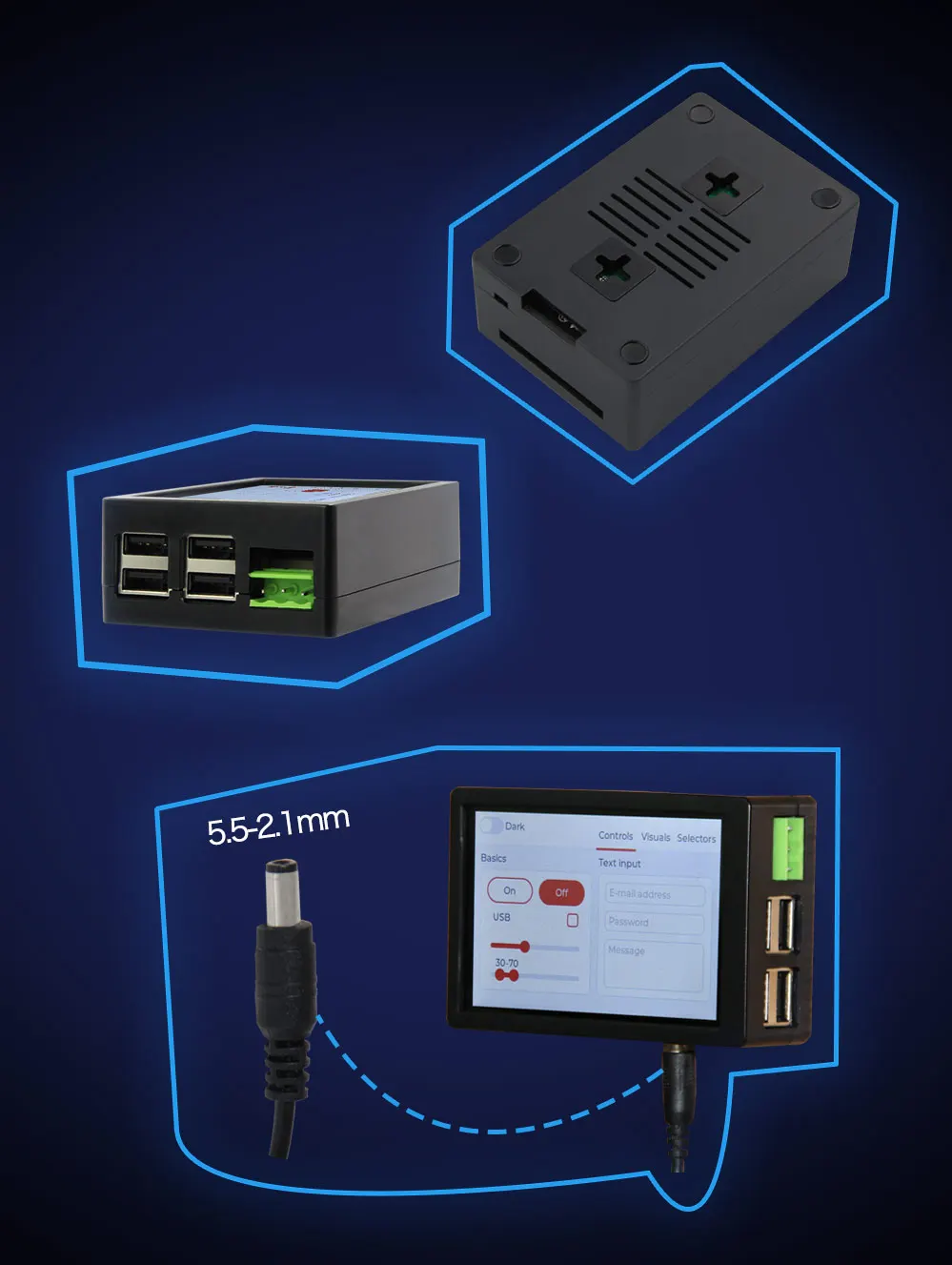

Especificaciones del bloque DC
5.5X2.1
Entrada de TYPE-C
5V
Salida USB
5V 1A
Batería de litio 3,7 V
Interruptor de batería
Interruptores de palanca
Botón
Botón RST, botón personalizado
RTC
PCF8563
Pin de extensión
2,54 2X20

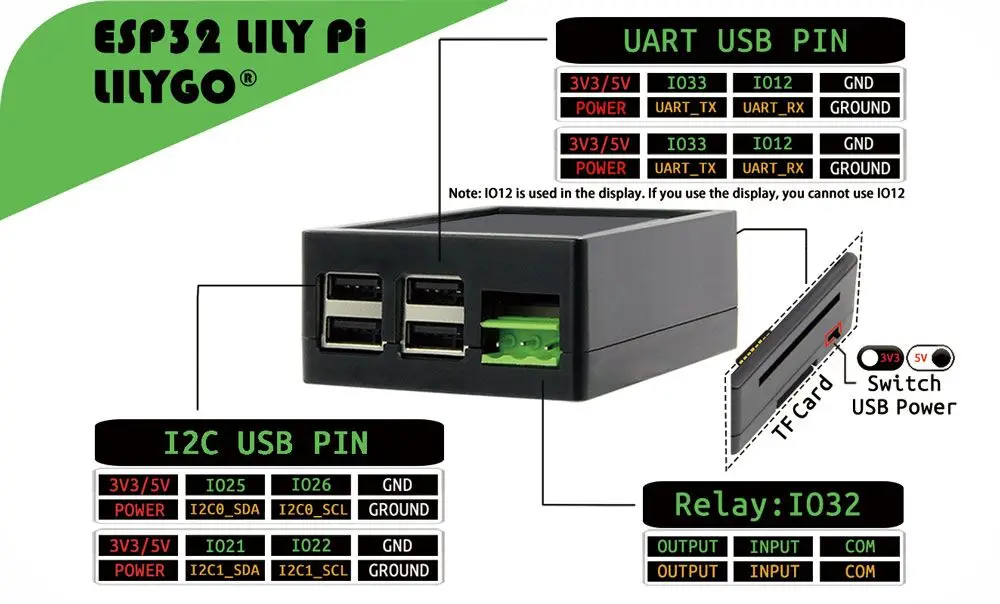

Puerto de expansión USB de doble capa
Salida 5V 1A
Interfaz USB de doble capa
Son funciones I2C/UART
Enlace Github:

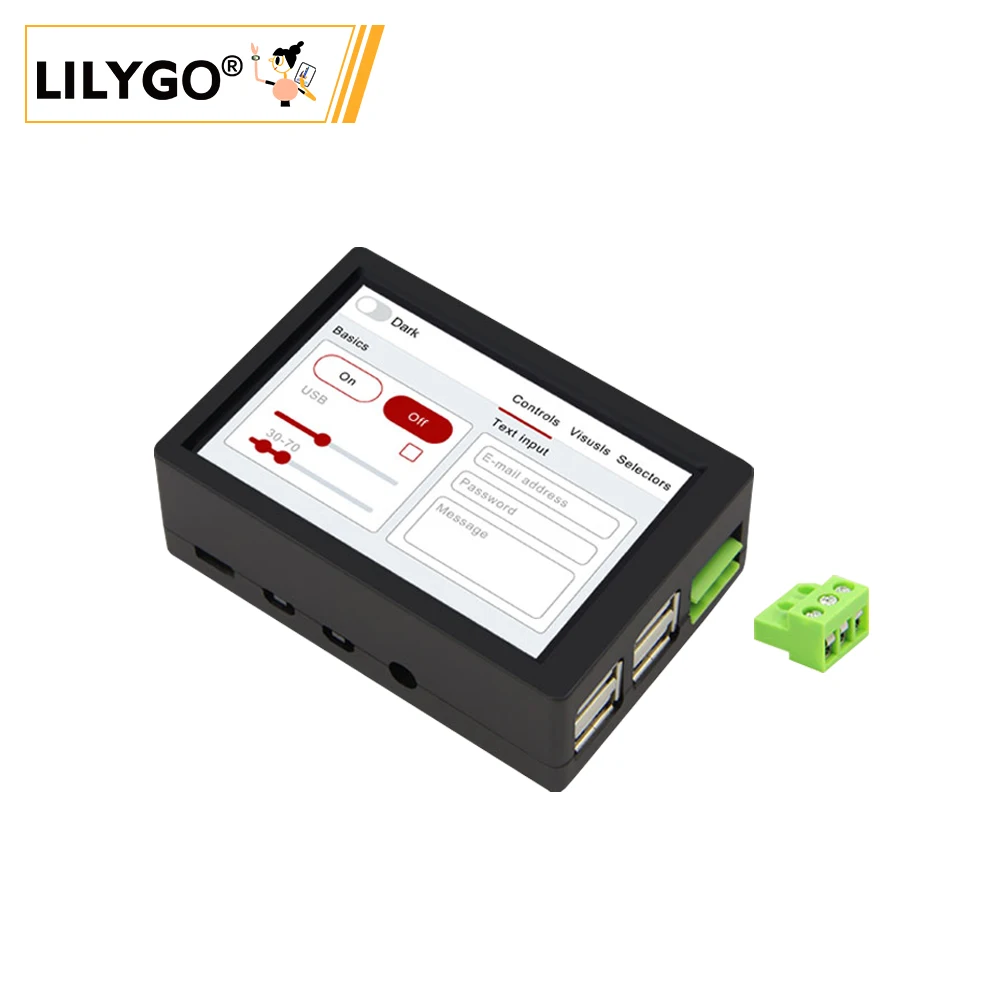

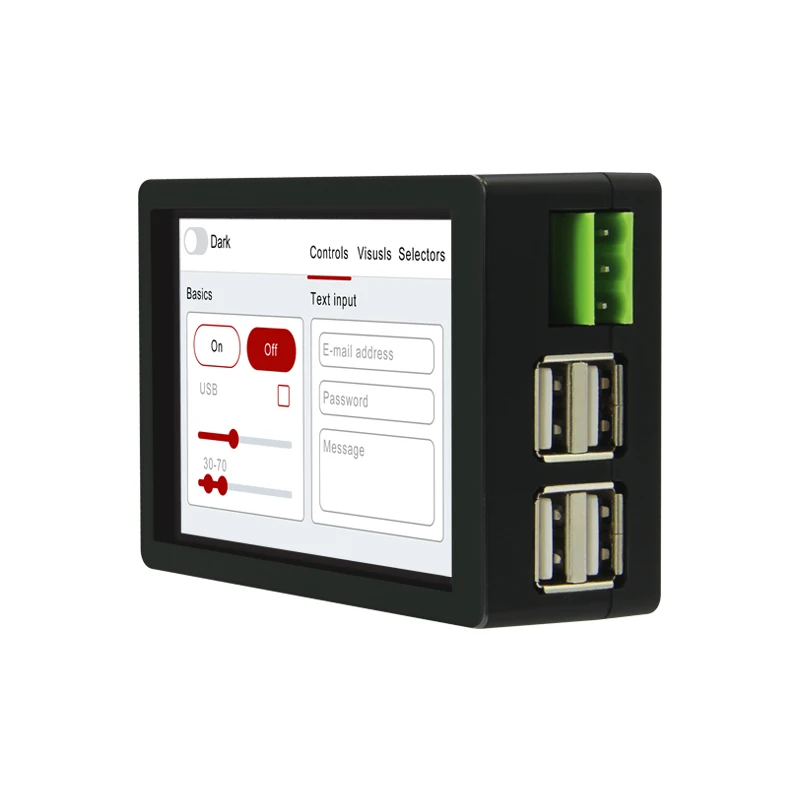

LILY Pi está diseñado y modificado por el equipo de LILYGO basado en la estructura de apariencia de Raspberry Pi.
La apariencia es similar a la estructura de la placa base Raspberry Pi.
El puerto de expansión 2X20 al lado tiene pines reservados que coinciden con el GPIO de Raspberry Pi, que es adecuado para algunos accesorios de la función de expansión de Raspberry Pi.
Sobre la base de esta estructura, se diseña y fabrica una placa de expansión de pantalla táctil capacitiva de 3,5 pulgadas, que es adecuada para su uso en Raspberry Pi.
Funcionalmente basado en el módulo (WIFI/Bluetooth), relé de 5V, botones, RTC, interfaz alimentada por batería, toma de CC (entrada de 5-12V), interruptor alimentado por batería. Puerto de expansión USB I2C/UART, el puerto de expansión USB está diseñado. La fuente de alimentación de salida puede suministrar energía y controlar la corriente del equipo por debajo de 1A.

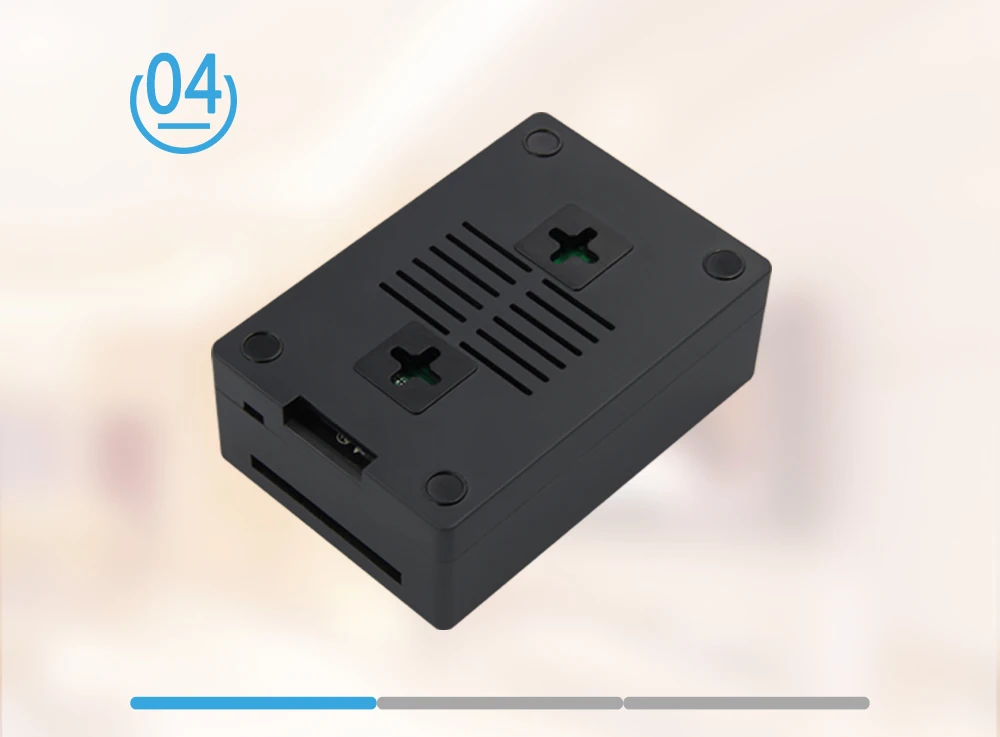

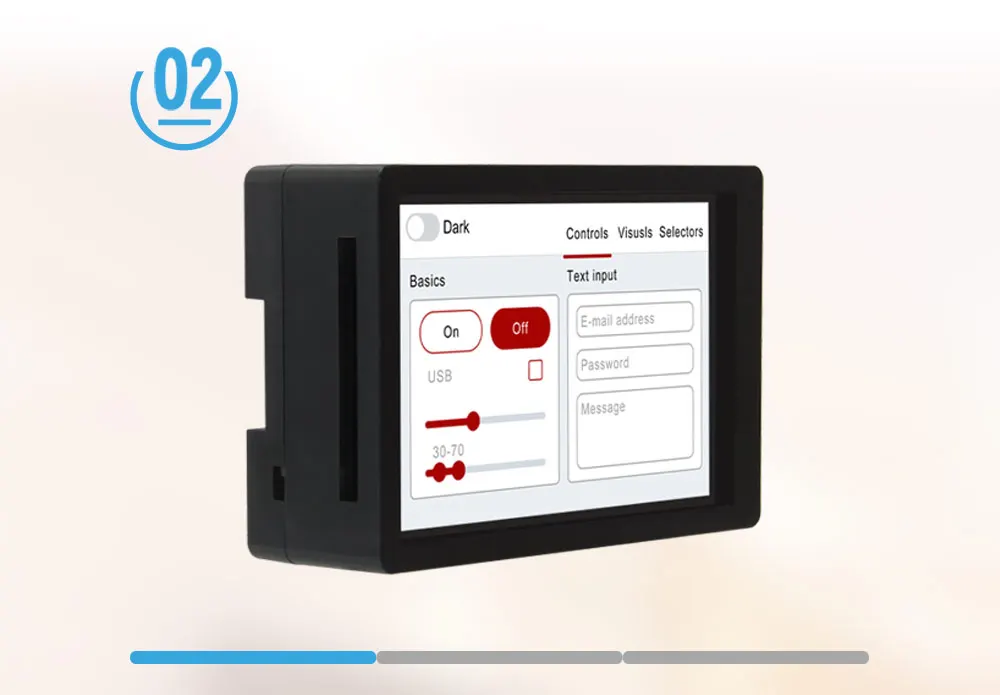

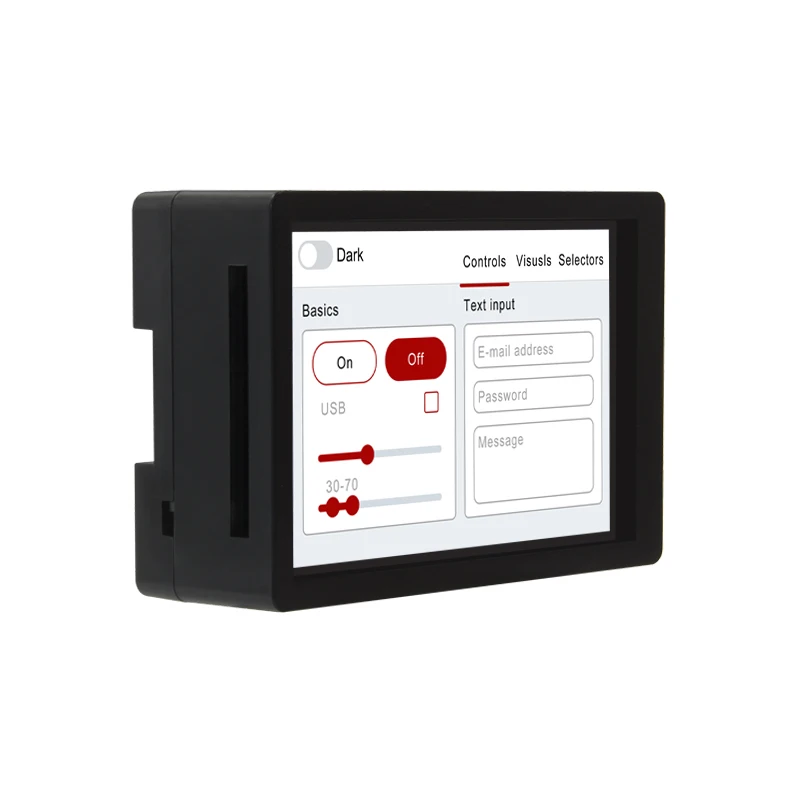

La parte posterior conserva el zócalo de la tarjeta TF en la misma posición que el Raspberry Pi, que es un zócalo de tarjeta autoadherente, que es conveniente para enchufar y desenchufar.
Nota: conexión USB, sin batería

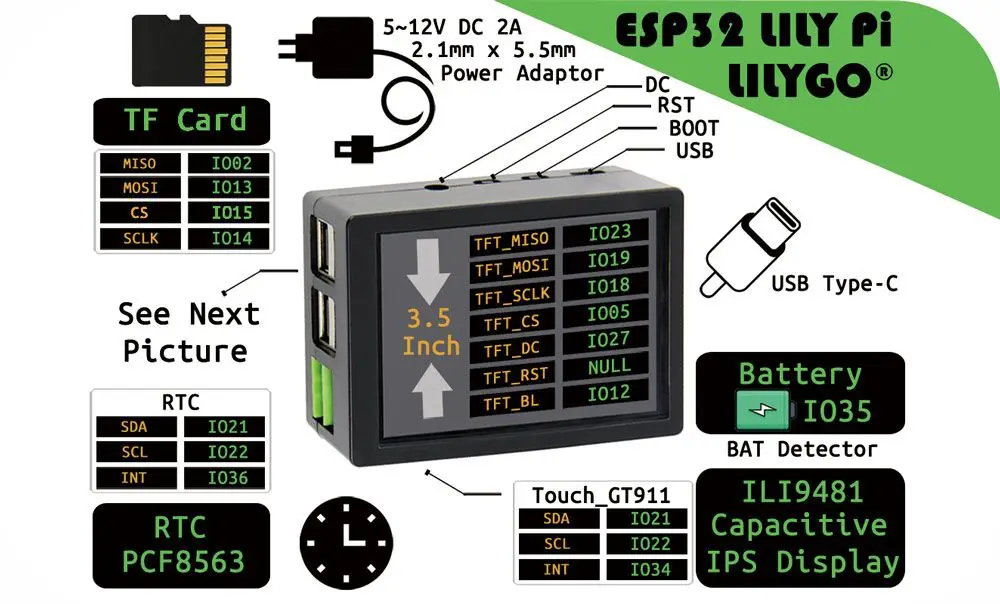

Dos opciones de diferencias entre pantallas:
TN ST7796 FT6236
IPS ILI9481 GT911
Nota: conexión USB, sin batería
