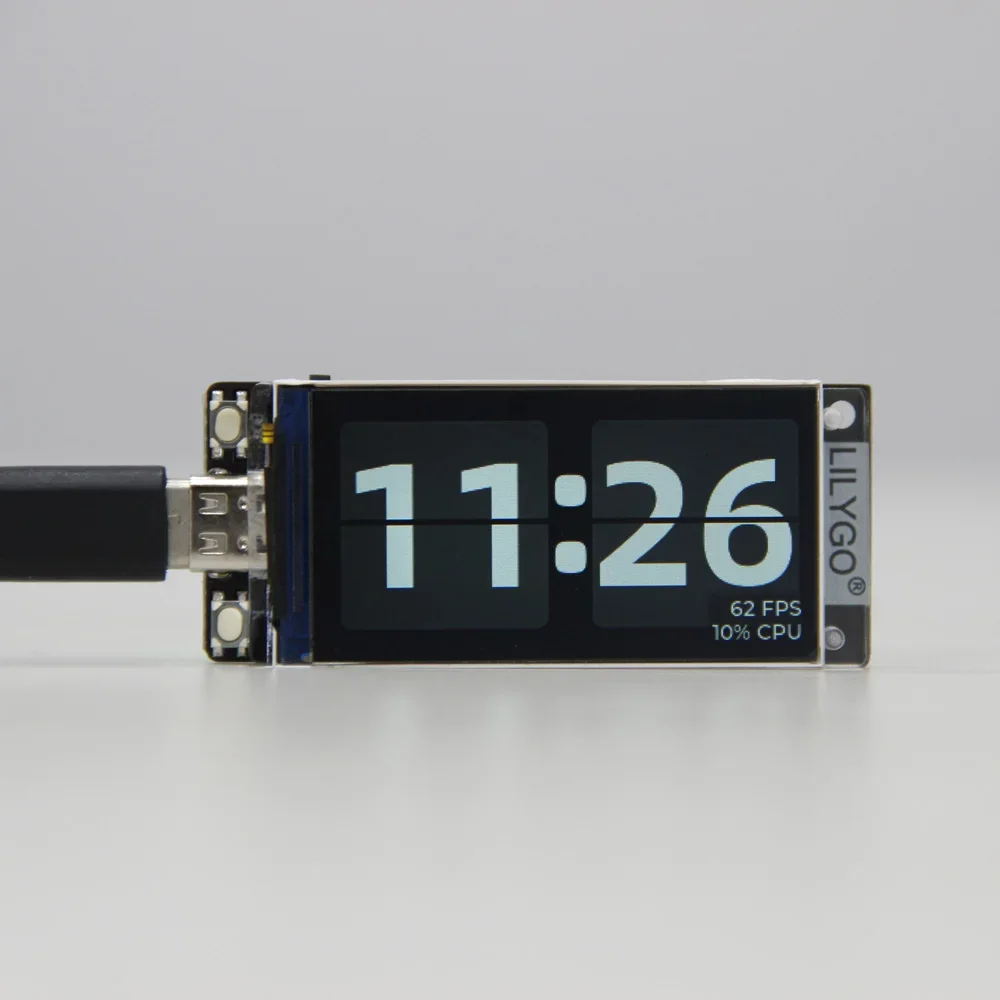

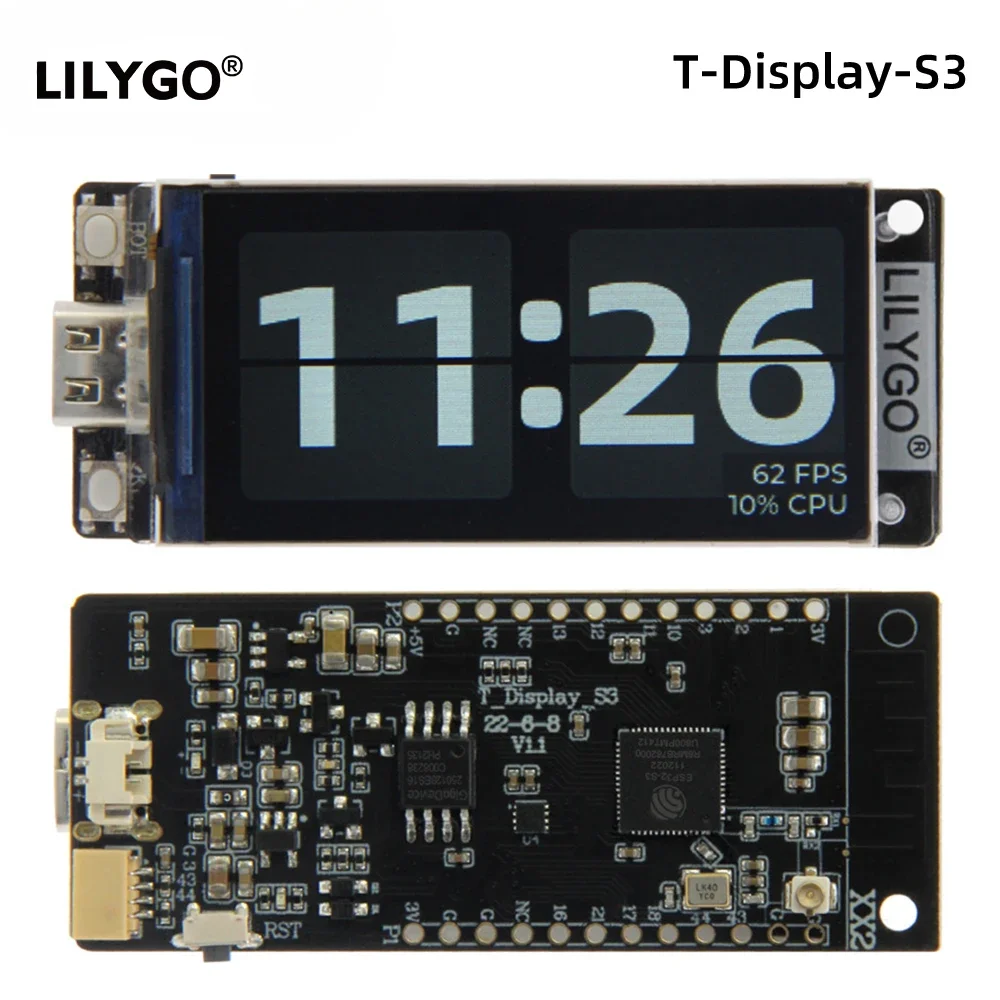

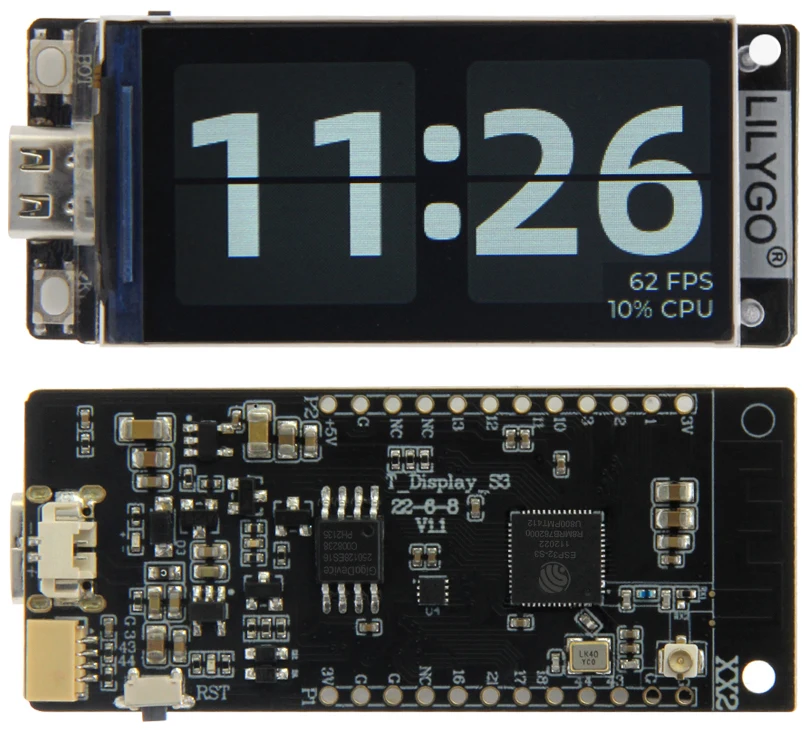

Introducción a T-Display-S3
Presentamos la última incorporación a la serie T-Display: el T-Display-S3.Equipado con los últimos ESP32-S3 y Bluetooth 5.0, este modelo cuenta con una pantalla más grande de 1,9 pulgadas y cuenta con una placa acrílica para mayor estabilidad.El T-Display-S3 mantiene el diseño elegante y moderno de la serie T-Display.
Declaración:
T-Display S3 ha pasado "CE" "FCC"certificación, exclusiva de LILYGO; está prohibido el uso no autorizado; de lo contrario, se perseguirá la responsabilidad legal. Puede comunicarse con el servicio de atención al cliente si lo necesita.
La placa utiliza USB como puerto de carga JTAG.Al imprimir información del puerto serie en USB, es necesario activar la configuración de CDC_ON_BOOT.Si no se puede encontrar el puerto al cargar el programa o el USB se ha utilizado para otras funciones, el puerto no aparece.Ingrese el modo de carga manualmente.
Mantenga presionado el botón BOOT cuando la alimentación esté apagada, el botón está ubicado detrás del botón RST.
Cuando el USB esté conectado, primero presione y mantenga presionado el botón BOOT, luego haga clic en Restablecer y luego suelte el botón BOOT

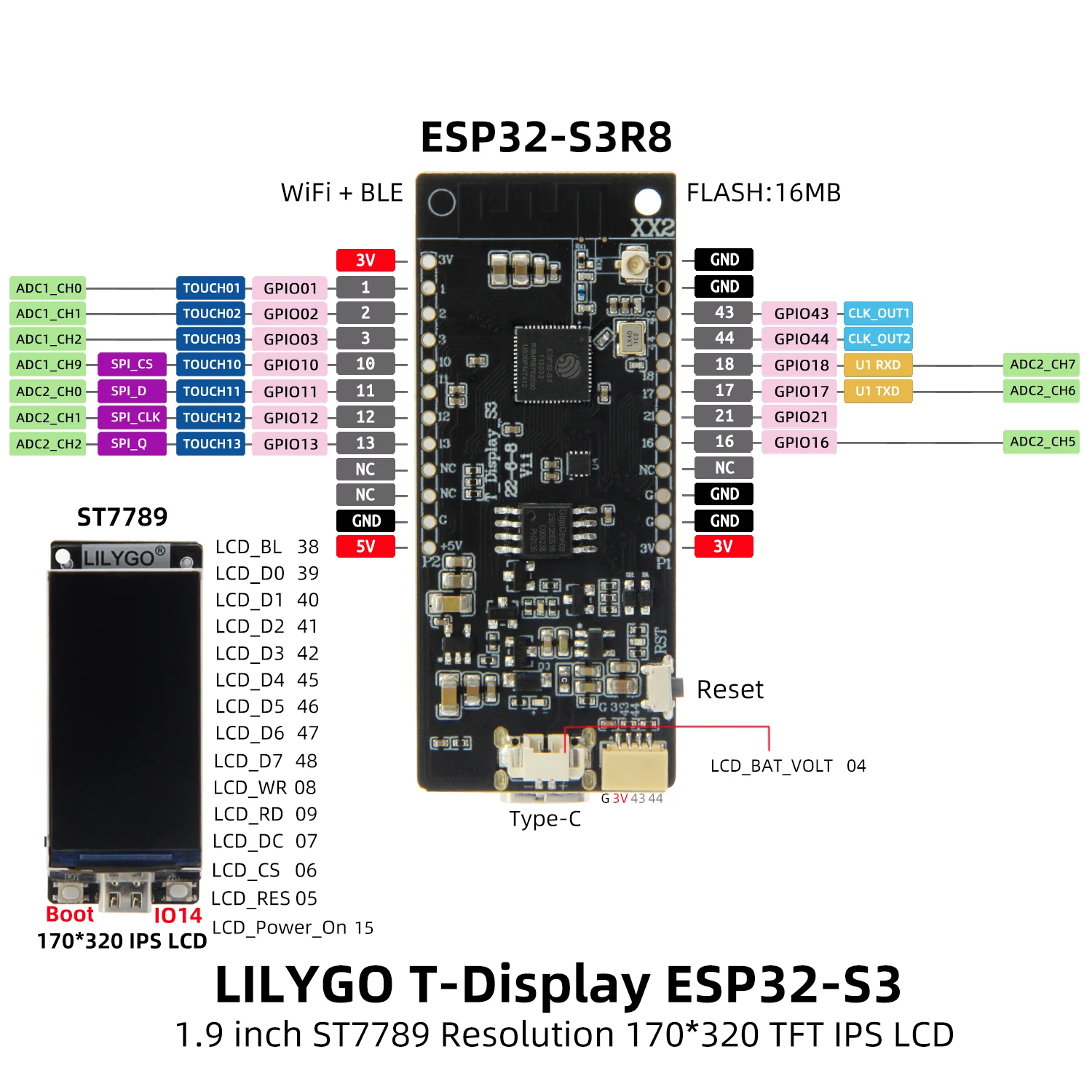

Consulte el diagrama para obtener más instrucciones.
Especificaciones T-Display-S3
MCU
ESP32-S3R8Microprocesador LX7 dual-core
Flash
16 MB
PSRAM
8 MB
Conectividad inalámbrica
Wi-Fi 802.11
Bluetooth 5.0+ Malla BT
Plataforma de programación
Arduino-ide, Micropython
Detección de voltaje de murciélago
IO04
Funciones integradas
Botón de arranque+reset+IO14
LCD TFT IPS ST7789V de 1,9 pulgadas
Chip de unidad
ST7789
Resolución
170(H) x 320(V)

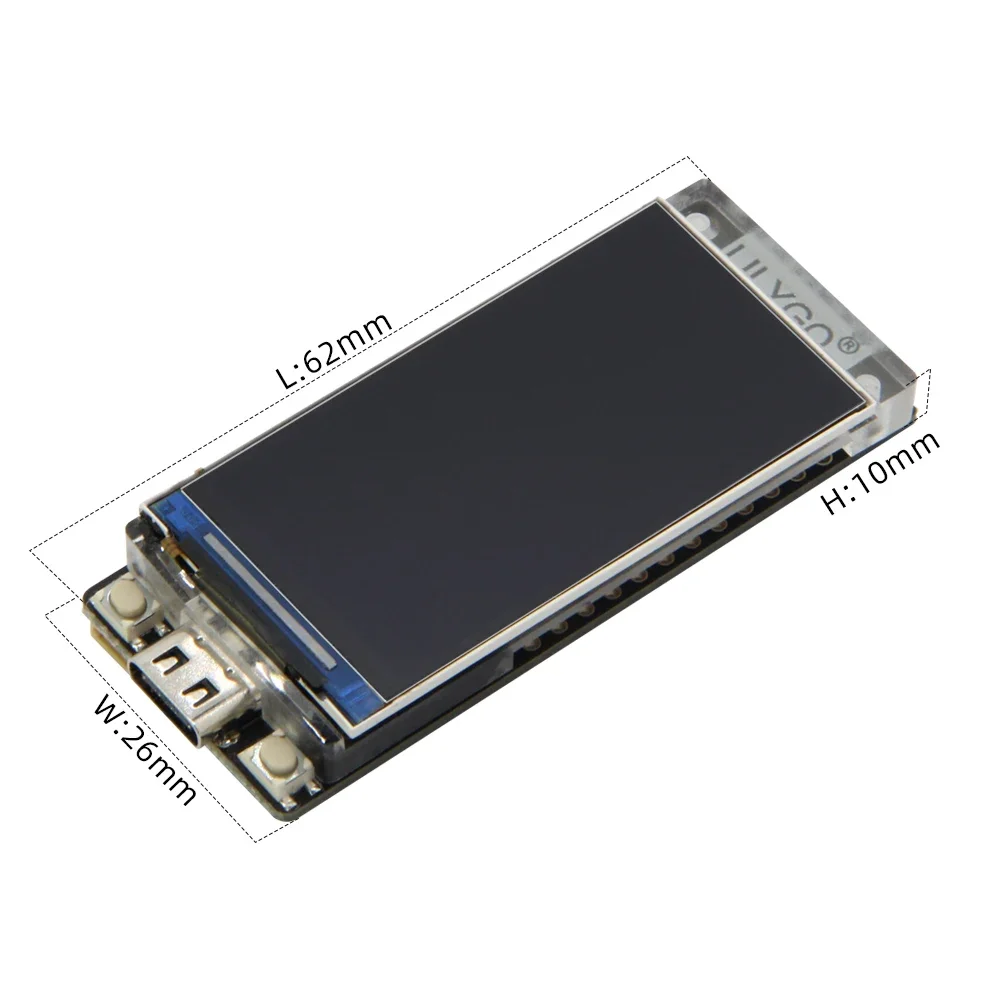

Tamaño de pantalla
Diagonal de 1,9"
Interfaz
8 bitsParalelo
Tipo de pantalla
LCD TFT IPS
Píxeles por pulgada (PPI)
260
Color de pantalla
A todo color
Fuente de alimentación de trabajo
3.3v
Admite fuente de alimentación dual con batería USB/Li-Po

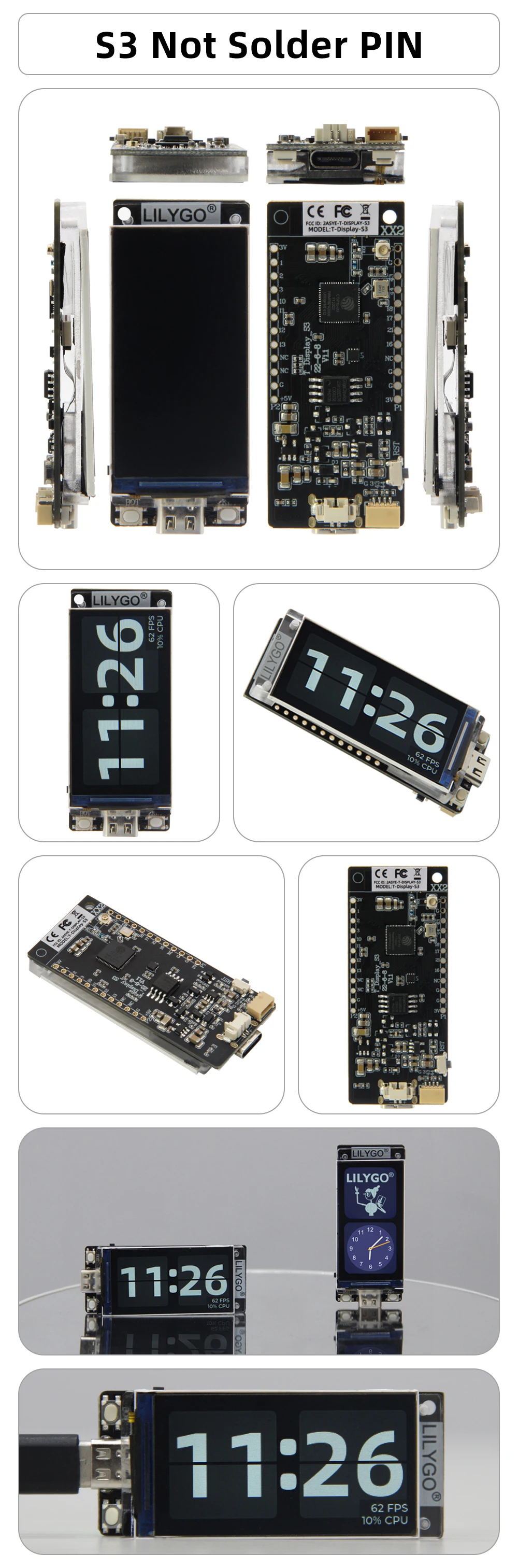

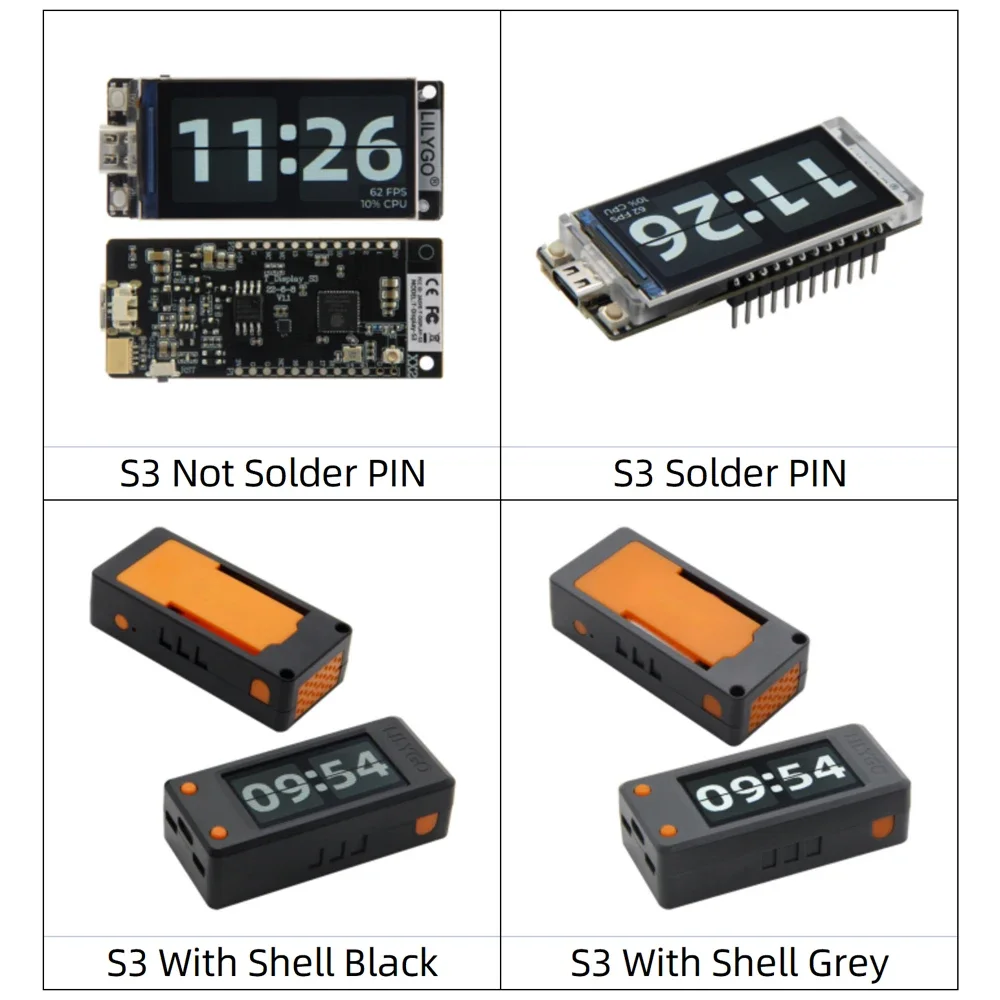

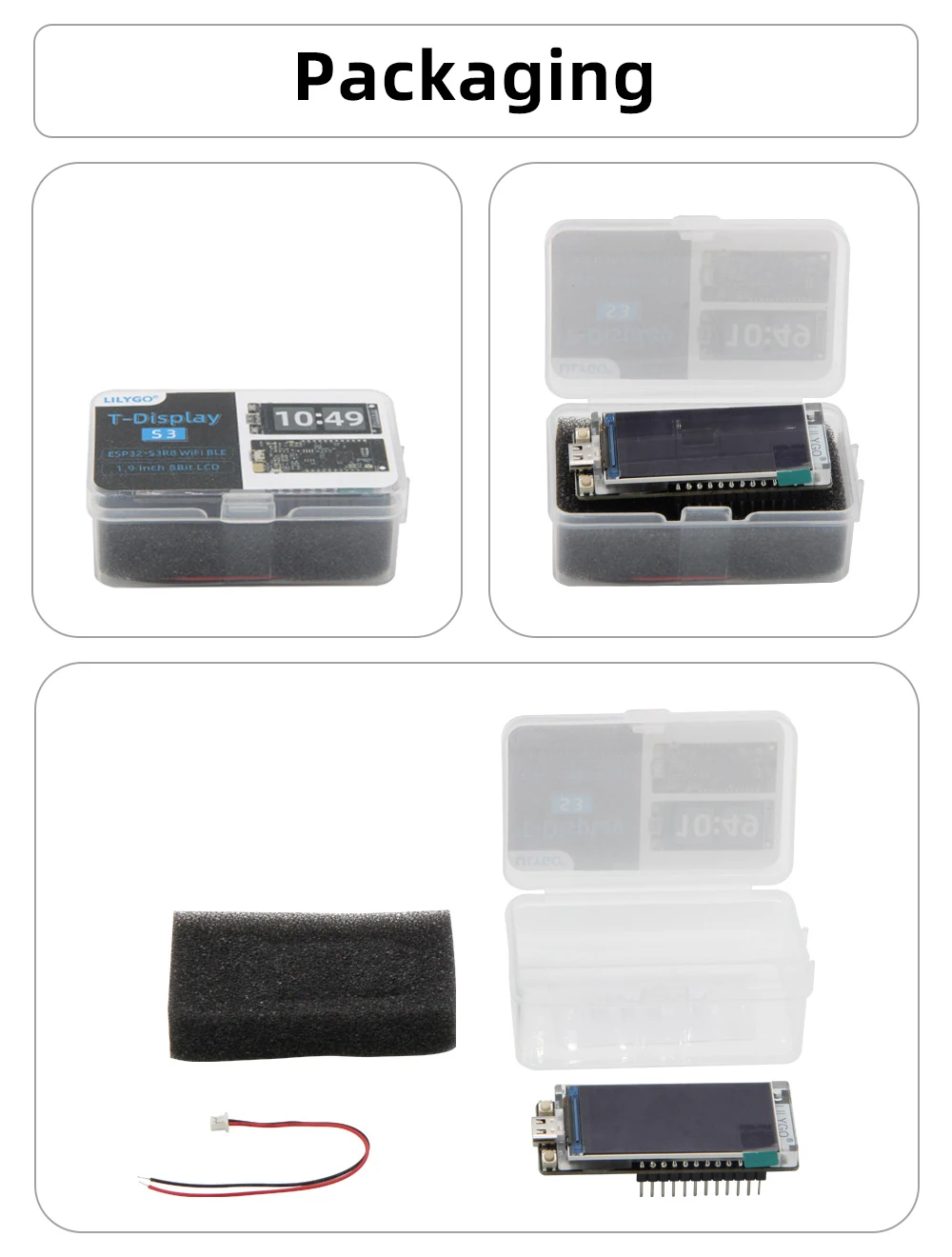

Qué hay en la caja
1 pantalla T-S3.
Pin macho de 2,54 mm (1*12P)(Soldadura opcional)
1 X JST 1,25 mm 2P

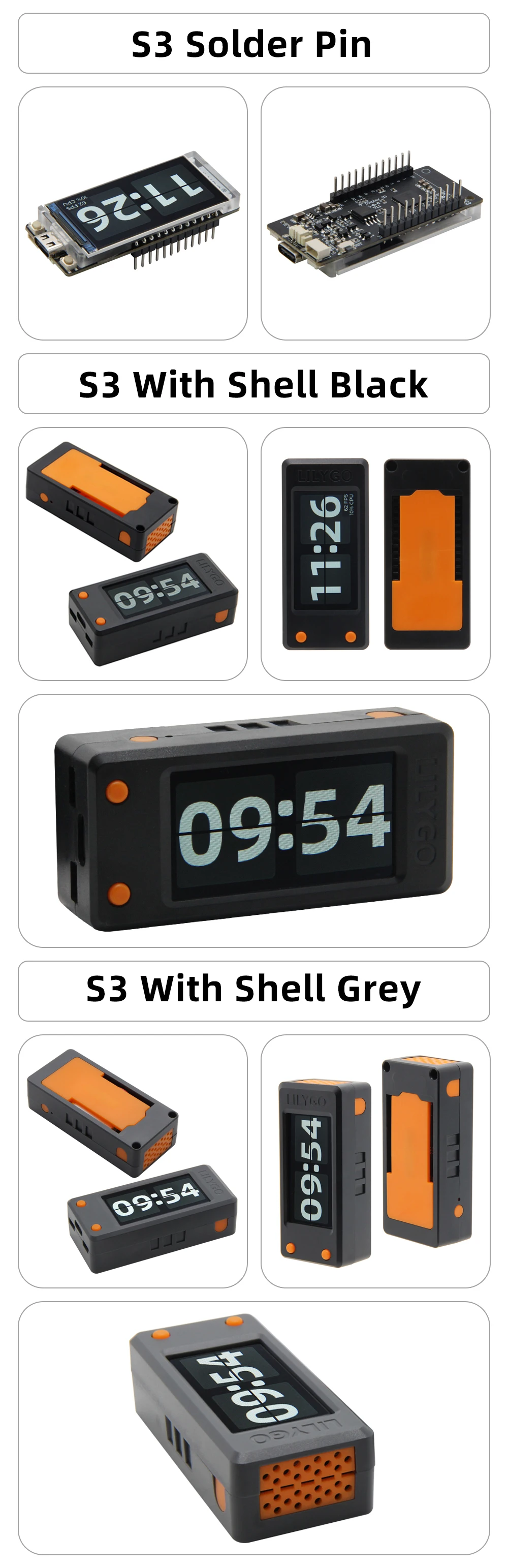

Qué hay en la caja
1 pantalla T-S3 con carcasa.(Negro o Gris)
Pin hembra de 2,54 mm (1*12P)(Soldadura)
Pin macho de 2,54 mm (1*12P)(Sin soldadura)
1 X JST 1,25 mm 2P(Sin batería)
