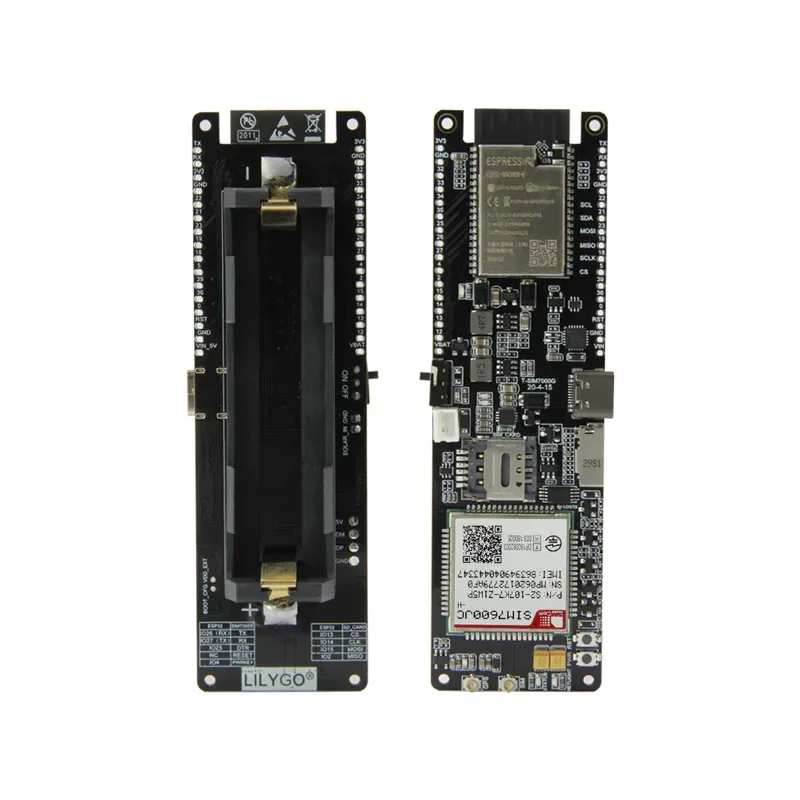

LILYGO ® Placa de desarrollo SIM TTGO T-SIM7000G ESP32 WiFi Bluetooth módulo GPS SIM7000G SIM7000E SIM7000A SIM7000JC 4/16MB Flash

La actualización de la versión incluye:

1. Protección mejorada de la batería contra polaridad inversa, sobrecarga y sobredescarga.

2. Gestión de energía GPS mejorada para reducir el consumo de energía, con una potencia mínima en modo de suspensión de 300uA.

3. Funcionalidad de carga mejorada con la inclusión de un IC de carga solar.

Notas para nuevos usuarios:

1. SIM7000/SIM707G no admite una red 4G. Asegúrese de que la tarjeta USIM que utiliza sea compatible con acceso 2G(GSM)/, el posicionamiento SIM7070 y el celular no se pueden utilizar simultáneamente. Desconecte la red cuando se posicione y apague el GPS cuando se conecte a la red

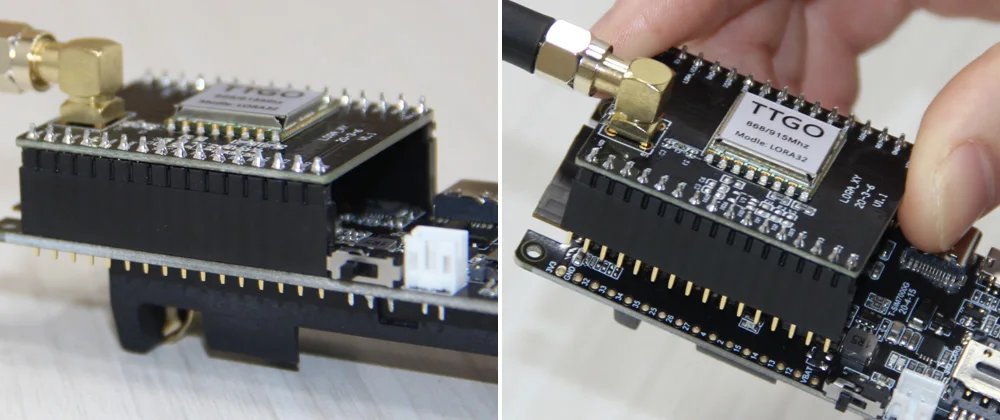

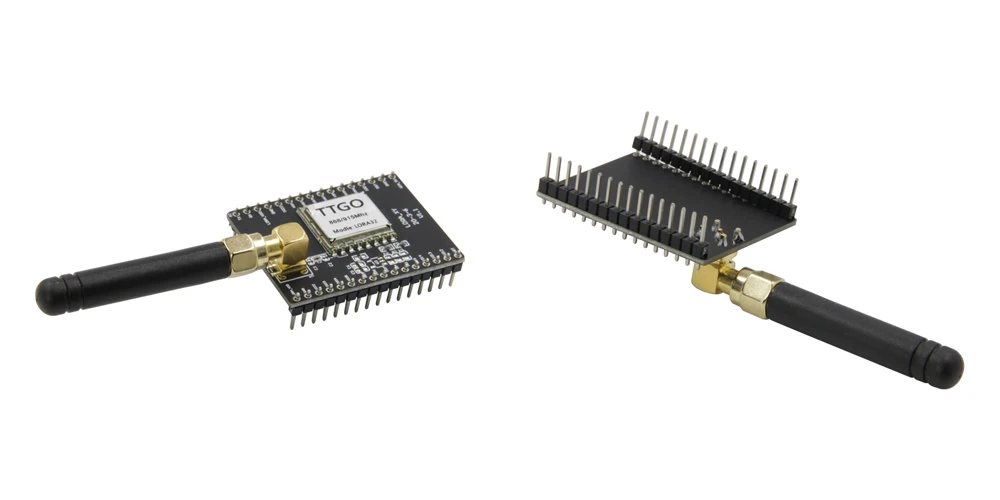

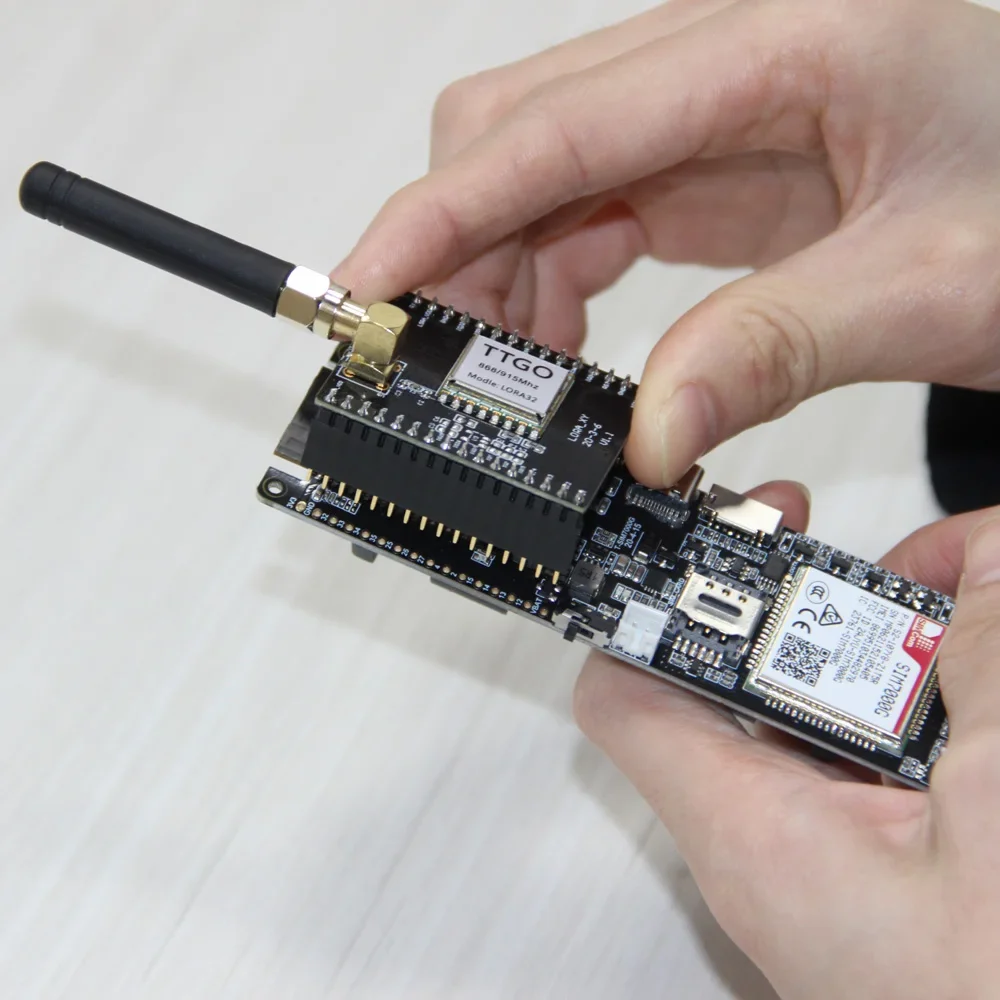

Se puede utilizar con el escudo de función Lora 868/915Mhz.

16PIN 2,54mm Terminal Tornillo Terminales Bloque Conector 150V 6A

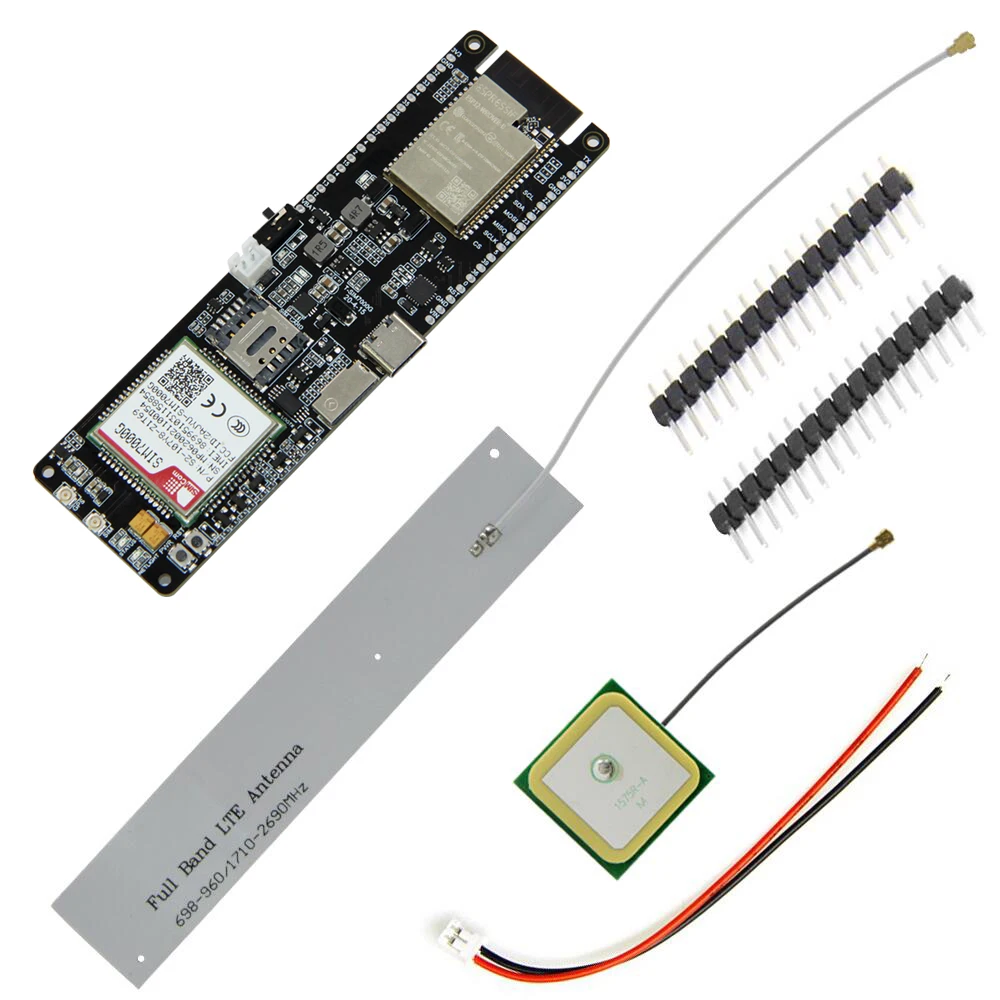

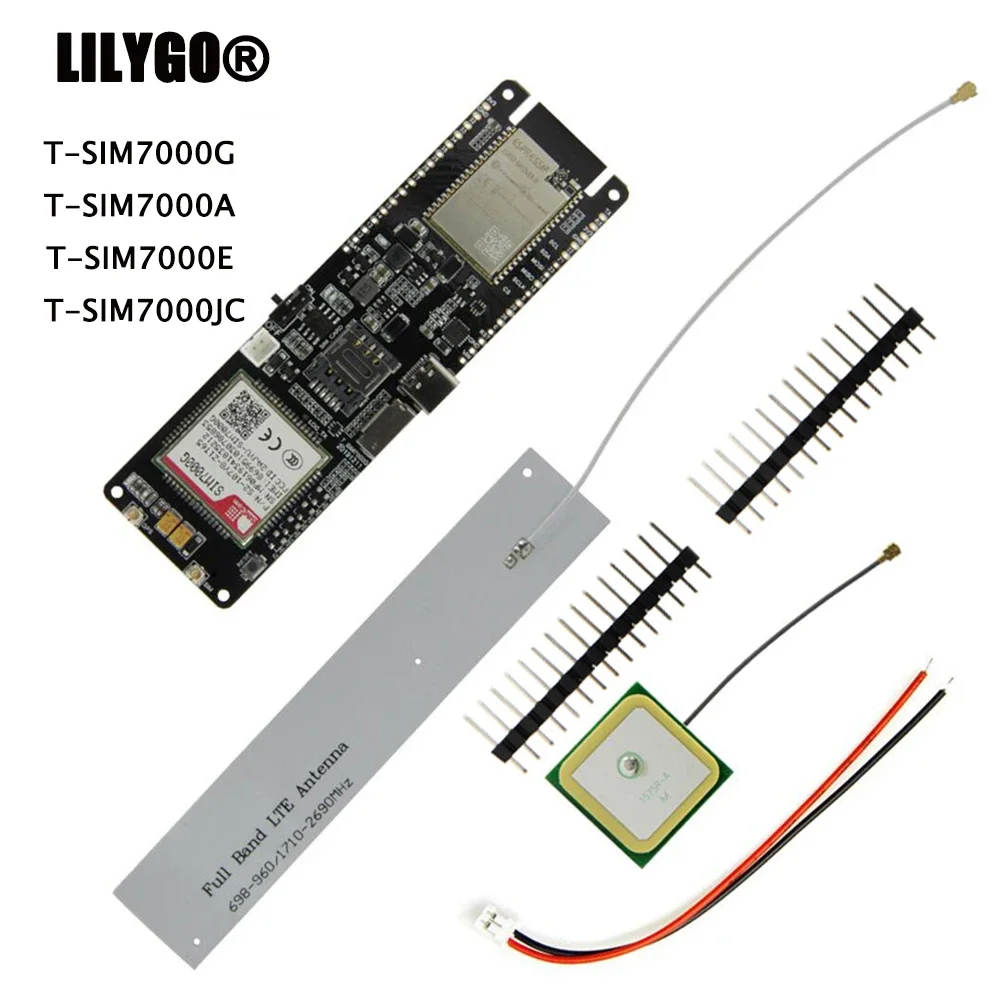

• 1x2. 2.

• 1 antena SIM

• 1 antena GPS

• 1 cable de alimentación

• 2 pines

Notas para nuevos usuarios

1. SIM7000/SIM707G no admite una red 4G. Asegúrese de que la tarjeta USIM que utiliza sea compatible con acceso 2G(GSM)/, el posicionamiento SIM7070 y el celular no se pueden utilizar simultáneamente. Desconecte la red cuando se posicione y apague el GPS cuando se conecte a la red

2. PIN VIN es una entrada USB; si se utiliza una batería para alimentar el dispositivo, no habrá Salida de voltaje del VIN, lo que significa que 3,3 V es la única salida de energía.

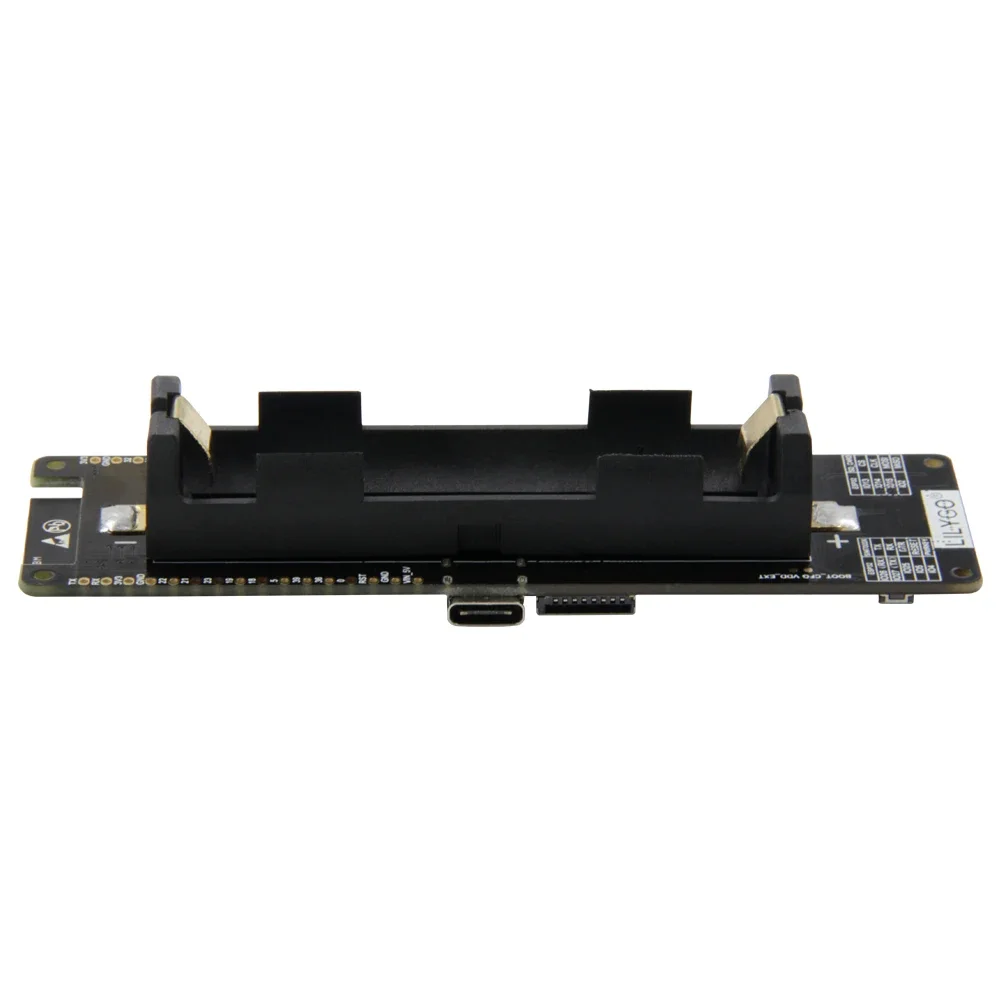

3. Al usar el paquete de baterías incorporado, el interruptor de encendido/apagado funcionará normalmente, suministrando/cortando energía a la placa, sin embargo, si se utiliza un paquete de baterías externas y conectado al pin VBAT, el interruptor de encendido/apagado se omitirá, lo que significa que la única forma de apagarse será desconectar las baterías.

4. El interruptor de encendido/apagado es solo para uso con batería, no funcionará cuando se conecte a USB.

5. El voltaje de la batería no se puede leer cuando se conecta al USB utilizando el ADC BAT integrado (35)

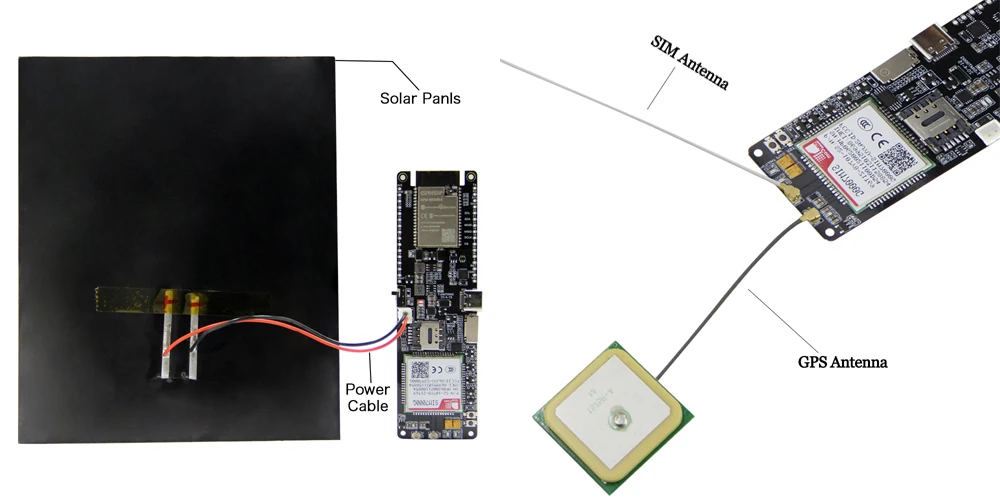

6. Los paneles solares recomendados son 4,4 V a 6VNO EXCEDA O EL TABLERO PUEDE SER DAÑADO

7. Cuando una tarjeta SD no puede cargar el software en Arduino IDE ya que la tarjeta SD utiliza IO2 como CS, la tarjeta SD debe retirarse al cargar un nuevo boceto.

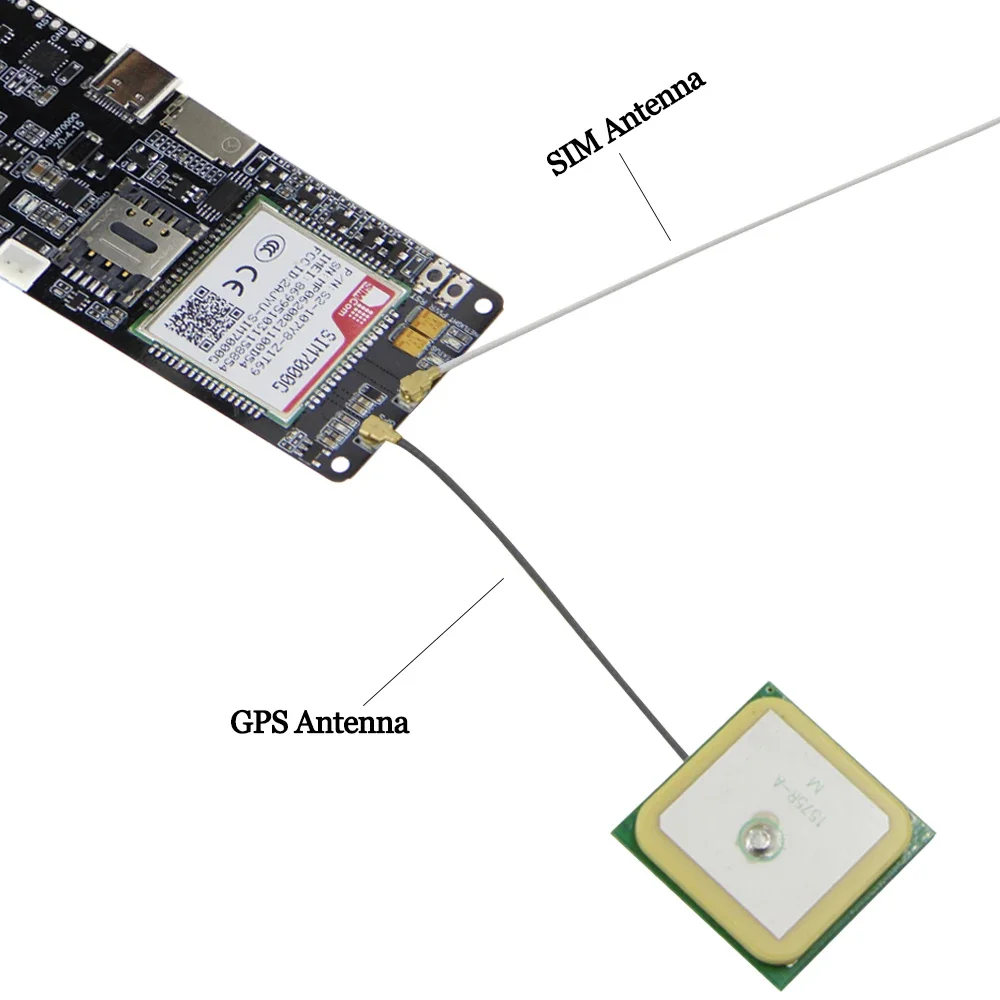

8. En la versión 20200415, cuando se utiliza el GPS, El SIM7000G(GPIO4)/SIM7070G(GPIO5)(Número de PIN físico 48) debe configurarse en ALTO para habilitar la antenaModem. sendAT("+=0,48 CGPIO, 1,1");Una vez terminado, el PIN se puede configurar bajo.Modem. sendAT("+=0,48 CGPIO, 1,0");Para evitar fugas de energía a la antena GPS, esto ayudará a la duración de la batería. Si el uso de USB o la duración de la batería no es una preocupación, se puede dejar ALTO.

9. Si no puede acceder a la red, intente Para descargar.

10. ¿Cómo cambiar el método de conexión?

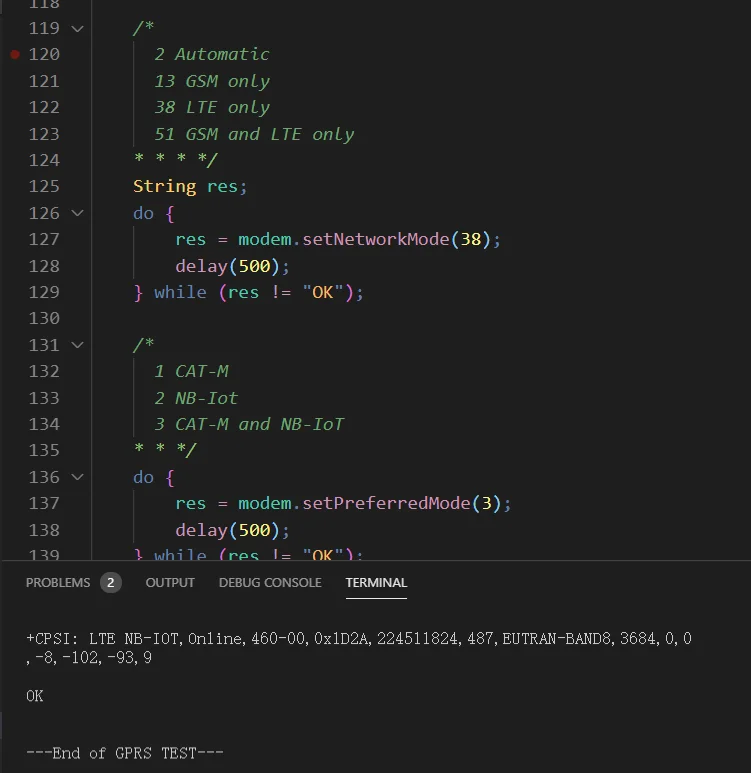

• Por ejemplo, elArduino_TinyGSM/AllFunctions. Ino, Solo necesita cambiarModem. setNetworkMode(38);Al número correspondiente, y la velocidad de acceso a la red depende del operador de la tarjeta SIM que utilice. Antes de usarlo, puede comunicarse con el operador de su tarjeta SIM.

• El efecto es el siguiente:

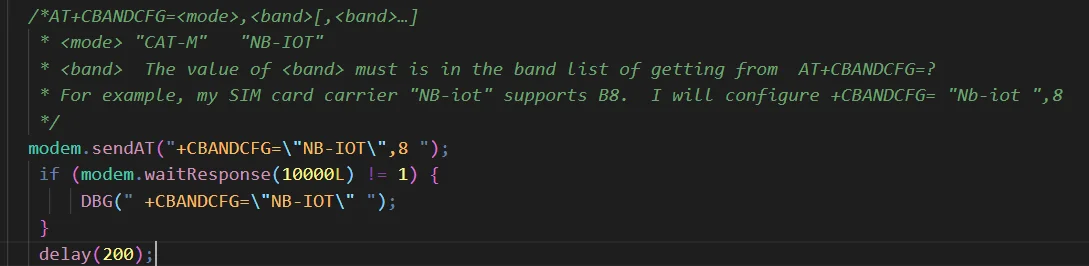

11. El registro inicial de la red puede ser lento. Por favor, sea paciente. Puede configurar la banda bloqueada como se muestra en la siguiente figura.

12. ¿Cómo actualizar el firmware?
