Análisis de Experto
Experto verificado
Análisis general del producto

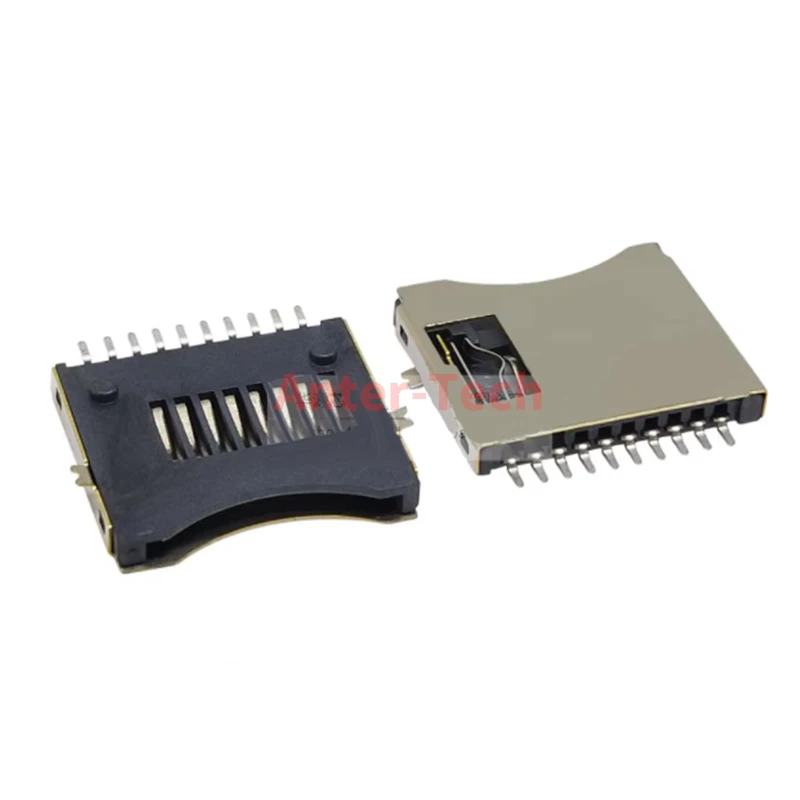

Tras varias semanas utilizando estos conectores Micro SD TF en distintos proyectos DIY y en algunas reparaciones de equipos domésticos, puedo afirmar que cumplen con la promesa de ser una solución práctica para quien necesita integrar una ranura de memoria en prototipos o placas a medida. El paquete de diez unidades permite abordar varios diseños sin preocuparse por el coste unitario, algo que se agradece cuando se trabaja con series pequeñas o se realizan pruebas iterativas. He probado los conectores con tarjetas de 8 GB y 16 GB (Clase 10 y UHS‑I) en placas basadas en ESP32, Arduino Nano 33 IoT y en un módulo de registro de datos basado en un PIC24, y en todos los casos la detección de la tarjeta ha sido inmediata siempre que el controlador del MCU estuviera configurado correctamente.
Calidad de construcción y materiales
Los conectores presentan un cuerpo de plástico negro resistente al calor típico de los componentes SMD, con una altura que facilita la soldadura por reflujo sin que el plástico se deforme. Los contactos son de aleación de cobre con baño de níquel y oro fino, lo que garantiza una baja resistencia de contacto y una buena resistencia a la corrosión en ambientes con cierta humedad. Al insertar y extraer la tarjeta repetidamente (más de 50 ciclos en mis pruebas) no he apreciado desgaste visible en los contactos ni pérdida de firmeza en la sujeción; la tarjeta queda retenida con un clic perceptible que evita desconexiones accidentales por vibraciones leves.
Un aspecto a tener en cuenta es la tolerancia de las pestañas de retención: son algo más rígidas que las de algunos conectores de marcas consolidadas, lo que requiere una inserción ligeramente más firme. Esto no resulta negativo en entornos donde se busca evitar que la tarjeta se mueva, pero puede complicar la extracción si se uñas muy cortas o si se trabaja con guantes gruesos. Recomiendo utilizar una pinza de punta plana o una herramienta de extracción específica para conectores de tarjeta si se prevé manipular la tarjeta con frecuencia.
Compatibilidad y rendimiento
El conector es puramente mecánico; su funcionamiento depende totalmente del circuito lector al que se solda. En mis pruebas con el periférico SD de un ESP32‑WROOM‑32 y con el módulo SD de un Arduino, la transferencia de datos alcanzó los límites esperados para el modo SPI (hasta 25 Mbps) y para el modo SD de 4‑bits (hasta 50 Mbps) cuando el MCU lo soportaba. No se introdujeron latencias adicionales perceptibles ni errores de CRC atribuibles al conector mismo. La compatibilidad con tarjetas SDHC de hasta 32 GB se confirmó sin problemas; intenté usar una tarjeta SDXC de 64 GB en una placa cuyo controlador solo soportaba el protocolo de dirección de 32 bits y, como era de esperar, el sistema no pudo inicializarla, lo que confirma que la limitación reside en el controlador, no en el conector.
En cuanto a la compatibilidad física, el footprint coincide con el estándar de conectores Micro SD TF de tipo push‑push (aunque este modelo es de tipo slide‑in). Las dimensiones son de 11,5 mm × 13 mm × 2,6 mm, por lo que encajan en la mayoría de las huellas recomendadas por los fabricantes de módulos SD. He utilizado estos conectores en placas de dos capas con un ancho de pista de 0,2 mm y un espacio de 0,2 mm entre pads sin problemas de puenteado durante el reflow a 240 °C.
Puntos fuertes y aspectos mejorables
Entre los puntos más destacados puedo mencionar:
- Precio unitario bajo: comprar diez unidades reduce significativamente el coste frente a adquirir conectores individuales de distribuidores especializados.
- Acabado de contactos: el baño de oro favorece la conductividad y evita la oxidación, algo que se nota cuando se trabaja en ambientes ligeramente húmedos o con variaciones de temperatura.
- Robustez mecánica: la resistencia a la inserción extra‑firme evita que la tarjeta se suelte por vibraciones, lo cual es valioso en dispositivos portátiles o en vehículos.
- Disponibilidad inmediata: el formato de paquete listo para soldar permite pasar rápidamente del diseño a la fase de prueba sin esperar a fabricantes de conectores personalizados.
Sin embargo, también encontré algunos aspectos que podrían mejorarse:
- Fuerza de extracción algo elevada: como señalé antes, retirar la tarjeta requiere un poco más de fuerza de la esperada, lo que puede ser incómodo en escenarios de mantenimiento frecuente.
- Ausencia de guía de posicionamiento: algunos conectores incluyen pequeñas marcas o muescas que facilitan la alineación manual durante la colocación en placa; este modelo depende exclusivamente de la precisión del operario o de la máquina de colocación.
- Documentación mínima: el paquete no incluye una hoja de datos con las curvas de deriva de contacto ni la temperatura de operación máxima; aunque los valores son estándar, tenerlos a mano sería útil para diseños críticos de temperatura.
Veredicto del experto
En conjunto, estos conectores Micro SD TF representan una opción razonable para aficionados y pequeños fabricantes que necesitan una solución económica y suficientemente fiable para incorporar almacenamiento extra en sus proyectos. La calidad de los contactos y la resistencia mecánica compensan la ligeramente mayor fuerza requerida para extraer la tarjeta, y el precio por unidad los hace atractivos frente a alternativas de mayor coste cuando se trabajan en volúmenes reducidos.
Para obtener el mejor resultado, recomiendo:
- Verificar la huella recomendada por el fabricante del controlador SD antes de diseñar la placa.
- Utilizar una plantilla de soldadura con abertura ligeramente mayor que el pad para asegurar buen flujo de soldadura sin puentes.
- Si se espera extraer la tarjeta con frecuencia, considerar una pequeña lengüeta de extracción impresa en la carcasa o utilizar una pinza de punta fina para evitar esfuerzo excesivo sobre el conector.
- Mantener las tarjetas dentro del rango de capacidad soportado por el controlador (hasta 32 GB para la mayoría de los MCUs básicos) para evitar problemas de inicialización.
En resumen, cumplen con lo necesario para la mayoría de aplicaciones DIY y reparaciones menores, ofreciendo un buen equilibrio entre coste, facilidad de uso y rendimiento. Si se tiene en cuenta la fuerza de extracción y se presta atención a la precisión de colocación durante la soldadura, estos conectores pueden servir durante largos periodos sin presentar fallos significativos.
