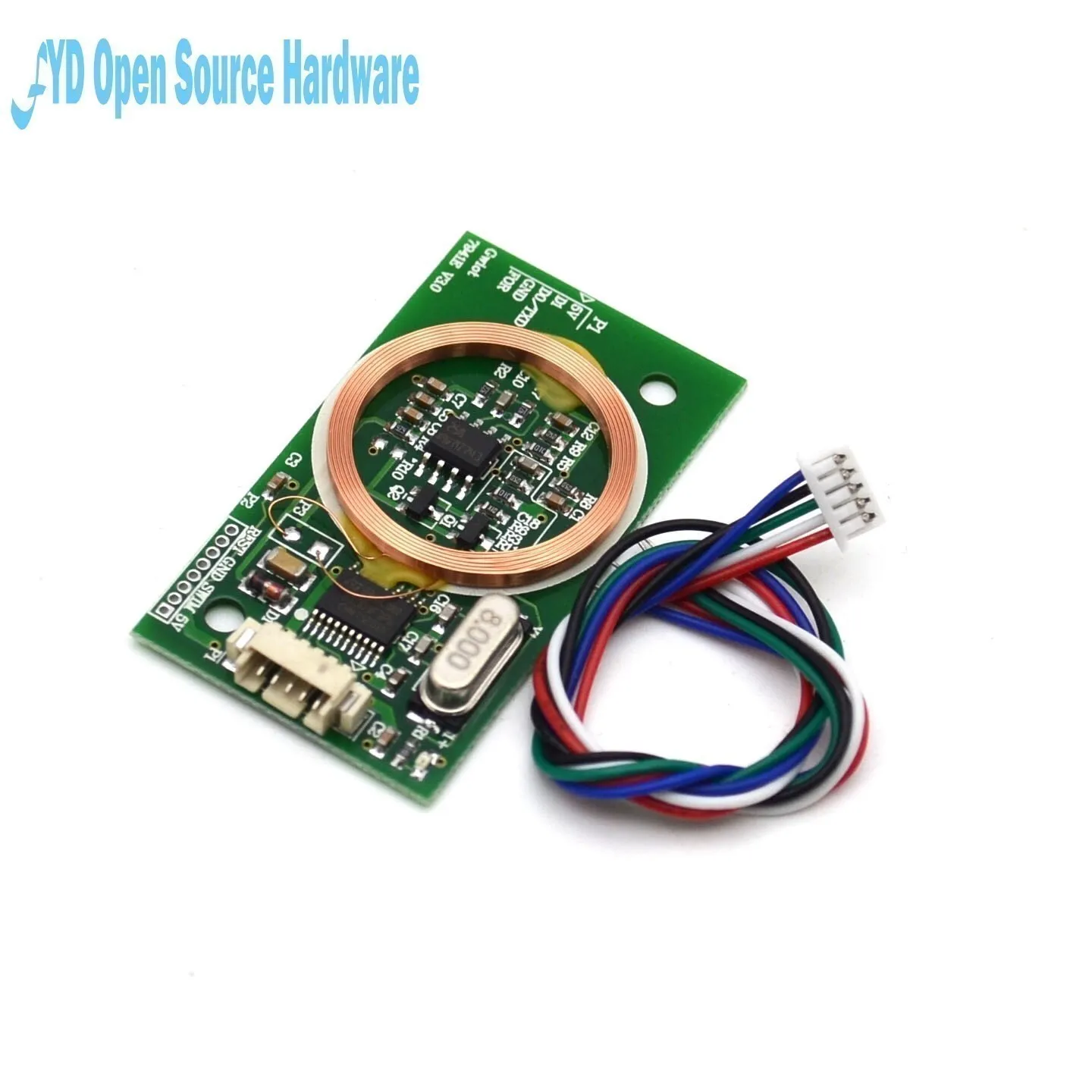

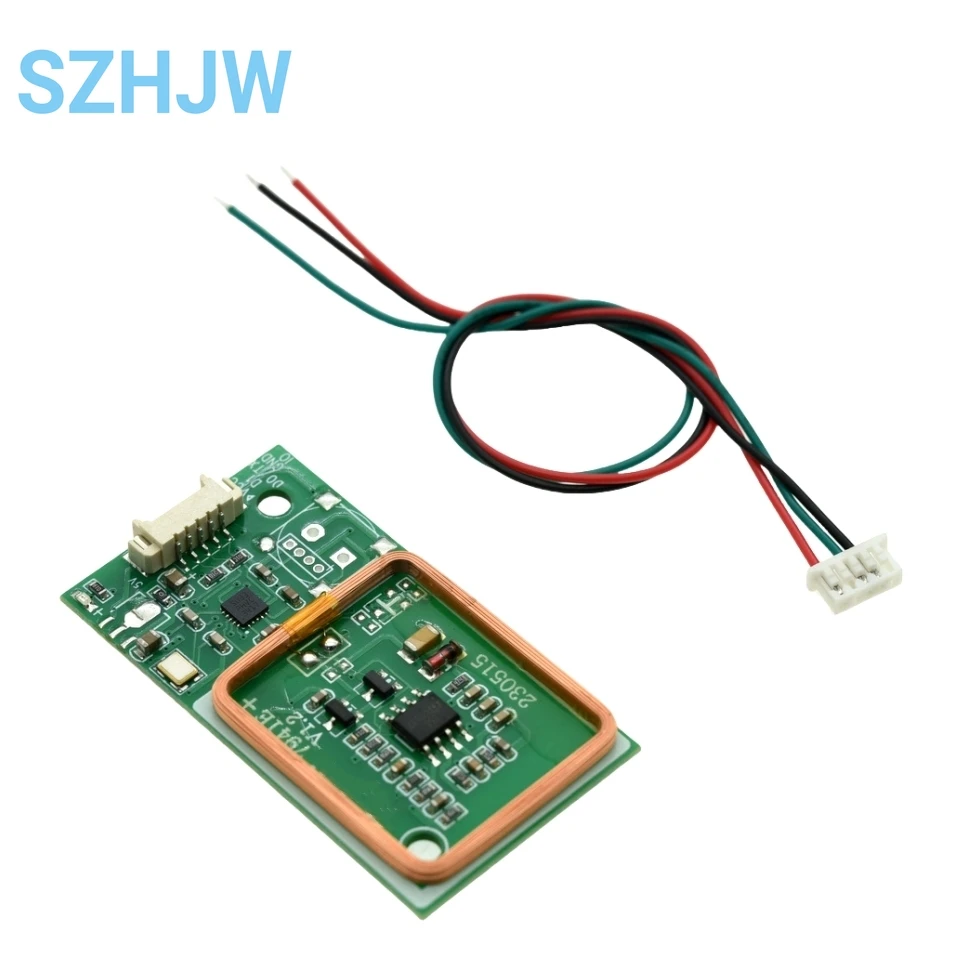

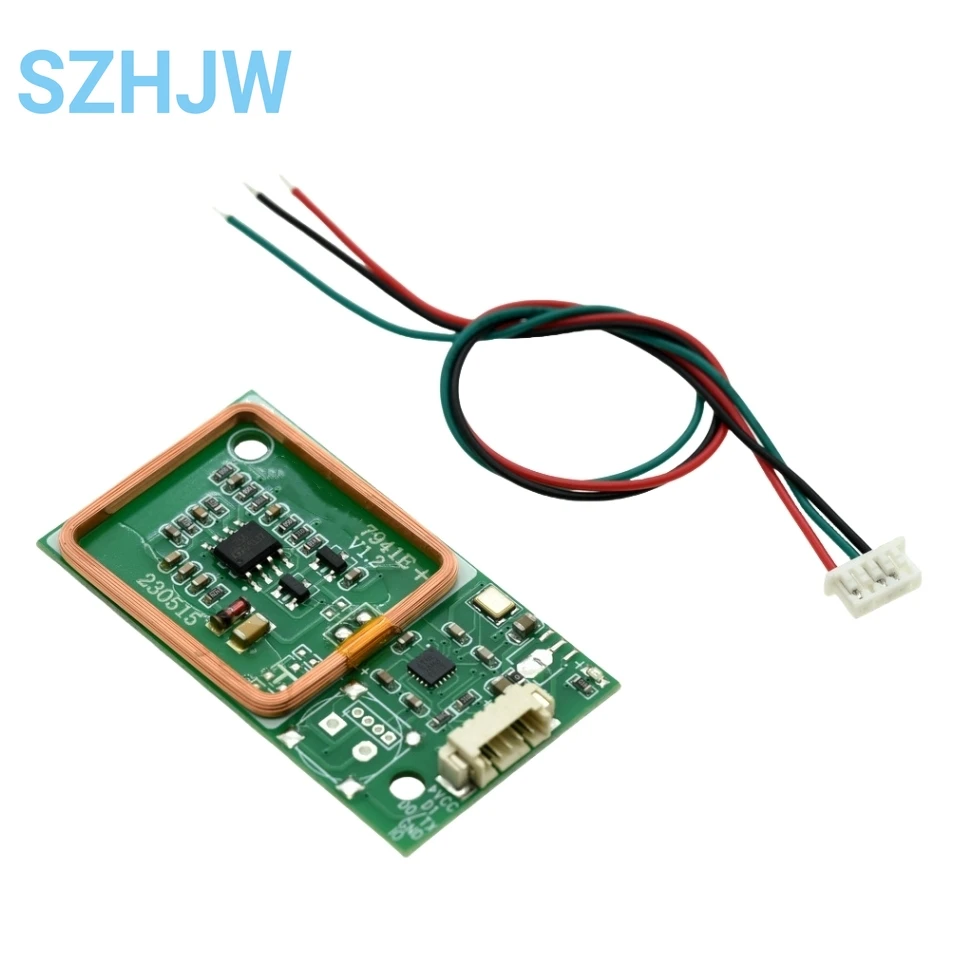

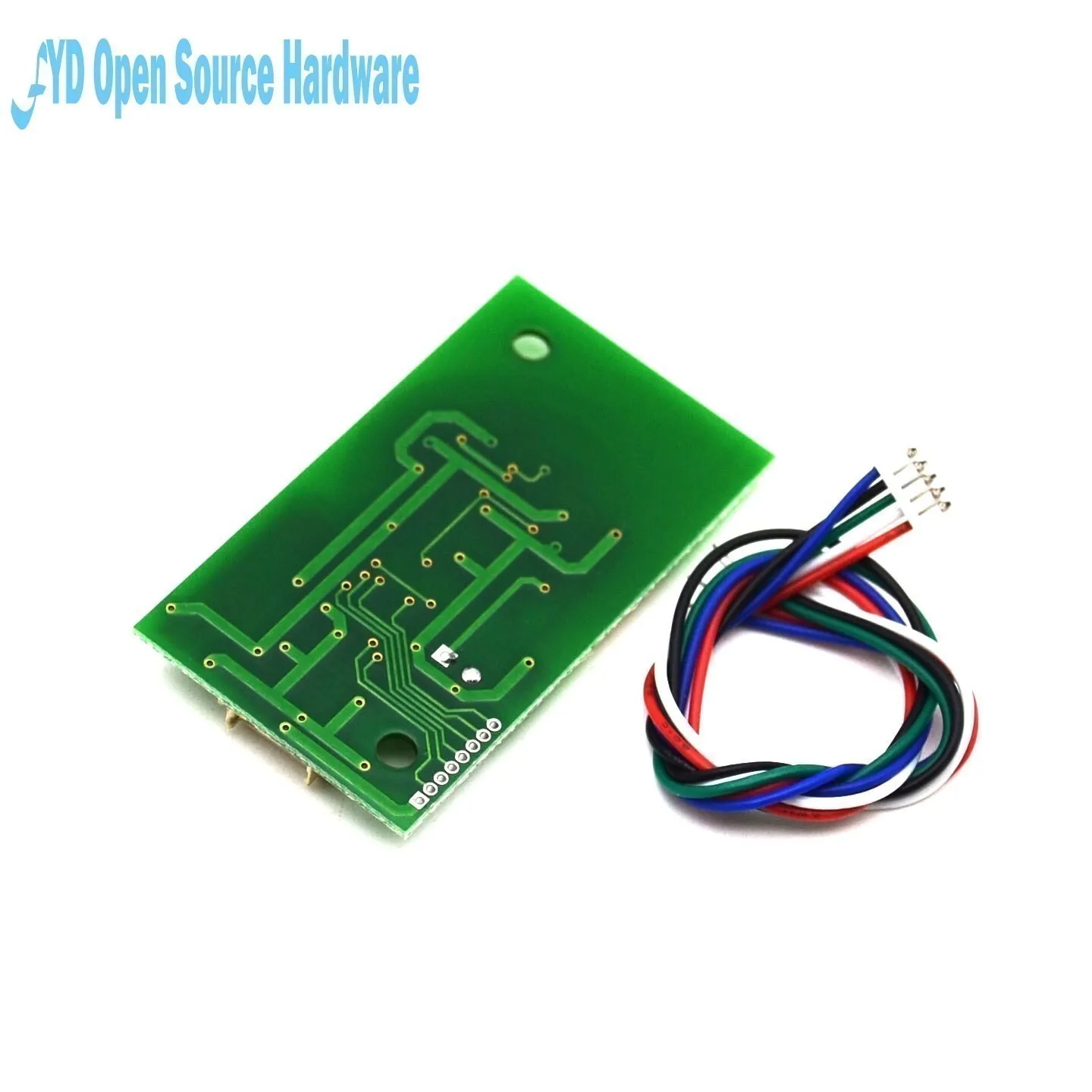

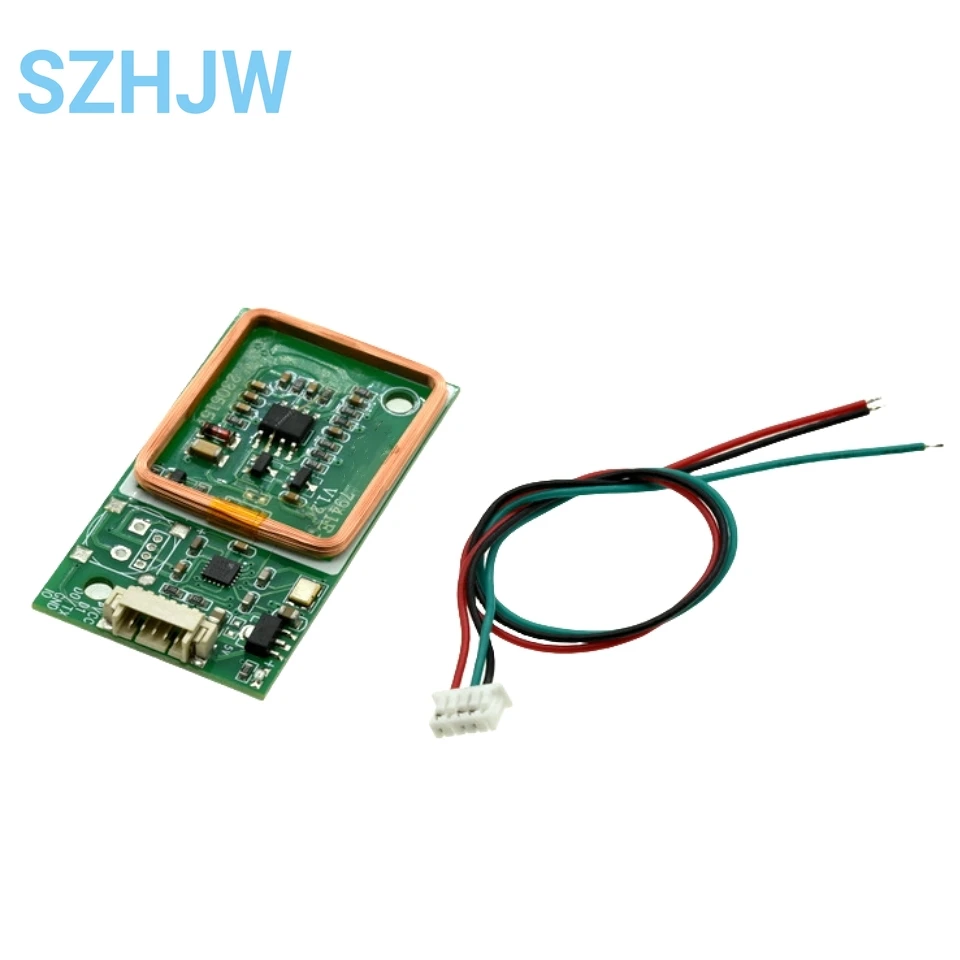

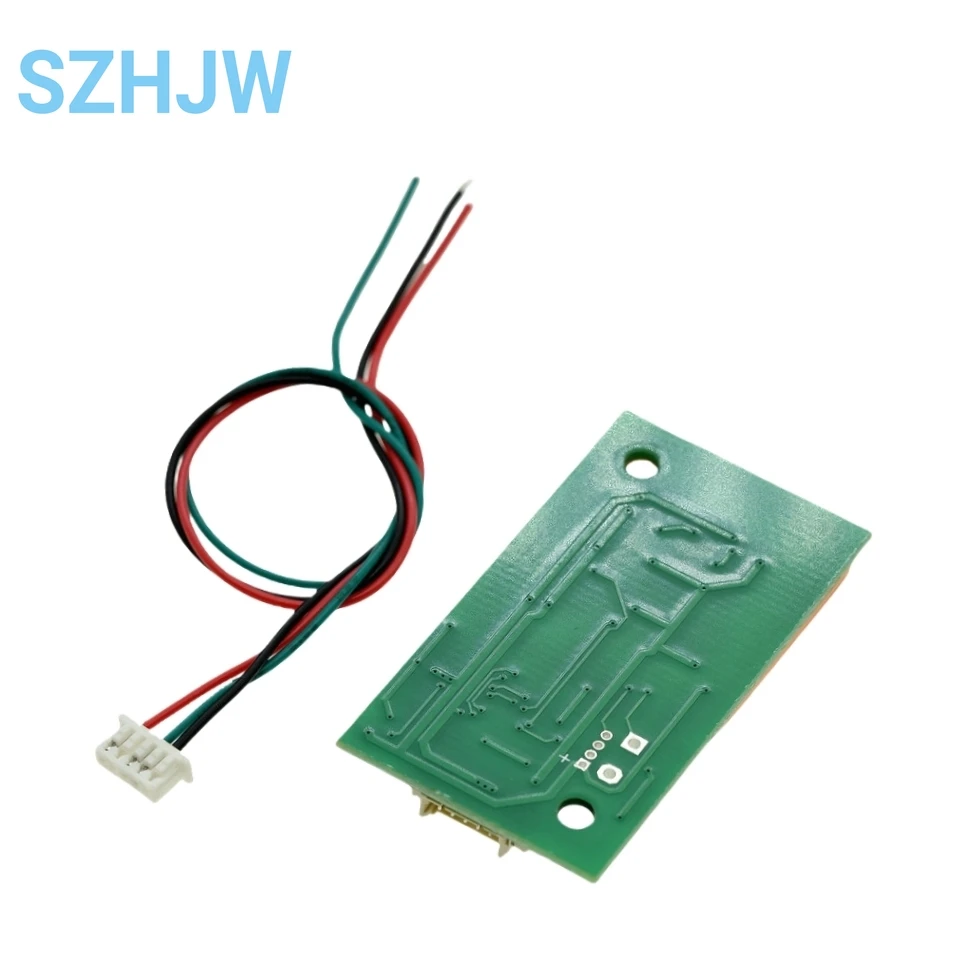

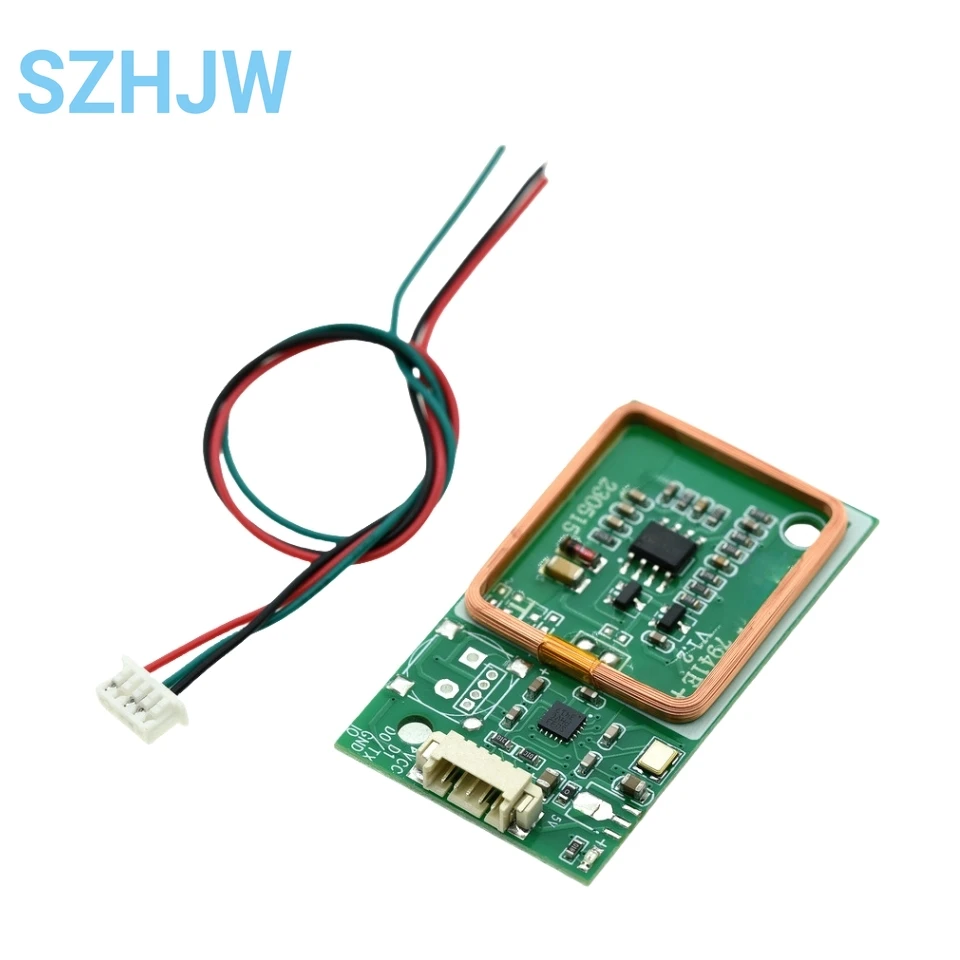

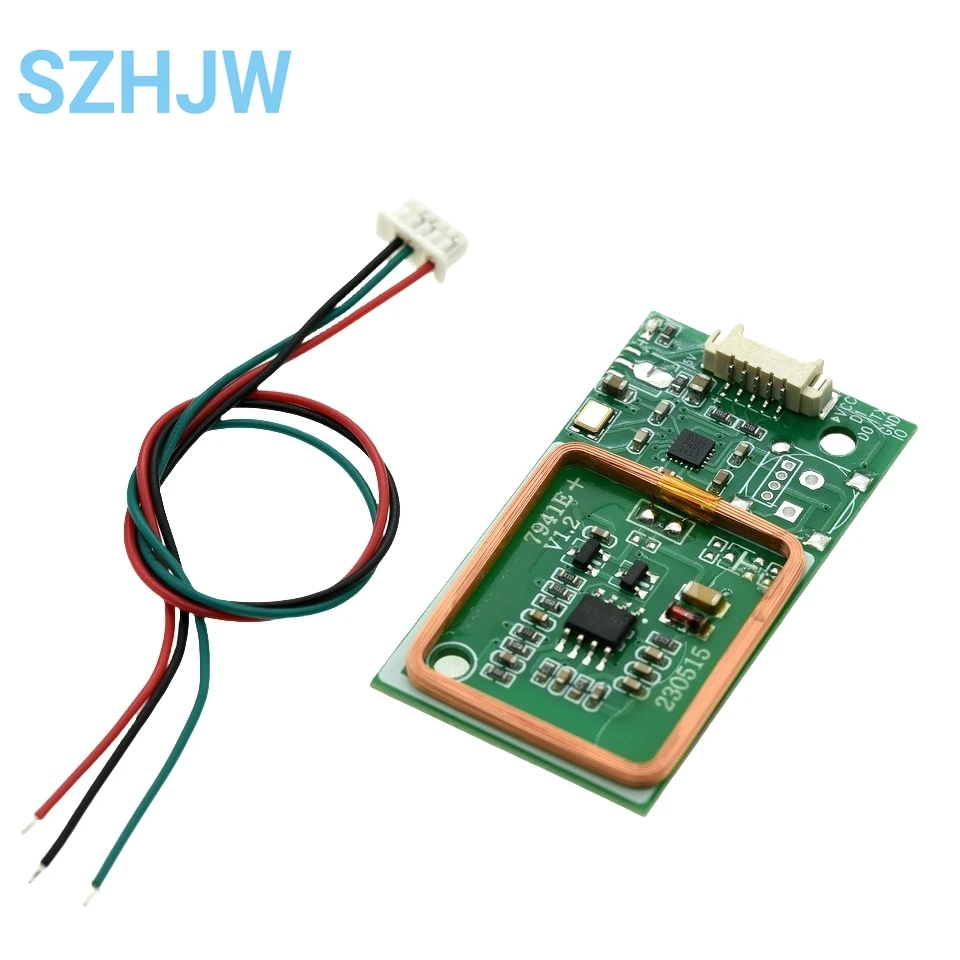

Lector RFID módulo inalámbrico 3Pin 125KHz Tarjeta de lectura EM4100 8CM DC 5V para tarjeta arduino IC PCB Attenna Sensor Kits

7941E

Características:
Voltaje: DC 5 V
Actual: 40mA
Lectura de tarjeta supprot 125 khz
Interfaz: Wiegand UART
Tamaño: 47x26x5mm
Temperatura de funcionamiento:-20 a 70 °C
Distancia de lectura de la tarjeta EM4100: 8 cm

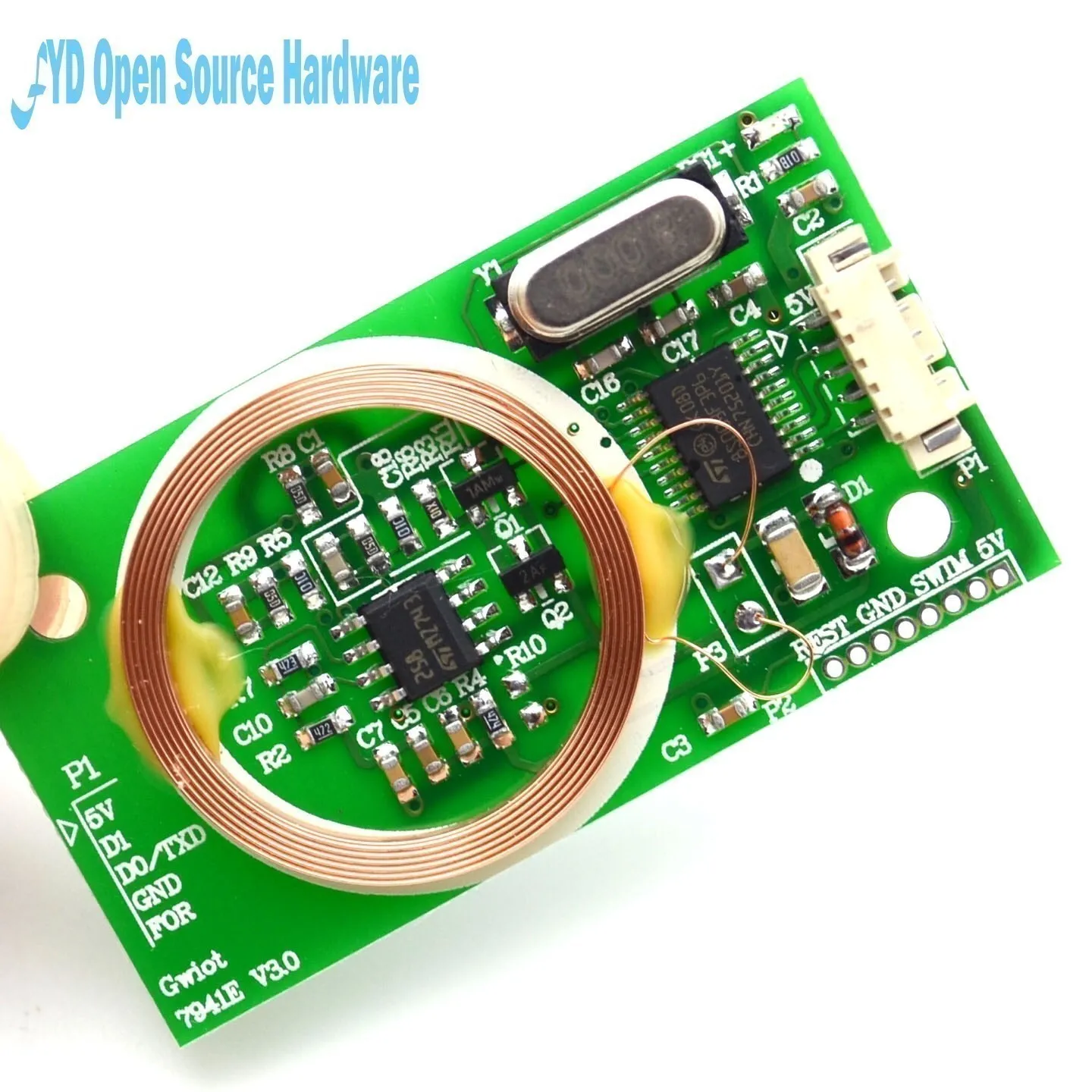

Conexión introducción:
Alimentación: fuente de alimentación de 5 v CC, elija la potencia de linealidad que puede obtener mejores efectos
D1 D0: wiegand datos salida da1, DATA0
Para: Selección de formato (medios colgantes w26, conexión a tierra significa w34)

Presentación de la interfaz Wirgand:
Cuando sensores la tarjeta, el número de serie se emitirá a través de datos 0, datos 1 dos cables de datos
Los datos 0 y 1 son de alto nivel cuando no hay salida de datos
Bit de datos 0: generará un nivel bajo de 400us en cables de datos 0
Bit de datos 1: generará un nivel bajo de datos de 400us 1 cable
Cada longitud de datos es 2400us
Cada tarjeta tiene un número de serie con 4 bytes, los usuarios deben hacer los últimos tres bytes
Añade la primera broca de verificación de 12 bits incluso en la parte delantera y añade la última broca de verificación odd de 12 bits en la parte posterior, datos de 26 bits en total
Número de tarjeta es 6B 3D 12 D6
Datos de salida es 3D 12 D6

Weigand código 26

Weigand 34 código

Interfaz UART salida

Tipo de tarjeta

0x02 EM4100
0x01 1 k
0x03 4 k
0x10 escondió tarjeta
0x11 t5567
0x20 2nd tarjeta
0x21 ISO14443B
0x22 felica
0x30 15693 etiqueta
0x50 tarjeta cpu
0x51 información del Sector
0xFF teclado de datos

Por ejemplo: los datos recibidos por la herramienta de puerto serial son 02 0A 02 2E 00 B6 D7 B5 F2 03, luego
El primer byte 0x02 significa Inicio de datos
El segundo byte 0x0A significa que la longitud total de los datos es de 10 bytes, que incluye Inicio de datos y final de datos
El tercer byte 0x02 significa que el tipo de tarjeta es EM4100
El Código forth to eight byte (0x2e 0x00 0xb6 0xd7 0xb5) significa el número de tarjeta de lectura, y el cuarto byte 0x2E es el número de tarjeta oculto
El noveno byte 0xf2 significa verificación Bcc del segundo byte al segundo byte
El décimo byte 0x03 significa un final de datos

Aviso:
Mantener alejado de la fuente de interferencia, y una fuerte señal de interferencia puede afectar la lectura de la tarjeta
La potencia de la linealidad selecta puede mejorar la distancia y el efecto de lectura del coche; la potencia del interruptor puede atenuar la distancia pero no influirá en el funcionamiento normal
El módulo puede funcionar normalmente en el rango de 3 v-5 v, no use un voltaje más alto
Este módulo tiene señal de alta frecuencia, por lo que puede causar algunas interferencias al circuito analógico. los usuarios deben Poner el módulo un poco lejos del zumbador; si la distancia está demasiado cerca, el sonido del zumbador será bajo

Aplicaciones:
Módulo de lectura y escritura de huellas dactilares de asistencia
Módulo de escritura de lectura de intercomunicador de guardia de entrada
Replicante
Asistencia tarjeta lectora de huellas digitales para
Guardia de entrada de tarjeta Intercom módulo Lector
