Descripción
DALLAS 1-AlambreLector de dispositivo de bus único/Programación(DS9097/DS9490) , DisponibleDS2431/DS24B33/DS2433/DS28EC20Software de programación
1.USBDirección de descarga del controlador:
2.DS24B33/DS2433Dirección de descarga de software:http://pan.baidu.com/s/1ntMAWQH
3.DS28EC20Dirección de descarga de software:
4.Si es necesarioDS2431Software,ProporcioneCorreo electrónico.
Características:
- AdoptarUSBInterfaz para facilitar la conexión del usuario con el ordenador. Al mismo tiempoUSBLa interfaz se proporciona para el dispositivo.5VFuente de alimentación, el lector/Programador conectarDS9490RConsistente, usoDS9490Los usuarios pueden usar directamente el lector/Programador. No es necesario modificar ninguna conexión de periféricos.
- CompatibleMAXIM/DALLASEl software proporcionado lo identifica.DS9097... Por lo tanto, en términos de Arquitectura de circuito interno yDS9097Exactamente igual.
- Este lector/Programador12VInterfaz de entrada de energía. Puede serDALLASElEPROM de 1 cablePara la programación, esta función yDS9097U-E25Consistente.
Por lo tanto, el lector-escritor/Programador puede ser consideradoDS9097 + DS9490 + 2/2/3/2/2/3/2/3/2/3/2/3/2/2/2/2/2/2/2/2/2/3/2/2/2/2/3/2/2/3/2/2/3/2/2/1/2/1/2/2/2/2/2/2/2/2/Lector todo en uno/Programador.
- USBLa interfaz tiene protección de aceleración para evitar daños.USBInterfaz.
- 1-CableEl puerto de salida tiene12VProtección contra sobretensiones para evitar daños a los dispositivos.
- RJ11El puerto de salida se puede proporcionar para cargas externas.5VSuministro eléctrico.
- La placa de circuito está especialmente procesada para prevenir eficazmente cortocircuitos externos.
- ConUSBIndicación de alimentación(Luz roja)
- La placa de circuito está soldada por soldadura por reflujo.
- La placa de circuito ha sido inspeccionada antes de salir de fábrica.
Uso:
- DescargarUSBConductor:
- Conecte el producto al ordenador, solicite encontrar el nuevo dispositivo y luego instale el controlador.
- El ordenador lo reconoce como una interfaz en serie. Por lo tanto, la aplicaciónMAXIM/DALLASSAl proporcionar software, se debe seleccionar el software del puerto serie. (Compatible con la mayoría de softwareUSBInterfaz y puerto serie)

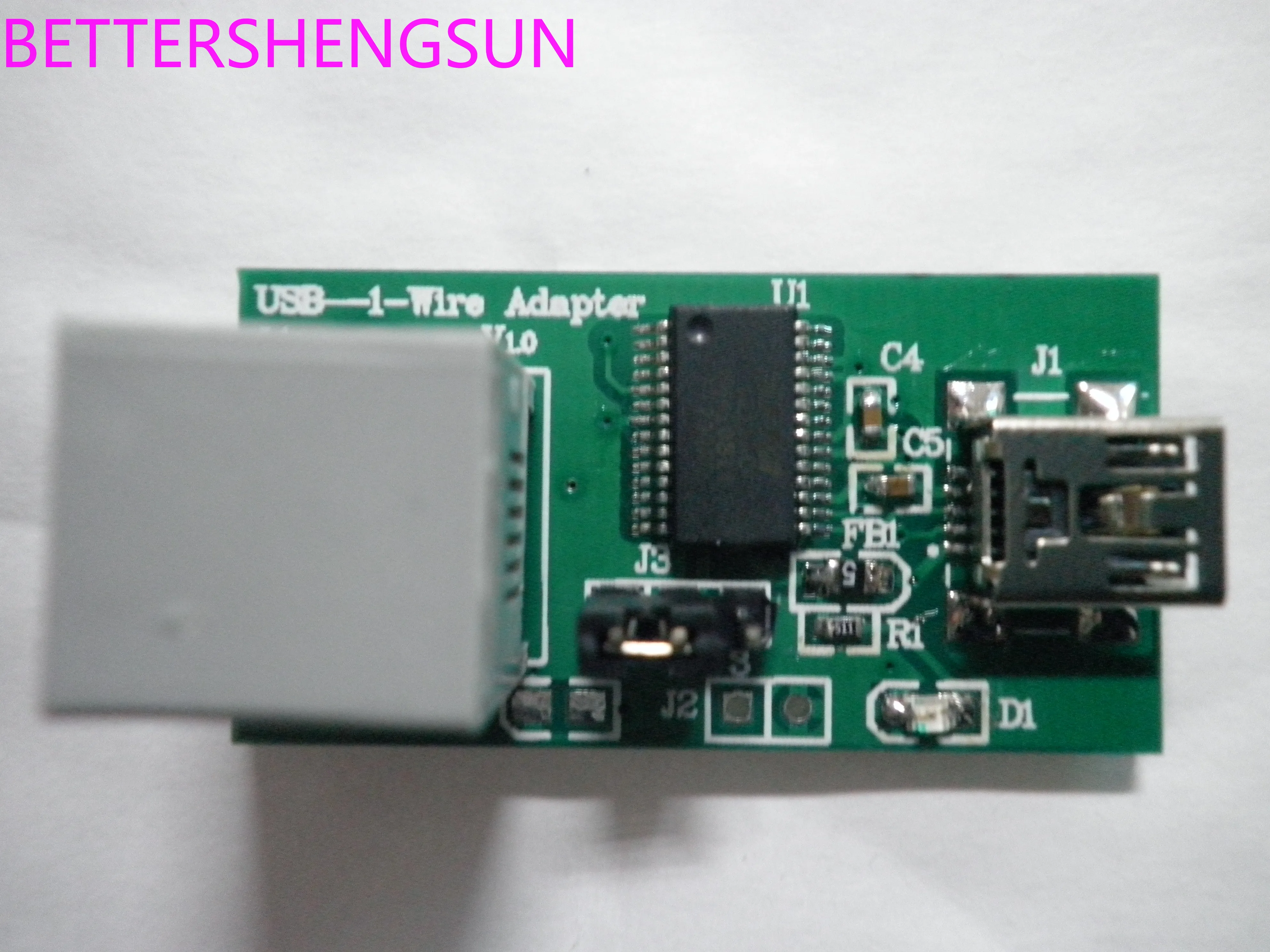

- Para no-EPROMEl funcionamiento del dispositivo, la toma de rosca en la placa de circuito1-2Cortocircuito.
- ParaEPROMSe deben proporcionar operaciones de escritura del dispositivo12VPrograma la fuente de alimentación y añade la toma de rosca2-3Cortocircuito.
- Ejecutar software de lectura/escritura(Por ejemplo1-Visor de cable... Opere el dispositivo.
Los productos incluyen:

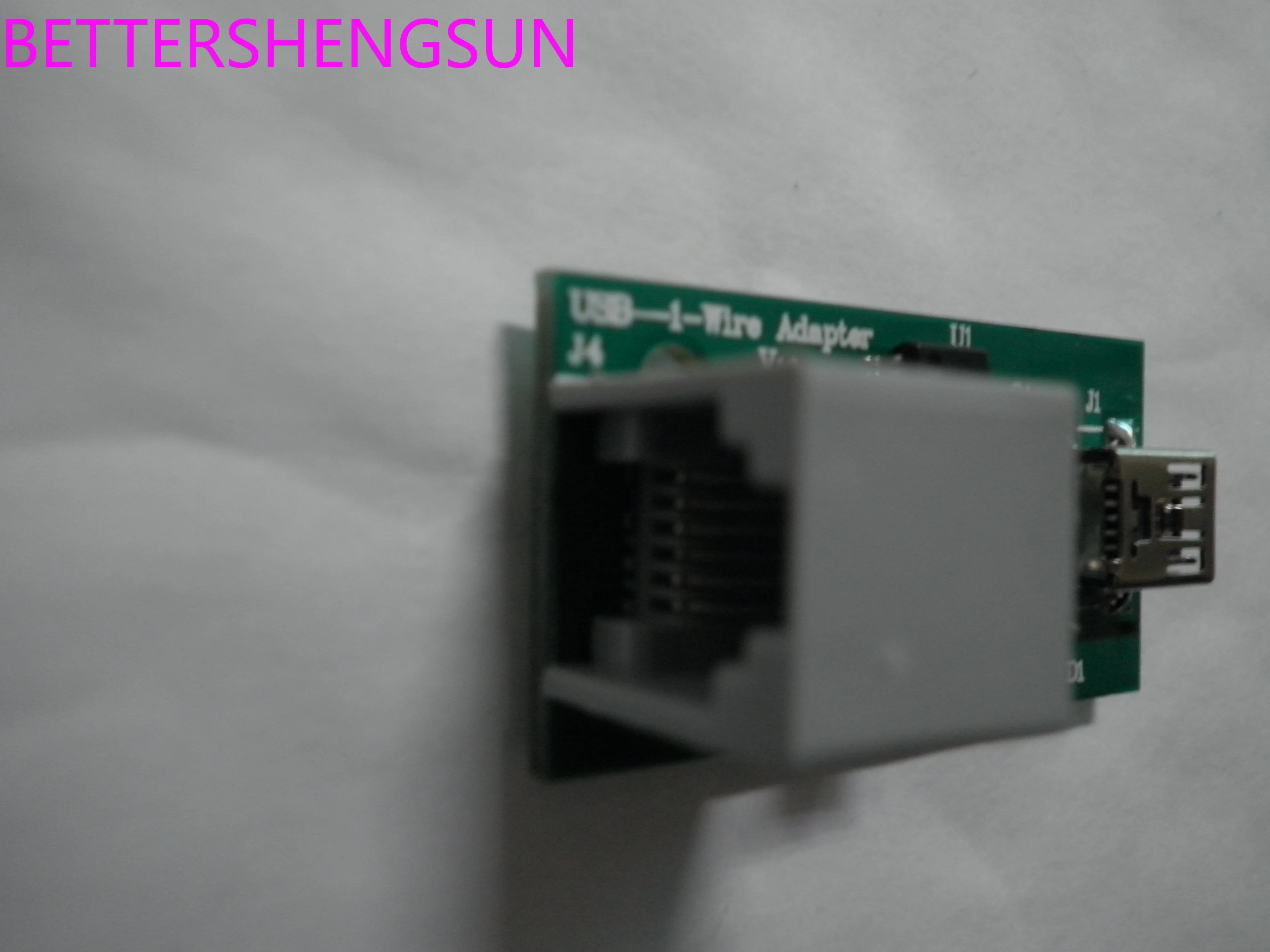

1)USBA1-CablePlaca de circuito convertidor1Bloque
2)USBCable1Tira
3)RJ11Cable(1M) 1Tira
4)RJ11Giro6 pinesPlaca de interfaz1Bloque
Detalles de la operación:
- Conecte el producto al ordenador, solicite encontrar el nuevo dispositivo y luego instale el controlador.
- Abra el Administrador de dispositivos de la computadora y se mostrará el puerto serie recién instalado, como se muestra en la siguiente figura:
Actualmente, el ordenador asigna este adaptadorCOM14.

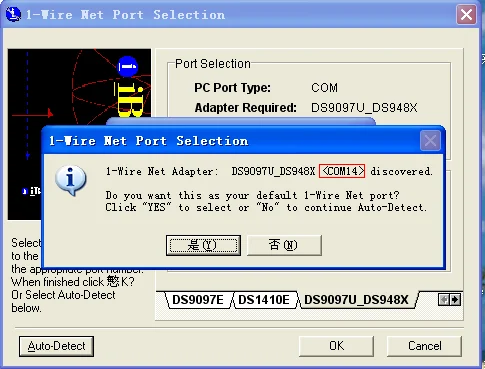

- CorrerOneWireViewerSoftware (este software se puede encontrar enMáximaDescargar desde el sitio web oficial)Red de 1 hilo por defecto. EXE, Este software detectará automáticamente la conexión al ordenador1-Cable
Esta figura muestra que el software se ha encontrado hasta ahora.COM14Adaptador conectado al puerto. A continuación, haga clic en el botón Yes.

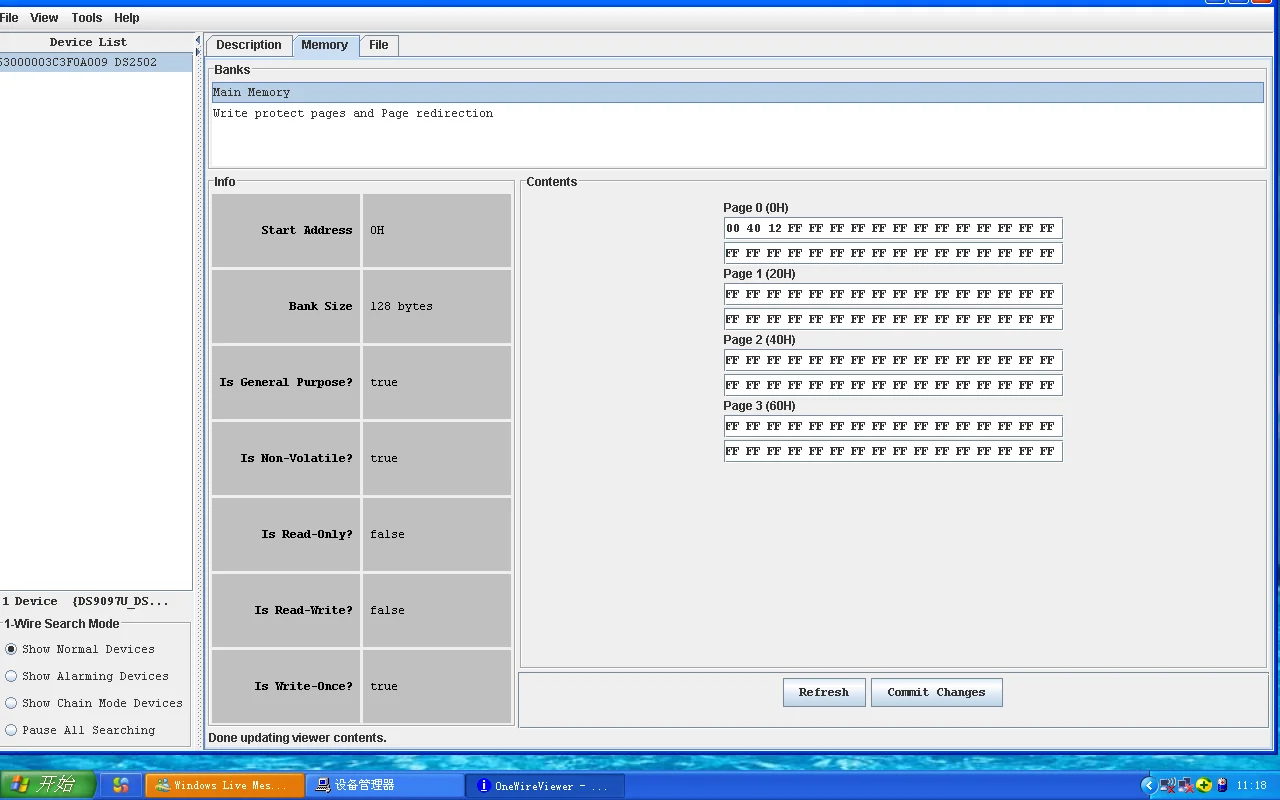

- CorrerOneWireViewerSoftware (este software se puede encontrar enMáximaDescargar desde el sitio web oficial)OneWireViewer.EXE... Si el conector ya está disponible, aparecerá la siguiente página:
Tenga en cuenta que el adaptador y el software se ejecutan normalmente y pueden operar el dispositivo.

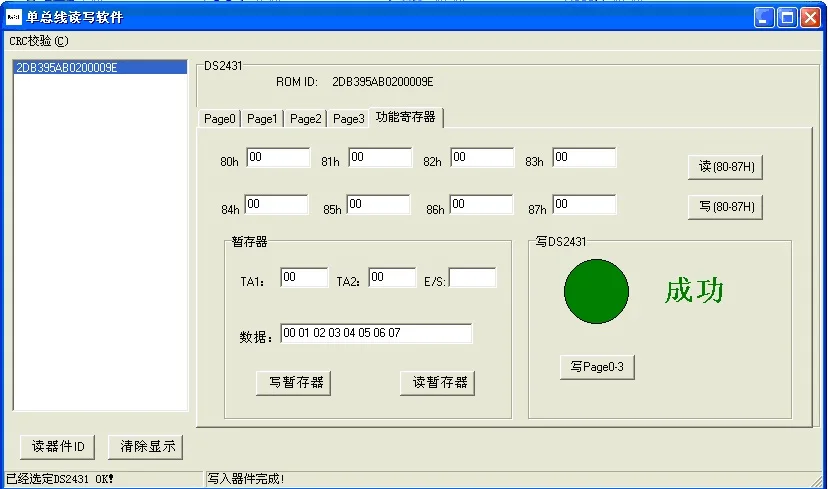

DS2431Interfaz de programación:
ParaDS2431Para los clientes de programación, podemos proporcionar software de programación de forma gratuita.
Proporciona software de programación DS2431, DS2433DS24B33 y DS28EC20 para los clientes.
