Descripción
LDC1314EVM Información del producto
Primero, descripción general del producto.

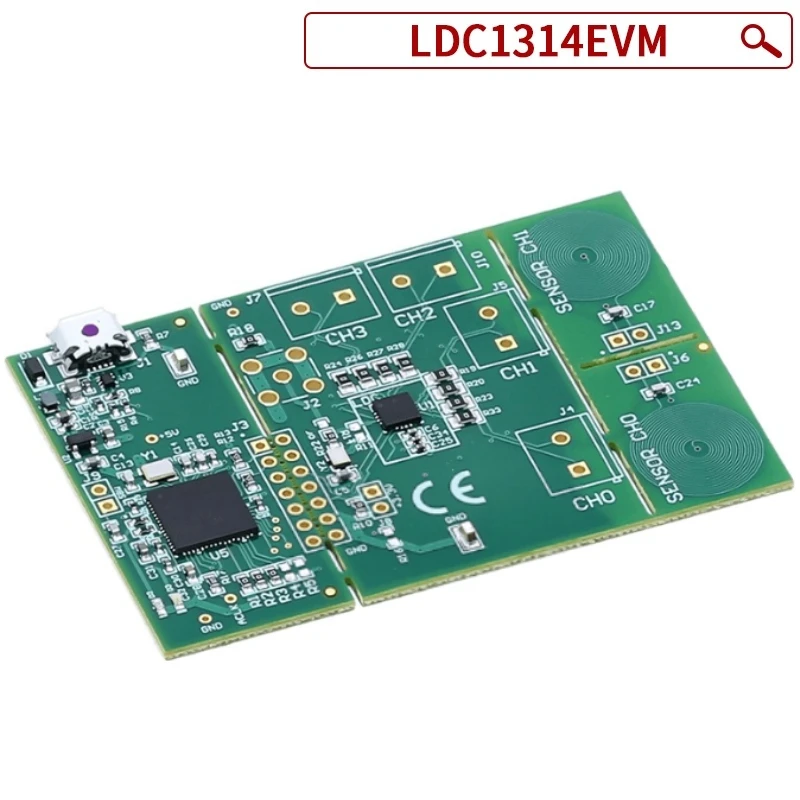

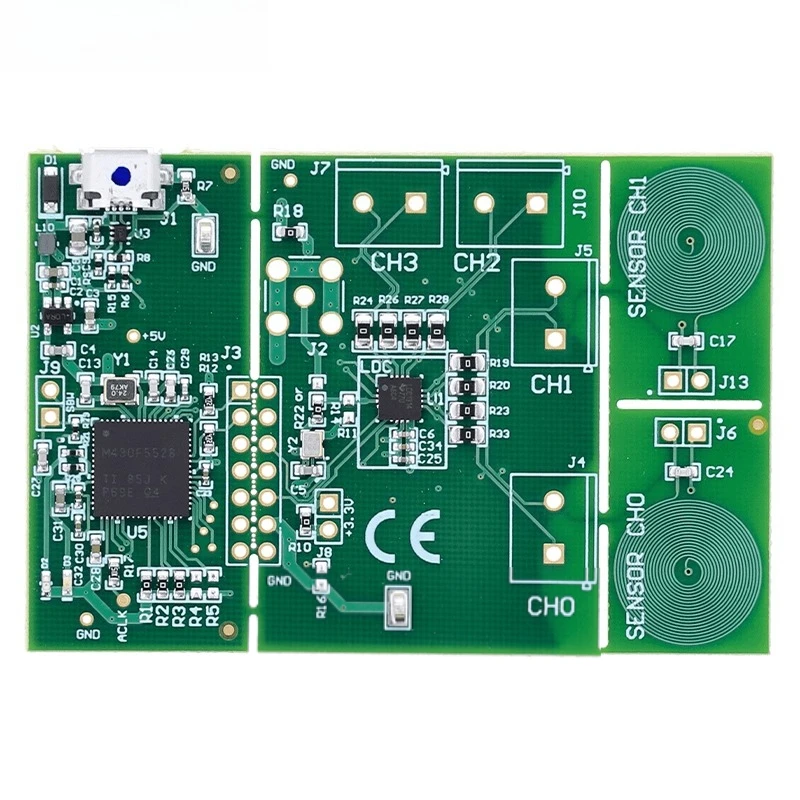

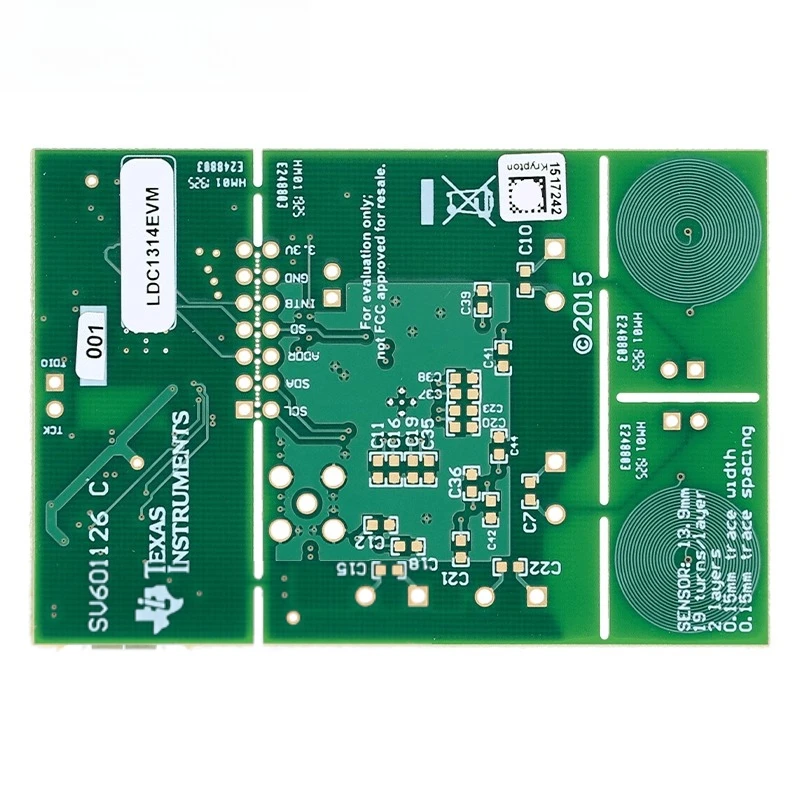

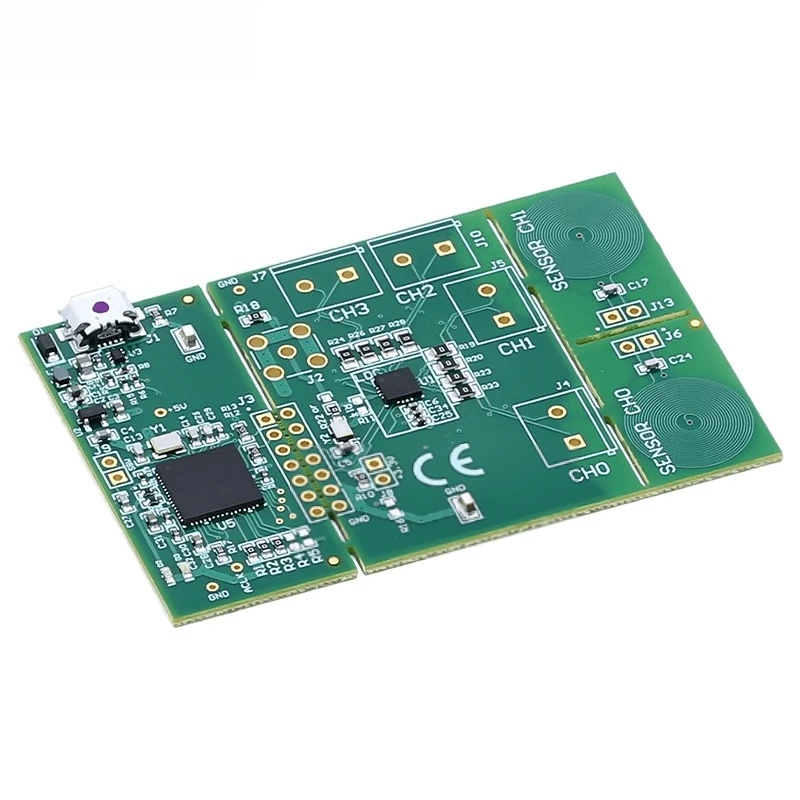

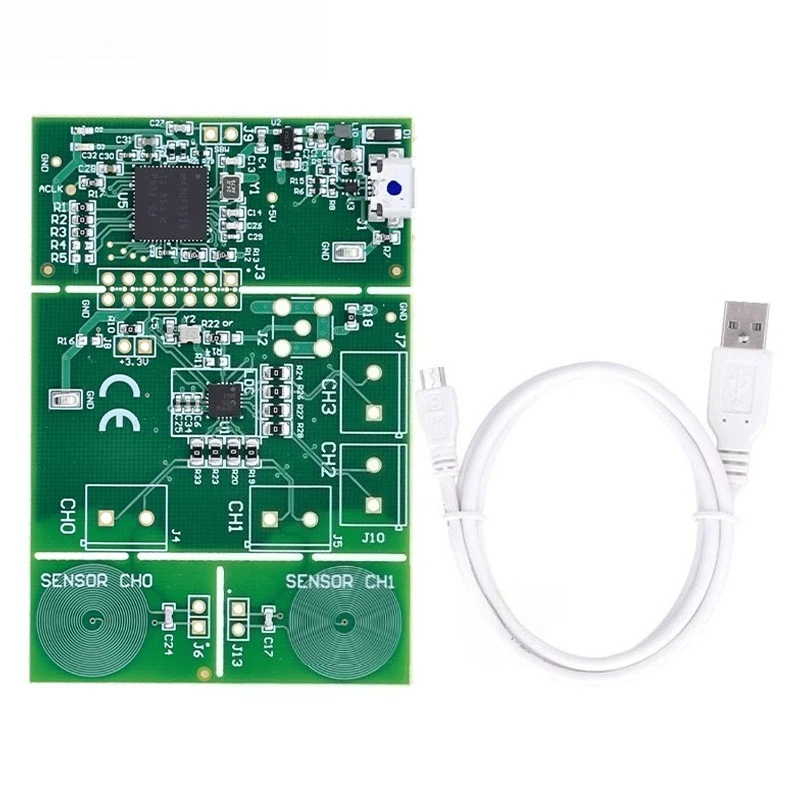

El LDC1314EVM es un módulo de evaluación de detección inductiva de cuatro canales basado en el convertidor inductivo a digital (LDC) LDC1314.Sus funciones principales son realizar la adquisición, procesamiento y conversión digital de señales de sensores inductivos, y respaldar la detección sin contacto de la posición, distancia, desplazamiento y características del material metálico del objeto metálico.El módulo integra un circuito de acondicionamiento de señal completo, una interfaz de bobina de sensor integrada y una interfaz de comunicación estándar.Puede construir rápidamente un sistema de prueba de detección inductiva sin diseño adicional de circuitos periféricos.Es adecuado para pruebas industriales, detección de electrónica de consumo y monitoreo sin contacto de electrónica automotriz.Es una herramienta clave para verificar el rendimiento del chip LDC1314 y la viabilidad del esquema de detección inductiva.
En segundo lugar, especificaciones principales
Chip central y rendimiento de detección: equipado con un convertidor de inductor a digital LDC1314, admite medición de inductancia de amplio rango de 10nH-100μH, resolución de inductancia de hasta 0.01% (a un punto de medición de 1 μH), la precisión de la medición ± 1% (valor típico), puede capturar con precisión pequeños cambios de inductancia;trabajo independiente de cuatro canales, admite adquisición sincrónica o compartida el tiempo, diafonía de canales ≤ -60 dB, para garantizar la independencia de datos de detección multipunto.
Procesamiento y salida de señal: amplificador integrado de bajo ruido (LNA) y filtro antialiasing, puede suprimir la interferencia electromagnética ambiental, mejorar la estabilidad de la detección de señal de inductancia débil;admite interfaz de comunicación digital I2C (hasta 400 kHz), puede interactuar directamente con datos de medición digital de salida MCU/FPGA, al tiempo que proporciona un pin de salida analógica (0-3.3 V), adaptable al osciloscopio y otros equipos de prueba analógicos.
Recursos integrados y fuente de alimentación: equipado con 4 juegos de interfaces de bobina de sensor estándar (compatible con 2.Paso de 54 mm), admite bobinas de inductor externas personalizadas;a bordo 3.Circuito regulador de voltaje de 3 V, admite fuente de alimentación USB de 5 V o 3.Fuente de alimentación CC externa de 3 V, corriente de trabajo ≤ 50 mA (valor típico), bajo consumo de energía para escenarios de prueba portátiles;Incluyendo indicadores LED de estado, visualización en tiempo real de la fuente de alimentación, comunicación y estado de funcionamiento del canal.
Medio ambiente y compatibilidad: rango de temperatura de funcionamiento - 40℃ -85℃, para satisfacer las necesidades del entorno de grado industrial;compatible con software de evaluación en el sistema Windows, admite configuración de parámetros de canal (frecuencia de muestreo, nivel de filtrado), visualización y almacenamiento de datos en tiempo real;Adaptarse al entorno de desarrollo convencional (como Arduino, Keil), se puede integrar rápidamente en el sistema prototipo a través del protocolo I2C.
III.Escenarios de aplicación típicos
En el campo de la inspección industrial, se puede utilizar para el posicionamiento de piezas metálicas (como la inspección del ensamblaje de piezas de la línea de producción), la adquisición sincrónica de cuatro canales para lograr un monitoreo simultáneo de múltiples estaciones y mejorar la eficiencia de la detección;en escenarios de electrónica de consumo, es adecuado para botones sin contacto (como botones metálicos de electrodomésticos), monitoreo del nivel de líquido (detección de la altura del nivel de líquido a través de cambios de inductancia del flotador metálico), reemplazo de botones mecánicos tradicionales o sensores de contacto;en el campo de la electrónica automotriz, se utiliza para la detección de velocidad de engranajes metálicos de transmisión, monitoreo de proximidad de piezas metálicas de carrocería y características sin contacto para mejorar la durabilidad y resistencia a entornos hostiles;En experimentos de investigación científica, se puede utilizar como una herramienta de prueba característica de inductancia para estudiar materiales metálicos, y la distancia es diferente del valor de inductancia Influencia y optimización del esquema de detección auxiliar.
Cuarto, use precauciones
Al conectar una bobina de sensor externo, es necesario confirmar que el valor de inductancia de la bobina está dentro del rango de 10 nH-100 μH, lo que puede provocar una disminución de la precisión de la medición; al comunicarse con I2C, es necesario seguir estrictamente el cableado de definición de pines (SDA/SCL no se puede invertir) para evitar daños al circuito de comunicación; La fuente de alimentación debe utilizar una fuente de alimentación estable y la fuente de alimentación USB debe evitar la conexión de dispositivos de alta potencia al mismo tiempo para evitar que las fluctuaciones de voltaje afecten la estabilidad de la medición; el entorno de detección debe evitar fuertes interferencias de campos magnéticos (como casi motores de alta potencia), de lo contrario puede provocar una desviación del valor de medición de la inductancia; Cuando no esté en uso durante un período prolongado, es necesario desconectar la fuente de alimentación y almacenarla en un ambiente de gas seco y no corrosivo para evitar la oxidación del dispositivo de los elementos a bordo.
