Descripción general del producto

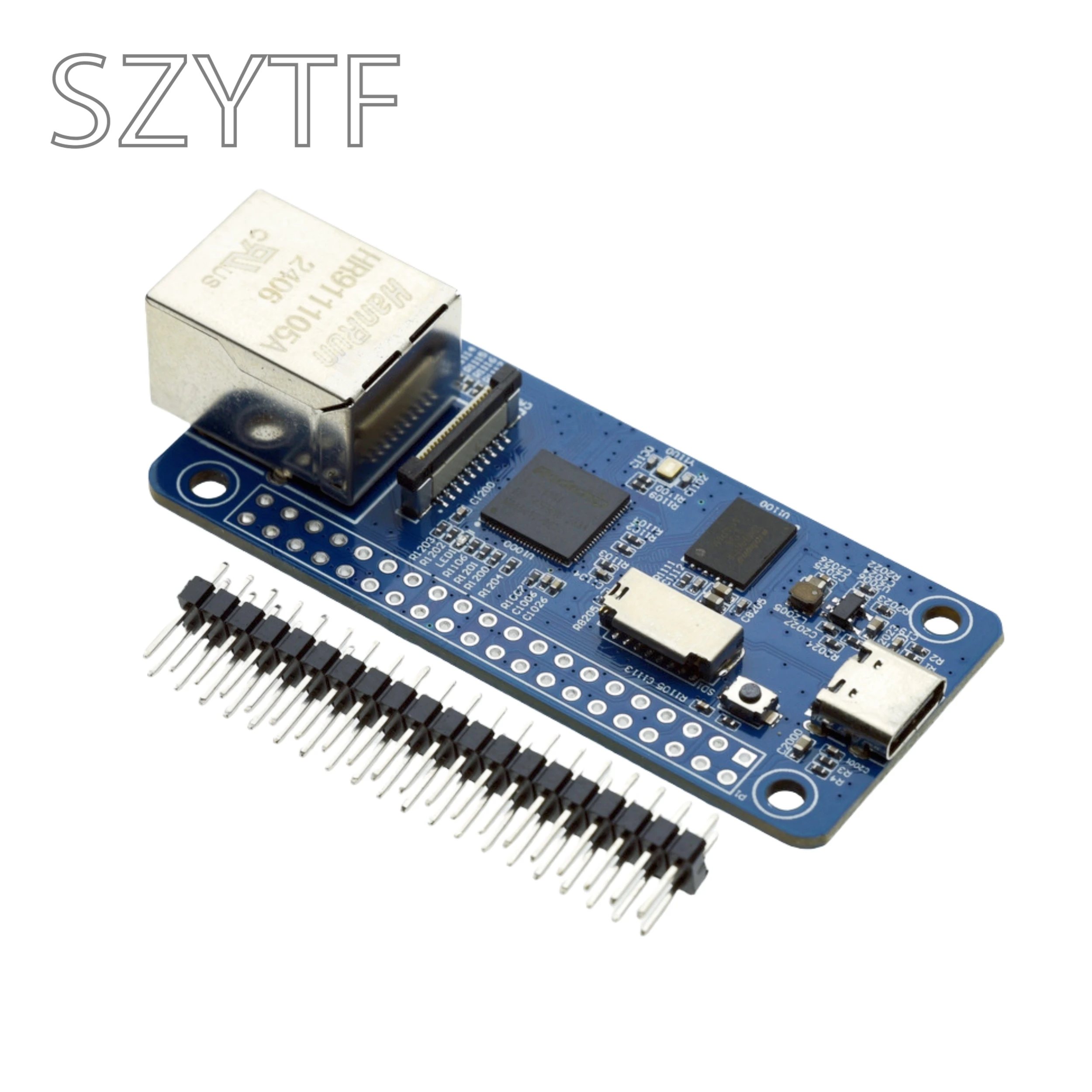

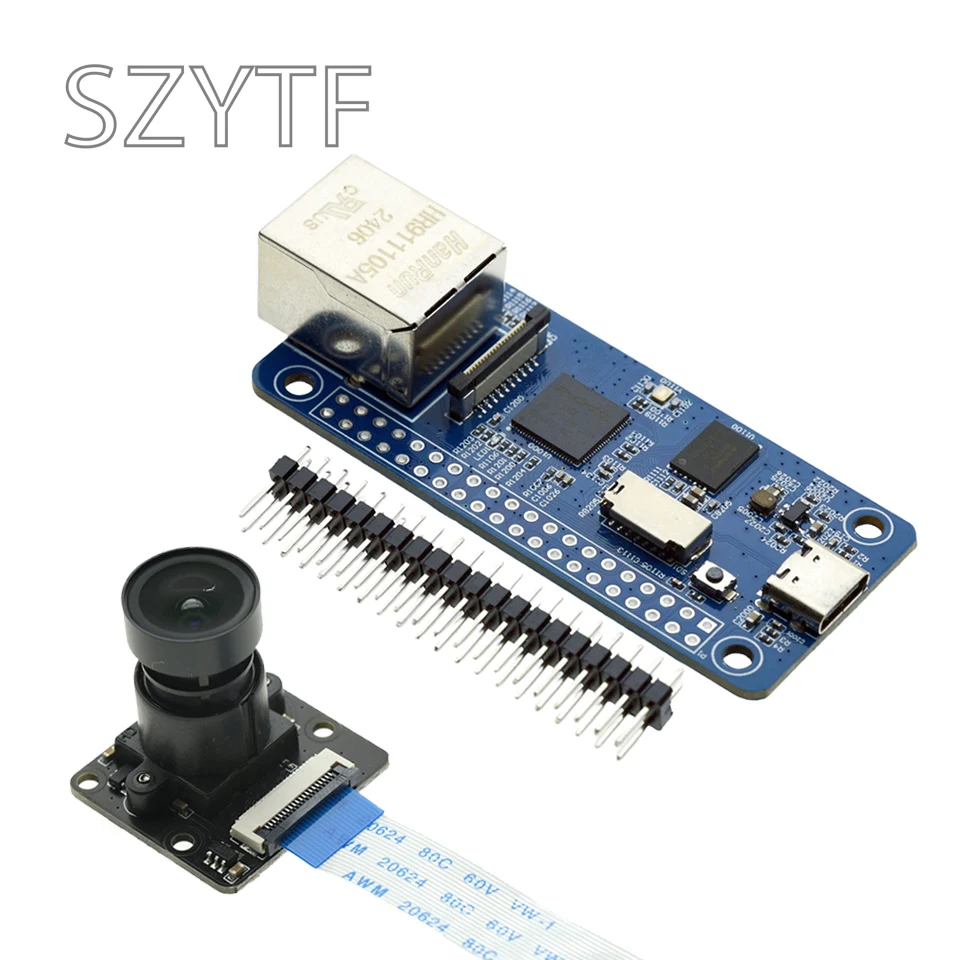

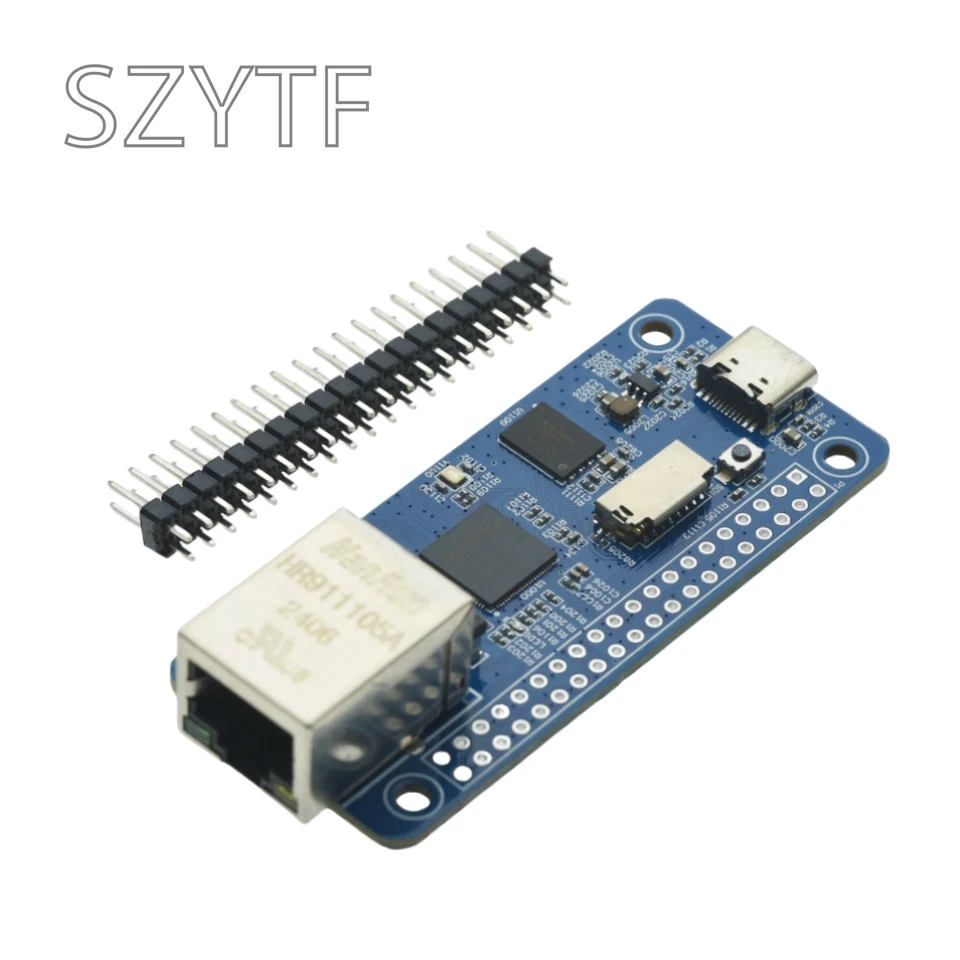

La Placa de desarrollo micro Linux RV1103 está desarrollada en base al chip RV1103, la interfaz ETH integrada, la memoria SPIFlash, la ranura para tarjeta SD y es compatible con la grabación de imágenes SPINAND FLASH y la grabación de imágenes de la tarjeta SD. La Placa de desarrollo admite múltiples interfaces, incluidas GPIO, UART, SPI, I2C, USB, etc., lo cual es conveniente para que los desarrolladores desarrollen y depuren rápidamente. El módulo admite identificación USB y quema archivos de imagen a través de líneas de datos USB
Características funcionales
1. ARM de un solo núcleo, núcleo de 32 bits, integrado NEON y FPU.
2. NPU de 4ª Generación de desarrollo propio Rui Xin Micro integrado, alta precisión, admite la cuantificación mixta int4, int8, int16, de los cuales la potencia de cálculo int8 es de 0,5 TOPS, la potencia informática int4 puede alcanzar 1.OTOPS es compatible con C, C ++, Micro Python, Arduino y otros entornos de desarrollo.
3. Compatible con GPIO, UART, SPI, I2C, USB y otras interfaces para un fácil desarrollo y depuración.
4. El DISEÑO DE MCU DE LA RISC-V integrado admite un inicio rápido de baja potencia, admite Una captura rápida de 250MS y carga la biblioteca del modelo de IA al mismo tiempo, puede lograr "1 segundo" para completar el reconocimiento facial.
5. Integrado con POR incorporado, códec de audio y MACPHY.

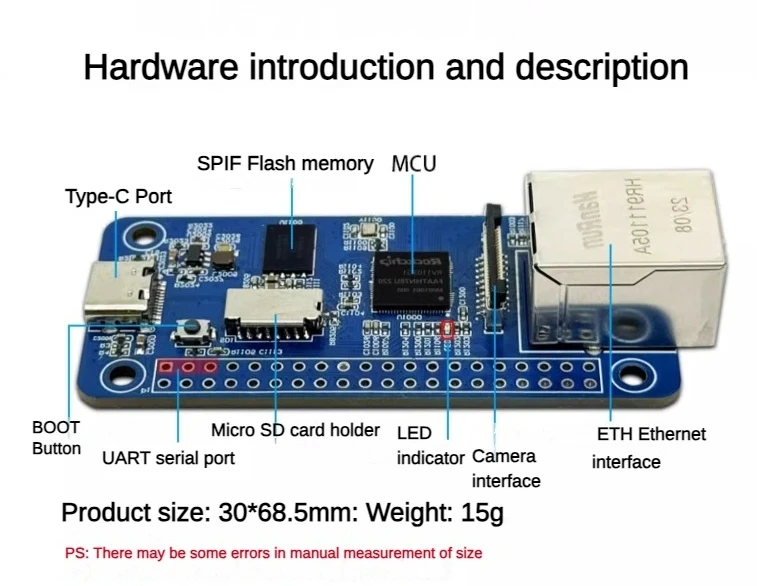

1. Puerto tipo C: puerto de alimentación + puerto de combustión
2. Puerto serie UART: Conecte el módulo USB a TTL para la depuración del puerto serie.
3. Botón de arranque: presiónelo durante el reinicio para entrar en el módulo de grabación.
4. Soporte de tarjeta Micro SD: utilizado para grabar imágenes de tarjetas SD
5. Memoria SPLFlash: utilizada para la grabación de imágenes SPINAND FLASH.

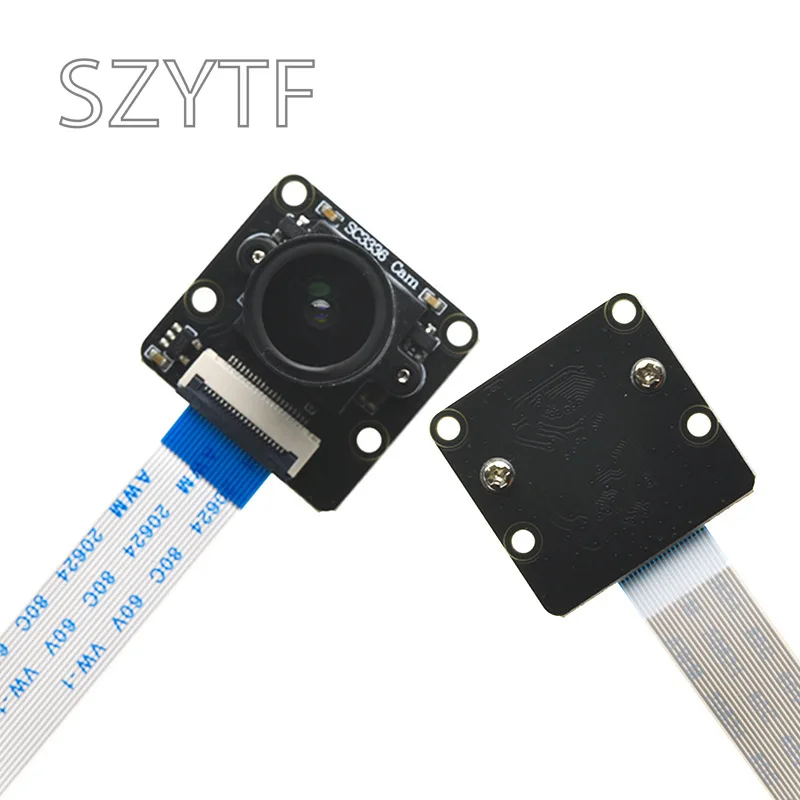

6. Interfaz DE LA CÁMARA: se adapta a SC3336 3MPCamera(A)
7. Puertos Ethernet ETH
8. Indicador LED
9.MCU:RV1103 ()
2. Utiliza SPINAND FLASH para grabar imágenes
Abra el Micro Kit de herramientas SWick SocToolKit, seleccione el chip "RV1103", mantenga presionada la tecla BOOT en este momento, conecte la computadora y luego Suelte la tecla BOOT, la herramienta de microescaneo SWick mostrará el dispositivo USB.
Haga clic en "Ruta de búsqueda", seleccione el directorio donde se almacena el archivo de imagen, vuelva a cargar el archivo ENV, compruebe todos los elementos, haga clic en Descargar y espere a que se complete la descarga.
¡Usa Windows 7 para grabar la imagen!
3. Utiliza una tarjeta Micro SD para grabar imágenes

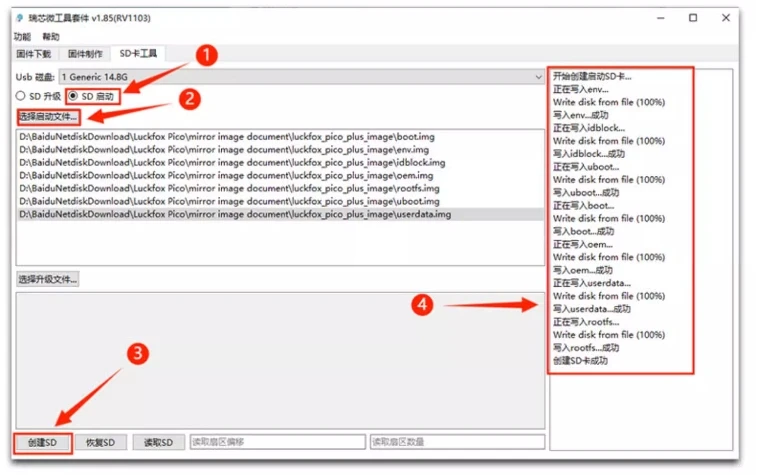

Abra SocTooIKit y seleccione "de tarjeta SD Herramienta", formatee la tarjeta S e instálela en el lector de tarjetas y conéctela al ordenador. El tamaño de la tarjeta SD se mostrará debajo del disco USB. Si no se muestra, vuelva a insertar el lector de tarjetas y seleccione "Arranque SD". Seleccione el archivo de inicio (el archivo update.img no es necesario) y finalmente haga clic en "Crear SD". Una vez completada la creación, coloque la SD en la ranura de la placa de desarrollo para encender la prueba.
Nota: La Placa de desarrollo se inicia preferentemente desde Flash, por lo que no se recomienda instalar memoria Flash cuando se utiliza la tarjeta SD.
4. Pruebe el puerto de red ETH

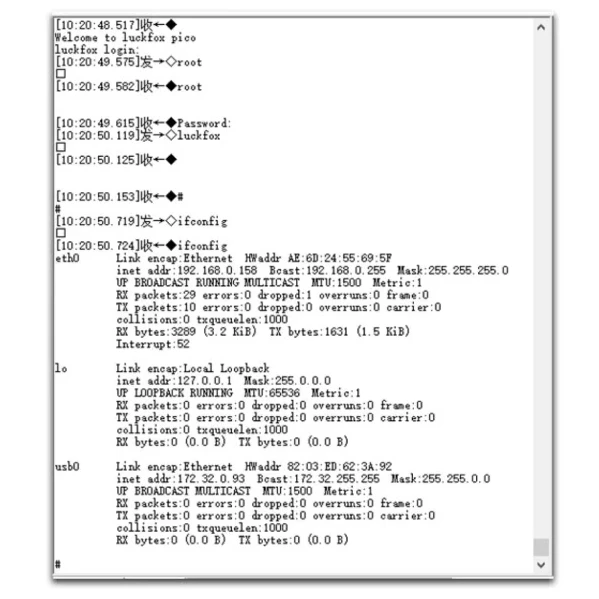

Inserte el cable de red en el puerto de red y conecte el PIN UART (2, 2, 2, 2, 2, 2). Después de encender la placa de desarrollo, el puerto serie emite una serie de información de inicio. Cuando se muestra LOGIN:, se envía el nombre de usuario root. Si aparece Contraseña:, puede iniciar sesión con la contraseña de luckfox y ejecutar el comando ifconfig para ver la dirección IP.
Eth0 muestra la dirección IP del puerto de red. usb0 es la dirección IP de RNDIS
5. Prueba de cámara CSI

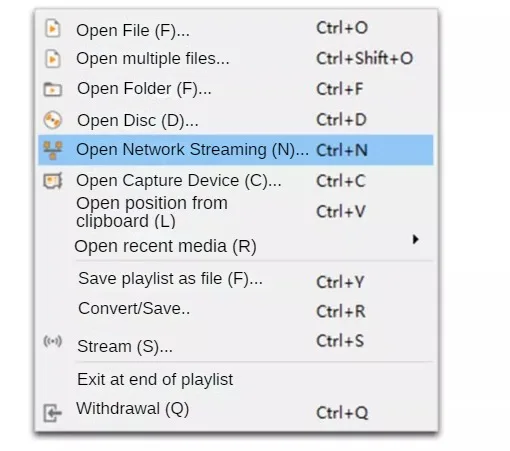

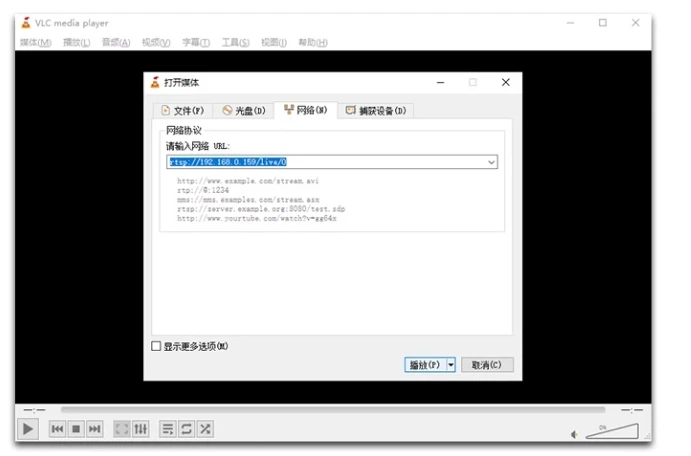

Conecte la cámara, asegúrese de que la conexión sea normal después del encendido, el sistema identificará automáticamente la cámara. Instale el reproductor VLCmedia y abra el software, en- abra los medios de transmisión de red, ingrese, solo vea la dirección IP: RTSP: /192.168.0.158 / live / 0, haga clic en Reproducir para ir a ver la pantalla de la cámara, puede girar la cámara para enfocar.
