Descripción
¡Esta es una pantalla LCD, no una consola!Si no tienes una placa base, no puedes montarla en una consola.

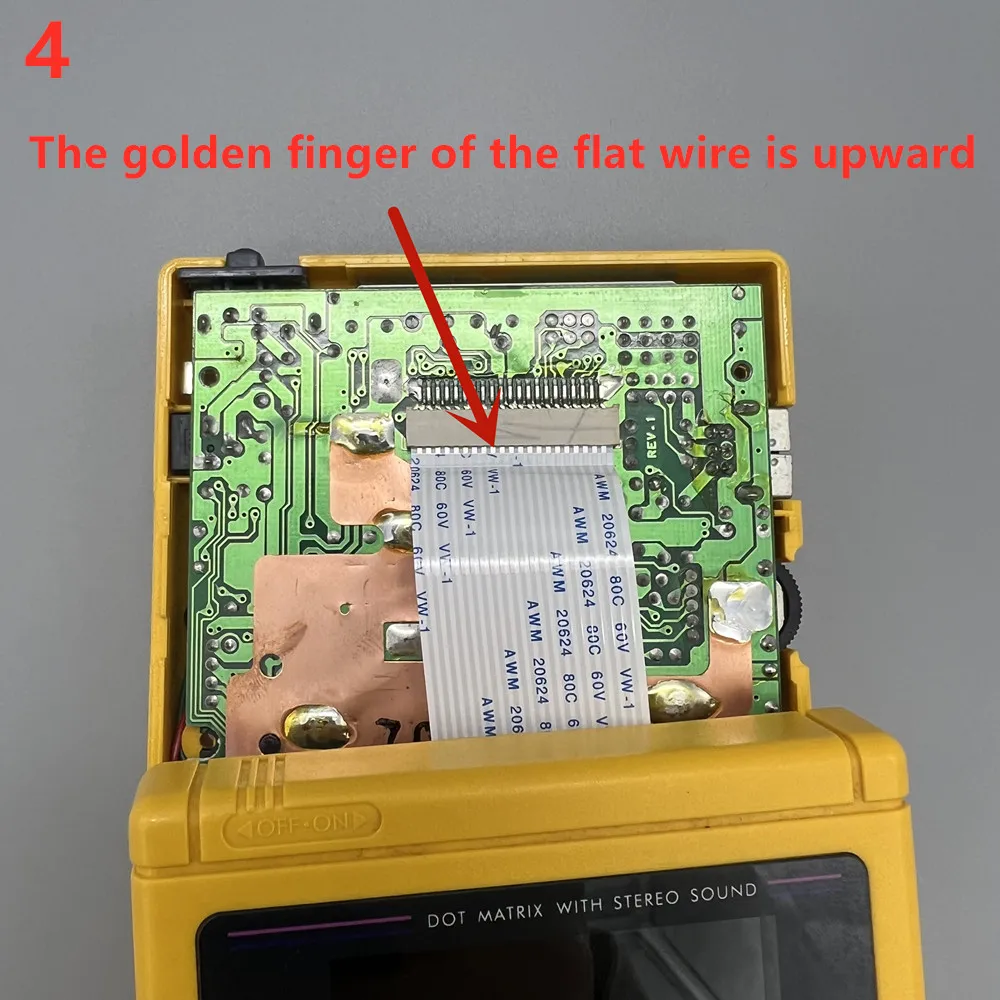

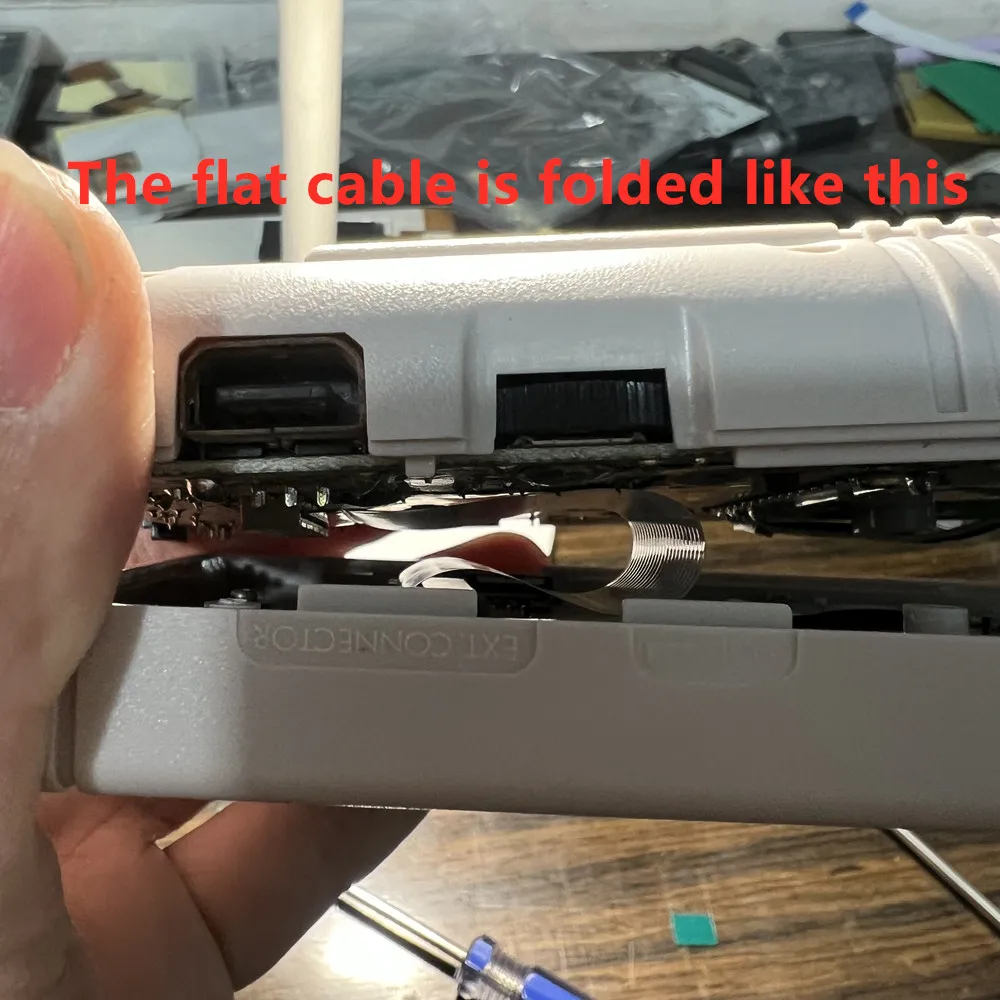

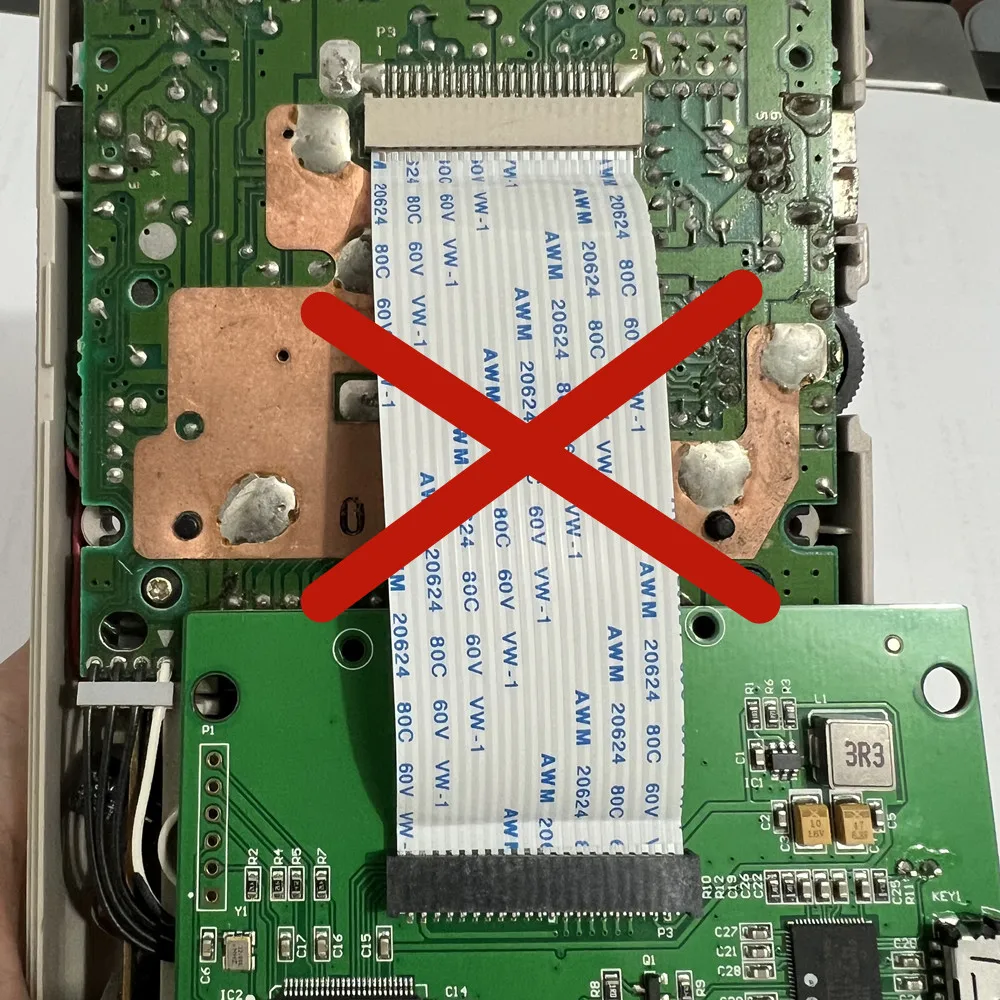

No inserte el mismo lado del cable en ambos extremos en el soporte del cable.Como se muestra a continuación.¡Insertar un cable inverso como este quemará el chip principal de la pantalla LCD!!

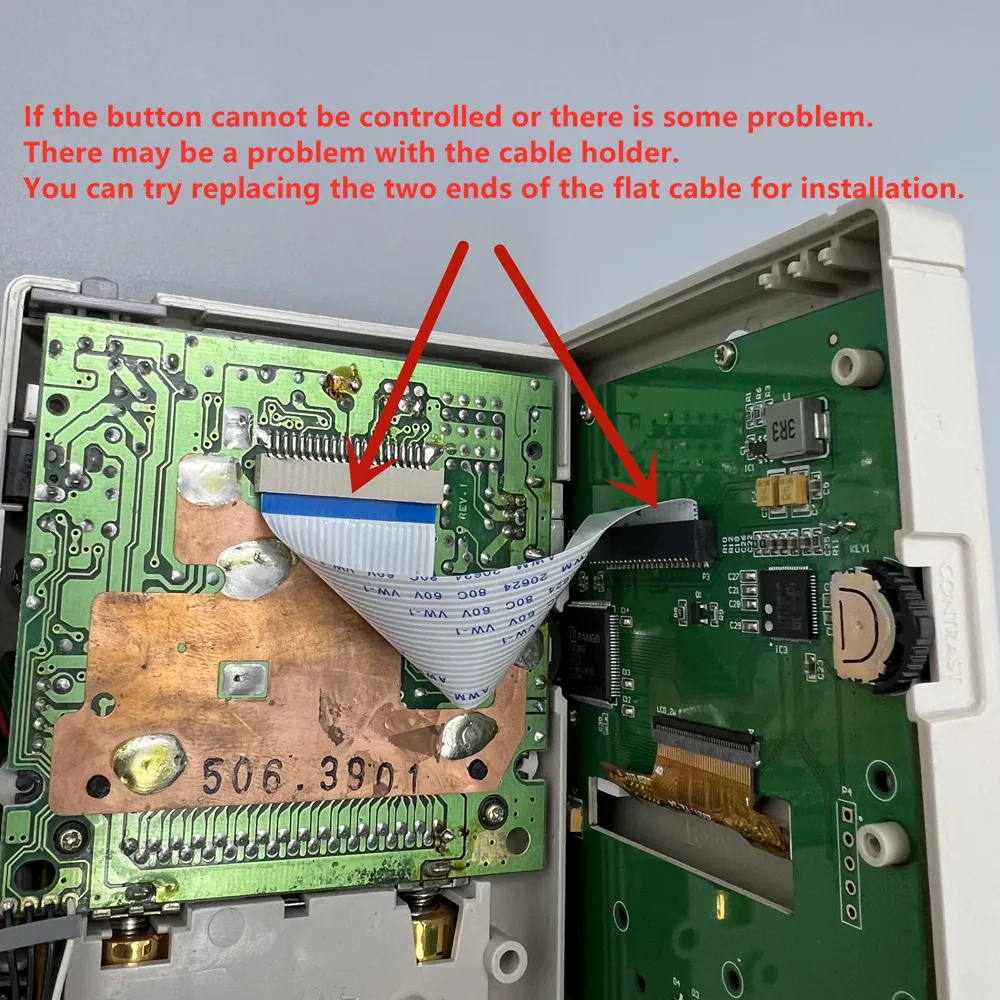

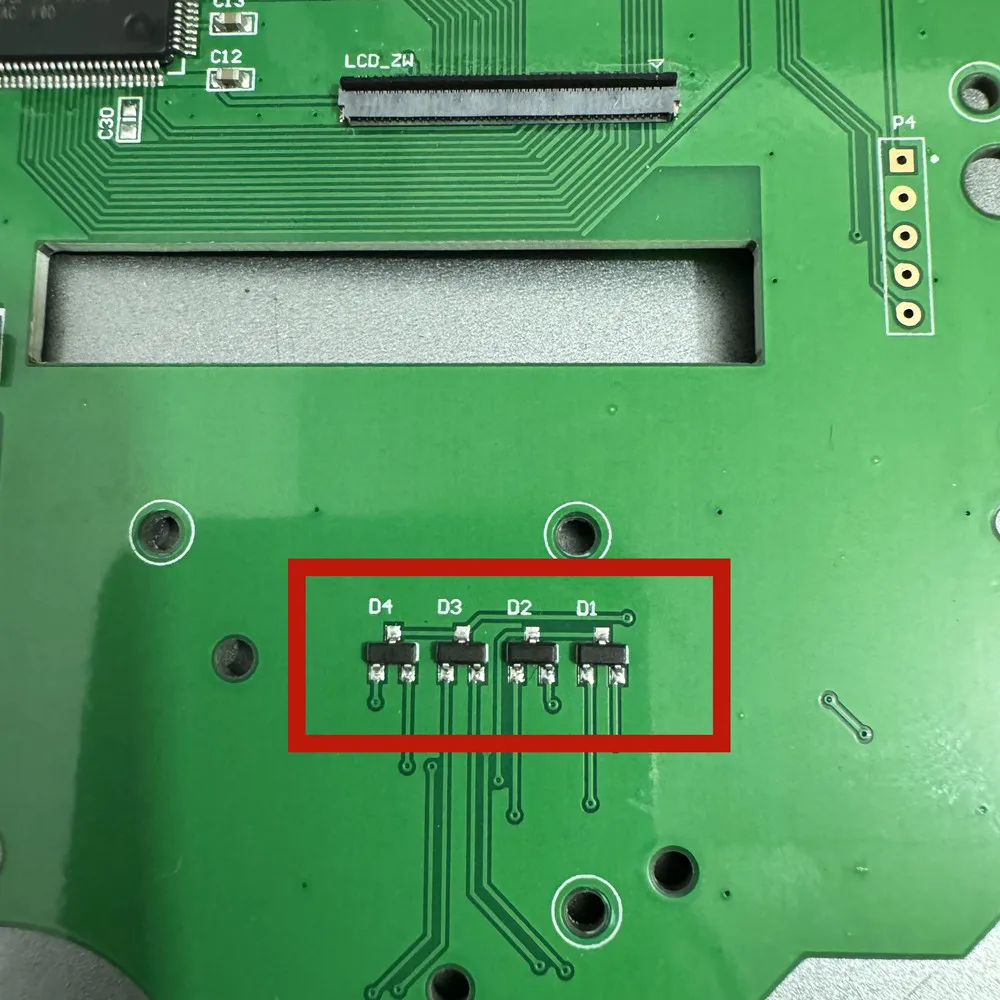

Si hay un botón que no funciona correctamente, asegúrese de que su placa base GB esté funcionando correctamente.Luego verifique si los cuatro transistores del teclado de la pantalla LCD están soldados correctamente.
Tutorial de instalación de vídeo
https://b23.tv/FR5JwKq
Características del producto:
Pantalla LCD IPS de 2,6 pulgadas, plug and play.
Soporte para colores personalizados.
Admite menús del sistema chino e inglés.

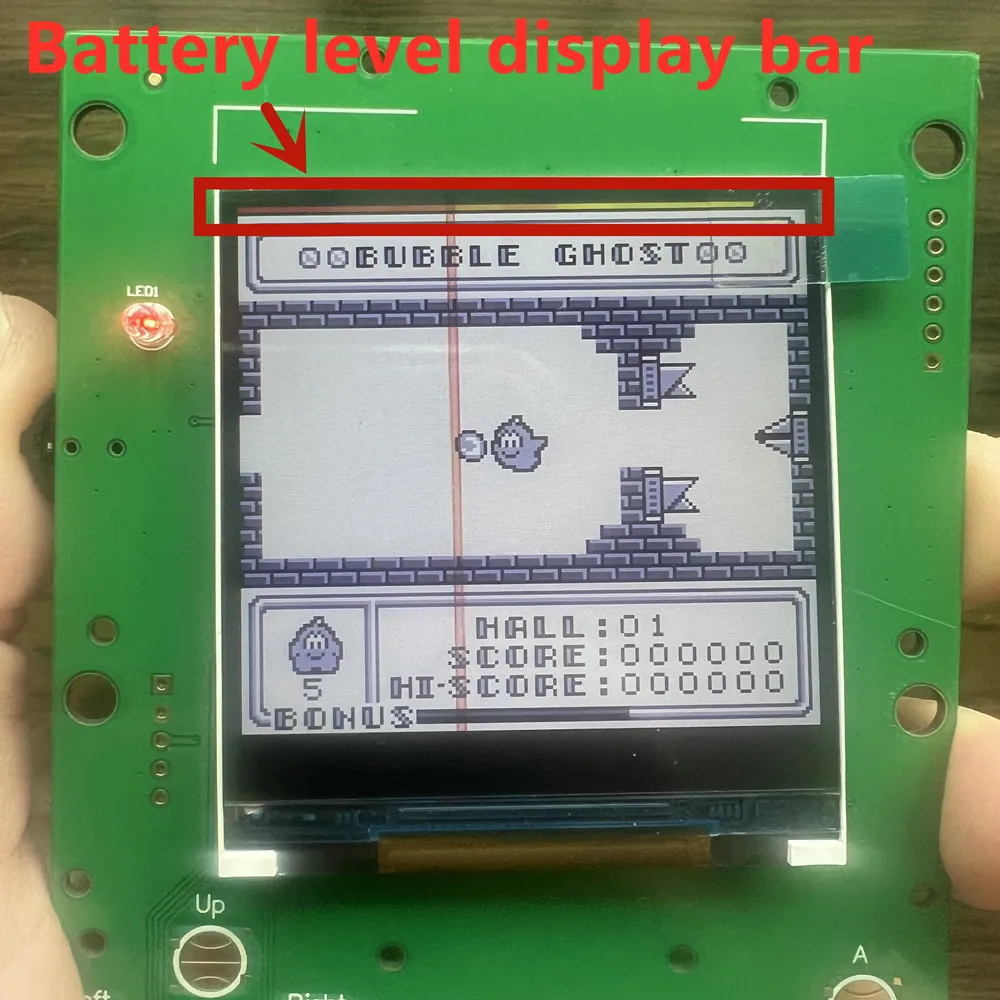

Se puede mostrar una barra de aviso de nivel de batería precisa encima de la pantalla LCD.La desventaja es que la luz de encendido original no se atenúa cuando la batería está baja.
Admite visualización de píxeles.
Soporte para guardar 7 colores personalizados.
Introducción de la función del dial de ajuste LCD:
Presiónelo verticalmente durante 1 segundo y la parte superior de la pantalla LCD mostrará la barra de energía.
Si la barra de la batería no se muestra después de presionar, indica batería baja.
Presione verticalmente durante 3 segundos para abrir la configuración de color guardada, muévase hacia arriba y hacia abajo para seleccionar y presione verticalmente para confirmar.
Presione verticalmente durante más de 5 segundos hasta que aparezca el menú personalizado.Muévase hacia arriba y hacia abajo para seleccionar y presione verticalmente para confirmar.
Cambie hacia arriba o hacia abajo para ajustar el brillo de la pantalla LCD. Ajuste de brillo de 100 niveles, con un ligero cambio de brillo.Mantenga presionado, la luz de fondo cambiará significativamente.
Mueva el interruptor hacia arriba y encienda el interruptor de encendido.La configuración de fábrica se puede restaurar.
Paleta:
El color del juego 0 es el color de fondo, los colores del juego 1 y 2 son los colores principales del patrón y el color del juego 3 es el color de la fuente y el trazo de la imagen.
0 configuración recomendada R63 G63 B50, 3 configuración recomendada R0 G0 B0.
Ejemplo:
0 R63 G63 B50
1 R47 G47 B47
2 R31 G31 B31
3 R0 G0 B0
La luz roja de encendido no puede atenuarse cuando la batería está baja.
Estado de la batería, verifique la barra de aviso de nivel de la batería.
Cuando se presiona el dial y no se muestra la barra de aviso de nivel de batería, indica que el nivel de la batería es bajo.

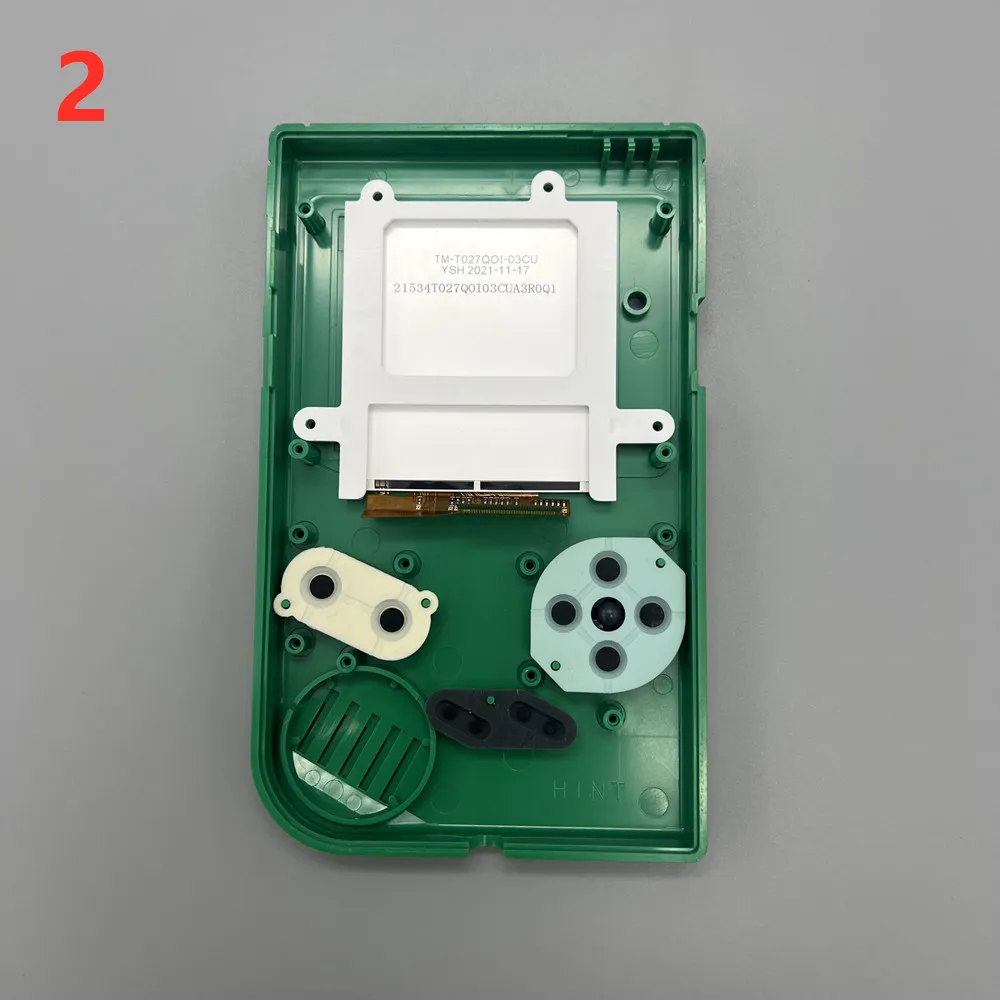

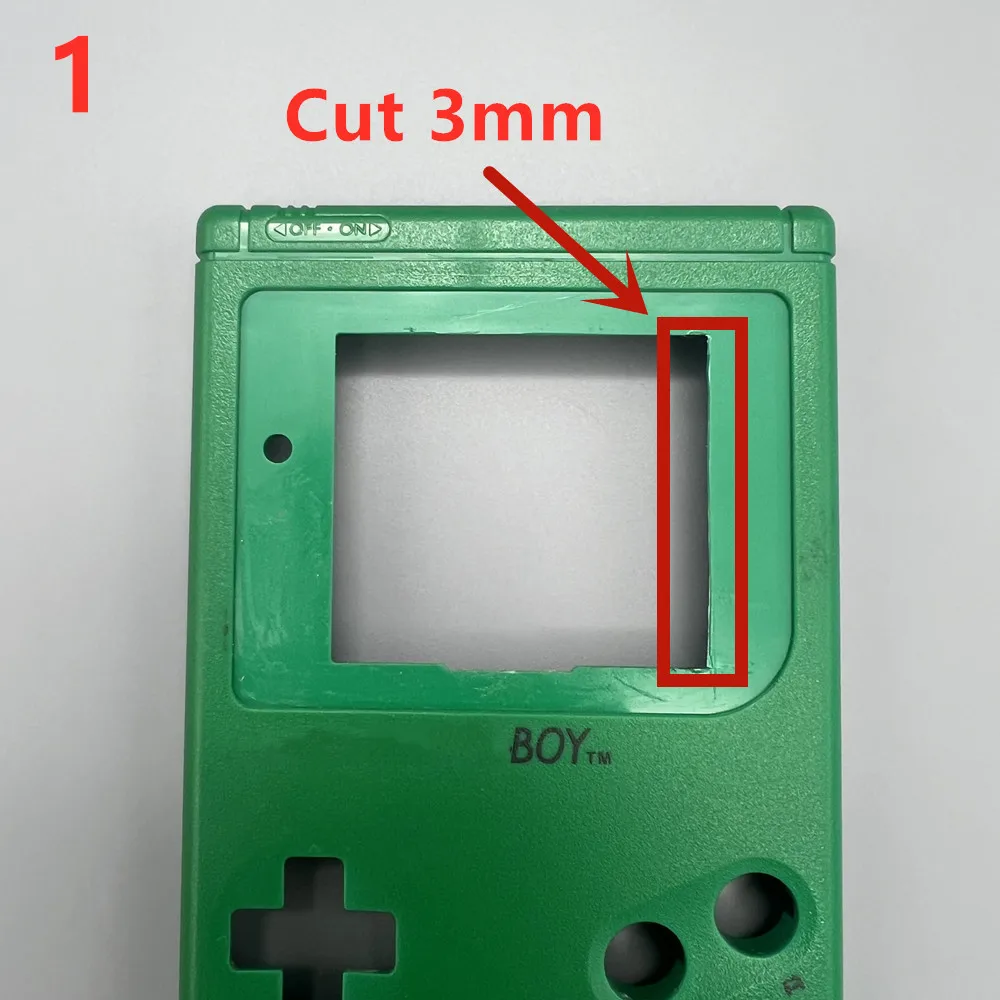

Tutoriales de instalación y precauciones:
No apriete la pantalla LCD.No tire del cable plano LCD.No limpie la pantalla LCD.

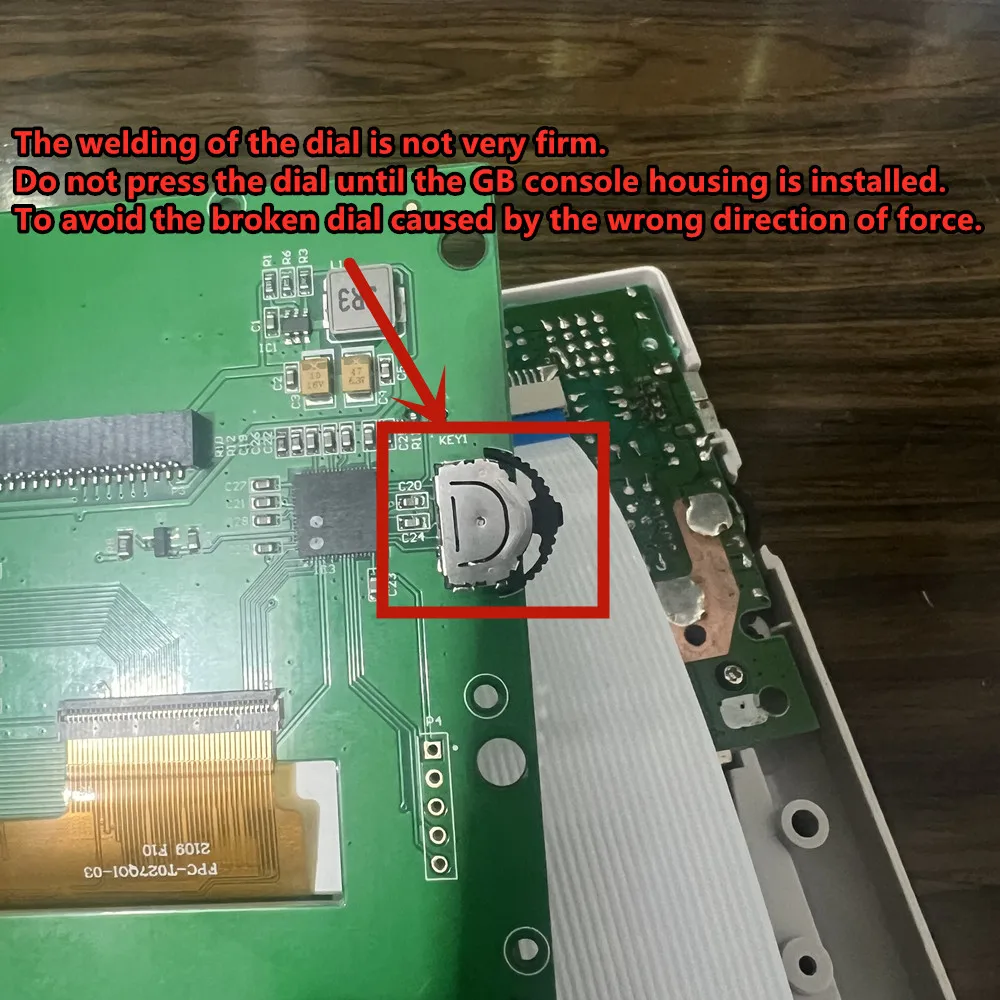

La soldadura del dial no es muy firme.
No presione el dial hasta que esté instalada la carcasa de la consola GB.
Para evitar el dial roto causado por la dirección de fuerza incorrecta.

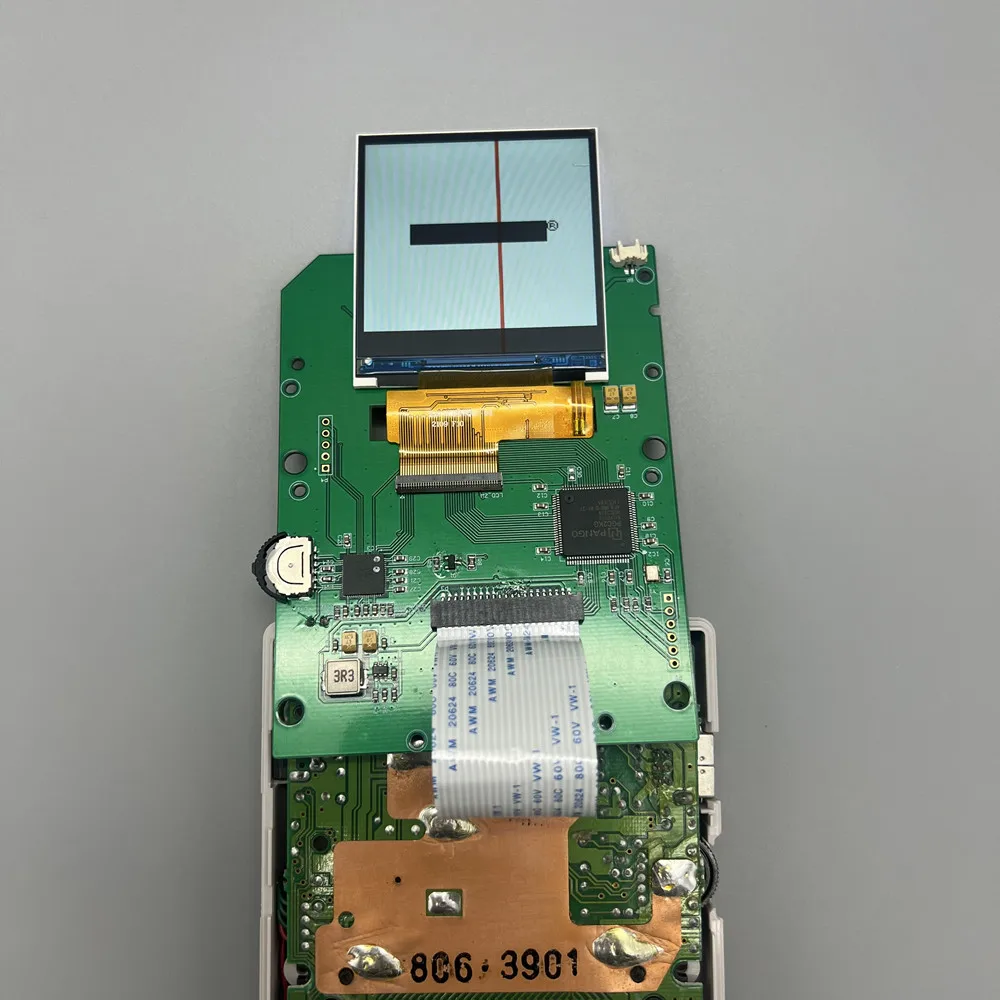

Pruebe antes de la instalación.

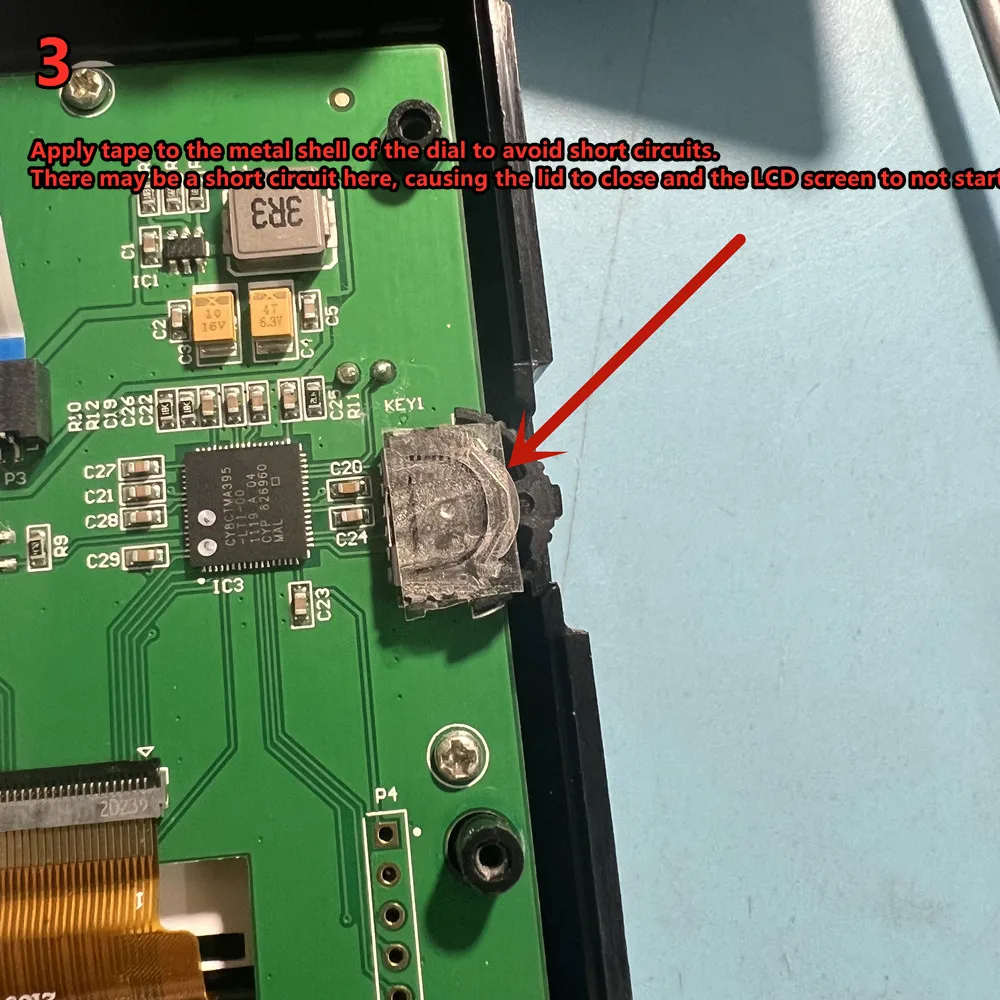

Aplique cinta en la carcasa metálica de la esfera para evitar cortocircuitos.
Puede haber un cortocircuito aquí, lo que provoca que la tapa se cierre y que la pantalla LCD no arranque.
El altavoz no puede reproducir sonido y, en la mayoría de los casos, es causado por el óxido y los daños al conector de los auriculares.Puedes intentar cortocircuitar estos dos puntos de soldadura del conector para auriculares.
El altavoz no puede reproducir sonido y, en la mayoría de los casos, es causado por el óxido y los daños al conector de los auriculares. Puedes intentar cortocircuitar estos dos puntos de soldadura del conector para auriculares.
