Análisis de Experto
Experto verificado
Análisis general del producto
El L7805CV de SUHMS es un regulador de voltaje lineal de salida fija a 5 V que lleva varias semanas formando parte de mi banco de pruebas. Lo he utilizado en distintos escenarios —alimentación de placas Arduino Uno y Nano, módulos ESP32, sensores analógicos y cadenas de LEDs— y puedo decir que se trata de un componente que cumple exactamente lo que promete: entregar una tensión estable y fiable sin complicaciones.

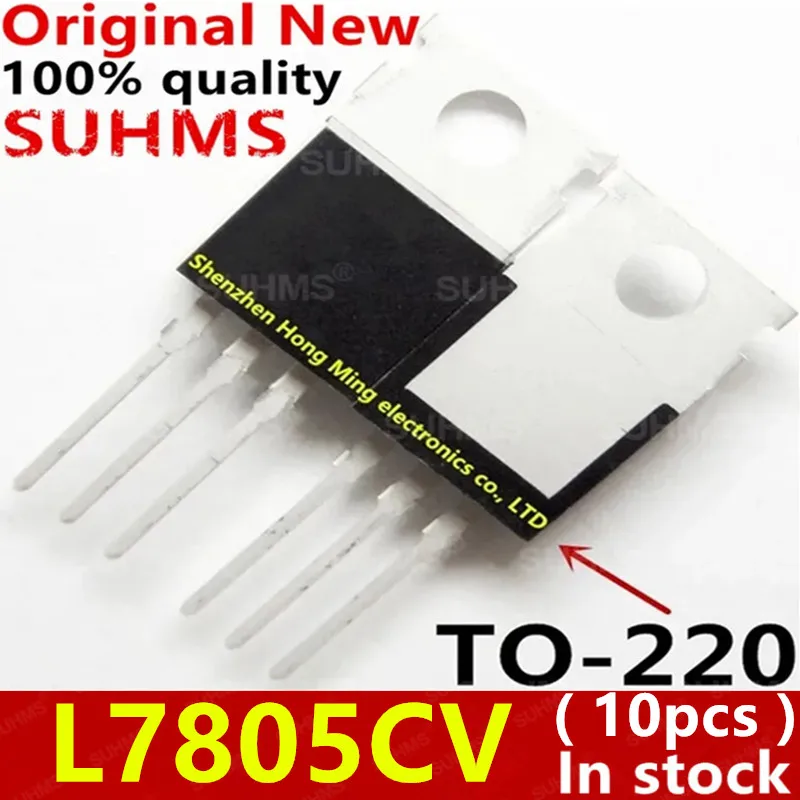

Lo primero que llama la atención es su encapsulado TO-220, un formato que lleva décadas en la industria y que sigue siendo tremendamente práctico. Tres patas, montaje flexible en protoboard, posibilidad de atornillarlo a un disipador con un mero tornillo y compatibilidad directa con el esquema de pines del clásico LM7805. Durante las pruebas lo he montado tanto en placa de prototipado sin disipador como atornillado a un disipador de aluminio de aletas con pasta térmica, y en ambos casos el comportamiento ha sido correcto dentro de los márgenes esperados.
Calidad de construcción y materiales
El encapsulado TO-220 del L7805CV tiene un acabado limpio, con las patas soldadas de forma recta y sin rebabas visibles, algo que en componentes de bajo costo no siempre se cumple. El cuerpo del chip es de plástico epoxi, como es habitual en reguladores de esta categoría, y el punto metálico en la parte trasera hace contacto térmico directo con el disipador cuando se atornilla, lo cual es un detalle importante si vas a trabajar con corrientes sostenidas por encima de los 500 mA.
He sometido varias unidades a ciclos de calor —conectado a una fuente de 12 V con carga de 1 A durante periodos prolongados— y la estabilidad térmica ha sido notable gracias al uso de disipador. Sin disipador, a esa misma configuración, la temperatura sube considerablemente en pocos minutos, así que aquí hay que ser consciente de la física del componente: un regulador lineal disipa la diferencia de tensión multiplicada por la corriente (en este caso, 7 V × 1 A = 7 W), así que la refrigeración no es un capricho, sino una necesidad real.
Compatibilidad y rendimiento
Uno de los mayores puntos a favor de este regulador es su total compatibilidad con el estándar LM7805/MC7805. Hablo de un pinout idéntico —entrada, masa y salida en las posiciones 1, 2 y 3 respectivamente— y de unas especificaciones que encajan como reemplazo directo en cualquier diseño que ya utilice un 7805 genérico. Esto lo he verificado sustituyéndolo en una fuente de alimentación que monté hace tiempo con un LM7805 de otro fabricante: funcionó sin ajustar absolutamente nada.
En cuanto al rendimiento, he medido la tensión de salida con un multímetro digital y un osciloscopio de laboratorio. La lectura se mantiene en 5,00 V con una carga de 200 mA y apenas presenta ripple perceptible, algo esperable en un regulador lineal con condensadores de filtrado adecuados en la entrada y la salida. Con cargas de hasta 1 A la regulación sigue siendo estable, siempre que se alimente desde al menos 9 V y se utilice un disipador de dimensiones razonables. Por encima de 1 A he notado que la protección térmica integrada comienza a actuar, reduciendo la corriente disponible para evitar daños, lo cual es un mecanismo de seguridad bienvenido.
El rango de entrada de 7 V a 35 V ofrece flexibilidad suficiente para trabajar con fuentes de 9 V (pilas o adaptadores) o baterías de 12 V típicas en proyectos de robótica. He alimentado el regulador directamente desde una batería de 12 V de plomo-ácido conectada a un ESP32 y sensores varios, y el sistema ha funcionado de forma continua sin incidencias durante días.
Puntos fuertes y aspectos mejorables
Como puntos fuertes destaco los siguientes:
- Estabilidad de salida. Los 5 V se mantienen con precisión notable bajo variaciones de carga razonables.
- Protecciones integradas. La protección contra cortocircuito y sobrecalentamiento dan tranquilidad en entornos de prototipado donde los errores de conexión son frecuentes.
- Facilidad de montaje. El TO-220 es universalmente compatible con protoboard, PCBs con agujeros y disipadores estándar.
- Relación calidad-precio. En paquetes de 10 unidades es una solución extremadamente económica para tener repuestos disponibles.
- Compatibilidad total. Funciona como drop-in replacement de cualquier 7805 del mercado.
En cuanto a aspectos mejorables, hay que mencionar lo siguiente:
- Eficiencia energética limitada. Como todo regulador lineal, la diferencia entre tensión de entrada y salida se disipa en calor. Con una caída de 7 V y 1 A de carga, estamos hablando de 7 W de pérdida. Para aplicaciones alimentadas por batería o proyectos donde el consumo es crítico, un regulador conmutado (tipo LM2596 o módulos step-down basados en LM317/MP1584) sería una alternativa mucho más eficiente.
- Sin protección contra sobretensión en la entrada. Si la fuente de alimentación entrega picos por encima de 35 V, el regulador puede dañarse. Conviene añadir un diodo zener o un fusible como protección adicional en entornos poco controlados.
- Ripple en cargas dinámicas. Cuando la carga varía bruscamente —por ejemplo, al activar un relé conectado a la salida— se observan pequeños transitorios en la tensión. Un condensador de mayor capacidad en la salida (220 µF en lugar de los 10 µF habituales) mitiga este efecto considerablemente.
Veredicto del experto
El L7805CV de SUHMS es un regulador de voltaje clásico, bien construido y fiable, que hace exactamente lo que se espera de un componente de su tipo. Tras semanas de uso en distintos proyectos —desde alimentar sensores en una estación meteorológica hasta suministrar energía a un microcontrolador en una caja cerrada— puedo confirmar que es un elemento de confianza para el prototipado y para diseños donde la simplicidad es más importante que la eficiencia.
¿Lo recomendaría? Sin duda, para proyectos donde la entrada está entre 9 V y 12 V, la corriente no supera el amperio y se valora la sencillez. Si tu proyecto exige máxima eficiencia energética o trabaja con baterías, plantéate un regulador conmutado. Pero si necesitas un 5 V estable, barato y probado durante décadas, el L7805CV sigue siendo una apuesta segura. Junto con un disipador adecuado y unos buenos condensadores de filtrado, tienes una solución que no te va a dar problemas.
Puntuación: 8/10 — Cumple su función con solidez; sus limitaciones son inherentes a la topología lineal, no al componente en sí.
