Descripción

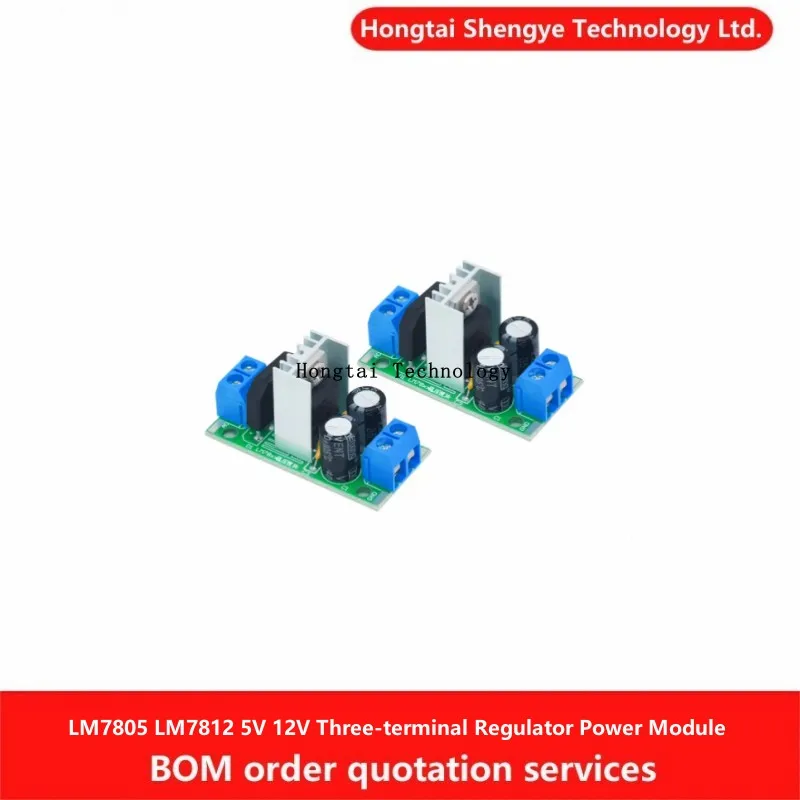

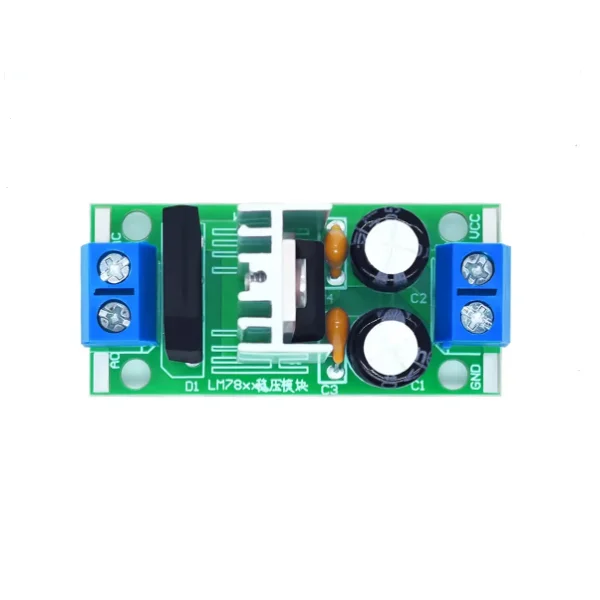

L7812 LM7812 Módulo regulador de voltaje de tres terminales Módulo regulador de voltaje de 12V Módulo de fuente de alimentación del regulador de voltaje de 12V
1) Puente rectificador 3A (se puede introducir CA, CC)
2) 2*35V 220UF condensador de alto voltaje (para filtro de búfer)
3) Disipador de calor de alta calidad (disipador de calor compatible para mejorar la disipación de calor)
4) de alta corriente Chip 1,5A de (los mismos productos de red generalmente se usan 1,2A y menos, esquinas de corte)

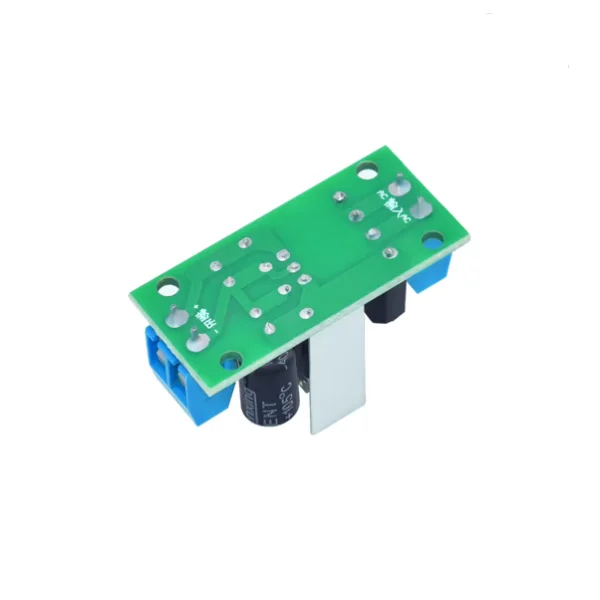

Esta placa utiliza un rectificador de puente de onda completa, se puede introducir CA, CC, y la entrada no se divide en polos positivo y negativo. Filtrado utilizando dos condensadores electrolíticos de alta capacidad de 35V 220UF para filtrar el búfer, de modo que la corriente de salida sea estable y suave. L7812 con disipador de calor y puente rectificador 3A para cumplir con la salida continua de alta corriente.
Aplicaciones:
Fuente de alimentación DIY, fuente de alimentación del monitor, fuente de alimentación experimental, fuente de alimentación de la Cámara, fuente de alimentación del coche, fuente de alimentación del equipo de comunicación.
Otros parámetros:
Tamaño del módulo: 43mm * 20mm
Voltaje de entrada (voltaje soportado):
CC: 15 ~ 24V.
CA: 12 ~ 18V
Características de salida:
Tasa de ajuste de carga: 100mV
Corriente quiescente: 8mA
Voltaje de ruido de salida: 42uV
Diferencia de voltaje de entrada y salida: 2V
Impedancia de salida: 15mΩ
Corriente máxima: 1,5 A
Descarga de datos: http://pan.baidu.com/s/1mg2t6Y0
Descripción del módulo I
1 Tamaño del tablero: 5,7 cm * 2,3 cm
2 Voltaje de entrada: voltaje de entrada sin polaridad, CA y CC pueden ser, el rango es: 7,5 V-20V
3 Voltaje de salida 5V
4 Corriente de salida: 1,2 A
5. Con orificios de fijación, fácil de instalar.
