Análisis de Experto
Experto verificado
Análisis general del producto
Tras semanas de uso intensivo con este kit de zócalos IC de YanYunDZ en mi banco de trabajo, puedo ofrecer una valoración fundamentada sobre su comportamiento real en el día a día de un taller de electrónica. Estamos ante un set de 50 piezas que cubre las tallas más habituales DIP, desde el diminuto DIP6 hasta el versátil DIP28, todos ellos con el espaciado estándar de 2,54 milímetros.
El concepto es simple pero eficaz: estos zócalos permiten montar circuitos integrados en placas PCB de forma desmontable, protegiendo tanto el integrado como la placa durante las fases de desarrollo, depuración y mantenimiento. En mi experiencia, esta funcionalidad no es un lujo sino una necesidad para cualquier proyecto que requiera iteraciones frecuentes o que precise replacements de componentes sin arriesgar la integridad de la placa madre.

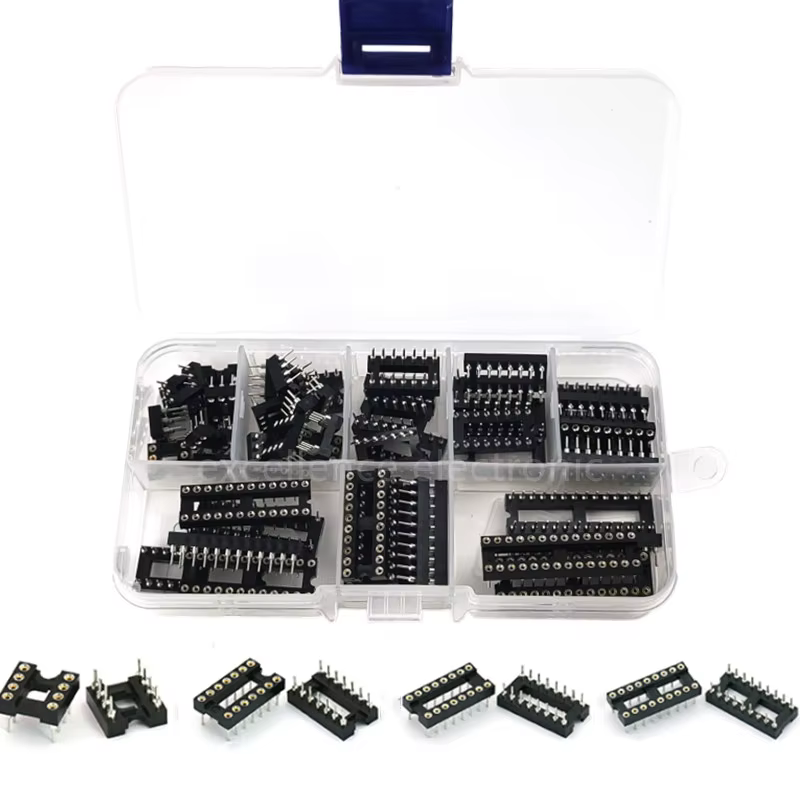

La variedad del kit resulta práctica para cubrir proyectos variados sin necesidad de adquirir cada tamaño por separado. Tener DIP8 para los ATTiny85, DIP14 para puertas lógicas o temporizadores 555, y DIP28 para Atmega328 (el cerebro del Arduino UNO) permite atacar la mayoría de proyectos caseros y profesionales sin cortes en el flujo de trabajo.
Calidad de construcción y materiales
El plástico utilizado en el cuerpo de estos zócalos es termorresistente, una característica que no debe subestimarse. Durante la soldadura, el calor del hierro se distribuye de manera uniforme sin que el zócalo se deforme o experimente derretimientos parciales en los bordes. He trabajado con zócalos de peor calidad donde el plástico cedía tras dos o tres pasadas de soldadura, dejando los pines desalineados. En este caso, la tolerancia dimensional se mantiene dentro de márgenes aceptables.

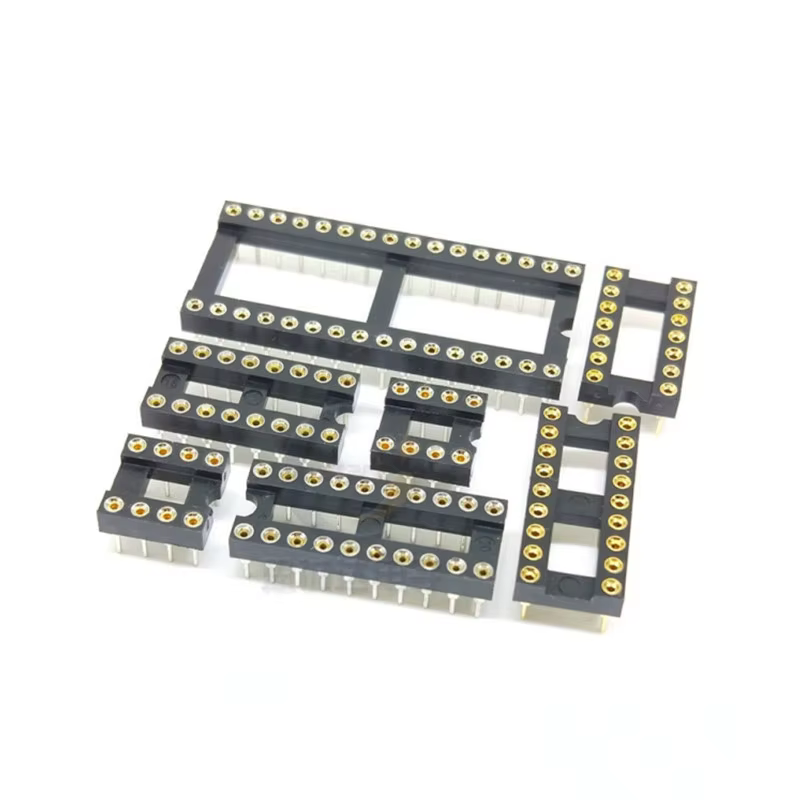

Los contactos metálicos muestran un acabado dorado que, si bien no llega al nivel de conectores de grado militar, proporciona una conductividad adecuada y cierta resistencia a la oxidación superficial. Tras múltiples inserciones y extracciones con integrados de prueba, los contactos mantienen su presión original sin evidencia de fatiga metálica excesiva. La fuerza de retención está calibrada para sujetar el chip firmemente mientras permite su extracción manual sin herramientas.

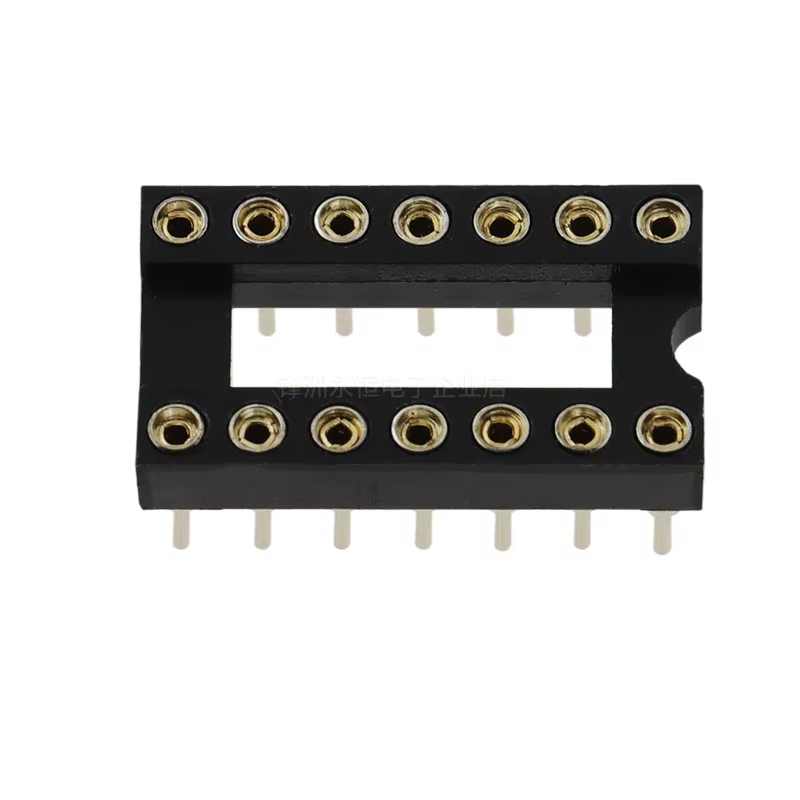

El sistema de orificio redondo merece mención aparte. Comparado con los zócalos de orificio cuadrado, permiten una inserción ligeramente más suave del integrado, aunque la diferencia es marginal en la práctica. La concentricidad de los agujeros es uniforme en las piezas que he probado, lo que facilita enormemente el alineado durante el montage inicial.
Compatibilidad y rendimiento

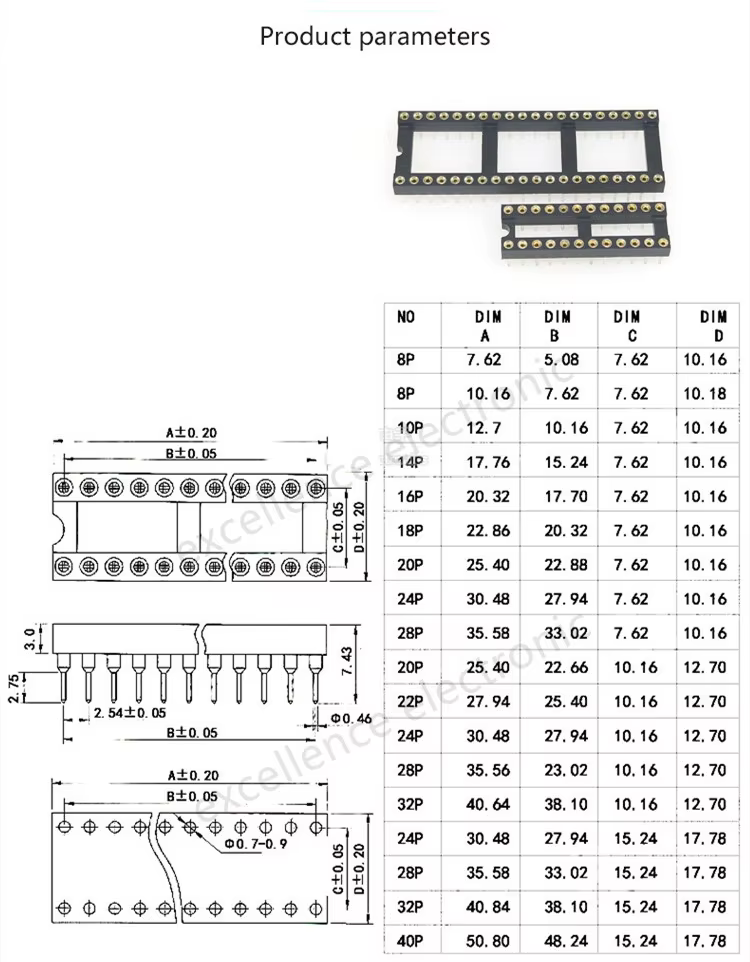

El espaciado de 2,54 milímetros es el estándar universal en electrónica digital, y estos zócalos lo cumplen sin desviaciones perceptibles. Son completamente compatibles con protoboards, placas perforadas y PCB personalizadas con patrones estándar. La alineación con integrados DIP de diversos fabricantes no presenta problemas, incluyendo componentes de Microchip, Atmel, TI y fabricantes genéricos.
He utilizado estos zócalos en múltiples configuraciones reales: montajes con Arduino UNO donde el Atmega328 necesita protección durante la programación iterativa, proyectos con memorias EEPROM 28C256 que requieren frecuentes reescrituras, y placas de desarrollo con registros de desplazamiento 74HC595 para prototipado rápido. En todos los casos, el rendimiento eléctrico ha sido impecable, sin incremento apreciable de resistencia de contacto que pudiese afectar señales digitales de alta velocidad.
Para aplicaciones analógicas de baja frecuencia, donde la capacidad parasitaria del zócalo podría ser relevante, el impacto es prácticamente insignificante. En circuitos de RF o aplicaciones de alta velocidad, siempre recomendaría soldar directamente el integrado, pero para el 95% de los proyectos maker y profesionales, estos zócalos ofrecen un rendimiento indistinguible del montage directo.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destaca la variedad del kit, que elimina la necesidad de múltiples pedidos para cubrir un espectro amplio de proyectos. La calidad del plástico termorresistente supera lo esperado en este rango de precio, y los contactos metálicos demuestran una durabilidad notable bajo uso continuado.
Como punto mejorable, echo en falta una presentación más organizada de las piezas. Encontrar el tamaño exacto que necesitas entre 50 piezas mezcladas requiere su tiempo. Un simple divisor interno en el compartimento o bolsas etiquetadas habrían elevado la experiencia de usuario. También sería deseable que el fabricante especificase la temperatura máxima de trabajo del plástico, un dato que no aparece en la documentación pero que sería útil para usuarios que trabajen con soldadura por aire caliente o estaciones de retrabollado.
La ausencia de zócalos DIP32 o superiores limita las posibilidades para proyectos con microcontroladores más grandes, aunque comprendo que incrementar la variedad habría elevado el precio del kit significativamente.
Veredicto del experto
Este kit de zócalos IC representa una opción sólida y económica para técnicos, estudiantes y aficionados que trabajen con electrónica digital. La relación calidad-cantidad-precio es favorable, especialmente cuando se compara con la alternativa de comprar cada tamaño individualmente en tiendas de electrónica local.
Lo recomiendo sin reservas para prototipado, mantenimiento de equipos y aplicaciones donde la desmontabilidad sea prioritaria sobre la optimización máxima del circuito. Para producción en serie donde el coste unitario sea crítico, seguiría optando por soldadura directa, pero para el entorno de desarrollo y taller, este kit cumple sobradamente con las exigencias técnicas que se le pueden plantear.
Consejo práctico: Antes de soldar, asegúrate de insertar un integrado de prueba en cada zócalo para verificar que los contactos no han sufrido deformaciones durante el transporte. Si algún contacto presenta resistencia irregular, contacta con el vendedor para solicitar reemplazo antes de soldar.
